Esztergálás

[PSoft]

Ugye ezek, viszonylag rövid időzítésű,(pár sekundum) meghúzás késleltetésű jelfogók voltak.
Legalábbis, én nem találkoztam hosszabb időzítésű példánnyal.
Semmi tekerentyű, itt "vasba?" öntött volt az idő.
Illetve...mégsem???

[svejk]

Amivel én találkoztam az állítható volt 0,5-től talán 10 s-ig.
Gyakorlatilag egy rugóerőt állítottál.

Baján gyártották a Ganz villamossági készülékgyárban az 50-es években
Szép nagy plexidoboz fedele van.

[Rabb Ferenc]

Én úgy mondanám, hogy rézbe öntött volt az idő.

[KoLa]

Nekem is ilyen van, dalanderes! de a nagyobb fordulatszámon nem tudom használni mert leveri a 3x25 ampert!
Akkor, ezt az időzítőt kéne felcsavarni?

[PSoft]

Igen, a sárgaréz hengerbe volt öntve a  max. idő.

Természetesen, a "vasba öntött", csak képletes megfogalmazás volt részemről.

'anno, egy UF222-es marógépben találkoztam először FIR relével.
(érdekes...utána sehol sem)
Valahol a gép bal oldali szekrényében volt, nem épp TMK-s villanyásznak kitalált helyen,és pozícióban.
Szó szerint, mellé/elé kellett feküdni, ha basztatni akarta az ember:)

[jani300]

Na akkor már tudom hol nézem meg közelebbről ezt a relét
Néhány hónap múlva van betervezve hogy előszedem azt a gépet .

[PSoft]

Célzott volt a duma...talált is!:)

Tán, előbbre valahol említetted, hogy...az is van.[#vigyor2]
Kérném, hogy pár közelit csinálj majd a reléről, de hát...[#nevetes1]
[#wave]

[jani300]

Figyelek
De az egy balfék megoldású fokozat előválasztós gép .
Van forgásirány érzékelője a motornak , ide oda megbirizgálja a főmotort ,mielőtt hidraulikával sebességet vált . Nem tudom beüzemelem e egyáltalán a főhajtóművét .
Lehet meghajtom csak úgy fentről a vertikálfejet .
Már van két előtolómotor is hozzá ,mert az hiányzott .

[PSoft]

Úgy, harminc éve kotorásztam egy ilyenben legutóbb.
A franc se emlékszik már minden részletére.
De most hogy mondod a forgásirány érzékelőt, beugrott az is.

[PSoft]

Egyébként, tervezve volt a villamos nagygenerálja ennek is, csak...
A kategóriájában egykeként toppon levő gép volt, szinte sose állt napokat, így csak maradt, maradt a FIR relé.(is)

Aztán, a gengszterváltás, megoldotta a problémát.
A kereskedőnek úgy is jó volt, ahogy volt.

[jani300]

32FT plusz áfáért vettem kilóját , fél éven belül adtak majdnem 100ft/kg ot az öntvényért ,azóta sem .
Akkor kellett volna eladnom ,ha kupec lennék ...
Egyébként lehet hogy csak sima forgásérzékelő az a dolog .
Orosz esztergán láttam hasonlót a dinamikus féket oldotta .
De már ki volt kötve ,időrelét kellett volna rátenni .

[fy9k4amuy]

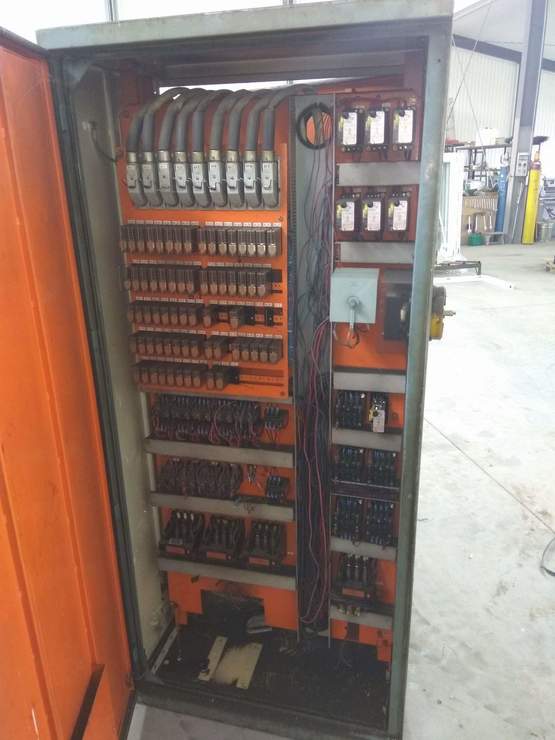

Én is hozzátennék egy képet [#vigyor5]

Szerencsére ezt már nem kell javítani, csak bontásra megy majd, ha lesz időm.



[hostya]

"Igen, a sárgaréz hengerbe volt öntve a max. idő."

Bocsi hogy kijavítalak, de az a sárgaréz henger vörösrézből volt..

Én anno.. vagy 40 évvel ezelőtt egy "EZERMESTER (zsákbamacska) csomagban" jutottam egy vadi új példányhoz...
Az idősebbek talán emlékeznek még ezekre az EZERMESTER (zsákbamacska) csomagokra.. [#wow1]

Azt is tudtam hogy mire való egy ilyen FIR relé, mert kb. 9 évig dolgoztam egy MVE 280-as esztergán, és annak a kapcsoló szekrényében is ott csücsült egy hasonló példány, aminek az volt a dolga, hogy időzítse a főmotor csillag/delta átkapcsolás időzítését..

Őrizgettem vagy 10 évig, aztán szétszedtem..  (kár hogy akkor még nem volt ez a fórum, -boncolós topik- ) [#lookaround]
Valójában a tekercs rézhuzaljára volt szükségem egy "csöves"  erősítő kimenő-trafó tekercseléshez.. (nem volt impregnálva, így simán fel tudtam használni..)

A vörösréz henger, -kis átalakítással- az egykori szomszédom  bor palackozó gépsorába került beépítésre..

[jani300]

Már indultam hogy kinyitom a "hegedűtokot", de az én  MVE gépemben már VMZ lesz .
Más : megint nagyon lassú az írás ,de elkapom most a rendszergazdámat .......

[7cim5mm0]

Az E 400-ra gondolsz?
