Plazmavágó gépek építése

[TBS-TEAM]

A gond a távolság érzékelése és szinten tartása.
A jelenlegi ézrékelő kapacitív és ahogy elfogy alóla az anyag úgy csökken az érték és állítja után a fejet.
Mivel a fej körüli tartományt méri a kivágott darabok csökkentik a felületet így beavatkozik az érzékelő a magasságba.

Több ponton való mérés ugyanazt az eredményt hozza a túl közel lévő kivágott anyaghiány akárhogy is átlagoljuk az érzékelőktől bejött értékeket csökkenő tendenciát mutat ami a fej le irányú elmozdulását eredményezi, ha csak nem tudunk a fej közvetlen közelében mérni 10mm belűl.

Lézer vágóknál a fuvúka van kiszigetelve és az a kapacitív érzékelő maga nagyon kicsi felületen mér a vágott rés körűl így akár 2mm-re a lemez szélétől is lehetséges a vágás besűlyedés nélkül.

[frob]

Ismerem a lézer fejét, gondolkoztam ezen is, ez sincs elvetve.
Viszont ez ügye nincs ilyesmire felkészítve, egy leállásnál majd szétkapom a fejet, megnézem hogy tudok közdarabot betenni, amivel esetleg ebbe az irányba tudok elmenni, mert hogy ahogy utalsz is rá ez lenne a legegyszerűbb...

Az is lehet hogy még a jelenlegi elektronika is használható lenne...
Persze az zavar a legkevésbé hogy elektronikát kell hozzá gyártani.. csak jó legyen a masina

[fn47xk7ei]

De lehet úgy is gondolkodni( mint ahogy előzőleg írtam), hogy csak kimondottan a legnagyobb kapacitív értéket veszi figyelembe azaz a többit elveti. Az "átköpés" idejére pedig érdemes egy automatikus takaró lemezt használni.

[frob]

átlövésnél a technológiának is jobb ha felemeli a fejet, sőt igazság szerint úgy kellene, hogy a vágó magasság másfélszersével kezdi és amikor már kezd felfröcsögni akkor játszik tovább a távolsággal...
vagy valami ilyesmi apró trükkel jobb és gyorsabb lesz az átlövés, de ezt már inkább a vezérlésnek kellene tudnia...

[TBS-TEAM]

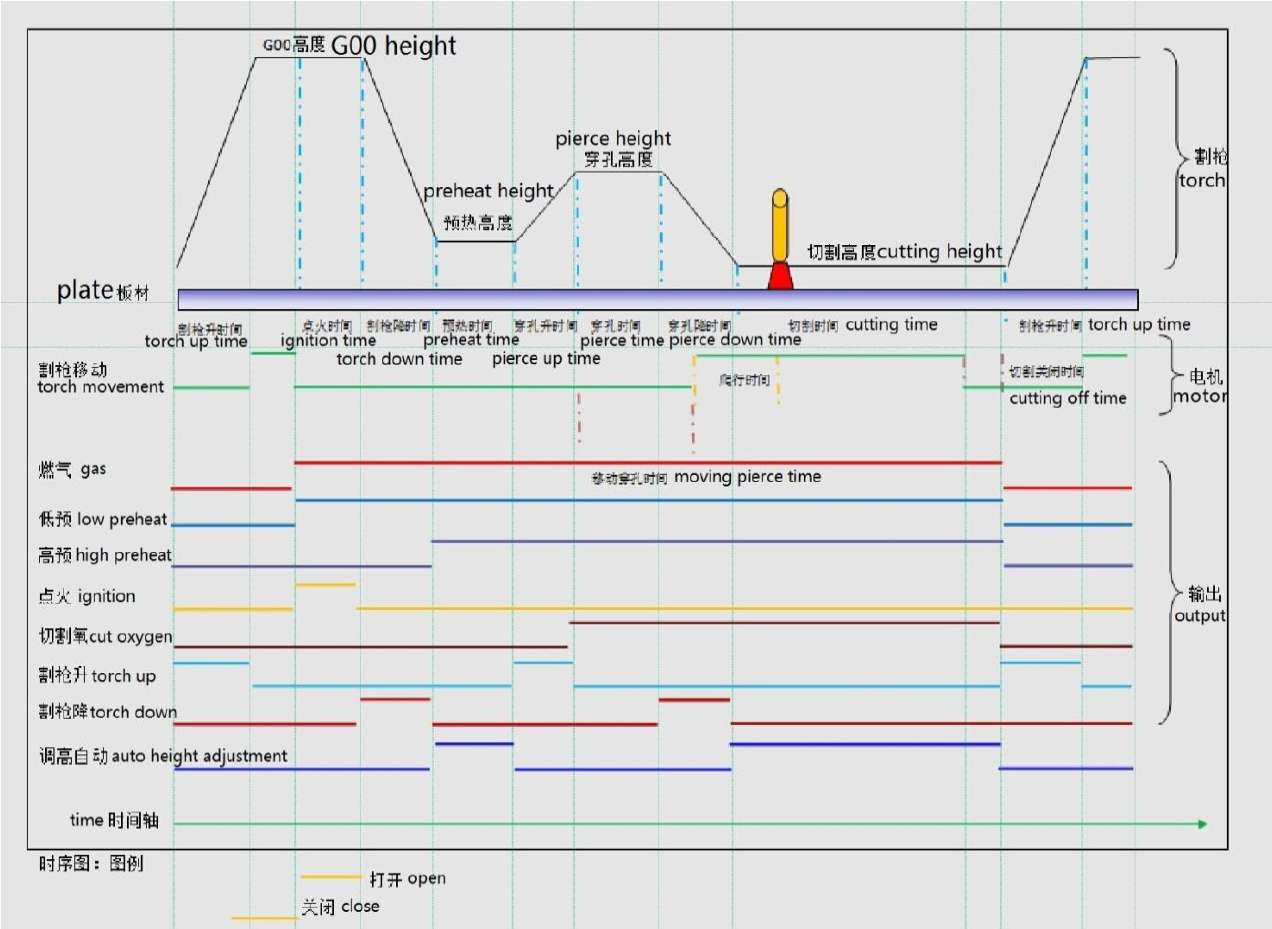

Ennek kell teljesűlni [#kacsint]



[fn47xk7ei]

Persze, jó ha felemelkedik az érzékelő ... sőt, természetesnek vettem.

[frob]

jajj de szép ábra !!!
kösz!

[TBS-TEAM]

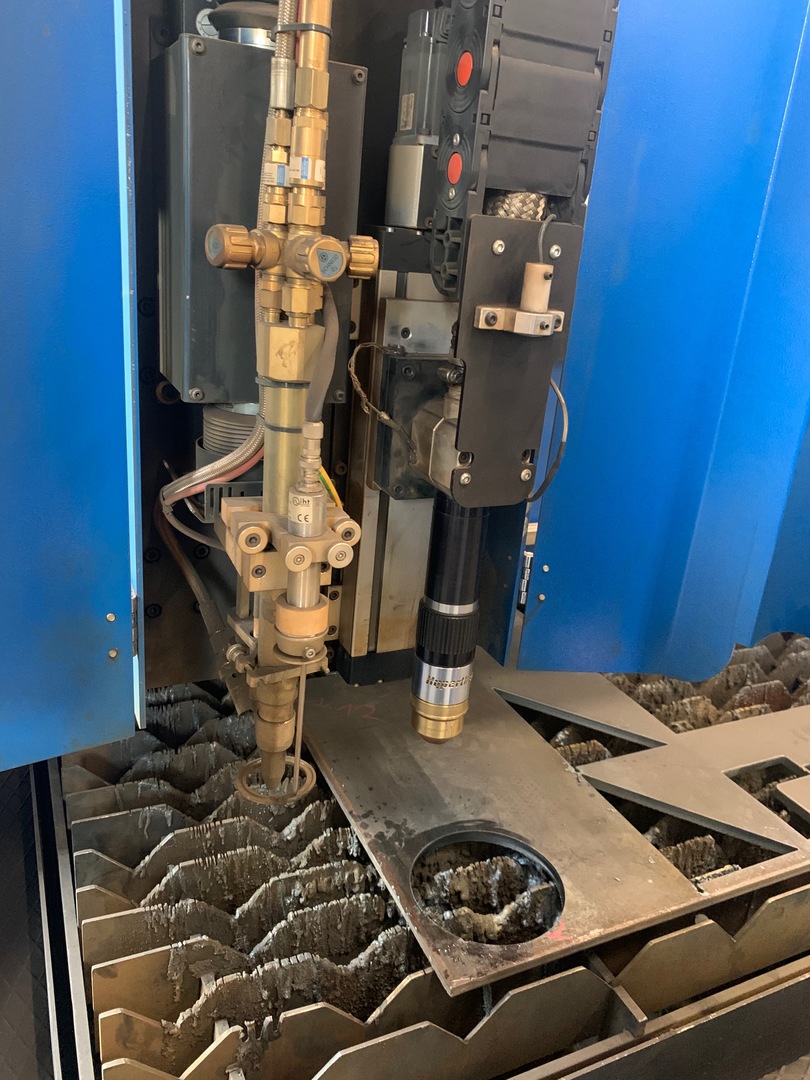

Hypertherm jól látható a kapacitív érzékelő mérete hátha segít. [#kacsint]



[hyuekyh7a]

Nem olvastam végig az elözményeket, de!
Általában a szoftverekben meg lehet adni minimum értéket, tehát ha azt eléri nem sülyeszti tovább a fejet. Ez nem megoldható neked?

[TBS-TEAM]

Szia Ezt nekem akartad írni? [#vigyor0]

[frob]

sajnos a kialakítás olyan hogy a vezérlő csak annyit tud hogy a fejnek kell mozogni vagy nem, pozíciót nem tud a fejről
Egy dc motor amit egy fet híd hajt meg...
ha legalább léptecs lenne rajta, vagy lenne valami enkóder a motor seggén, már jobb lenne a helyzet

[frob]

Sziasztok

Valaki tud e véleményt mondani erről a gépről?

cut60 a beceneve ahogy nézem..

Gondoltam elindulok itthon is egy kis darabolással.. ez vajon jó lehet cnc alapnak?
alapvetően 2-es lemez, néha 4-es, és nagy ritkán 10mm-es vaslemez vágására kellene...

Előre is köszi!
R.

[000000000]

Elkészült egy új 4 tengelyes Robsy CNC vezérlő fejlesztésem, amivel csöveket, I gerendákat, egyéb profilokat lehet vágni egyszerűen, hatékonyan. A vágó pisztoly forgatását az XYZ karrendszer végére elhelyezett 4. tengely (B) végzi.
Például csővágáshoz elég akár egyetlen speciális Robsy G kód sorral (pl. G121, G131, ...stb.) definiálni a cső geometriáját, a vágási szögtartományt, és ezek alapján az áthatási térgörbe függvényét meghatározza a vezérlés, és valós időben kiküldi a step/dir jeleket a térgörbének megfelelően akár 4 tengely mentén is.
Így nem kell semmilyen CAD/CAM használat, a több tízezer soros G kód file generálás is elmaradhat (természetesen ezeket a sorokat is elfogadja a vezérlő hagyományos G kódokkal). Rengeteget lehetne erről még mesélni, majd még folytatom, ha lesznek kérdések.

A vezérlő fejlesztés bemutatásaként összedobtam egy demovideót, amikor egy 15/11 mm-es csövön egy 90 fokos "V" kimetszés történik 140 fokos csőkerület tartományban. A vágási folyamatot egy kis teljesítményű plazma ív szimulálja. Értelemszerűen éles alkalmazásnál a megfelelő hőteljesítményt kell alkalmazni, és nem csak plazmaívvel történhet a vágás, hanem lángvágó vagy lézer fejjel is ennek a 4 tengelyes vezérlőnek a segítségével.

Robsy 4D cutter CNC demo video.

[nyiszi]

Gratulálok, nagyon ügyes vagy.

[B.Zoltán]

[#eljen]
