Plazmavágó gépek építése

[frob]

falószínű annak is változott a paramétere(i) hiszen csak öregednek benne a cuccok..

[TBS-TEAM]

Akkor ezek szerint jól működik nem hibásodott meg, csak a mostani követelményt nem tudja teljesíteni. [#eplus2]

[frob]

hát nem esküdnék meg, időt kell rá szánnom hogy átnézzem... de kell, mert rosszakodás van...

[nj246gf2z]

Üdv!
 Még nem adtam fel ezt a projektet... [#vigyor]
Az Alany Parkside PPS40B2

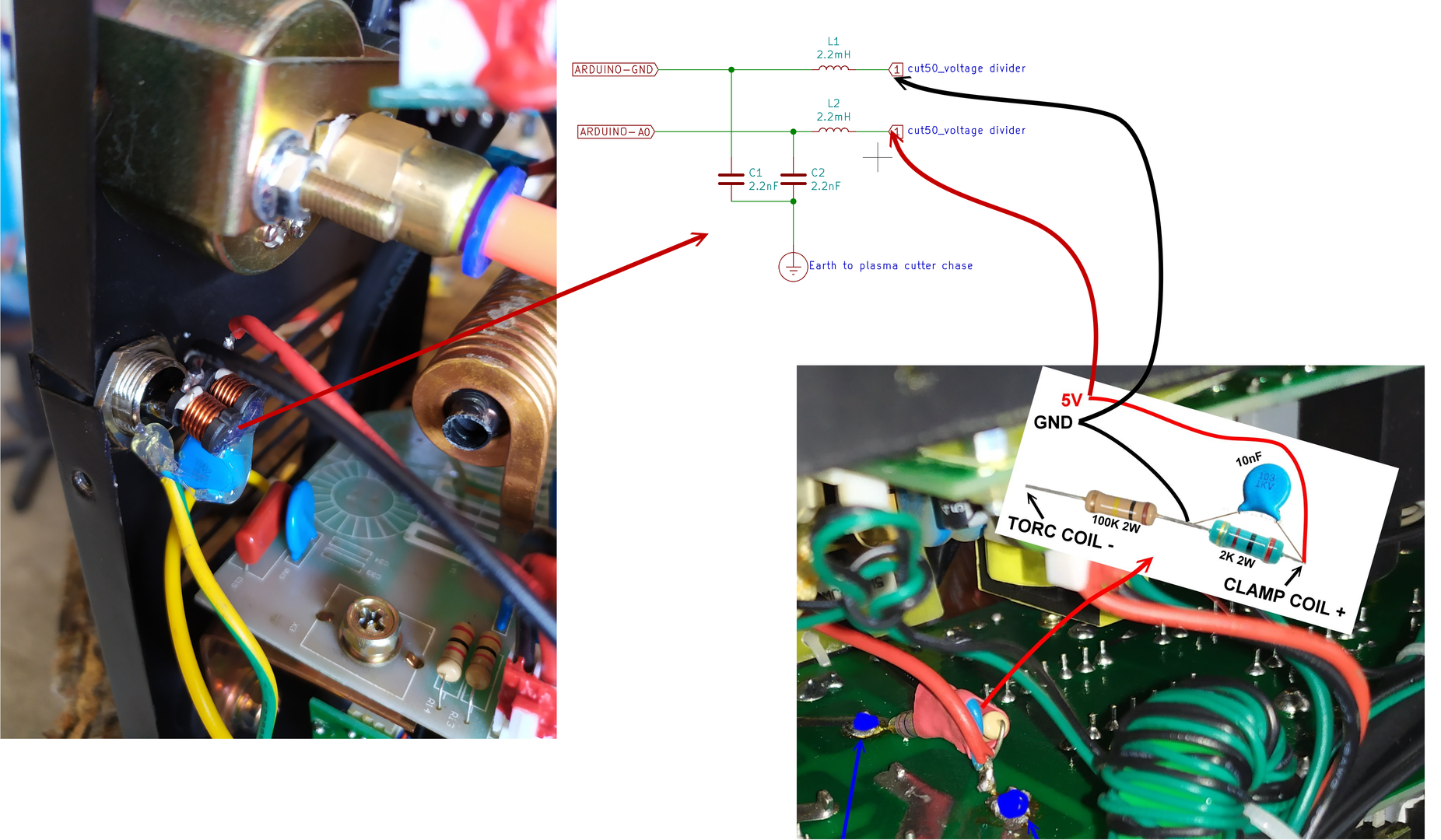

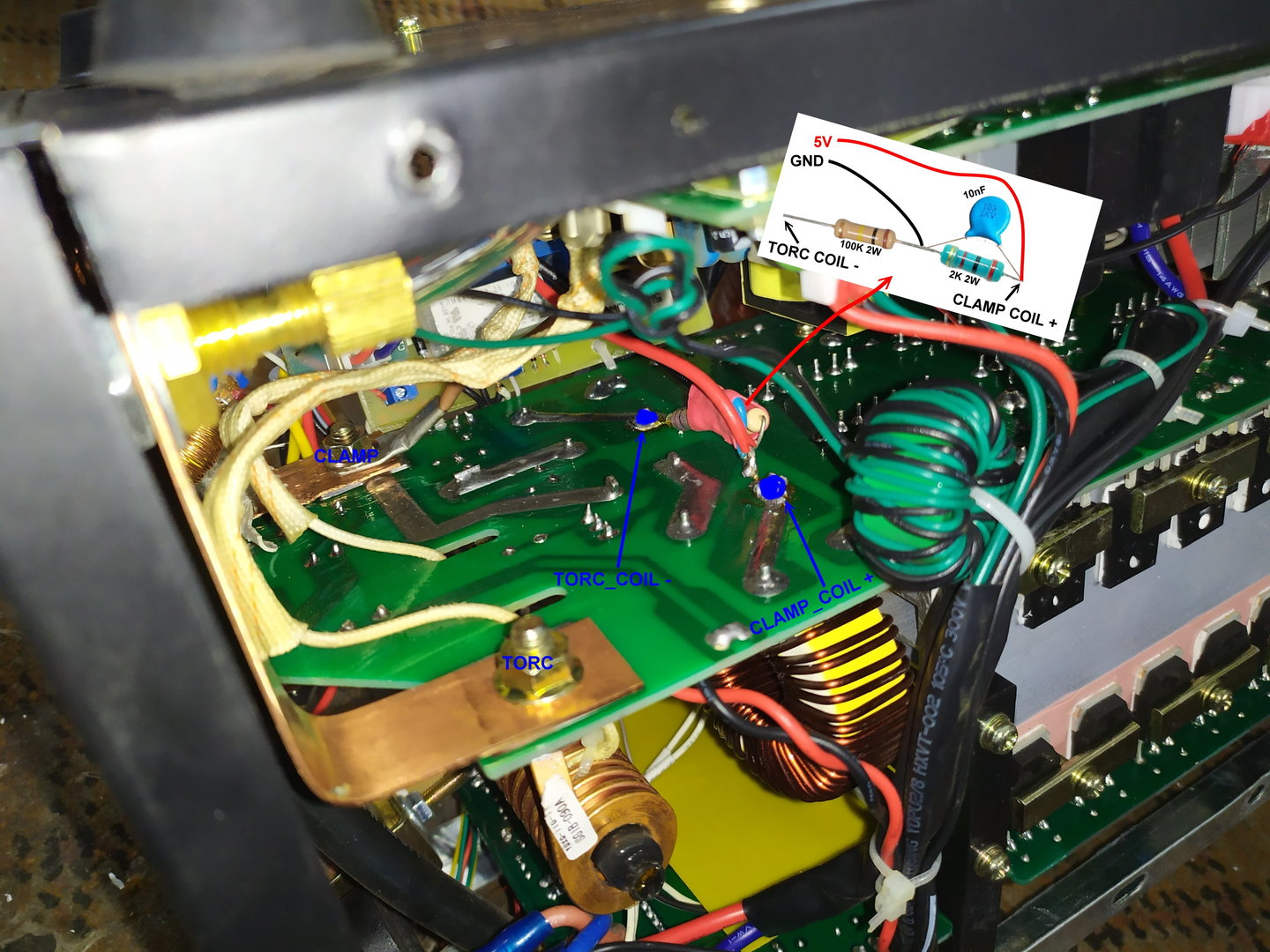

Szeretnék rá egy feszültség osztót, ezt a hasonló műszert (CUT50) találtam, a képen lévő megoldással.
Abban tudna valaki segíteni, hogy a torc-, clamp+ tekercsek konkrétan hol vannak a Parkside-ban mert nem igazán egyértelmű?[#zavart2]
 Ami a THC vezérlőt illeti ugy tűnik működik mostmár:



[remrendes]

Jól látom, hogy szoftveresen van megoldva a dolog egy Arduinoval?

[nj246gf2z]

Igen, egy Mega, egy 3,5" Nextion kijelző és egy Makerbase motorvezérlő a szett.

[remrendes]

Milyen hardvert tervezel alátenni? Az Arduino szerintem az első percben fog megkergülni a plazma mellett.

[nj246gf2z]

Még a teszt messze van, mindenre árnyékolás, ferrit mágnes passz, nem tudom. Ettől az emberkétől vannak a feszosztó képek, betett még két EMI-szűrőt az 50:1 osztó után és ott, akkor nem utötte ki az Ardut.

Amugy ezt a projektet egy srác megvalósította, neki működik, igaz neki  hypertherm plazmája van.

[TBS-TEAM]

0-10V to isolated 0-5V moddulba gondolkodnék Arduino analog bemenet védelme érdekében. Analog transmitter isolált

[frob]

egy zener az analog bemenetre jól jön, mondjuk egy 5V os és utána még egy soros ellenállás, így eléggé védett lesz
persze a nagyfrekis zavarok még átszaladnak , ezért kell a negatív és pozitív ágra is az általad is említett nagyrekis fojtók

[hyuekyh7a]

Szia!
Elárulok neked, és mindenkinek egy nagy titkot!
Kínai plazmákon én úgy oldottam meg a vágó feszültség kivezetést, hogy a plazma forrás kimenő ágán a diódákról vettem le a feszültséget, és egy kicsi 230/9-12 voltos trafót tettem rá, utánna egy fix ellenállásból és potméterrel egy feszültségosztót csináltam, mellyel be lehetett állítani a pontos kimenő feszültséget. Működött és a leválasztás is meg volt, sőt volt olyan Hypertherm plazma amin tönkrement a gyári fesz levételi pont. Konkrétan átégett a nyák, ezt is igy csináltam meg kb 5 éve, mai napig működik.

[hyuekyh7a]

Természetesen a fesz osztó után még kell egy graetz híd egyen irányítani, de semmi más, még simitó kondi sem, mert már a 1um farádos is késést okoz a feszültség változásban.

[TBS-TEAM]

Kreatív ügyes megoldás [#kacsint]

[D.Laci]

Plasma Firmware-t keresem, Mega 2560 alaplapra, lehetöleg Ramps 1.4, 12864 full graphics támogatással.
Ami fontos lenne a beéptet THC kezelés.

[d46hvfrdr]

A parkside invertert nem ismerem felépítésileg. De a mérőfeszt a diodáktól érdemes levenni, itt a gyújtófeszültség már le van szűrve.
Korábban próbálkoztam több THC építésével de egyik sem volt kellőképpen stabil.
Asztali környezetben tesztelve nagyon szépen dolgozott a legtöbb házi vezérlő, de mindegyiknél ugyan az volt a gond, nem szerették a gyújtófeszültség és a fő ív begyujtásakor keletkező zavarokat. Rebootoltak, elszállt a kijelző, karakterhibák, lefagyás és hasonlókat produkáltak. És ezt 5-10m távolságról is képesek voltak produkálni, akár önállóan akkuról üzemeltetve úgy hogy nem voltak összekötve semmivel sem. Az árnyékolás és izolált táp sem segített rajta. Több szűrőmegoldással is próbálkoztam de nem voltak megbízhatóak, persze bobby kategóriában még alkalmazhatóak lennének de az nekem kevés.
Elképzelhető, hogy inverterfüggő is lehet de 50-100A közt 4 különbözővel próbálkoztam, többé-kevésbé kb azonosak voltak a végeredmények.
