Plazmavágó gépek építése

[borvendeg]

Annyit vettem észre hogy ha nem gyújt be a "parasztpilot" azaz messze van a pisztoly az anyagtól akkor a belső szikra köz dolgozik.

A kopo alkatreszeknel meg a hosszú ami gyarilag volt a parksidehoz. Arra ra lehet tenni a bilincset a parasztpilothoz. A rovidnel meg nem log ki annyit a fuvoka. Az elektroda is rövidebb. A porcelán ugyanaz.

[borvendeg]

Találtam egy doksit ami a plazmavágók földelését tárgyalja:
https://l.facebook.com/l.php?u=https%3A%2F%2Fwww.hypertherm.com%2FDownload%3FfileId%3DHYP103900%26zip%3DFalse%26fbclid%3DIwAR0Ic5eqpELP0LYH5o-SLxfA7bJJbFBwQNdZlF_zUK27pb-7gW_dpLUWKOk&h=AT1XHnGLo5dUd3kv77m3uU3KR9RusFpdaw-Hq045nFHu-TrqhyhJZMcxdqow_E8BtE1zQrCF9s0XU8kmXmXdBQI9Q9pCD-FaLecaNU_U2143VlrBAHQJdEeqQk69QIENKbDGDg

Érdekes a rajz. Mérve nem sípol a hálózati föld a testcsipesszel, ezért nem mertem leföldelni a munkadarabot.

A rajzból én azt veszem ki hogy a testcsipesz az tulajdonképpen DC+ azaz a plazmavágás pozitív testelésű. Ez helytálló következtetés?

A másik hogy a doksiban a munkadarab földelve van. Le merjem én is földelni?(Belegondolva nem kéne tönkremennie a gépnek ha földelt munkadarabot vágok hiszen simán előfordulhat bárhol hogy földelve van a munkadarab, vagy az asztal.)

[D.Laci]

Ha valakinek nincs facebook-ja :
https://cnctar.hobbycnc.hu/D.Laci/plazma/805400r0.pdf

[borvendeg]

Bocsánat, nem onnan akartam linkelni.

[remrendes]

A foldeles nem okozhat gondot az inverternek, viszont szerintem a problemad sem fogja megoldani.
LC szuro, aztan a vagofej es a kabele learnyekolasa es a vaztol valo szigetelese talan tud segiteni.

[borvendeg]

Lc szűrő teszten túl vagyok nem segített.
A munkakábel árnyékolva van.
A géptől teljesen el van szigetelve mind a vágófej mind az asztal/munkadarab is.

Ha a testcsipeszt rácsíptetem a munkadarabra ami a gépen van(és ki van szigetelve a gépvázhoz képest), és a gépet 2m-rel arrébb gyújtásra kapcsolom akkor mozognak a motorok. Ha a csipeszt leveszem akkor meg nem mozgatja a motorokat. Ezért gondolom hogy a földelés megoldhatja.

[D.Laci]

LPT kábel rendesen árnyékolva van?

[borvendeg]

Optos a motorvezérlő.

[D.Laci]

Találkoztam már olyannal, hogy a frekiváltóban volt egy kevés por, a szervó motorok meg egy picit mindig arrébb mentek.

[borvendeg]

Ma kipróbáltam leföldelni az asztalt, a munkadarabot semmi változás nem történt.

Készítettem ezt a videót:
https://www.youtube.com/watch?v=U-GL6kj6aEw

A pisztoly valahol az asztalon nvan kb 1m-re. Mikor rányomok a gyújtásra és a munkadarabot az asztal közepe felé tartom akkor mozog, ha kifelé húzom egyszercsak megáll.
Az érdekes hogy az X mozog. A híd hátsó felén van ugyan vezeték, de az X motor pont nem ott megy.

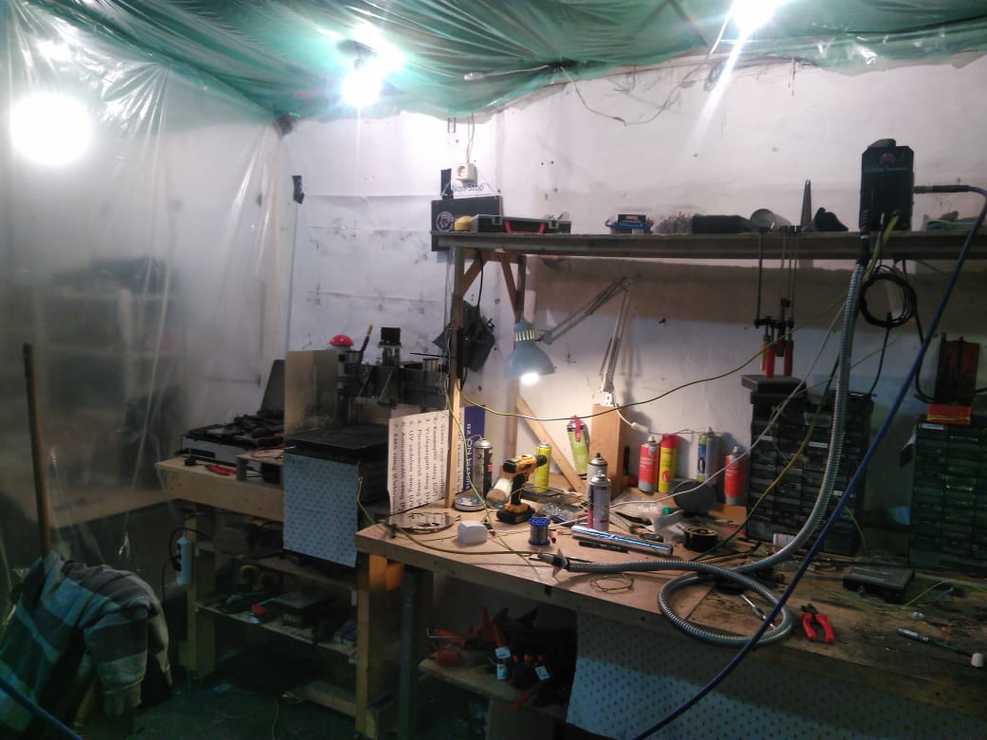

A képen nem tudom mennyire látszik balra van a motorvezérlő a pc alatti dobozban, azon a laptop, mellette jobbra a gép. Jobb szélen a Plazmavágó. (A videón is ilyen elrendezésben van minden.)



[borvendeg]

A videón megy ugyan a pc de ki van húzva a z lpt-bol a csati.

[fn47xk7ei]

Az optobemenet nem alkalmas a HF-es zajok kiszűrésére . Én nem is kísérleteztem vele hanem rögtön "megreléztem" így nem voltak vele problémáim . Csak az egér később pedig a klaviatúrám fagyott le . Ekkor váltottam USB-ről PS2-re .

[svejk]

"Az optobemenet nem alkalmas a HF-es zajok kiszűrésére"

Ez így igaz, galvanikus elválasztásra valók.
A 6N136-on úgy átmegy egy "kézrátétel" az diódára mint a sicc.
Az Agilentek jelentős része árnyékolt de ott is átmennek az ilyen zavarok.

Ma már a kapacitív csatolók a divatok, de velük még nem volt dolgom. Az elvükből adódóan nem sok reményt fűznék hozzájuk.

[borvendeg]

Ezt nem teljesen értem. Egy optós bemenetnél az optó ledjét meg kell hajtani 10-15mA-rel. Ennyi energiája lehet a zavarjelnek?

[fn47xk7ei]

Generál a HF "egymenetű" tekercsén  jókora mágneses teret a közeli térben és simán kapcsol az opto többször is .
