Plazmavágó gépek építése

[jani300]

[#t248p374#]
Itt tettem fel képeket egy plazma Hf gyújtóról .
Nem a legjobb képek ,ha valakit esetleg érdekel  .
Egy elég komoly gépben volt ,míg át nem húzott a panel felén a szikra .
Nem értek hozzá , csak gyűjtögettem ...

[2rjw3gfi5]

Az 1 kerámia gyűrű, ez a rövid hegy, szerintem a hosszabb ugyanilyen arányaiban. Szerintem megveheted, 3 év garival mi a kockázat benne? (mármint kifizetés után )

[svejk]

Jó, persze kerámia.
A lényeg, a furat állása és hogy szigetel.

[2rjw3gfi5]

Ha valamelyik részéről kell még kép, csinálok, nem raktam össze...

[Virbo]

Egyébként ha nem kell koppintgatni mint a pálcás hegesztővel, mit befolyásol hogy milyen gyújtás van rajta?

[svejk]

Alapvetően nem is a gyújtás milyensége számít, hanem hogy még a levegőben levő pisztolyt be lehet-e gyújtani és úgy közelíteni az anyaghoz, vagy hozzá kell érinteni a begyújtáshoz.

Itt aztán megkülönböztethetünk plazmaíves és plazmasugaras vágást.
A plazmasugarasnál nem feltétlen kell a vágandó anyagnak fémesnek lennie, míg a plazmaívesnél a vágandó anyag mindig a + elektróda is egyben.
Természetesen a plazmasugarasnál a pisztolyban van mindkét elektróda amik igen komoly igénybevételeknek vannak kitéve.

Az a baj mivel laikusok vagyunk két napja csak találgatunk és keveredenek a fogalmak rendesen.
Olvasni, olvasni, olvasni és lassan képbe kerülünk.

[svejk]

No és ugye van a vegyes megoldás ami a CNC mozgatásnál előnyös, hogy be tud gyújtani a pisztoly a még a levegőben, -ilyenkor csökkentett árammal plazmasugarasként működik-, majd a munkadarabhoz közelítve és oda áthúzva átmegy plazmaívessé.

(remélem nem keverem a két kifejezést)

[fn47xk7ei]

Uhhhh...!!!![#worship]Tényleg király vagy [#eljen][#taps]Nagyon fontosak az ilyen fényképek mindenki számára mert valamilyen alkatrészkatasztrófa esetén visszakereshető a meghibásodott alkatrész típus . Még az smd-n is jól láthatóak az értékek . Köszönjük , hogy jó minőségű közeli képeket készítettél ![#worship]Jól látható a HF-es gyújtás becsatoló tekercse és a Tesla kör szikraköze is !

[fn47xk7ei]

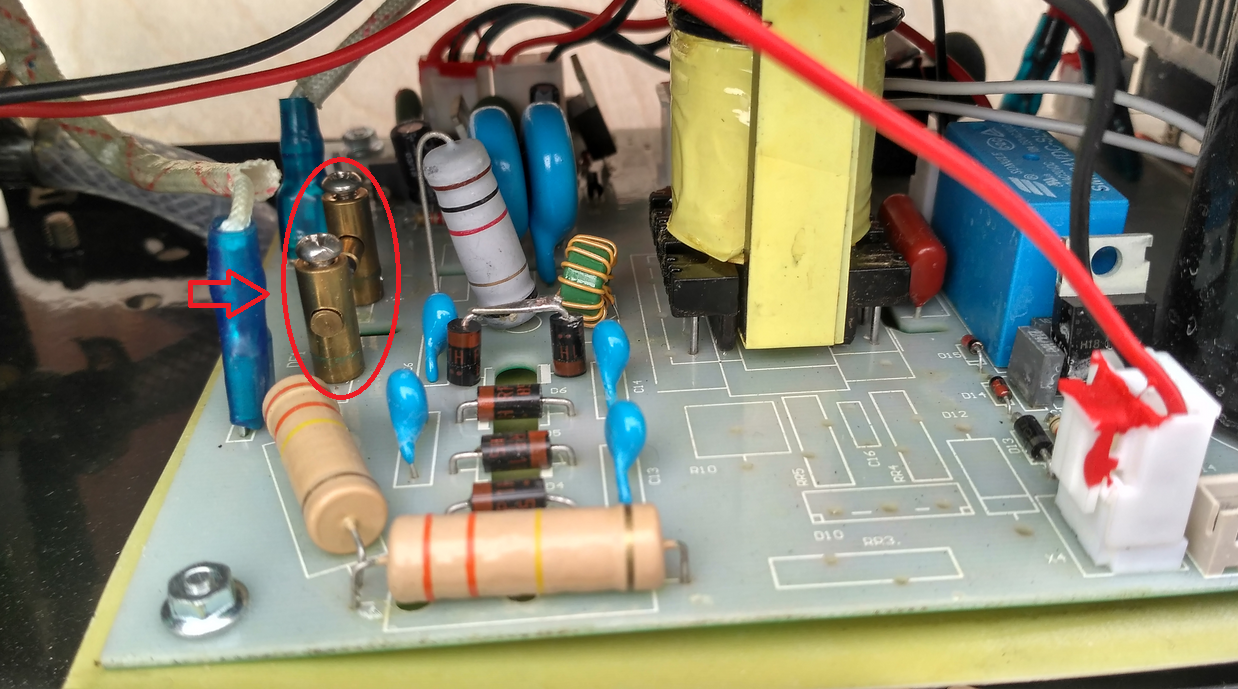

Szikraköz .



[fn47xk7ei]

Eddig én sem értettem a kontaktos pisztolyok működését (soha nem használtam ilyent) de így most már oszlik a homály . Köszönöm .

[svejk]

A négy kék kondi és az 5 dióda meg nagyon feszültségsokszorozónak tűnik.

[remrendes]

Ha van nagyfeszultseg es magas frekvencia is, akkor miert kell hozzaerinteni az anyaghoz? [#conf]

1 napig nem er ra az ember es hogy lemarad...

[jani300]

[#t195p2417#]
Talán itt a magyarázat  ?[#nemtudom]

[svejk]

Mert a munkakábelben nincs behúzva még egy -vagy kettő-plusz szál drót.
Ha bent lenne nem kellene.

De azért nincs benne mert ez a nagyon egyszerű vörösréz fúvóka, és elektróda vagyis a komplett pisztoly nem alkalmas a folyamatos plazmaív fenntartására mert rövid idő alatt tönkremenne.
A plazmasugaras pisztolyok valószínű mindig vízhűtésesek.

[remrendes]

Szeirntem nem. Igaz en csak az angol kifejezesekkel vagyok valamennyire tisztaban. Nehany honapja sokat gugliztam ezzel kapcsolatban.
Amit svejk plazmasugaras vagasnak nevez, hogy nem kell kontakt a munkadarabbal a gyujtashoz, azt szoktak Pilot neven emlegetni. Ebbol van ugye a HF startos verzio es a Blowback startos, utobbi a mozgo elektrodas inditas.
Mint nemreg itt kiderult HF-es inditasbol is 2 fele van. Aminel van magasfeszultseg es aminel nincs?
