Plazmavágó gépek építése

[2rjw3gfi5]

Holnap a felkelő nap fényénél készítek 1 csomó képet...
mondjuk délben?

[svejk]

Te Főnök!

Mi van abban a fazonhuzalos tekercsben? Ferritmag?
És mi az a fehér varniscsöves huzal a a menetek közt?
Vagy REED relé, de ahhoz meg minek lenne annyi menet?

[svejk]

Kellett neked annyi whiskyt innod! [#boxer]

[fn47xk7ei]

Zoli valószínűleg összekeveri a fogalmakat (nagyfeszültség , nagyfreki). Én ma is mértem a pilotáramot . Nekem az üresjárati feszültség a gépem kimenetén 380V . Gyújtás esetén 18-20 A-es pilotáramnál 300 V az ívfeszültség . Mikor átcsap az anyagra a plazmafáklya akkor az ívfeszültség 90-110 V (40-55 A vágóáramnál)közötti értékre attól függően , hogy milyen távol van a fej az anyagtól .Ez ugye DC (mindegy , hogy 50Hz trafós a gép vagy inverteres és az inverter 25-30 kHz-en ketyeg).A HF egység kutya egyszerű nekem ( Fronius 120W-os) - áll egy 230/3000 V-os trafóból + kettős szikraköz + pár darab nagyfesz kondenzátor . A plazmavágóba pedig betettem egy 1/2 áttételű becsatoló trafót és ugye ennél már 6000 V 300 kHz AC-ról beszélünk . Az AC-t pedig könnyű szétválasztani a DC-től .

[fn47xk7ei]

Az a becsatoló tekercs és "sima" 10 mm-es rúdferrit van benne .Ez is tulajdonképpen transzformátor . Ezzel ültetik a DC kimenetre a 60kV-os HF-et . A lapos réz között van a primer tekercs (fehér szigeteléssel ).A reed relét nem mindig használják ( az egy 5-6 menetes légmagos tekercs és csak a reed van a közepén ) . Van amikor időzítőt vagy áramváltóhoz hasonló eszközt használnak az áram figyelésre .

[fn47xk7ei]

Zoli . A négyszögjel vagy 0 V vagy a max. (a te esetedben 200 V). Az áram meg csak effektív érték mivel a kitöltési tényezővel operálnak az invertereknél .

[svejk]

Valahogy éreztem a vizeletemből...

No akkor majd ilyesmit keresünk holnap a fényképein.

[remrendes]

Azt is erdemes szem elott tartani, hogy a hegesztojuk tobbek szerint viszonylag hulladek.

[fn47xk7ei]

Nem tudom , csak a saját tapasztalatom írtam le és persze nincs kizárva a tévedésem . [#nemtudom]

[svejk]

Oszt' ugyan mit?

Nem is értem, hogy van képük így árulni valamit hivatalosan.

Anno volt a KGST piacon egy lengyel koma, mindig hozott valami elektromos ruszki kütyüt. Sok vackot megvettem tőle.
Egyszer elkezdte hordani a Zsiga hamutartójának a helyére bepattintható feszültség fordulatszám és talán zárászögmérőt. 4 digites zöld fluoreszcens kijelzővel.
Persze nem sokat adott el, mert nem értették a vevők mi is az.

Összeállítottam neki egy rendes érthető magyarnyelvűt, aztán azt fénymásolta és adta a készülékhez.

Utána nem győzött hálálkodni, jó barátságba lettünk, még évekig járt ide.

[svejk]

Most nézem, ezen a Lidl-s plazmán még egy nyamvadt áram kijelző sincs. [#wow1]

[fn47xk7ei]

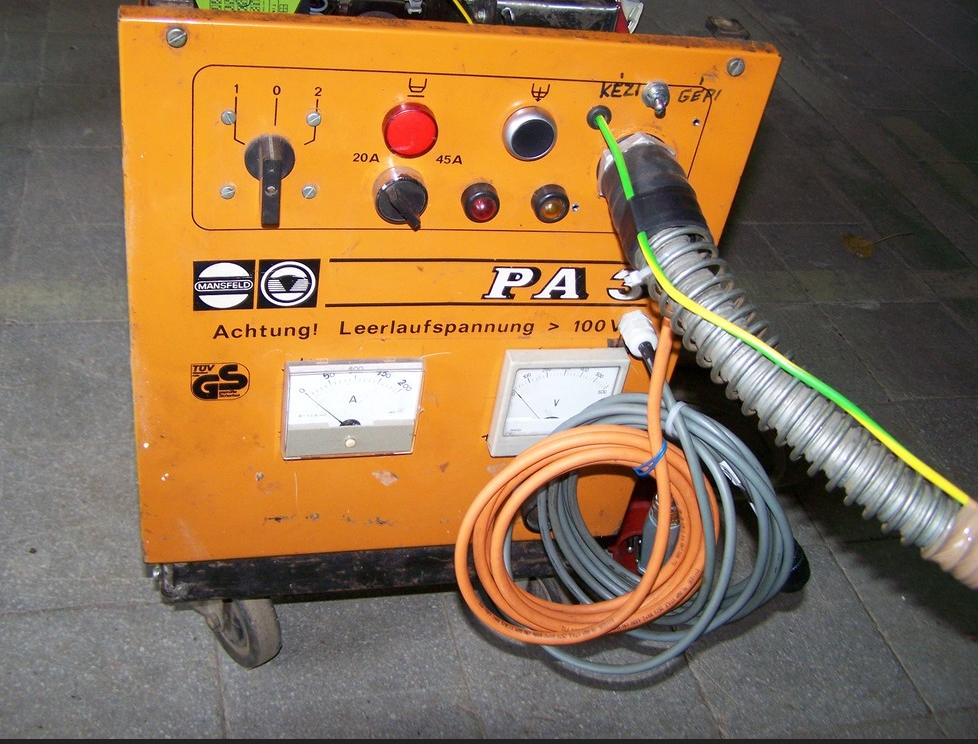

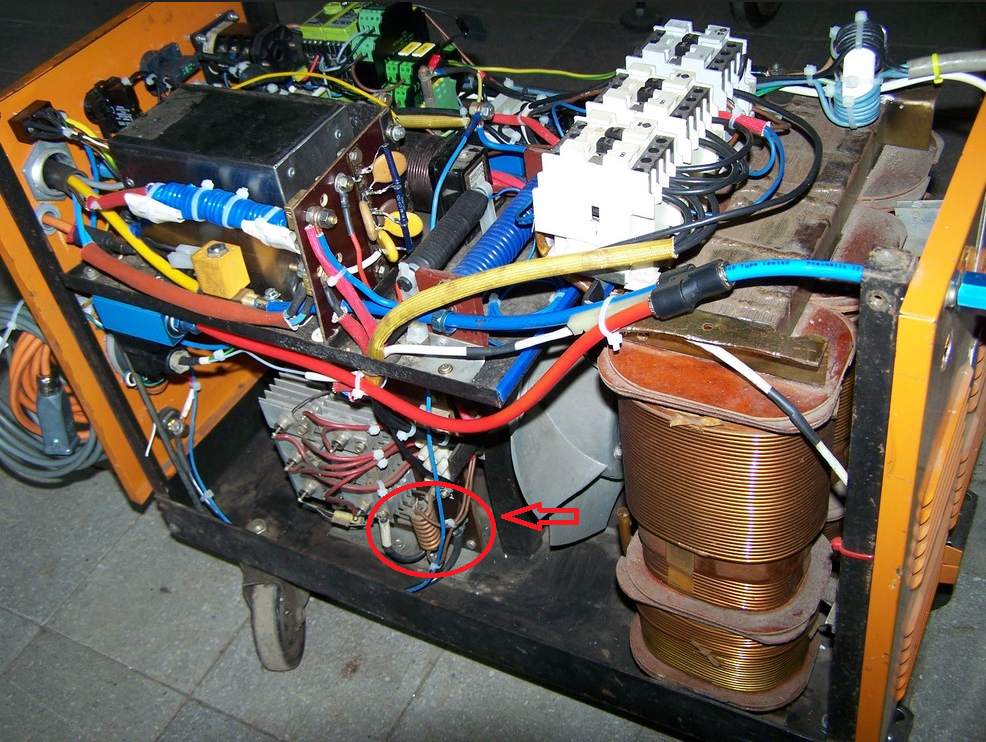

Szerintem tök felesleges az a kijelző . Nem véletlenül hívják "egérmozi"-nak . A készülék dobozára pingált értéket ( pld. 40 A ) mutat a potméter max állásán . A valósághoz sokszor nem sok köze van - tisztelet a kivételnek .Az én gépemen még potméter sincs . Van egy kiválasztó kapcsoló amivel lehet 20 vagy 45A-ert választani . Viszont szereltem az NDK-s "turmixgépembe" analóg amper és voltmérőt ami már a valósághoz közelebbi értéket mutatnak ill. mérnek . A második fényképen bekarikáztam a tekercset amiben az eredeti gyári reed relé van .



[svejk]

Igazad lehet... csak semmi csicsa.

[Virbo]

49.999 Ft-ért???
Úgy már átlépné az ötvenezret, kutya se venné... [#vigyor]

[borvendeg]

Lehet én vagyok ilyen elmaradott, de nekem nem okoz orgazmust egy csicsás kijelző. A hegesztőinvertereknél sem értem minek kijelezni egy konstans számot, hegesztés közben meg úgysem tudom nézni. Tudom ma már nem lehet eladni amin nincs kijelző de szerintem felesleges.
