THC info :

1.) A Proma Compact THC 150-em 3 év-ig bírta, bedöglött csak villogott és semmit nem csinált. Ergo a Proma sem örök életű elektronika...

2.) Gyorsan kellett és olcsóbb is volt ezért vettem egy másik fajta THC-t : THC Sajnos ez viszont bezavarja az elektronikát a kínai HF gyújtású plazmámmal használva (ezért használhatatlan) (a kontak gyújtású plazmámhoz valószínűleg jó lesz)

3.) Vettem egy Proma Compactot megint és újból minden jó.

[fn47xk7ei]

Én is megvettem a THC3T-02 típusú thc egységet de még nem tartok ott , hogy tesztelni is tudjam .Csak szépen sorban szeretem készíteni a dolgokat . Mondjuk , hogy megvettem az UCNC400-ETH-t így már feleslegesnek látom a thc megvásárlását de most már mindegy . Ami nekem furcsa az egészben , hogy gyárilag is a plazmavágó kimeneteire ajánlják a proma bekötését . Ez nem tetszik nekem mert így a jó pár kV-os nagyfeszültség rámegy az elektronikára hiába a szűrő ill. hidegítő egység maga a vezeték is indukál erős zavaró jeleket (szemre műanyag házba van építve a Proma ). Nekem a HF gyújtóegység még a plazmavágón belül is "megkergítette" az elektronikus időzítő reléket így kénytelen voltam egy fém árnyékoló dobozt rászerelni a gyújtóegységre . A THC-t viszont én a cnc vezérlő egység fémdobozában helyeztem el . A mérendő feszültséget sem a kimenetről veszem le hanem a plazmavágó belsejében az egyenirányító után lévő fojtótekercs kimeneti pontjáról ahol jóval védettebb a nagyfeszültségtől .Plusz ráadásként beépítettem egy "ARC OK" relét is a plazmavágóba ami adja a jelet a mozgásvezérlő felé - no ez a relé másik két morse érintkezőjén használva ezeken keresztül egyben tudom kapcsolni a THC felé a mérendő ívfeszültséget de így már csak akkor van mérhető ívfeszültség a THC-n mikor a plazmaív kialakul és nincs HF-es gyújtás .Remélem ez a többszörös védelem már nem okoz annyi zavart . Persze ez csak okoskodás mert a gyakorlatban még mindig nem próbáltam ki , kell még jó pár nap meg munkaóra míg működni fog talán .[#nemtudom]

[xabi]

- A "furmányos" THC elektronikai megoldásodat én nem tudom alkalmazni (mert nem értek hozzá, illetve a gépt sem szívesen bontanám meg), illetve egy "gyári" THC-tól elvárná az ember ha beköti működjön...

- Az érdekesség az hogy tulajdon képen működik a THC, jelzi hogy fel-le, sőt az UCCNC diagnosztikai ablaka is mutatja hogy a THC bemenetére érkezik a fel-le jel (néha működik is) tehát a THC nem fagy le folyamatosan adja a jeleket. Valamiért megzavarja HF gyújtáskor az UC100-as vezérlőt és utána hiába jön a megfelelő fel-le jel az UCCNC már nem reagál rá. (Amúgy a program és a vágás nem fagy le csak a THC jelre már nem reagál a program (Vagyis a program jelzi hogy emelni kéne a fejet, de a Z tengely nem mozdul)) Mindez a Proma THC vel probléma mentes...

[fn47xk7ei]

Én ma próbáltam bekötni a THC-t ... hát elsőre nem sikerült . Amit adtak hozzá RS232-es csatlakozót az még véletlenül sem úgy van bekötve ill. vezetékelve ahogy a gyári rajzon van . Természetesen még ma este átvariálom a csatlakozó bekötését .Azt nem értem ha neked nem reagál az UCCNC-d az UP-DOWN jelre akkor miért nem az a Step jel kiadás opciót választod .Én most szereltem be az UCCNC400-ast de még nem tudtam tesztelni THC-vel működés közben ( valószínűleg csak a hétvégén történik meg ). Viszont én is az UCCNC-t akarom használni a Z tengely ívfeszültség szerinti magasság állításhoz 1/100-as osztóval .

[d30xhrezp]

Üdv.
Elkészült az Arduino THC-m.
Automata ív feszültség bemérés különböző lemez vastagsághoz, a vágó feszültséget beméri és utána ha kell ,akkor lehet még korrigálni.
1-20mp várakozási idő,az ív stabilizálódása érdekében.
+/- 10V differencia beállítás.
ARC Ok,UP ,DOWN vissza jelzés.
Mind ez egy Kínai sok zavart termelő plazmavágóhoz.

[vadember]

A THC-hez gratulálok. Mennyiért csinálsz egyet?
A vágásnál viszont észrevettem, hogy a felső oldalon túl sok a reve. Amikor vágok akkor nekem alig képződik a felső oldalon. A pisztoly a ludas, vagy kevés a levegő? ESAB gépet használok, a hozzá adott vágófejjel. 7 BAR körül megy a levegő.

[d30xhrezp]

Köszi!
A plazmavágó nem az enyém,de még ezek voltak a teszt vágások.
A minőségen még van mit javítani tudom,de ez a tulaj feladata lesz.
A teszteléshez Ő biztosította a lehetőséget,utólag is köszönöm Csaba!
Most volt egy érdeklődő írtam neki,és amit válaszoltam azt neked is elküldöm.
Üdv.

[remrendes]

Mi volt a gond a sinekkel?

[d30xhrezp]

Elkapott a plazma láz!
Gondoltam,összedobok egy kis gépet.

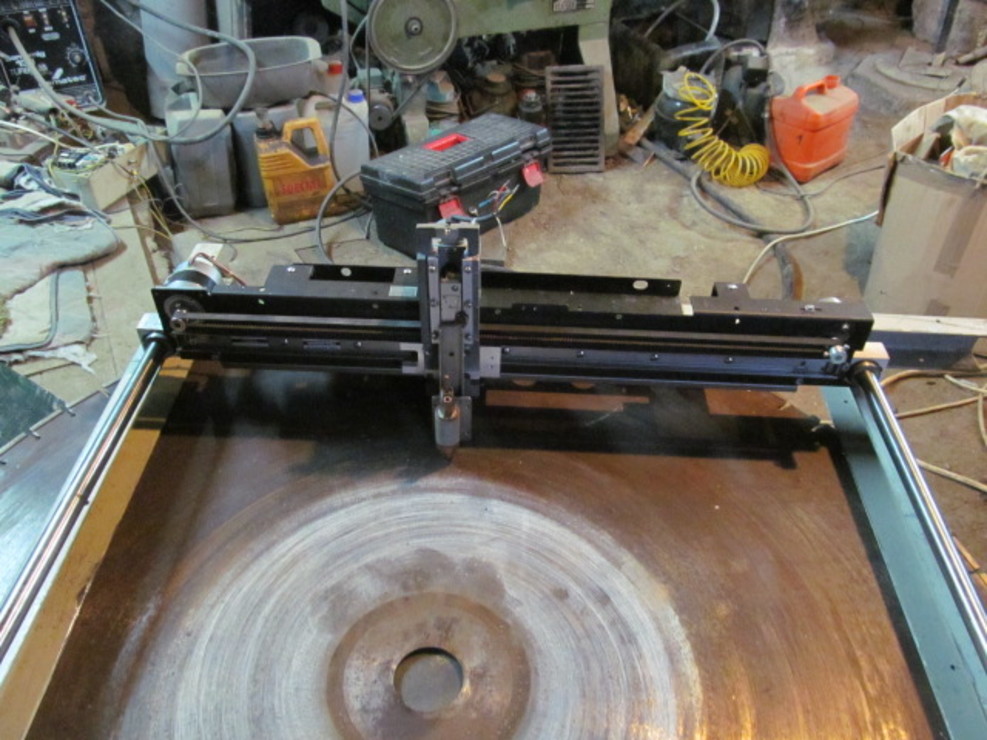

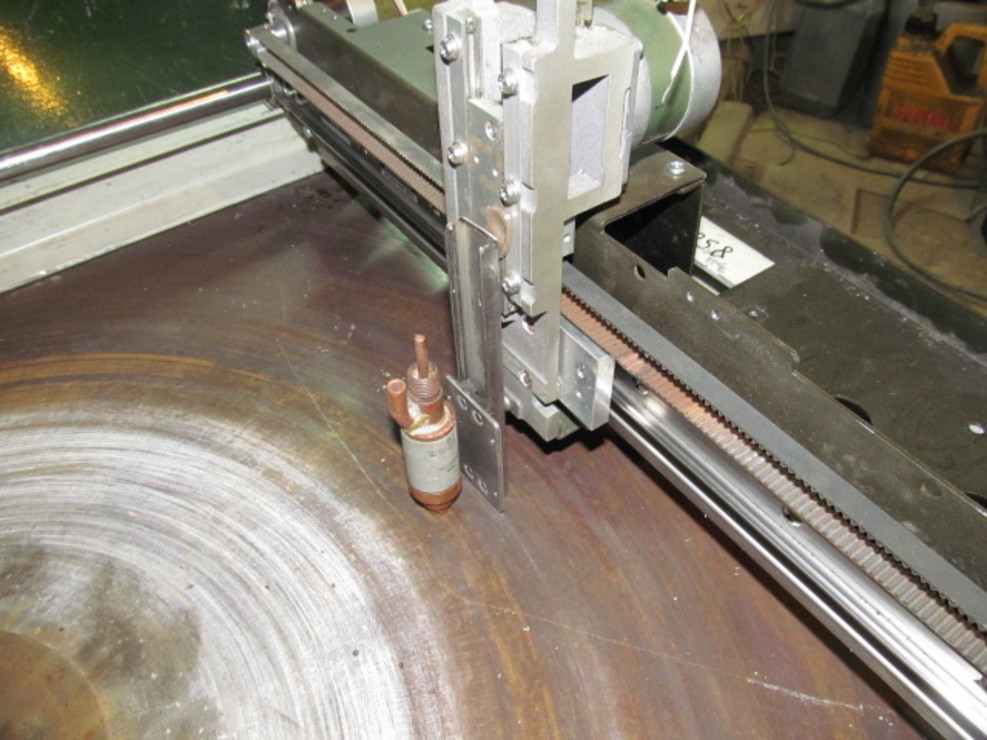

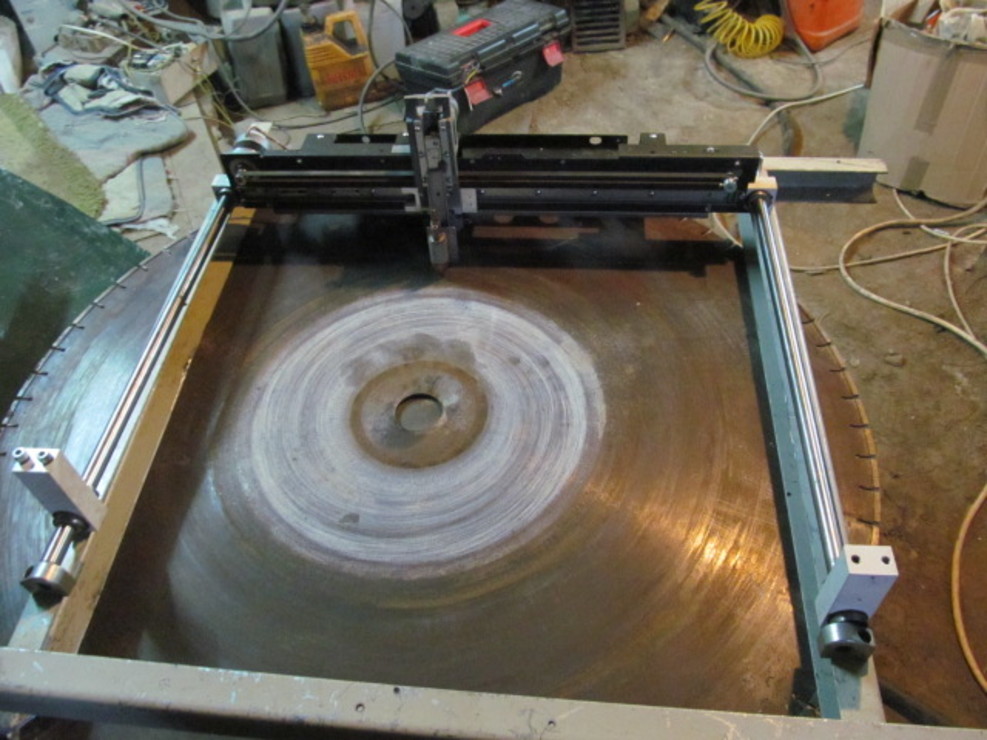

Valahogy így fog kinézni,lemezre felrakhatóban gondolkozom.
De lehet kap majd egy kivehető lábazatot is.
Már csak egy jó kínai zavarforrást kell szereznem.
Nincs valakinek olyan ami már kiakasztotta és megválna tőle?
Szeretem a kihívásokat!
Üdv



[sufnituning]

Nem éreztem tökéletesnek, az alapot sem, bár lehet, elment volna. Szétszedtem az egészet, újra alkotom.
Most 60 x 60 x 4 zártszelvényből csinálom az alapot, görgők futnak majd rajta, gondolok arra is, hogy ne legyen érzékeny a szikrákra meg forgácsdarabkákra.

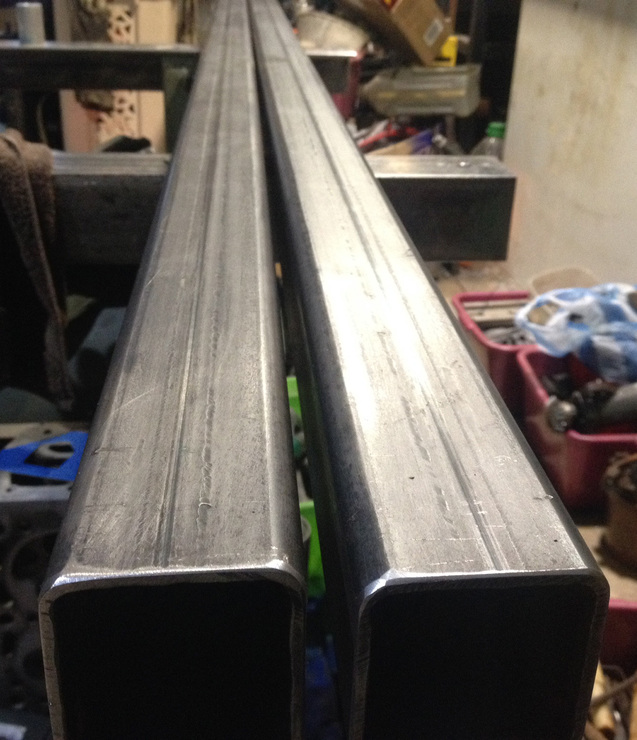

Meghoztam a vasat, és sajnos görbék![#nemtudom] 4 -4 mm van bennük, ha összeforgatom.
Na elővettem a kis prést hogy kiegyengessem.

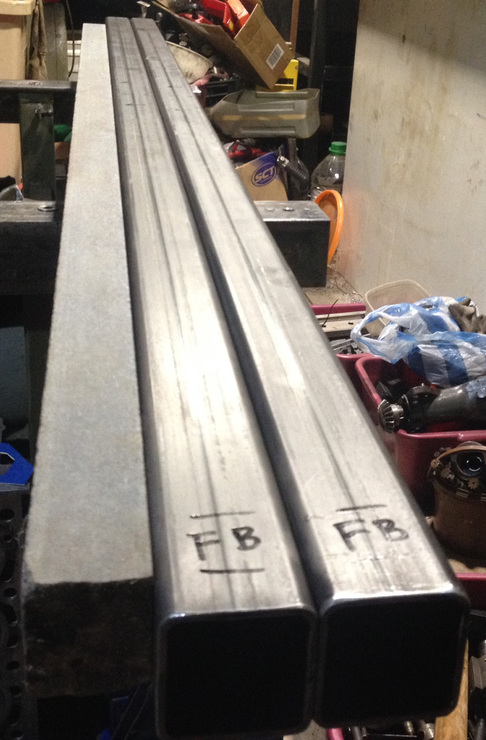

Vágtam egy 50 x 60 x 2000 gránitcsíkot is a sík ellenőrzéséhez.(ennél pontosabban nekem nem kell)
A préselés és az eredmény a képeken látható.
A haverommal még nekem is fel kellett másznom a présre.
0 lett a görbülés. lefotóztam görbülettel és anélkül is.
Ja és 2310 mm a teljes hossz ez lesz a Z.



[sufnituning]

Vagyis az X[#wilting]

[jani300]

Néhány percig kerestem a prést !

[sufnituning]

[#kacsint]

[svejk]

"Vágtam egy 50 x 60 x 2000 gránitcsíkot is a sík ellenőrzéséhez."

No igen,így könnyű.

[svejk]

Jani300 megoldotta volna pár pontmeleggel...
