Plazmavágó gépek építése

[fn47xk7ei]

Pilot csatlakozó direktbe kötése lehet gyári megoldás is mert a ferdeszeműek ilyen aprósággal nem foglalkoznak . Drágább gépeken is olcsó megoldásokat használtak , például négy-öt darab ptc sorbakötve a pilotáramkörben de ez a megoldás viszont gondot okozott a többszöri rövid időn belüli gyújtásoknál mivel nem volt idejük visszahűlni így egy idő után gyújtáskimaradást lett a vége .Meg persze a fúvókák élettartama is sokkal hosszabb ha a pilotáram le van kapcsolva üzem közben .

[7ud56hfzi]

Igen, ilyenre gondoltam én is. Biztos, hogy nem gyári megoldás, mert zöld-sárga földelő vezetékkel van megoldva az átkötés. Gondolom olyan volt.

[remrendes]

Igy mar vilagos. [#eljen] A kapcsolas, csak a megszakitasra van. Ezek utan ertem, hogy miert egy regi trafos gepet hasznalsz.

[fn47xk7ei]

Nekem jelenleg HF gyújtású fej van felszerelve és a plazmavágóm éppen újratervezés alatt van mivel a régi vezérlése gyakran nem működött már és rajzom meg nem volt a javításhoz így csak egy opció maradt a számomra - minden vezetéket kidobáltam belőle és újraépítem inkább .Ha lenne pénzem persze vennék egy jól működőt .. de hát ez van , ezzel kell együtt élnem .[#rinya]

[remrendes]

Azert mar igy is elorebb tartasz, mint en En meg mindig hely szukeben vagyok, de CAD-ben mar tobbszor ujraterveztem en is. Most epp huzott laposacelbol gondolkozom. Ez eleg egyenes es viszonylag olcso.

[frob]

Sziasztok plazmások

Felmerült hogy lehet kellene egy kisebb gép max 5-6mm es vastagságig lemezt vágni, de főleg vékonyabb 1-2mm es lemezeket...
A kérdés az lenne, hogy mennyire pontos a vágás, ha egy profi lézer vágót veszünk alapul ( tudom bekerülési költségben pár nagyságrenddel arrébb) akkor ehhez képest milyen minőséget lehet elvárni?

Pontosság? tudom nagyban függ a mechanikától de tegyük fel az hozza a kívánalmakat.
szóval egy optimális esetben...

esetleg tudtok rajzot és utólagosan méretezett készterméket mutatni?

Előre is köszönöm!
R.

[frob]

Még egy dolog felmerült bennem.
Melyik sima plazmavágó tápegységet lehet legjobban használni eme nemes célra, természetesen szigorúan hobby kategóriában maradva, mert hogy nem tonnaszámra akarok vágni, legalább is egyenlőre

[fn47xk7ei]

Igen , a hely már megoldódott nekem és bőven van tér a sok lomnak de az asztal áttelepítése még hátra van .

[remrendes]

Az ivnek van egy szelessege, ami allando lv-nal (jol mukodo THC-val) viszonylag allando. Ha jol offszetelsz, akkor valoszinuleg egesz jo eredmenyeket kaphatsz.

[remrendes]

Mehanikai atepites is lesz? Mi nem tetszett a gepen?

Meg egy kerdes. Akkor akar ezt is be lehetne gyujtani HF nelkul?

[fn47xk7ei]

Nem átépítés hanem áttelepítés lesz mert bérelek egy nagyobb műhelyt és ott akarom majd működtetni a plazmavágót . Jelenleg a garázsomban van de így a gép körül csak 30-45 cm szabad hely van .Amit belinkeltél gépet az HF gyújtású és Trafimet A100 pisztoly van rajta ha jól látom .

[fn47xk7ei]

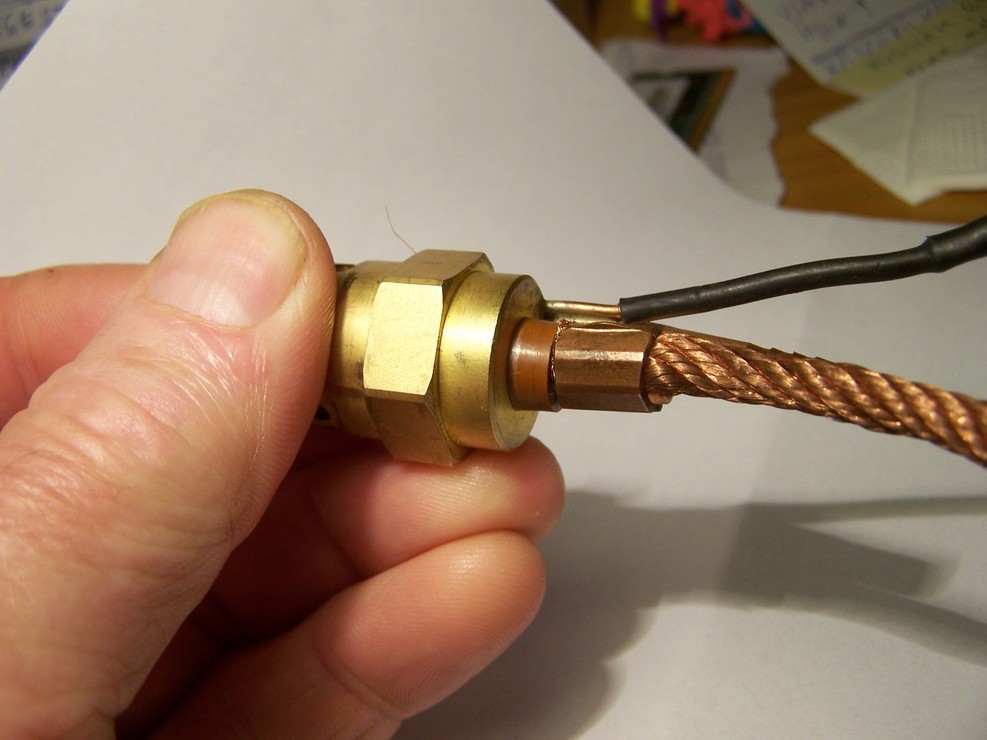

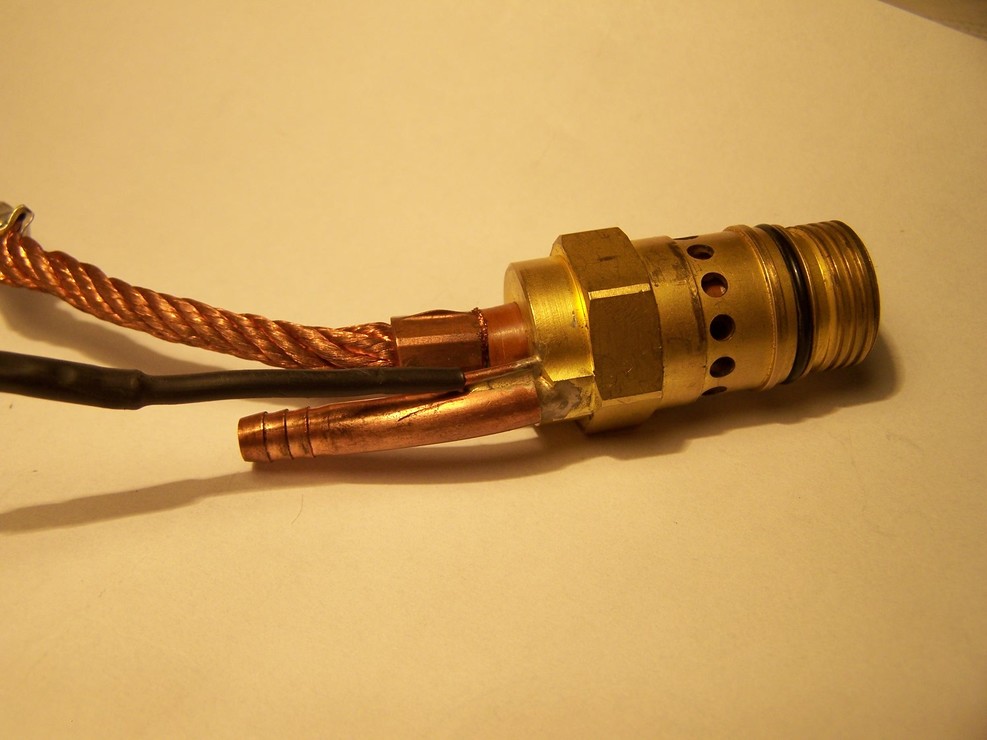

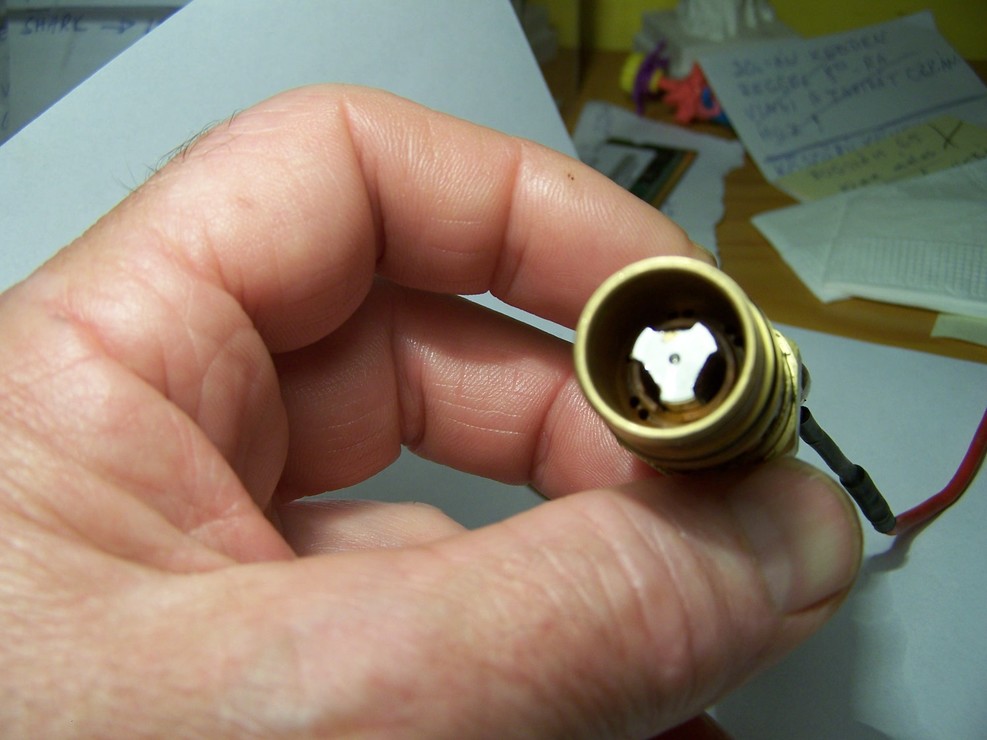

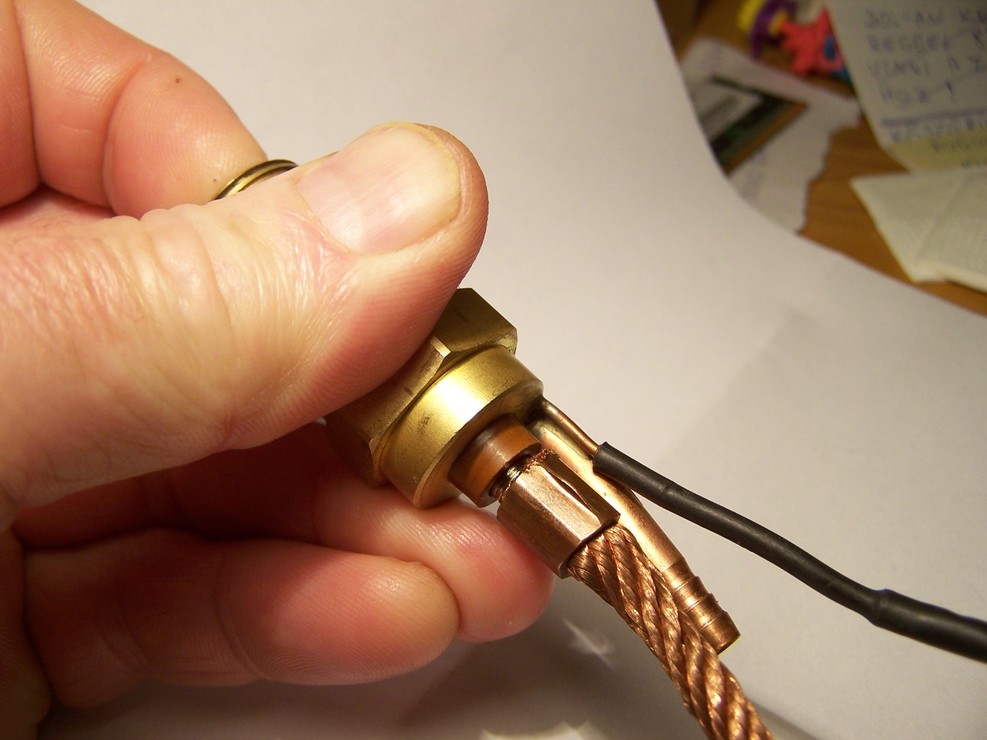

Éppen itt van az asztalomon egy nagyobb liftes nyak . Onnan lehet felismerni , hogy a közepén egy dugattyú van és ha középen megnyomod akkor pár mm-ert hátra tud mozdulni . Persze ha össze van szerelve akkor meg egyszerűen rámérsz műszerrel és a pilotáramkör vezetéke és a főáramkör vezetéke között zárlatot mérsz .



[fn47xk7ei]

A 6. perctől látható az S45 elektródájának mozgása .

[remrendes]

Igen, igy van. Ezert kerdeztem, hogy begyujthato e valahogy a lenti modon.

[fn47xk7ei]

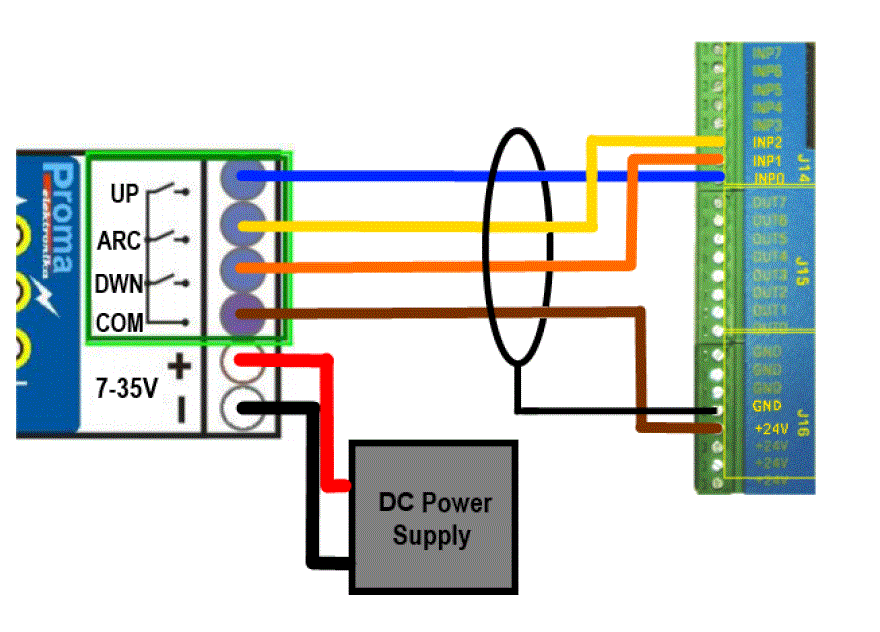

Megint előtérbe került nálam a THC megvalósítása . Nézegetem ezt a rajzot is amit közzé tettél de szerintem eleve hibás a gondolkodás módja mert a Proma nem tud step jeleket generálni csak relés kimenetei vannak . Így kellene gondolkodni ( ez is Proma ajánlás ) azaz a controler bemenetére kell jelet adni és abból tudja a program , hogy alacson-magas vagy megfelelő az ívfeszültség és ennek alapján adja ki a step ill. dir jeleket és persze még így tudja is hol tart éppen a Z tengely .
