Sziasztok!
Ha már ilyen népszerű lett ez a plazmás topik valaki nem tud egy tuti zavarszűrő megoldást?(STHALWERK géphez)
Előre is köszönöm!

[fn47xk7ei]

Ezzel az a baj , hogy csak egy videó a THC-s plazmavágó fejmozgásról de sajnos semmivel nem vagyunk előrébb vele . Láttam én is gyakorlatban THC egységet de az még nem jelenti , hogy meg is tudnám építeni .

[fn47xk7ei]

Egyenlőre szerintem azt a rajzot lenne jó megvalósítani amit lerajzoltam - az is jó és olcsó is , két darab 50 forintos ic és alig pár alkatrész . Ami számomra fontos volt , hogy kijelző műszerekkel vizuálisan látod mennyi az ívfeszültség ( nekem ezek a műszerek voltak drágák de olcsóbbakkal is meg lehetne oldani ), és az up-down feszültségeket azaz hiszterézist értékeket is láthatod . Szerintem stabil szerkezetetnek lehetne az alapja de meg kellene várni , hogy még valaki összedobja és elmondja a véleményét róla . Sajnos ma sem tudtam a THC-val foglalkozni mert egész délelőtt havat lapátoltam .

[fn47xk7ei]

Lett valami eredmény ?

[s7manbs8]

Ajj, dehogy, még a házrendezésnél tartok előbb.

[fn47xk7ei]

Gondoltam tegnap este , hogy szánok egy csepp időt a THC építésre . Szerencsére nem volt a közelemben a hőn szeretett szerszámom a 2 kg-os kalapácsom mert biza előszeretettel használtam volna ![#gun]Elővettem egy új 200 mV-os panelműszert mondván haladjak és átalakítom 2 V-osra ...egyszerű mint a faék mivel csak az RA és az RB ellenállás feszültségosztón kell módosítani . Hivatalosan 2 V-os méréshatárnál 10 Mohm és 1 Mohm az értékük .Kicseréltem és beforrasztottam az 1Mohmosat ... megint kudarc!!!!!!!!!!!!!!![#boxer]Az agyam már eldobom mert e kis ökörség miatt nem tudok tovább lépni . Már több pénzt fektettem ezekbe a sz.r DC panelműszerekbe és a mai napig nem tudok tovább lépni . Ami másnak qr.a egyszerű úgy látszik nekem ez a mumusom .Tudom egyszerű lenne rendelni de hát ezt a két panelműszert is azért vettem itt a fórumon , hogy biztosan jó lesz , de nem és nem .Nem akar sikerülni.El vagyok átkozva .[#eplus2]

[fn47xk7ei]

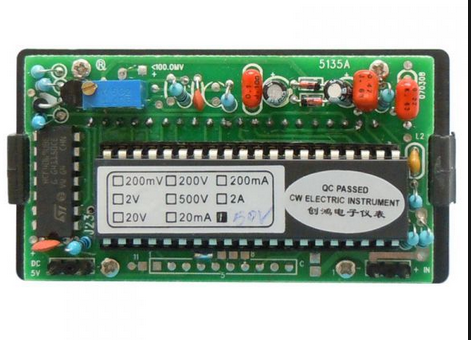

Erről a típusról lenne szó (7107),de ragaszkodok hozzá mint a jó anyóshoz .Nincs valakinek elfekvőben egy darab ?



[Rabb Ferenc]

Lehet, hogy mást is meg kell változtatni.

Az 1. táblázat tartalmazza a változtatatndó alkatrészeket

[svejk]

Azokat csak akkor kell ha maga az IC-t akarod 2 V-os tartományban üzemeltetni(full scale).

Csikarc esetében elég az előosztót megváltoztatni, illetve kiválasztani a kellő tizedespontot.

Az persze megint más kérdés, hogy hogy fognak ezek működni a zavart környezetben, de ezt majd megint a próba fogja eldönteni.

[fn47xk7ei]

Ma reggel még próbálkoztam vele de most már teljesen feladtam a dolgot . Akármilyen értékű osztót tettem bele semmi nem változott . Kettő műszerrel is elszórakoztam de gyorsan befejeztem mert az idő pénz , inkább veszek valakitől egyet vagy rendelek .Az érdekesség , hogy kettő panelműszer egyből sikerült sima fesz. osztó ellenállás cserével és jól működnek de mivel 3 darab panelműszer kellene és már méretre van alakítva a helyükön a kivágás így csak görcsölök . Hihetetlen , hogy egy ilyen egyszerű dolgot nem tudok megcsinálni .

[Rabb Ferenc]

2V (1.999V) helyett mennyit mutat és milyenek az osztó értékei?

[fn47xk7ei]

Már 300 mV környékén túlcsordult (1). De már nem akarok több időt rászánni mert így is nagy veszteséget okoztak ezek a műszere. Elsőre azt gondolja az ember pár perc az egész aztán több..több.. a végén már azt sem tudja az ember mennyi időt elpazarolt rá . Túl kell lépnem rajta mert belemenni újabb meg újabb kísérletekbe nem szabad . Nem nagy érték inkább veszek egyet .

[fn47xk7ei]

Csak nem hagyott nyugodni a dolog és megint elővettem a panelműszereket mert tavaly az egyiknek a párját beépítettem a hegesztőgépembe és akkor is működött az 200 V-ra beállított feszültség osztó ...és megvilágosodtam ![#heureka]Ami a műszer mellett volt papír (csak úgy véletlenül ) az PM438-as műszerhez volt és ott a 2 V-os méréshatárnál RA=9 Mohm és az RB=1 Mohm igen ám de a dobozon HY5135 jelölés szerepel és ott vettem észre , hogy arra tollal ráírtam anno az RA és az RB értékét és akkor vettem észre , hogy a két műszeren fordítva azaz megcserélve van jelölve a két ellenállás . Nem szidtam a ferdeszeműeket mert az én figyelmetlenségem volt a hiba oka . Szóval boldogság ezerrel azaz most már jó a panelműszer már csak a tápját kell átalakítani 5 V-ról 9 V-ra .

[Rabb Ferenc]

Gratula, akkor öröm az élet! Soha ne add fel! [#wave]
