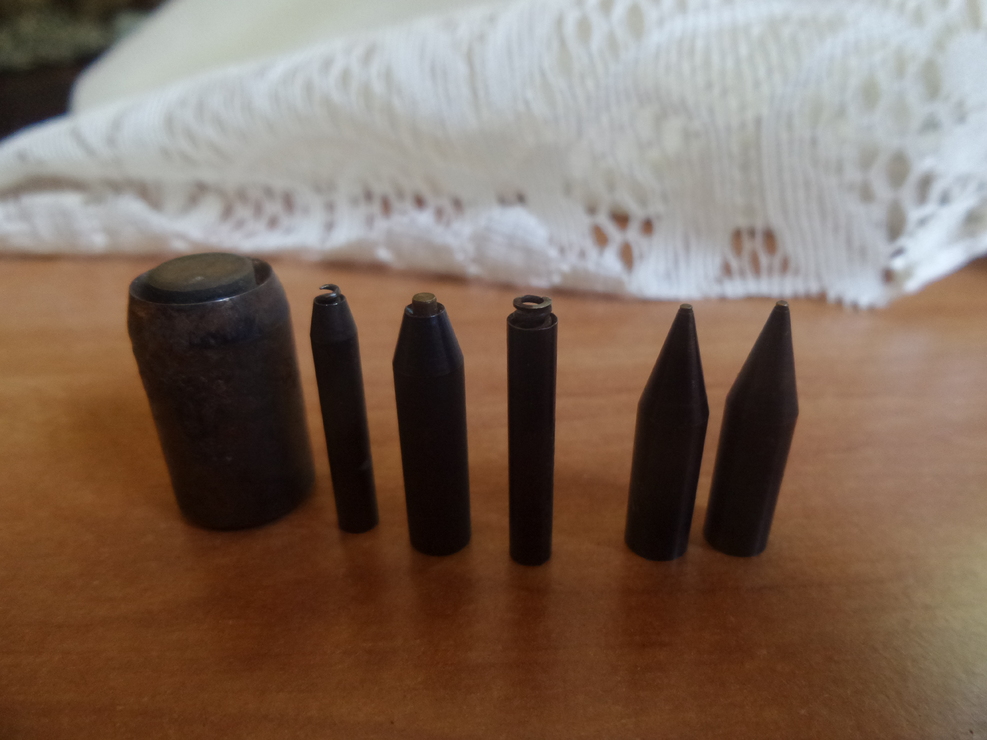

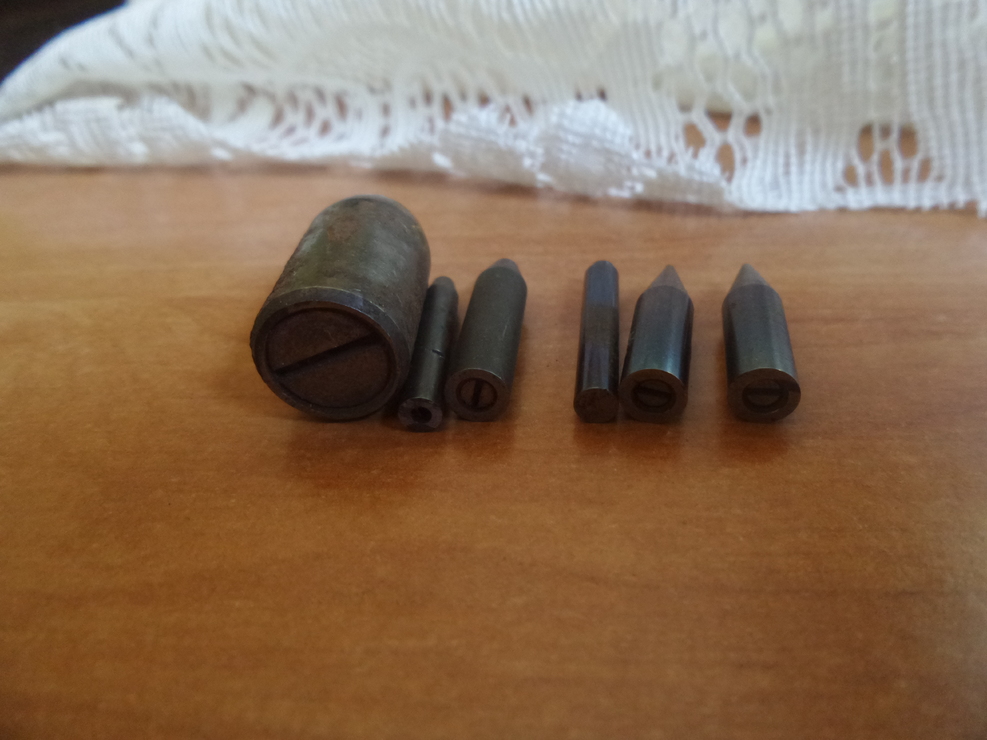

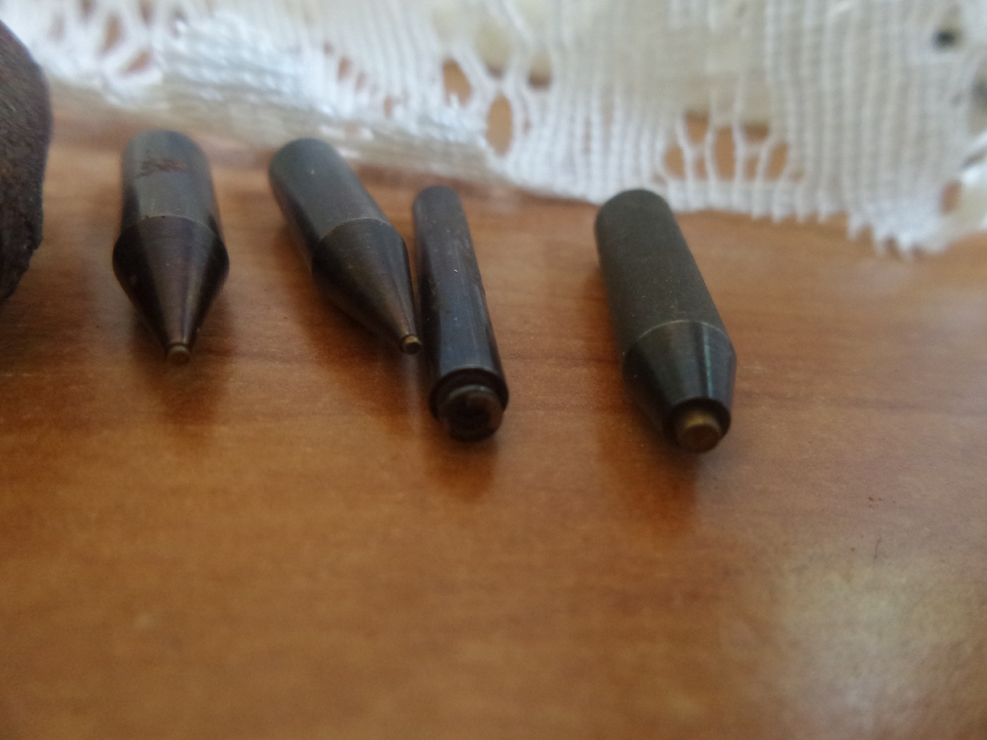

Most a lomok közül előkerült az a lyukasztó szerszám ami valami hasonló feladatra lett kitalálva amire talán Te is gondoltál.

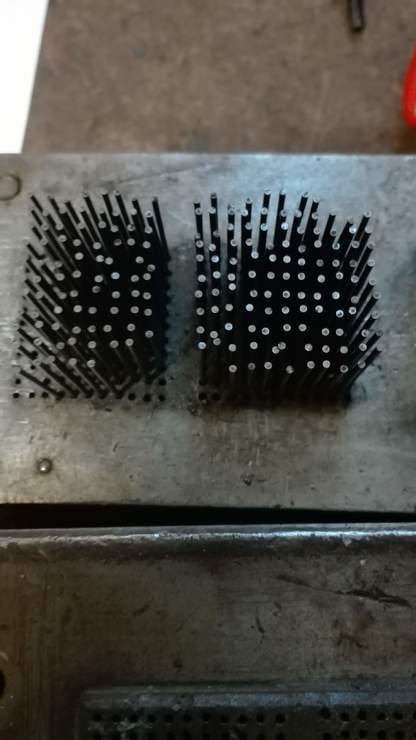

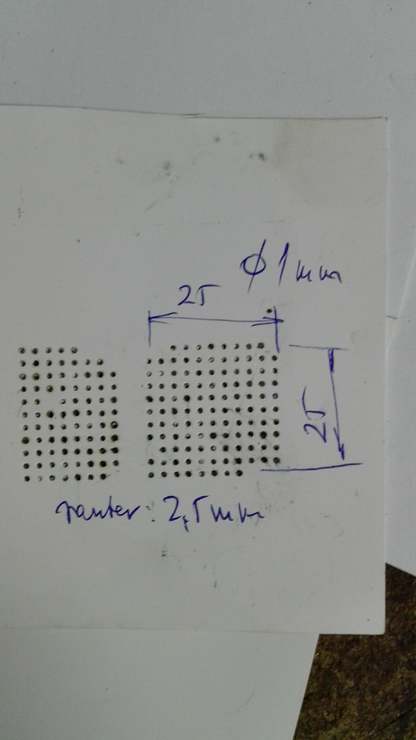

Sajnos a méretek nem teljesen stimmelnek. A kb 100 tüske 2,5 mm raszterban van és a lyukasztó átmérője 1 mm.
Ha jó emlékszem ez 0.3 mm acél lemezhez készült, de a 0.4 mm kartont is hellyel közzel kilyukasztja. A robbanási hézagnak kellene kisebbnek lennie.
Van egy táblázatom ami megadja a lemezvastagság és a nyírószilárdság függvényében a robbanási hézagot.
Sajnos minél lágyabb az anyag annál kisebb a robbanási hézag, tipikusan 1 század mm a vágórés, ezt oldalanként kell érteni. tehát 1 mm lyukasztó átmérő esetén a furat a vágólapban 1.02 mm [#csodalk]

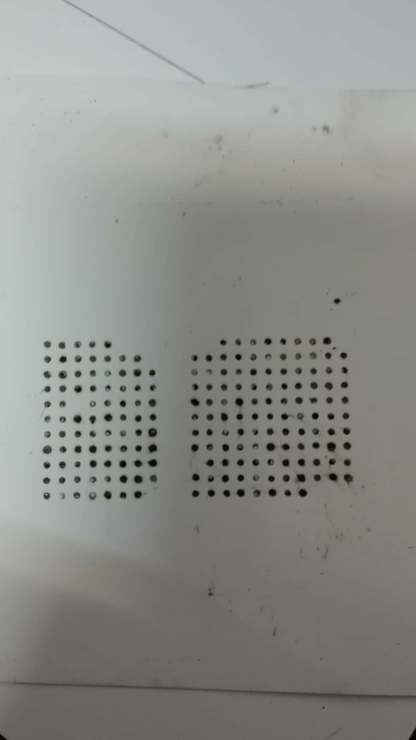

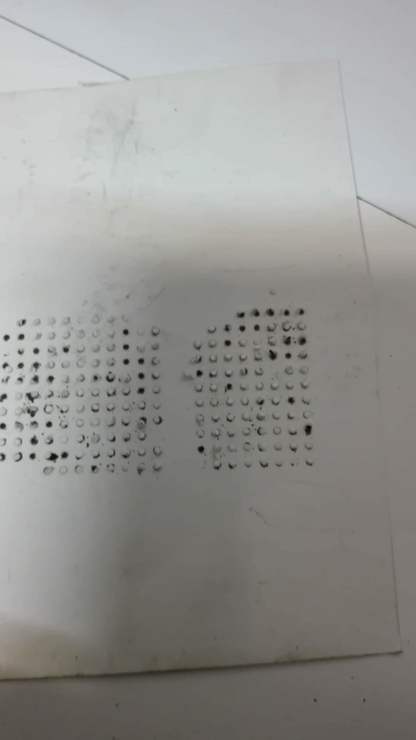

Az utolsó képen lehet látni a papír túloldalát meg a "sorját" ami itt abban nyilvánul meg, hogy nem szakad körbe, hanem csak lehajlik.

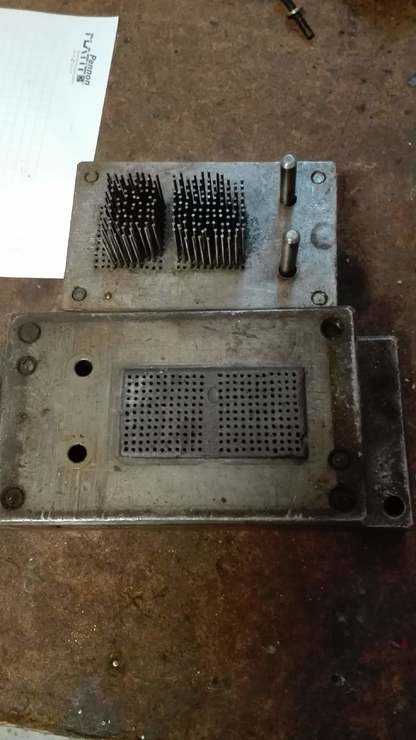

Az ábra kialakításához a nyomólap levétele után a felesleges lyukasztókat ki kell szedni. A karton papírt könnyedén meg lehet nyomni egy asztali karos könyökprésen.



[Motoros]

A vágórést nem bonyolult elkészíteni. A vágólapba dörzsöltek a furatok és a lyukasztókat pedig mínuszosra kell köszörülni.

[swghderh5]

Szia!
A "robbantási hézag"-t az nem kell ilyen vékony papírnál! Én 20 éve 1-3mm-s kartont lyukasztok "h"-s tűrésű saját készítésű lyukasztóval és azóta sem volt gond(átmérő 1.5 és 2.0 mm-s lyukakkal)Csak ahogy írták homorú köszörülés kell!!
(így akár 10-15db-t is összefoghatsz)
Én a helyedben egy "hálót"(mátrixot) készítenék és oda teszed a lyukasztókat ahova kell! Gondolom változtatni kell időnként a lyukak helyét
Bocs,hogy belekotyogtam...[#nyes]

[robroy007]

a homorúra köszörült vég csökkenti a vágó erőt is, alakítja a hulladékot

a dosszié papír lyukasztói is mind két tüskés éllel kezdik a vágást aztán végig halad az él a kerület mentén

a roppantási hézag függ az anyagtól, a vágott él minőségétől, anyagvastagságtól, pontossági elvárások,

nagy rés hosszú élettartam, kedvezőtlenebb vágott él, rosszabb pontosság

igaz el kell dönteni, hogy a lyuk vagy a kieső kell nekünk

[Varga László]

Felesleges vágó bélyegeket csinálnod!
A nyomdászatban van lyukasztó 23,8 mm magas szabványos.
egy rétegelt nyír lemezbe belefúrod a dátumvariációkat.
Beleütöd a kívánt dátumot,és kell hozzá egy karos prés (a farkasnál volt a minap)egy sík acéllap és egyszerűen stancolod.
A lyukasztók az egy 23,8 mm magasságú 2,5 átmérő, és egy rugó van a homlokvágóél közepén ami a konfektit kinyomja.

[Motoros]

Olyasmi ez mint a bőrlyukasztó...egy cső alakú élezett peremű szerszám, belül a kilökő?
Ilyen kis méretben még nem láttam, nem lehet valami olcsó.

[Varga László]

Olyasmi!



[swghderh5]

Nem akarok vitatkozni senkivel,de ott vannak a lyukasztóim és a 20-éves gyakorlat.......Mindenki úgy csinálja ahogy tudja. ÉN készítettem a lyukasztókat és dolgozom is velük a mai napig...de kinek a pap kinek a papné....Azért ne felejtsük el,hogy mit lyukasztani a kolléga!! Kb. 3-4 tized vastag fóliázott papírral kell dolgoznia...

[vadember]

Nem hisznek a szemüknek. Sokan szeretik túlbonyolítani az egyszerű dolgokat.

[PSoft]

Köszönöm az ismét hasznos hozzászólásokat a "lyukasztó témámhoz".
Laikusként, én is [#3290@Tóth Görgy] és [#138@Motoros]  Fórumtársunk meglátásai/tapasztalata fele hajlok.
Nem akarom én ezt a lyukasztót túlbonyolítani, a legegyszerűbb, működő megoldás a célom.
Nem is lesz napi használatban, időszakosan, évi 50-100 lyukasztás a feladata, nem több.

Mint lentebb már írtam, saját elképzelés szerint készülget egy "prototípus", 3D nyomtatott elemekből.
Hogy erre jó lesz-e a műanyagból nyomtatott verzió, ez is kérdés, de...
Talán, igen.

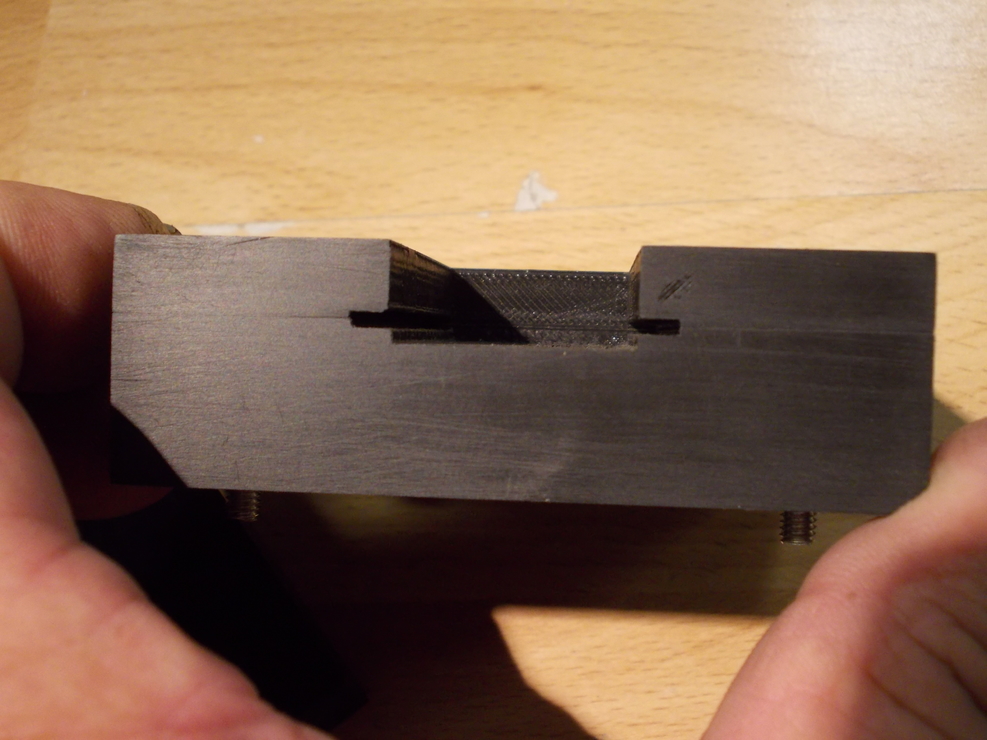

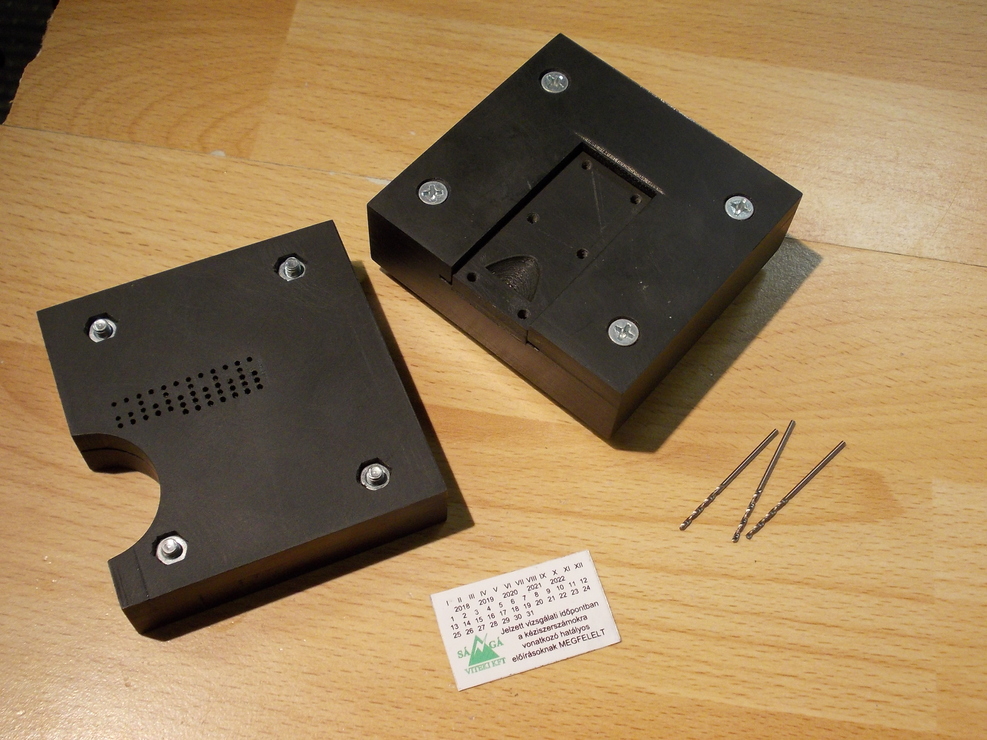

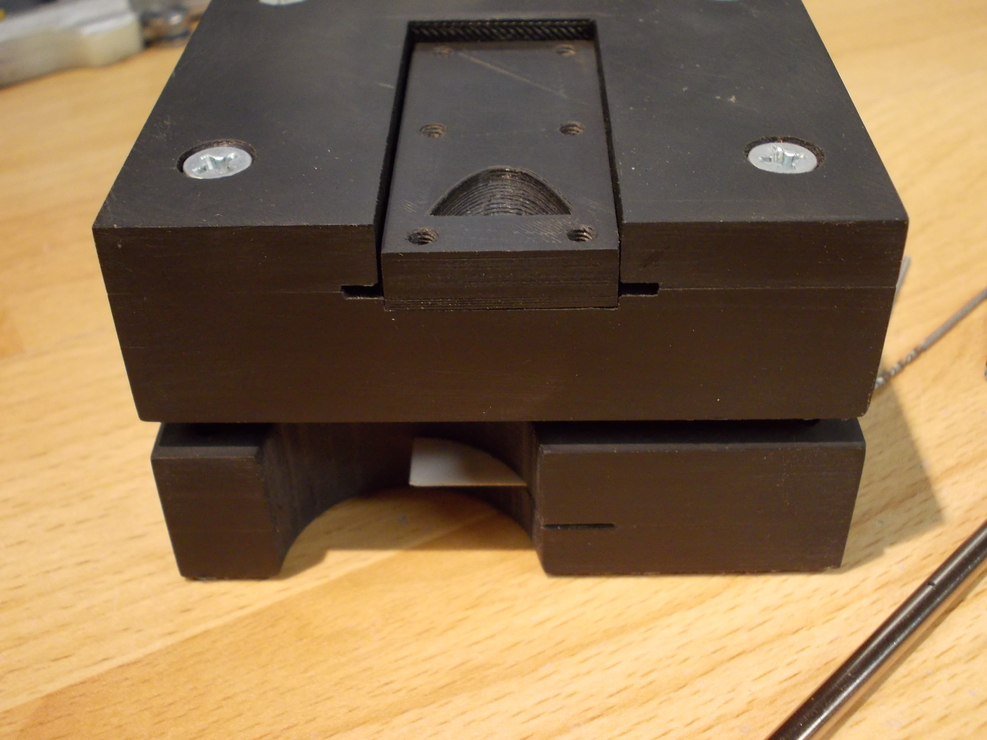

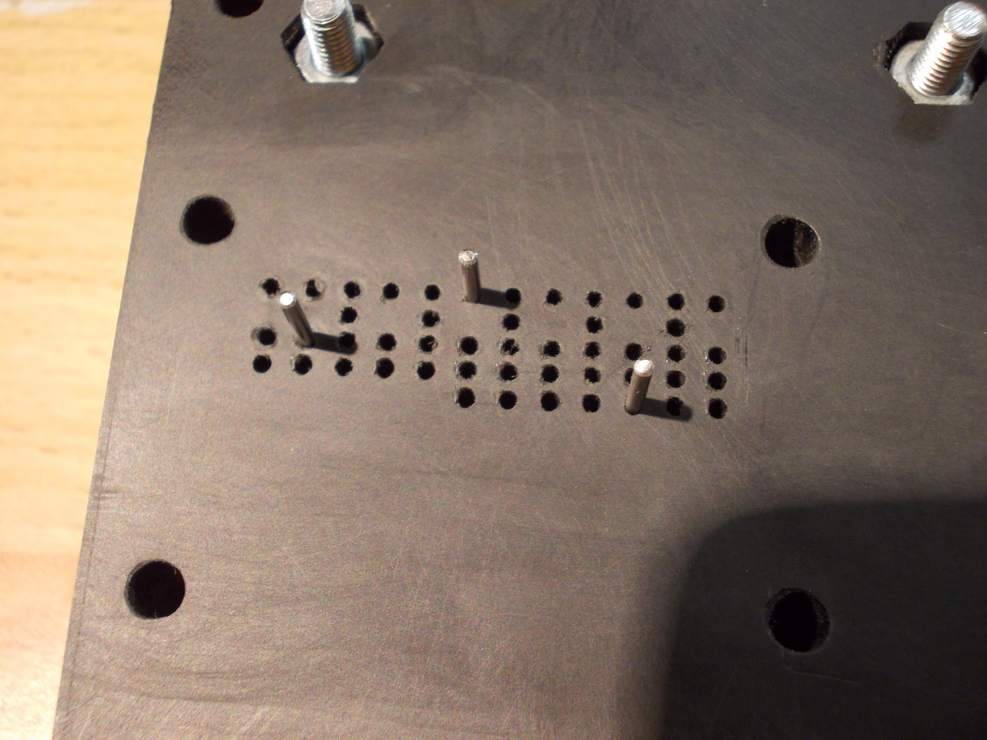

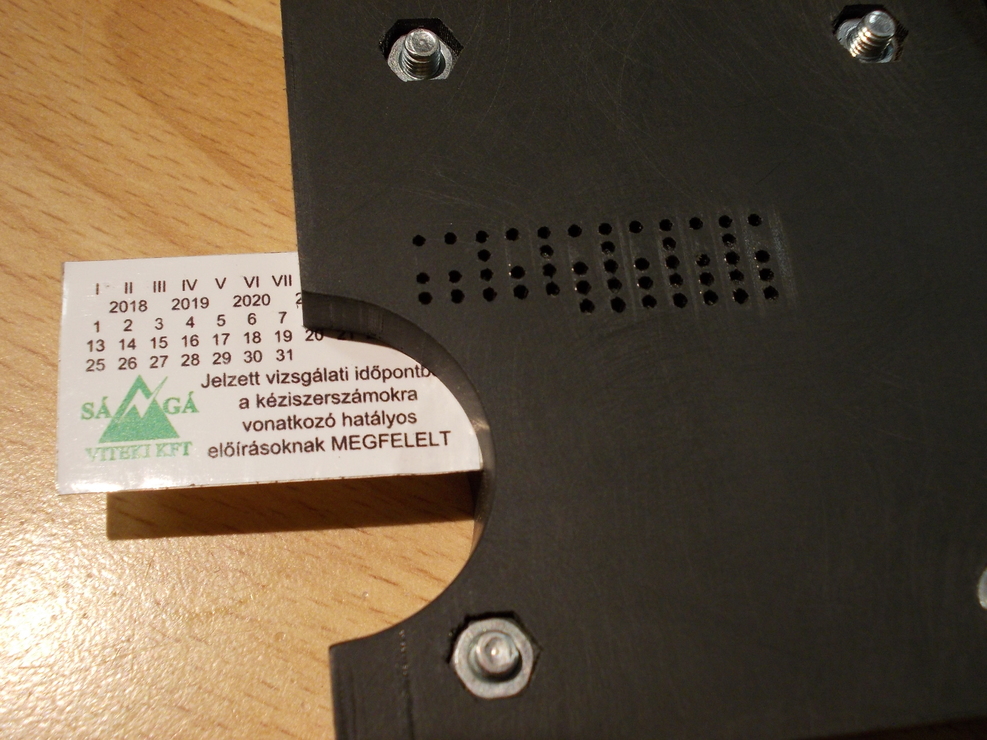

Pár kép az elképzelésemről...



[swghderh5]

Nem akarlak elkeseríteni,de nem biztos,hogy a műanyag az alsó szerszámnak is jó lesz! Mivel pár darabot készítesz így a megvezetéshez elég a műanyag,DE az alsó részét legalább egy 6082-s aluból (2-3mm-s) készítsd el nehogy "csak" szakítsa a papírt. Mindig a fólia oldalról lyukaszd(bár erre Te is rájössz) Egy betét lapot készíts hozzá amit cserélni tudsz,ha már elkopott. Sok sikert hozzá [#kacsint]

[zozo]

Szerintem nagyon ügyesen megoldottad. Ha a vágólap kikopik, teszel a lyukakba valami vékony csőből perselyeket. Tutira találsz hozzá valamelyik fiókodban [#kacsint]

[PSoft]

Köszönöm, megfogadom a tanácsodat!

[NickE]

Erre a mechanikára azt írják, hogy csak műanyag és fa munkákhoz jó, fém gravírozás és felületi munkákat lehet vele végezni, de maráshoz nem jó.

Ennek ellenére a youtube-on elég sok alu márós videó van még ennél kisebb gépekkel is.

Szerintem ez annyira nem gyenge, hogy óvatosan ne lehessen vele fémeket marni. Tévedek?

[zozo]

Van az a kis átmérőjű maró, kicsi marásmélység, kicsi előtolás, amivel képes lehet alut marni. -egy darabig...
