Mechanikai ötletek

[svejk]

Van nekem is 2 db 1700 hosszú 45-ös 3-3 kocsival.
A soha el nem készülő CNC esztergám lesz belőle.

[wkbgzy80t]

Biztonságérzetet ad, ha van a háznál néhány ilyen felfoghatatlan teherbírású sín.

[remrendes]

Hmmm, koszi, ezen nem sok terheles lesz...

[svejk]

Nyugodtabban is alszok azóta. [#vigyor2]
De tudni kell elengedni is dolgokat.
Ma sajnos már nem kapnám meg érte azt mint 8-10 éve mint amikor én vettem.

[a86ifm7g5]

Sziasztok kedves fórum társak!

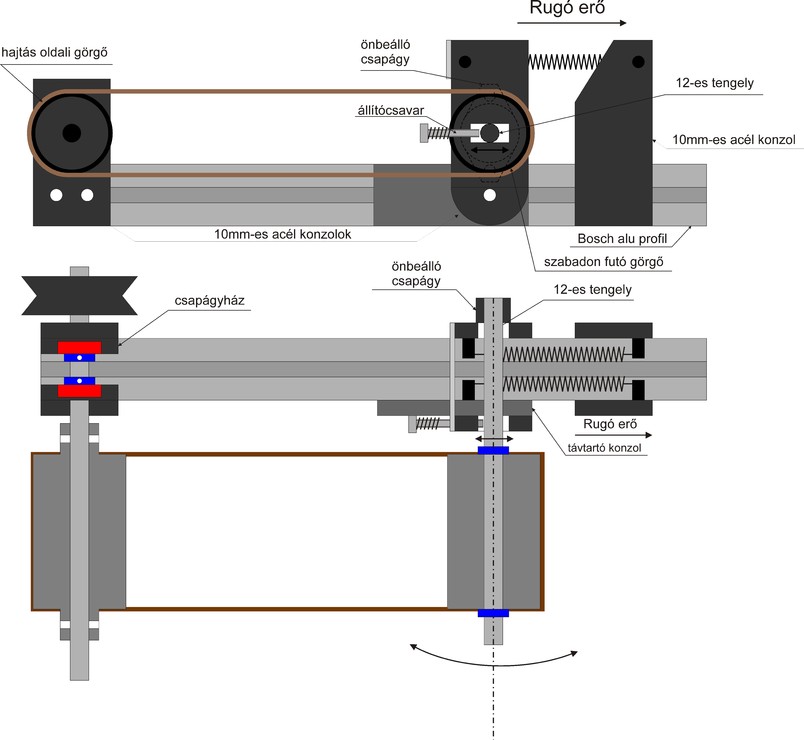

A véleményetekre, tanácsaitokra van szükségem. Építeni szeretnék egy asztali szalagcsiszolót. A tervek körvonalazódtak már a fejemben. Mellékletben itt egy kép  vázlat is. Szerintetek jó e ez az elgondolás? Elsősorban a szabadonfutó görgő szalagpálya állítása kapcsán tettem fel a vázlatot, illetve kérdezlek benneteket.

Röviden:

A szabadonfutó görgő konzolját rugó húzza hátra felé, ezzel feszítve a szalagot. A szalag lefutását megakadályozandó teendő ugye a tengely szögének kis mértékű állítása. Ez az állítócsavarral történne. A tengely egyik pontja fixen egy önbeálló csapágyba van rögzítve, a másik vége viszont a konzolban lévő "nút"-ban el tud mozdulni az állítócsavar segítségével. Természetesen mindeközben a rugó folyamatosan húzza a konzolt, feszítve ezzel a szalagot.

Jól gondolom?

Köszönöm szépen.



[Csuhás]

Ha így készíted el akkor a tengely billentést a tengely külső végére tedd. Nem jó a futó szalaghoz olyan közel állítgatni. ( Egyébként jobb volna a csuklósan szerelt álló tengely csapágyazott görgővel. )

[RJancsi]

Persze jó a tengely szögének csavaros állítgatása is, de őseink a transzmissziós hajtásnál már régen feltalálták a hordósítást. . Ha a laposszíj-tárcsa enyhén hordó alakú akkor magától középen tartja a szalagot. Ebből a szempontból mindegy, hogy csiszoló vagy erőátvivő szíjról van szó.

Ebben a pdf-ben a 2. oldalon látható a különböző tárcsa átmérőkhöz és szélességhez tartozó hordósítás magassága.

[gaben]

Szia,

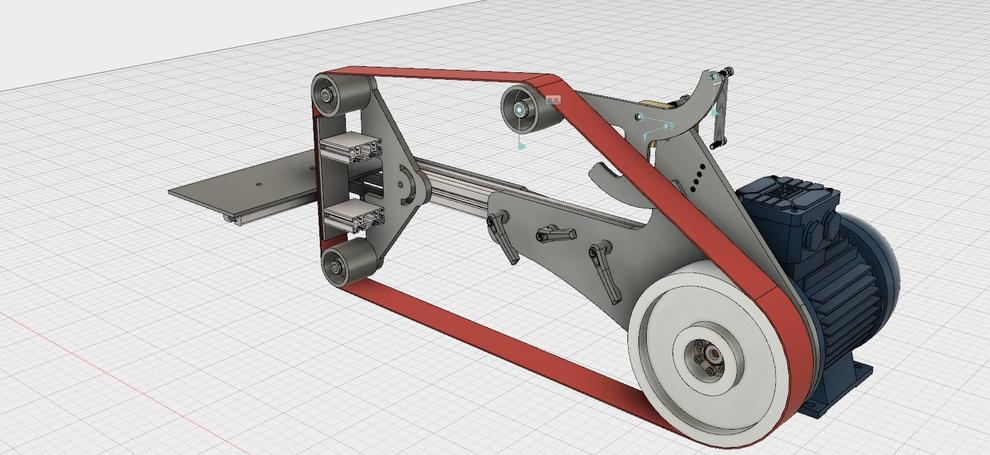

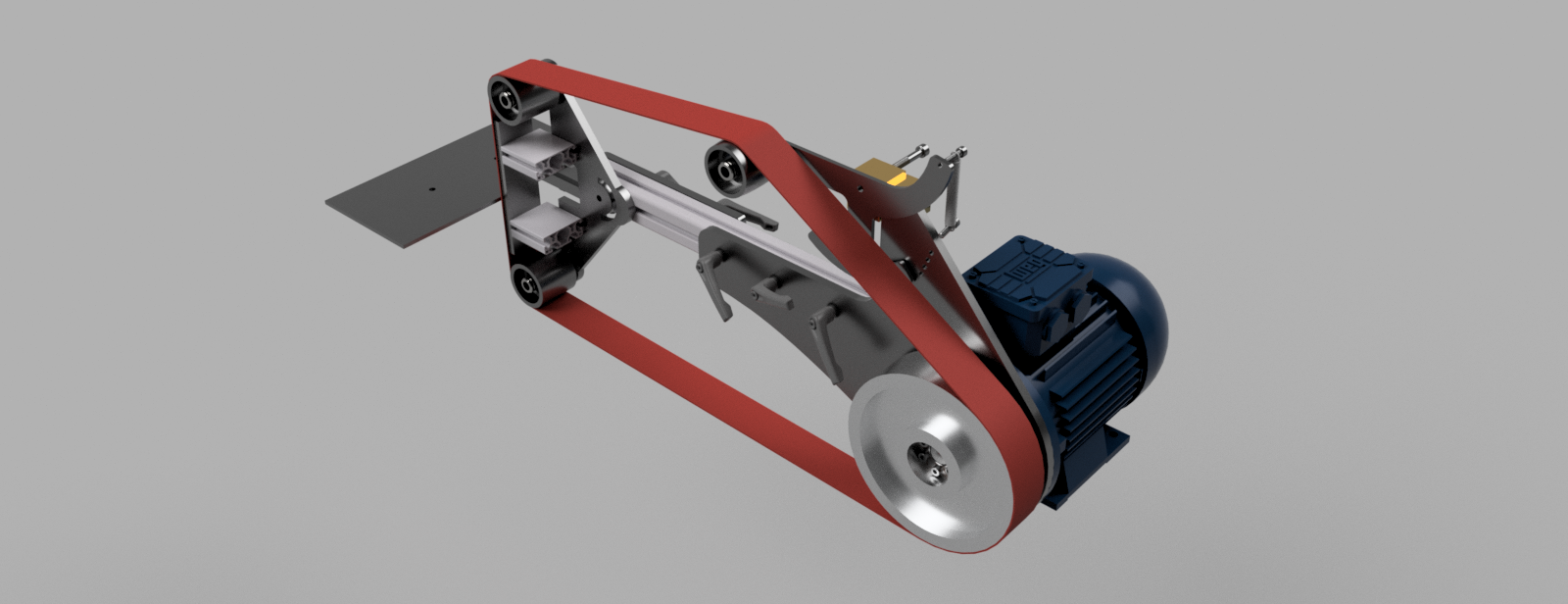

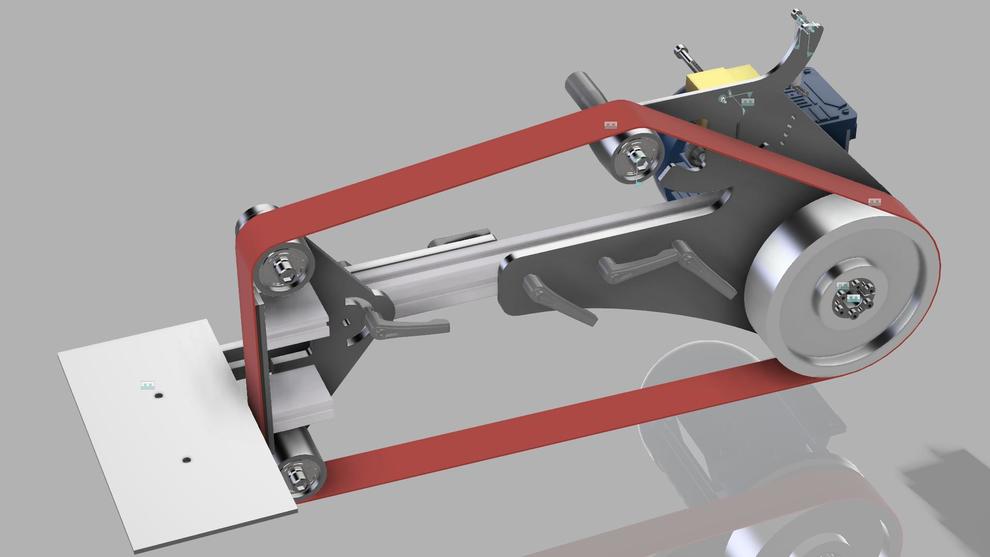

én a 3. generációs csiszagépemnél uganazt a feszítést alkalmaztam, amit a kisebbik csiszagépeimnél.
Rögtön a feszítőkaron van a billenőpont és a hordós görgő is.



[a86ifm7g5]

A csuklós megoldáson gondolkodom éppen. Valóban jobb megoldás lenne. Készítek egy tervet, aztán felrakom ide véleményezésre

Köszönöm szépen!

[Csuhás]

Szvsz készítsd el a Gábor által mutatott gépet. Jól használható masina, és ha jól tudom a tervek is közzé lettek téve. Magam is megépítettem Gábortól vásárolt lézervágott lemezek használatával. Pár kép az enyémről itt.

[a86ifm7g5]

Nagyon jó kis gép! Tetszik.

Nekem viszont vízszintes felületű gép kell, no meg viszonylag kis gép. A kézi szalagcsiszoló szalag kerül fel majd rá. Lemezeket, nyákot csiszolni kell majd.

[Csuhás]

Vegyél egy tescos szalagcsiszolót és rögzítsd fel az asztalra, ez lesz a legolcsóbb megoldás :- )))

[a86ifm7g5]

No igen. De akkor hol marad az építés, agyalás öröme?

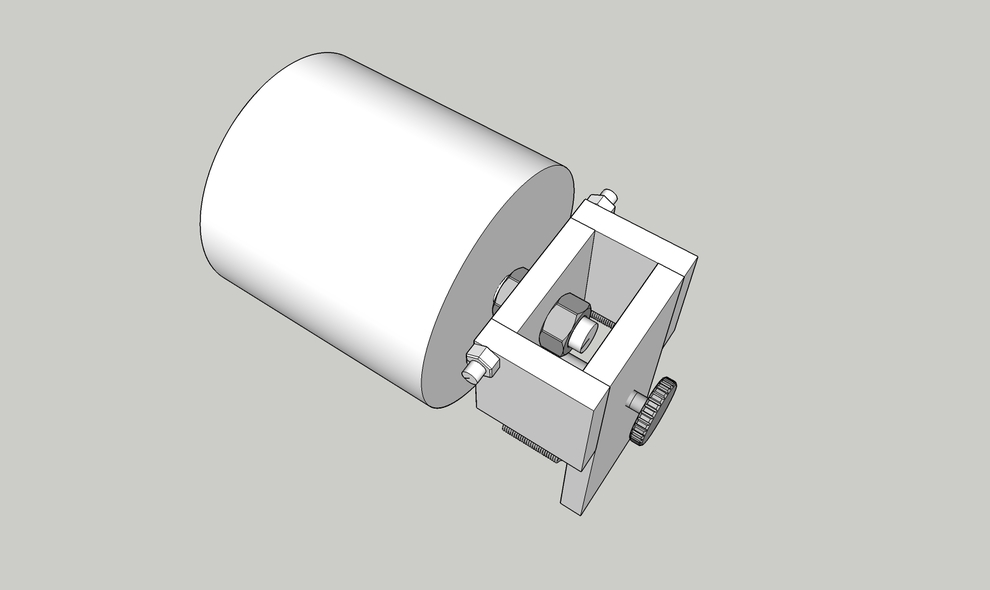

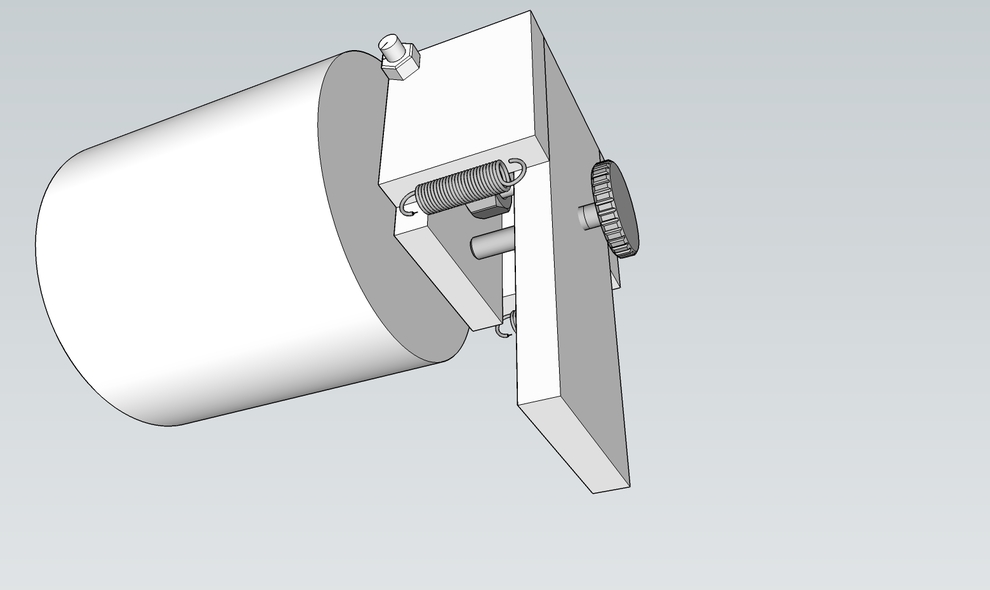

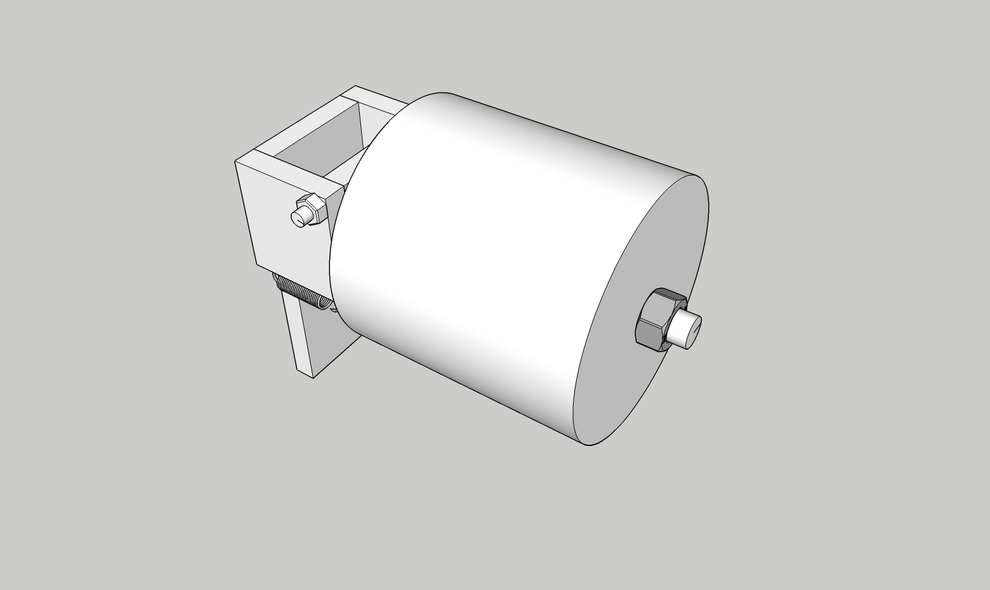

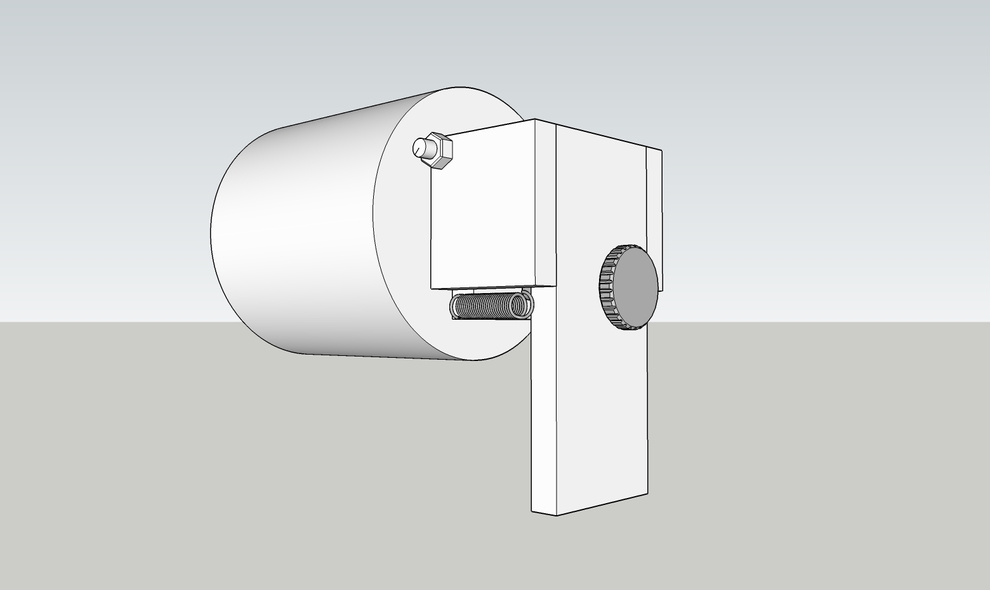

Közben készítettem egy terv részletet. Talán ez lesz a legjobb megoldás.



[Csuhás]

Egyszerűbb ha a két húzórugót elhagyod, a szalag úgyis nekinyomja az elbillenő részt az állítócsavarnak.

[a86ifm7g5]

Nem biztos, hogy nekinyomja. Mert a szalag nem felülről nyomja a görgőt, hanem oldalról.
