Mechanikai ötletek

[5kye5guy9]

Nem ragaszkodok hozzá, mindössze eddig fel sem merült bennem ez a megoldás
De tökéletesen igazatok van, próbálok akkor ebbe az irányba mozdulni, köszi!!!

[5kye5guy9]

Nem igazán értem, mire gondolsz. Mármint azt igen, hogy a cső egy stabil szerkezet, csak hogy építsen erre az ember síneket? ITEM-ből van ilyen, esetleg ilyesmire gondoltál?



[Szalai György]

svejk 15157
,,csavarásra a cső, hajlításra pedig az I szelvényszerűségek"
,,a kettő kombinációja lenne az igazi"

Erre kerestem a létező megoldást, nem továbbgondolva, hogy mit hogyan ehet rá rögzíteni.

[svejk]

Anno még a Csizi gépénél csövet akartam felhasítani, a hasítás mentén alul-felül két "szögvasat" ráhegeszteni, a síneknek.

A hasított csőbe 100 mm-enként duci holdkaréj bordák lettek volna hegesztve, csak annyi helyet hagyva, hogy a golyósorsó/anya páros elférjen.
Persze a szögvasak a végén síkba munkálva.

Semmi számítás, tervezés nem alapozta meg a dolgot.

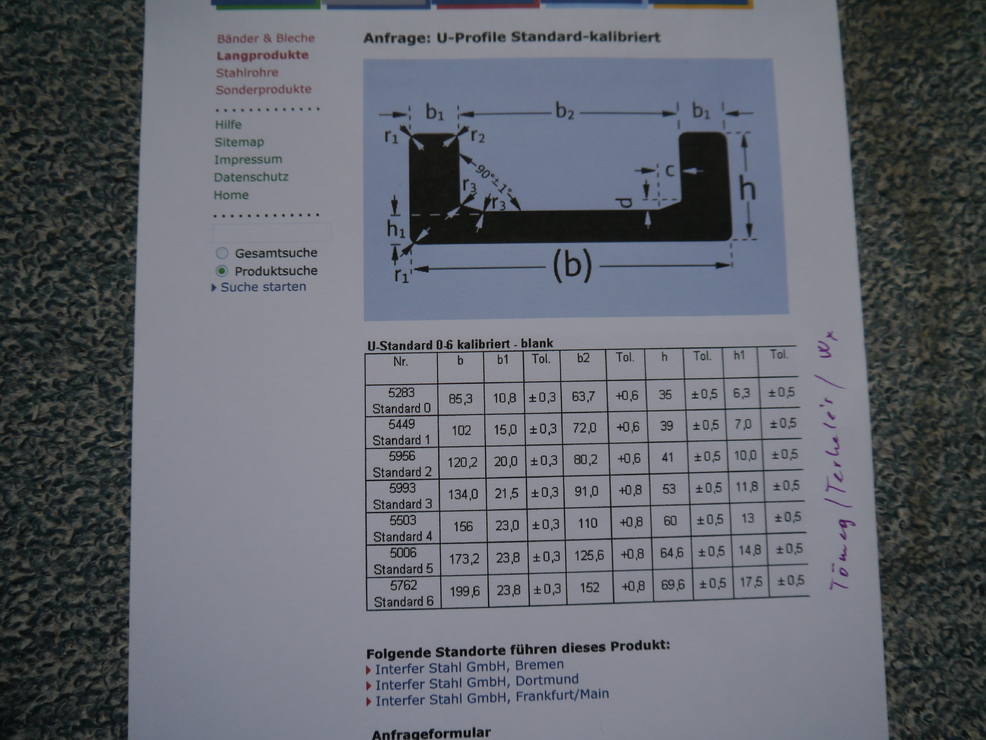

Aztán a végén találtam egy combosabb 100-as U gerendát 20 és 15 mm-es fallal.

Hagytam a csudába az egészet.

[TROMF22]

A Csizi gépépítő oldalán nem jönnek be a képek.
De ahogyan leírtad, valami ilyen profilt találhattál:

Targonca emelőtornyok profilja, belül párhuzamos oldalfalakkal.
Adott esetben ez tényleg nem kívánt sok további merevítést.



[PSoft]

Itt, megtalálhatóak a képek a Csizi épülő gépéről.

[TROMF22]

Igen igen. Kooperációban készült.
Nem ugrott be, hogy Svejknél is megnézzem.
Viszont a fotók alapján még az általam feltételezettnél is brutálisabb profilt találtak....[#smile]

[5kye5guy9]

Gondolkoztam azon a felvetésen, hogy a híd alsó rész nagyobb terhelést kapna. Nem mondom, hogy nem igaz, csak nem találom az okát. A csavarás középpontja a két X sín között középen van, tehát a hozzájuk tartozó erőkarok egyformák. Akkor miből jön az alsó rész nagyobb terhelése? [#nemtudom]

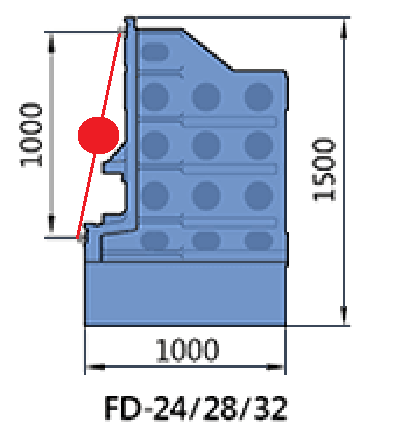

Gyuri által linkelt brutál kínai marógépen szerintem azért aszimmetrikus az alsó-felső rész, hogy a forgáspont ne hídon kívül legyen, így stabilabb az egész. Ezzel egyúttal helyet is generáltak az orsónak.
Vagy rosszul gondolom? [#nemtudom]



[D.Laci]

"A csavarás középpontja a két X sín között középen van, tehát a hozzájuk tartozó erőkarok egyformák."
Kicsit összetettebb a probléma.
Ha az alsó sínt tekintjük forgáspontnak akkor a felső sínt terheljük jobban. Ha a felső sínt tekintjük forgáspontnak akkor az alsó sín terhelődik jobban, de ilyen esetek nem igazán fordulnak ellő.

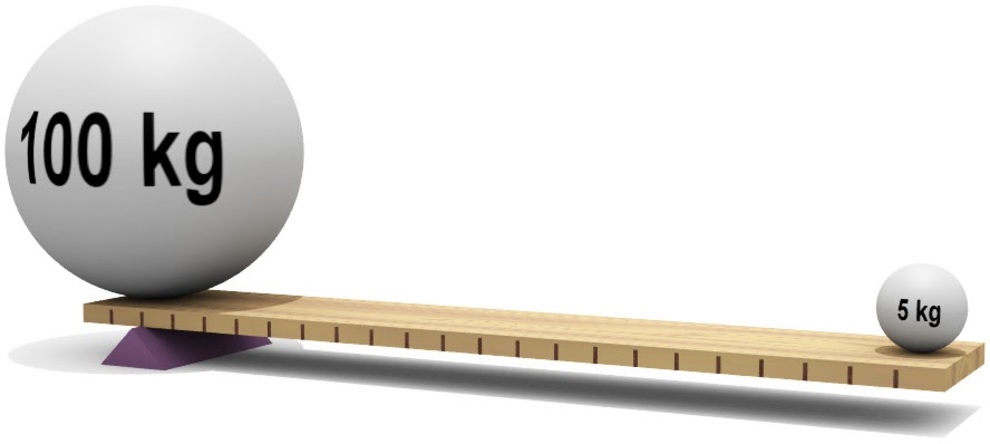

A te felvetésed akkor állná meg a helyét ha kétkarú emelőként kezelnénk, ahhoz az kellene hogy a Z tengelyt lentis és fent is hasonló irányú és nagyságú erők terheljék. ilyen eset sem fordul elő.
Sokkal összetettebb a probléma mint azt elsőre gondolná az ember.

[Szalai György]

A legnagyobb kitérést adó forgáspont, a két sin között akkor volna középen, ha nem lennének szilárd anyagból készült gerendára szerelve.
Ha a síneket tartó hídgerenda anyaga homogén is, a teljes híd szerkezete már valószínűleg nem az.
Így a csavarodás forgáspontja nem eshet a kén sin közötti felező egyenesbe, hanem hátrébb, valahol a síneket tartó gerendában lesz.
Attól is függően, hogy az alsó vagy a felső sin alatti szerkezetrész merevebb.
Vagyis, ha az alsó sin mereven meg van támasztva, a felső meg kevésbé, akkor a forgástengely értelem szerűen az alsó sin közelébe tolódik.
Mikor a legkedvezőbb, legkisebb a kitérés?

[5kye5guy9]

Hát ha lejjebb jön a forgáspont, akkor elvileg kisebb lesz a szerszámnál a kitérés, azonos megdőlés esetén... nem?
De ha a felső hídrész is egyformán erős, akkor ugyan feljebb lesz a forgáspont, de kisebb lesz a maró megdőlése, azonos erőre. Kérdés, hogy melyiknek jobb a végeredménye? [#nemtudom]

[svager]

Ezek szerint ha a háromszöget egy téglalapra cseréljük az emelő alatt,egyenletesen oszlik el a terhelés.



[wkbgzy80t]

Szerintem az nem kérdés, hogy egy merevebb vagy rugalmasabb híd ad-e jobb eredményt, ha ugyanott vannak a sínek mindkettőn (az asztalhoz képest is).

Lehet, hogy lejjebb alakul ki a forgáspont ha gyengébb a híd fölső része, de annyival rugalmasabb is lesz, hogy összesítve többet fog kitérni a szerszám.

[5kye5guy9]

Azt hiszem, az asszimmetriát elengedem. Biztos lehet valahogy valamit profitálni belőle, de megbonyolítaná a forma készítést, a megmunkálást, a Z tengely kialakítását...

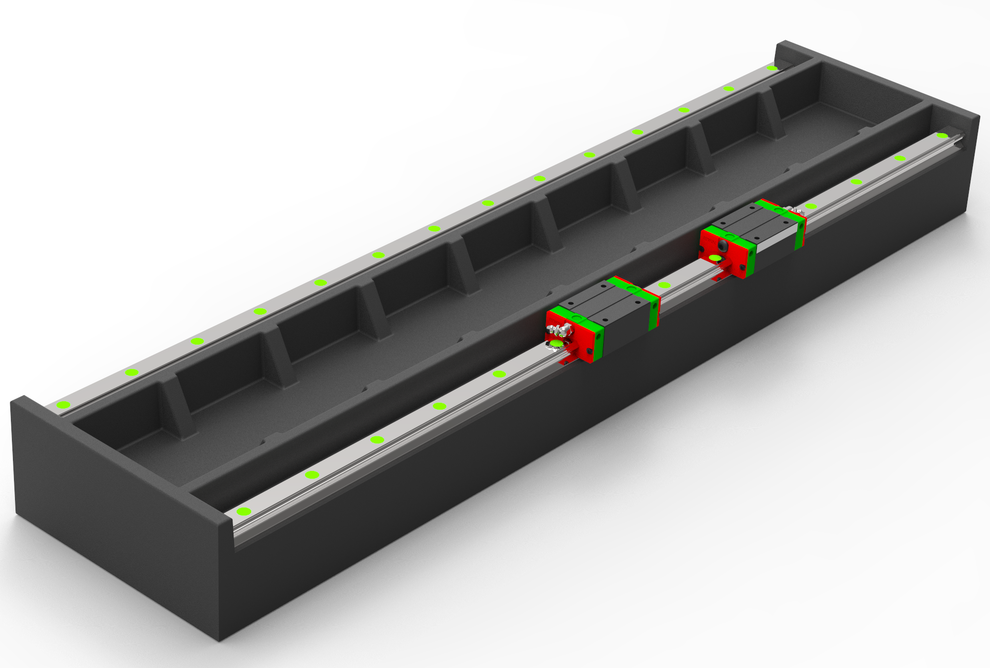

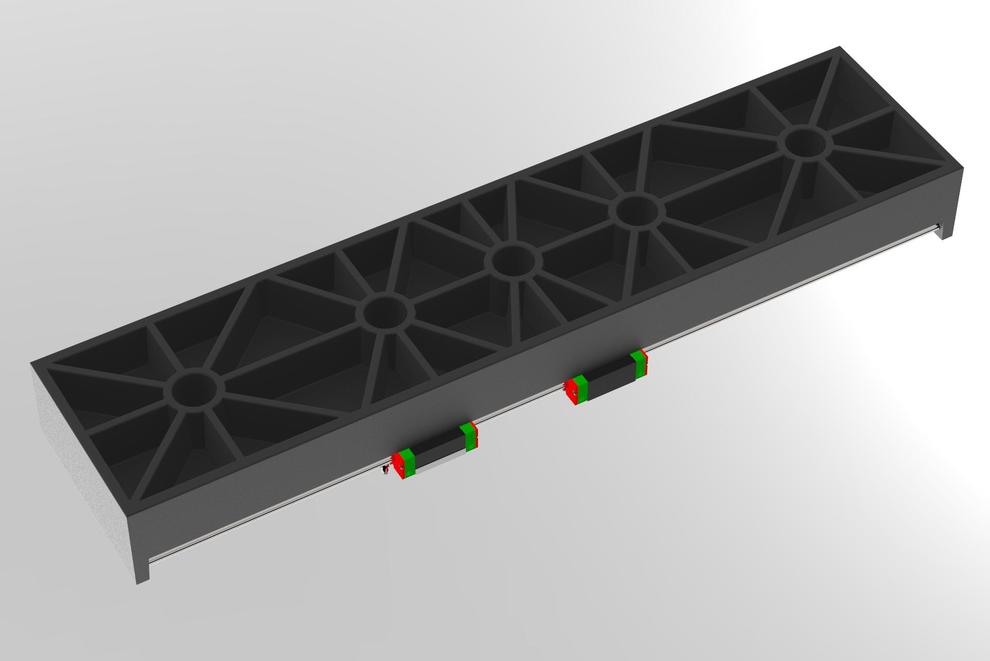

A többi itt kapott ötletet megpróbáltam belegyúrni az eddigibe, ez lett belőle:



[svager]

Most már ne változtass rajta,ez nagyon jól néz ki![#eljen]
(Még az orsó csapágyházaknak valami kellene,vagy nem?)
