először is : Mi az asztal anyaga??
Acél= köszörülés; tusírozás.
Aluminium= felszereled a "Z " tengelyt, és saját magát síkba marja a géped

[0cphxg8ns]

Azt hittem a képekről lerí, hogy alu.
És nem képes magát síkba marni, mert gyenge az X tengelyem.
Finomabb léptékű megoldás kéne, ami "csuszmitolja" a kívánt felesleget, nem marja. A marástól (harapás) beremeg a tengely, és krátereket csinál magába.

Most dremel-be való drótkoronggal megyek rajta végig, az szépen megkapja, ahol magasabb a felület a kelleténél. (remélem le is szed a drótkorong az aluból)

[Csuhás]

"Aluminium= felszereled a "Z " tengelyt, és saját magát síkba marja a géped"
Pontosabban az XY tengely hibáit belemásolod az asztalba. Ugyan a mozgás párhuzamos lesz az asztal felületével, de nem biztos hogy sík is lesz.

[Pali79]

Nekem eléggé úgy tűnik, hogy sz@rból próbálsz várat építeni. Ha marad a jelenlegi lineár akkor tök mindegy, hogy az alsó egyenes vagy sem, mert csak a két végén támaszkodik. Ha meg rendes lineárokat teszel akkor illene legalább a sínek helyét kimaratni síkba és ahhoz már lenne értelme lesíkoltatni az asztalt.

[Csuhás]

A dolog egyszerűen eldönthető: Terheld meg a lineárt középen mondjuk 2kg-al ami jelképezi a marómotor a Z tengely és a forgácsoló erő minimális értét. Ha a lehajlás kb 0.1mm alatti akkor fát gravírozhatsz majd, ha több akkor át kell gondolni a konstrukciót.

[zozo]

"Most dremel-be való drótkoronggal megyek rajta végig, az szépen megkapja, ahol magasabb a felület a kelleténél. (remélem le is szed a drótkorong az aluból)"

Ezt máris felejtsd el. Ha mindenképpen ezzel a felállással akarsz valamit kezdeni, (addig is amíg átdolgozod az egészet) akkor fogass az asztalra besüllyesztett csavarokkal egy rétegelt lemez lapot, vagy plexi lapot, ami nem nagyobb a bejárható útnál.

Aztán ezt mard le szépen egy 2-es maróval síkba, raszteresen. Mint Csuhás is írta, így legalább a szerszám mozgási síkját másolod az asztalra.

[0cphxg8ns]

A drótkorongot leváltottam (csúnya felületet adott) smirglire, amit textil korongra ragasztottam meleg takonnyal.
Ez szépen szedi ahol van felesleg.

És igen, sz.rból várat, mivel HOBBIcnc.

Amúgy meg a tengely lehajlás számítás az nem támasztott értékre vonatkozó képlet, tehát maximum 0.1 a behajlás, de inkább kevesebb, mert nincs 2Kg se a Z konstrukció.

A trapézmenetes orsó, a műanyag anya amúgy se hoz 0.1 nél pontosabb lehetőséget, felesleges az alá törekednem, míg nincs golyós orsóm.

A beremegés csak akkor jön elő, ha terhelődik a marófej, tehát gravírnál nincs gond a 10-es tengelyekkel.
Első sorban PCB készítéshez volt tervezve a gép, ha a vízszintes mozgása is hozza a 0.1-es pontosságot, akkor már lehet vele dolgozni. Ha majd behozza az eddig beleölt pénzt, örömmel váltok sínekre, és golyós orsóra.

Vagy akárki megtámogathat egy két tengellyel, orsóval, ha úgy gondolja. )

Diákként örülök, ha a 0.1-et hozza, az első gép építéséhez képest így is túl precíz lett.

A behajlás 0.1 alatti, amit még elvisel a nyák. Erre lett építve. Köszönöm mindenkinek az építő hsz-eket!

[0cphxg8ns]

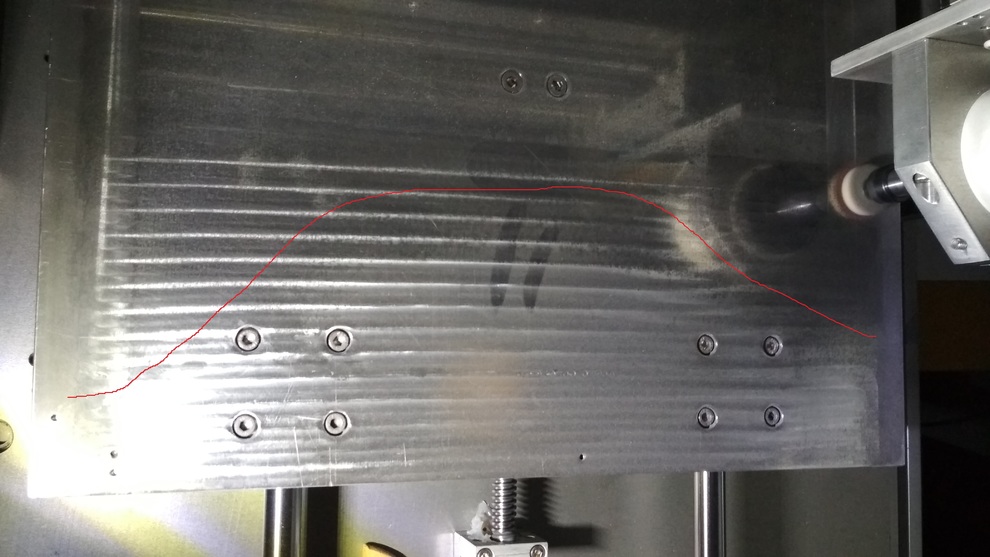

A piros vonal alatt kb 1cm-el látható, hogy ezüstösebb a felület, onnan leszedett már valamennyit, de azért végigmegyek rajta addig, (azonos léptékkel) míg az egész asztal nem lesz ilyen egyenletes csillogó. Akkor a tengelyhez hozza a párhuzamot.



[Pali79]

Hát majd ha munkára fogható lesz, akkor fogod látni, hogy mekkorát tévedsz! 0.1 pontossággal nyákot marni? 35um a réz réteg, ehhez képest a 0.1 nagyságrendű különbség. Mindenki azt hiszi hogy nyákot marni bármilyen sz@rral lehet, pedig az egyik legpontosabb megmunkálást igénylő feladat. Az honnan veszed, hogy a Szénási féle orsókkal nem lehet nagyobb pontosságot elérni? Semmivel sem rosszabb pontosságú mint bármely más megoldás. Nyilván vannak határai, de a pontosságára nem lehet panasz. Tudom mert nekem is van belőle 4 db.

[xt79ipd3]

Azért ez nem olyan hatalmas munkaterületű gép. Itt a fórumon jó eséllyel találsz rendes lineáris síneket és kocsikat hozzá elérhető áron. Mondjuk két bulis hétvége árán.

[0cphxg8ns]

Nem bulizom, nem iszok, nem dohányzom, abból van a mostani gép is, eddig nyújtózkodhattam.

Az orsó meg igenis ugrik.
A léptető 400 lépésből tesz egy kört, ami 0.075mm es lépést jelent az orsóval kalkulálva. Gyakorlatilag 0.1 körül ugrik lépésenként léptetve a motort, nem 0.075-önként. Órával mértem. Azóta már kapott szilikonzsírt a tengely, mégis ugrál.

De le is tettem a pontosságról, elég a 0.1.

A nyákhoz meg igenis elég nekem egy 0.1-es gép, nem smd-s málnákat gyártok, hanem házi hülyeségeket, leginkább furatszerelt cuccokkal, amihez elég, ha a réz réteg le lesz gravírozva az üvegszálról. Ehhez elég a 0.1, köszönöm a hsz-ed!

Neken nem baj, ha az üvegszálba belenyúl a gravírtű, a nyák még nem esik szét tőle.

Szóval köszönöm mindenkinek a gondolatokat, de nem hiába kérdeztem azt, amit.

Ha a polírozó folyamat (holnapra remélhetőleg) kész, jövök az eredményekkel!
Ez nem kér enni, ingyen megvan, ha nagyon nem hozná a kívánt eredményt, még mindig gyűjthetek tengelyre, aztán fél év múlva kb lehet belőle valami. (szereléssel, élesztéssel együtt)

Ez meg plusz 1 nap meló, és hátha. [#eljen]

[PSoft]

Készültek itt a "hőskorban" bútorlapból, írógép kocsikból is gépek, menetesszár "orsókkal", rugós, meg görgős, meg mittudom én még milyen kotty. mentesítéssel.
Nyákot, több kevesebb sikerrel szinte mindenki mart/gyártott azokkal is, hiszen 'anno az volt az egyik vágyálma mindenkinek.
[#eljen][#wave]

[s7manbs8]

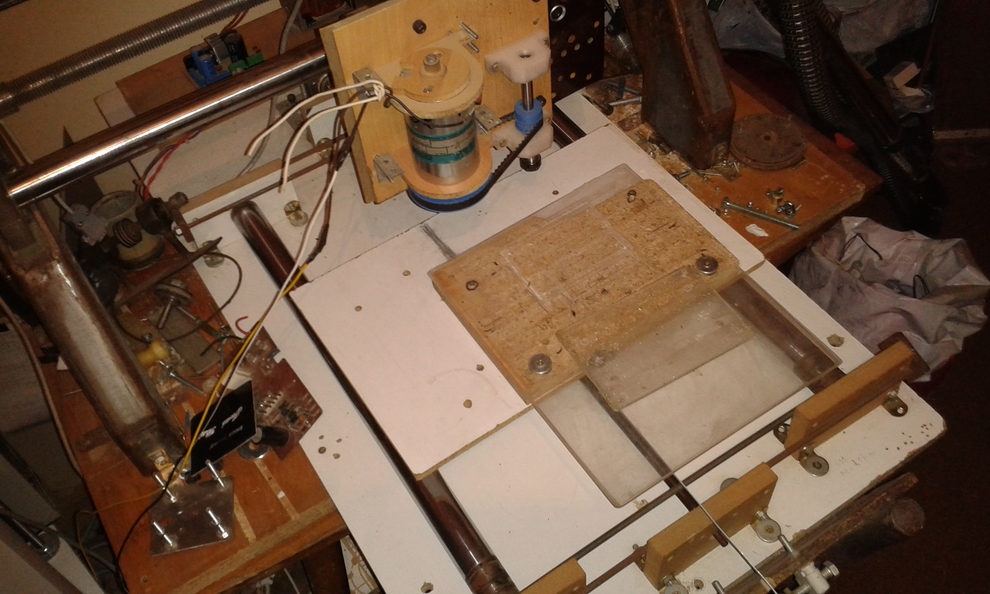

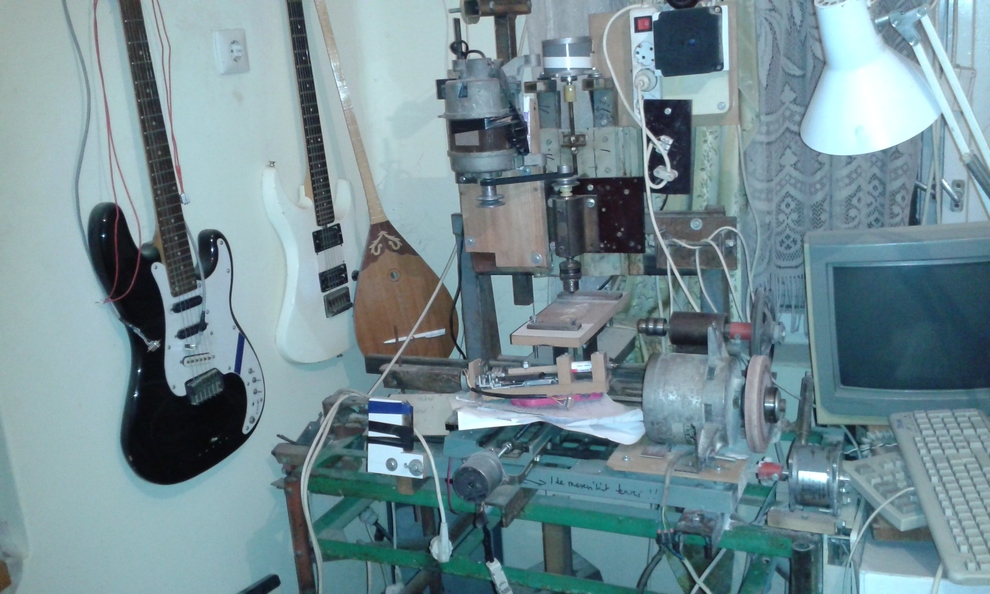

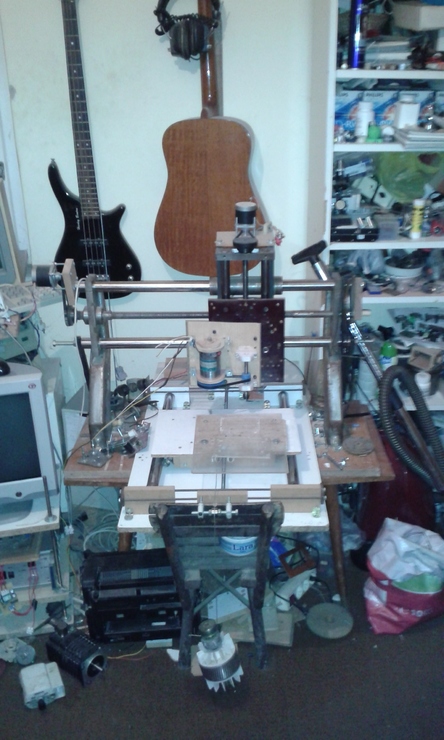

Hátha látsz valami ötletet, kis csendélet a műhelyemből.



[jani300]

[#eljen] végre tettél képet !
Én már nem merek , mindig megszólnak
Pedig nincsen is CNC-m

[s7manbs8]

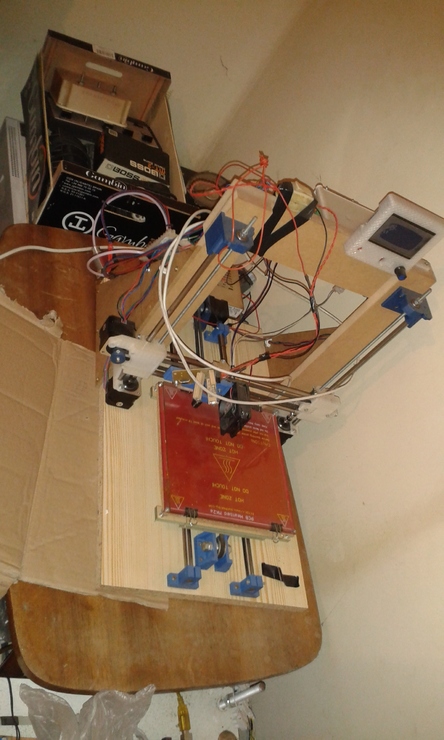

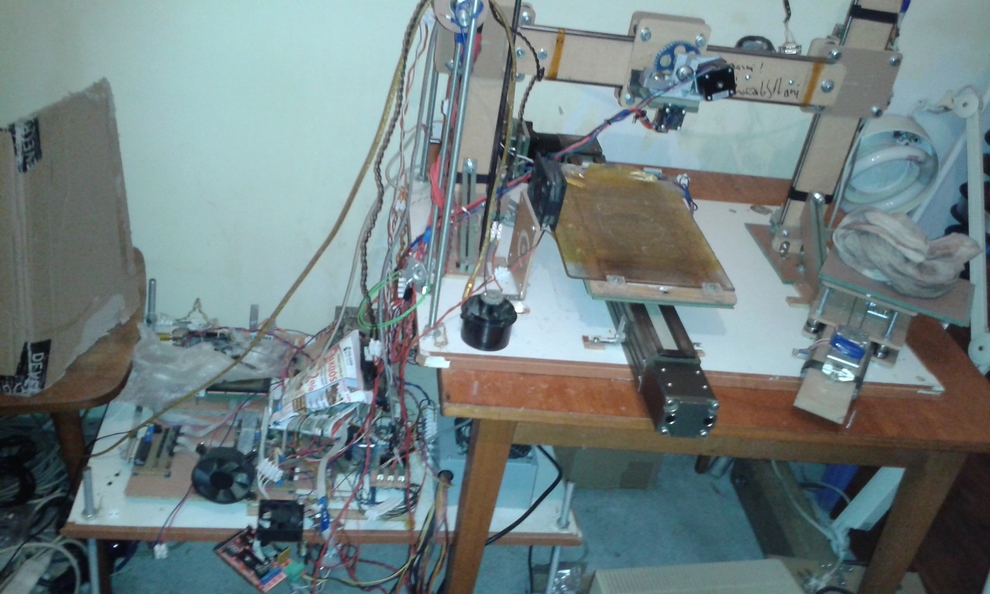

Amint látható ezek is ami volt abból lett összerakva, öszvér gépek.
