Segítség, béna vagyok!

[Rabb Ferenc]

Ez alapján számolható

[István83]

mérőgép:-ki közepel a furat
        -sugár középmérés,és azonos távolságra a sugáron  még 2 mérés ,kiszerkesztés valamilyen rajzprogramba ha merőgép nem tudja.
nekem más nem jut eszembe.
De ezt egy cncmarón is el lehet végezni ha a pontosság megengedi.

[TBS-TEAM]

Mi nem hsználunk OMRON-t, de beleolvasgattam a manuálba
PLS2 utasitás fogadja a 32bit adatokat.
MOVL 32 bit. adatmozgatás.
Omron a +L használja 32Bit-hez.
32bit pl: D0+1

[fy9k4amuy]

Illesztett lenne a méret.

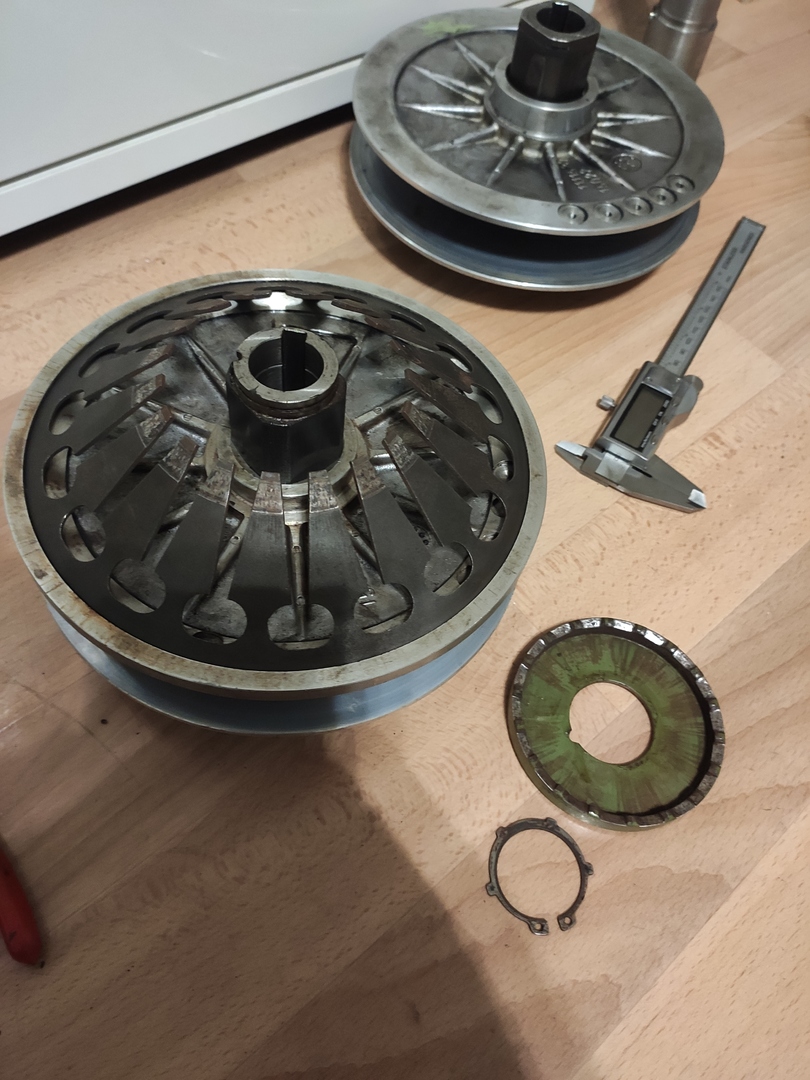

A tengely egy Lenze variátortárcsáé. Marógépen ezzel lehet a maró szerszám fordulatszámot állítani. Egyelőre működik, de csilingel, mert kikopott az illesztés. Nyilván olyanra van csinálva, hogy ne akard javítani; kapni persze nem lehet.
A másik megoldás a frekvenciaváltó, de ha lenne rá mód nem túlzottan arany áron, lehet megcsináltatnám, mert ennek 7-szeres az áttételi aránya, és amúgy is eredeti.

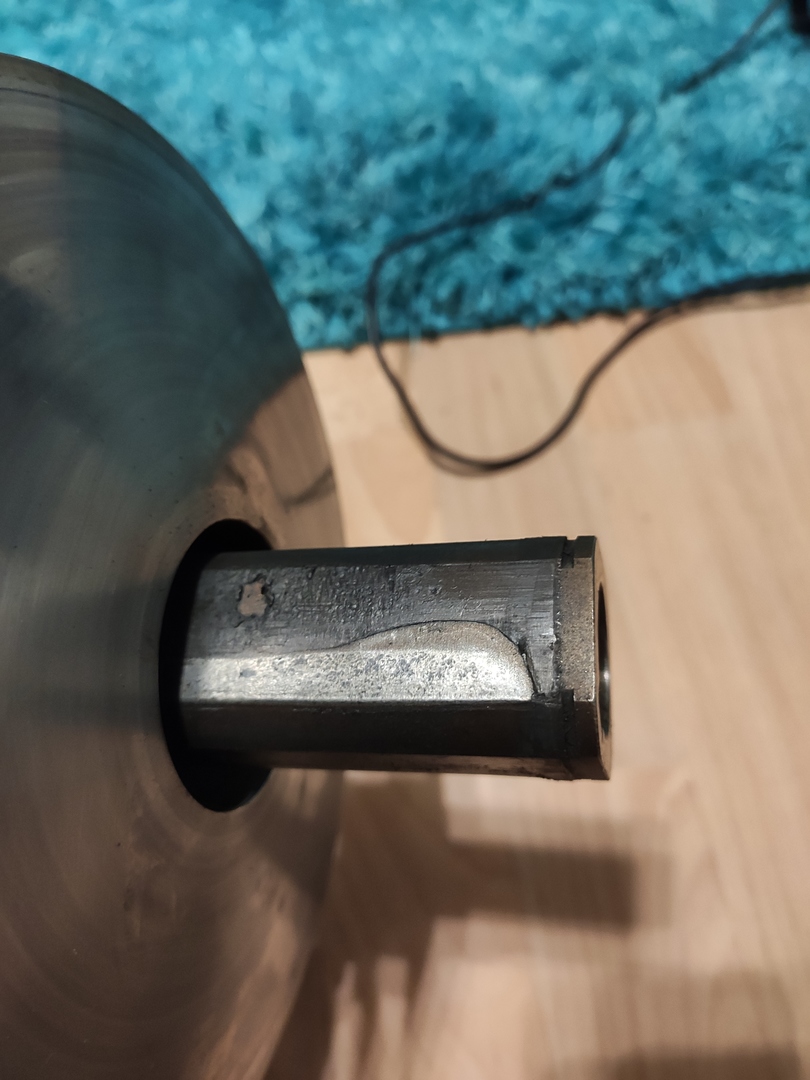

Ez a domború négyszögtengely agy valamilyen csúszó műanyaggal van bevonva, beégetve, és ehhez van meglepően pontosan illesztve az alu tárcsa. Na most nekem ez a műanyag leverődött, a tárcsa is megkopott kicsit, de ha sikerülne új agyat csinálni, vagy kibővíteni szabályos négyzetre mind a két felét. akkor működne.

Ilyen egy jó:
https://drive.google.com/file/d/1r1LdACD_hW9jgf2SCU1nx7L2hdkR4uHB/view?usp=sharing



[fy9k4amuy]

Elnézést, nem jó képet tettem fel.



[István83]

Az szerintem teflon bevonat,régebbi gépeken láttam hasonló vastag bevonatot.Azt hogy hozod helyre?

[fy9k4amuy]

Gondolom van cég erre a célra.
Egyébként arra is gondoltam, hogy egy vésőfejjel is rendelkező marógépre feltenni, kiórázni, és valós négyzetre felmunkálni az alu tárcsát, majd csinálni hozzá egy passzoló négyzetes acél agyat, akár bevonat nélkül.

Persze így is működik, de hát ha nincs valódi forgácsoló munkája az embernek, muszáj ilyesmiken filózni. [#nyes]

[Rabb Ferenc]

Szerintem nem teflon, hanem RILSAN bevonat. Egy hőre lágyuló műanyag por amit a durva felületűre készített fémre visznek fel.

A munkadarabokat (amit láttam, nagy igénybevételű erősen kopott csapszegek voltak) érdesítés után XXX°C-ra hevítették, majd egy RILSAN port tartalmazó kádba merítették. A port alulról befújt levegővel tartották lebegő állapotban (úgy nézett ki, mintha forrna)

Néhány bemerítés után a kellő rétegvastagság elérésekor a darabot hagyták lehűlni majd méretre esztergálták.

[Rabb Ferenc]

Félő, hogy össze fog rágni. Nem véletlen van ott az igen jó siklási tulajdonságokkal rendelkező műanyag elválasztó réteg.

[Szalai György]

Nagyjából hány munkaóra után néz ez így ki?
Nem kéne oda valami keményebb megoldás a teflon helyett, aminek hosszabb a tervezett elavulási ideje?
Konkrétan egy négyszögletes bronz persely jutott eszembe, az alumínium tárcsába ragasztva.
Arról sem tudom, hogy lehet-e, csak ez a teflon megoldás már eleve nem szimpi.

[sufnituning]

Ha az teflon, akkor vesz teflont a boltban.Ne essél kétségbe!

[sufnituning]

Hát ez lesz a jó megoldás.[#eljen]

[sufnituning]

Nem értem, miért négyszög a hajtás?
Nekem bordás tengellyel van szerelve.

Ahogy nézem, ezt már nem lehet megcsinálni, add el nekem occó pénzért![#nyes]

Majd valahogy elhasználom, mondjuk ruhafogasnak.[#csodalk]

[remrendes]

Mivel 3 fix pontot tudsz merni a tengely kozeppontjatol, egy CAD programban ez gyorsan megoldhato.

[fy9k4amuy]

32 éves a gép, "elvileg" keveset volt használva, csak TMK műhelyben végig, szóval kitudja, mondjuk hogy 32 év alatt. A prizmái nem igazán kopottak, szóval ha ment is, inkább könnyebb melókra.

De az az igazság, hogy ennek az ellenpárja, a rugós tárcsa tökéletes, és az előtolás hasonló megoldású részén sincs a műanyag megsérülve sem, szóval ez valami user error lehetett.
Mondjuk hogy nagyon szétnyitották a tárcsafeleket, mert keskenyre kopott a szíj, ezért tudott a mozgó tárcsafél szabadabban mocorogni.


Hogy miért poligon alakú, gondolom a Lenzének ez volt a védjegye anno. Sajnos hengeresre felfúrni, és reteszt tenni nem lehet bele, nem adja ki az anyag, esetleg ha teljesen bele lenne ragasztva, hegesztve egy teli alu/acél henger, és abba új, kisebb furat téve.

Nekem egyébként úgy tűnik, mintha a műanyagra még lágy állapotban rátolták volna a mozgó tárcsát, és úgy szilárdult meg, így lett pontos illesztésű.

Mi pénz lehet  vajon egy ilyen bevonatolási megoldás?
