Segítség, béna vagyok!

[Miki2]

Szervusz!
A számítógépről próbálom életre kelteni.
Ezzel a PWM átalakítóval próbálkozom.
Külsö tápellátással.
A vezérlő jelet a 3-as lábra. a GND-t a 4-es lábra kötöttem.
A 2-es és a 4-es láb össze van kötve.

Remélem, nem csináltam túl nagy baromságot.

[TBS-TEAM]

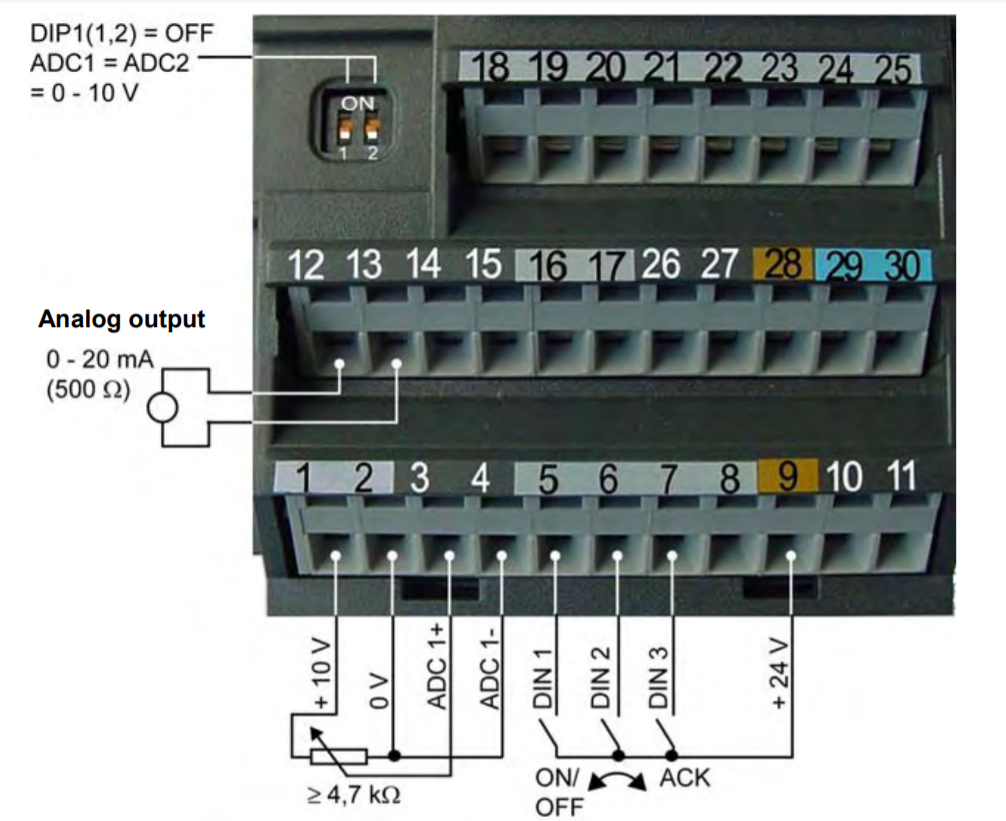

Frekiváltó:
DIP kapcsoló 1-2 OFF

3:analog 0-10V bemenet.
2-4 ősszekötve analog GND.

5-9 a start jel: M3

P700 2  Terminál csatlakozó
P701 1  Előre
P702 12 Hátra
P703  9 Hiba türlés

[TBS-TEAM]

Csatlakozó:



[TBS-TEAM]

P1000 2

[Miki2]

Köszönöm a gyors válaszod.
Holnap újabb próbálkozás.

[svejk]

[#t19p153369#] a baloldali kék karosban valami UV cső lehet?

[gyorkecs]

[#t19p152861#]
E szerint igen!

[onagy]

Az. UV fluoreszcens pcb felületlakkozás vizsgálatára (conformal coating) használják.
O.

[galiba]

Urak/Hölgyek!

Elakadtam, kis segítséget szeretnék.

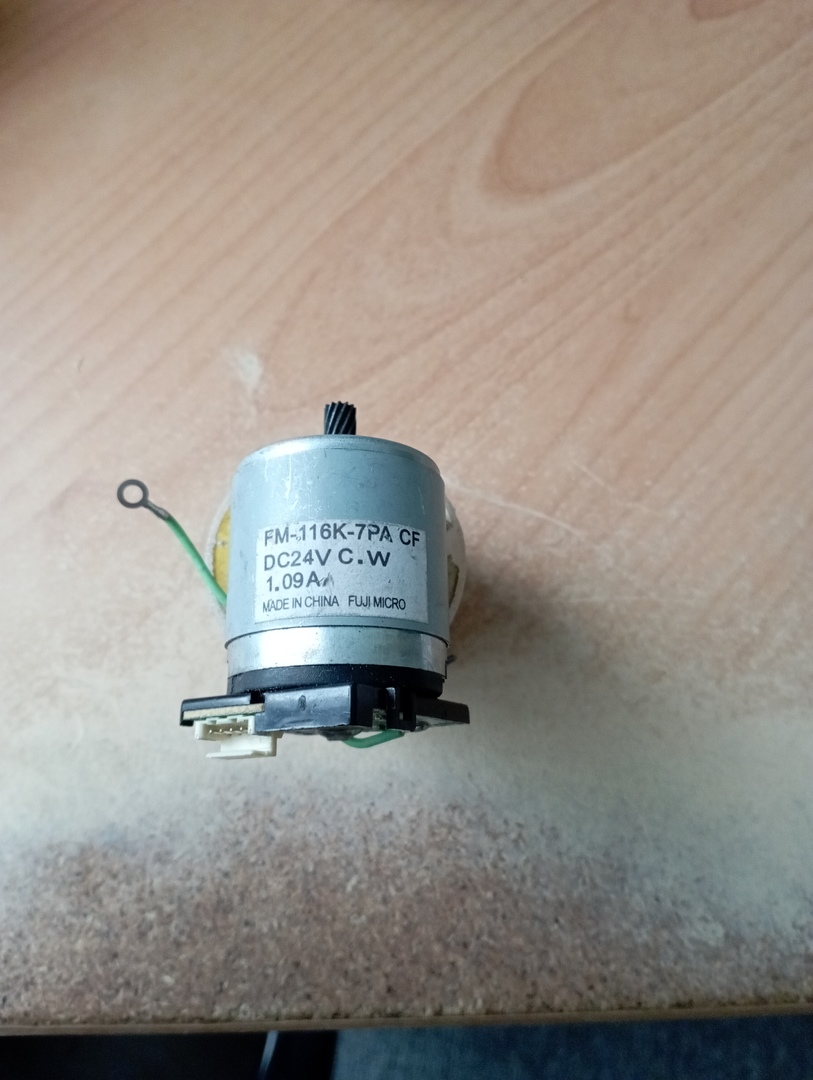

Van ez a 24V DC motor, négy kivezetéssel. Valszeg a négy tekercsvég. Mért ellenállások balról jobbra: 0.3, 11, 0.3 Ohm, illetve az 1-4 között is 11 V.
Hogy a manóba kell ezt bekötni. Akárhogy próbálom, a rövidzárvédelem a tápon mindig bekapcsol.
Köszi előre is!



[RJancsi]

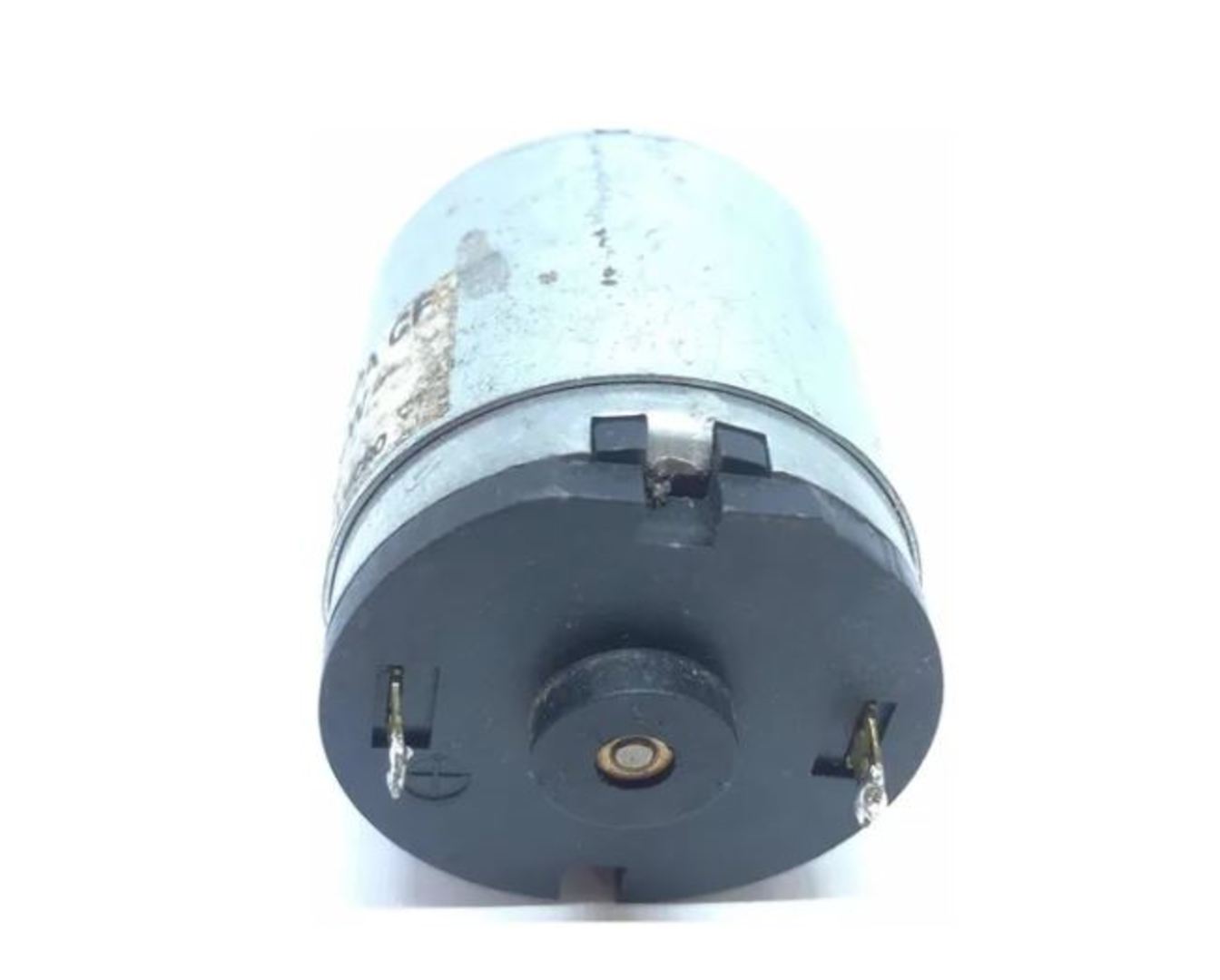

A neten böngészve kiderül, hogy ez egy mezei DC motor amire különféle áramköröket "szoktak" ráforrasztani. Hacsak nem ragaszkodsz az isemretlen funkciójú panelhez, a két "nagy" forrasztást melegítve szedd le a motorról és máris van egy egyszerű kétkivezetéses 24V-os egyenáramú motorod. Nekem úgy tűnik, hogy a rajta levő elektronika másik fele hiányzik. Nem tudom mi lehetett a fedél alatt, talán egy enkóder?

[RJancsi]

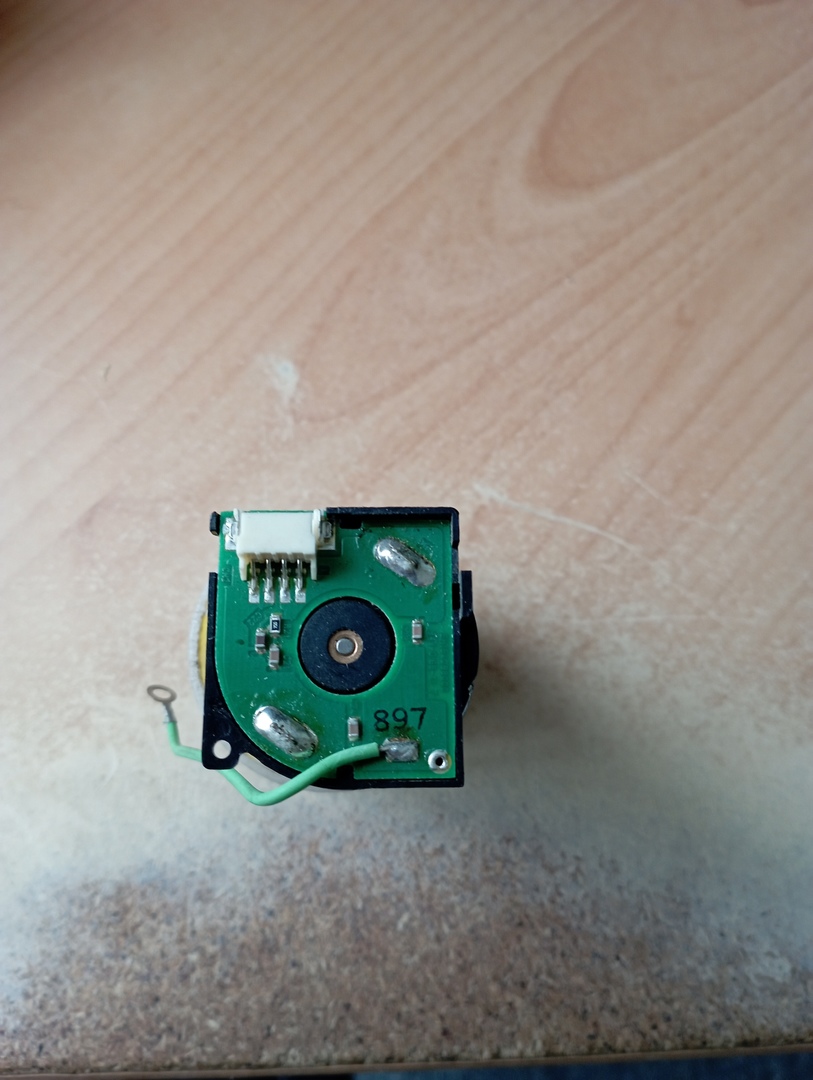

Így néz ki "csupaszon", alulról.



[TBS-TEAM]

A fotó szerint a fóliázatról:
1-2 rövidzár
3-4 rövidzár

Egyik irány:
1-2  bármelyikre +
3-4  bármelyikre -
polaritás fordítással másik irány.
Sima DC motor zavarszürő áramkörrel.

[galiba]

Köszönöm! A két "nagy"-ra kötve is műxik!

[zoli0302]

Sziasztok !
Van egy olyan problémám, hogy a sinumerik 810-840D vezérlőjú gépem a szerszámváltás után a nullpontot feljebb tolja a beállított nullpont fölé kb 74.826mm el, többszöri szerszámváltás után is tartja ez a hibás z értéket.Van valami ötletetek ?

[Gaal Andras]

Sziasztok !

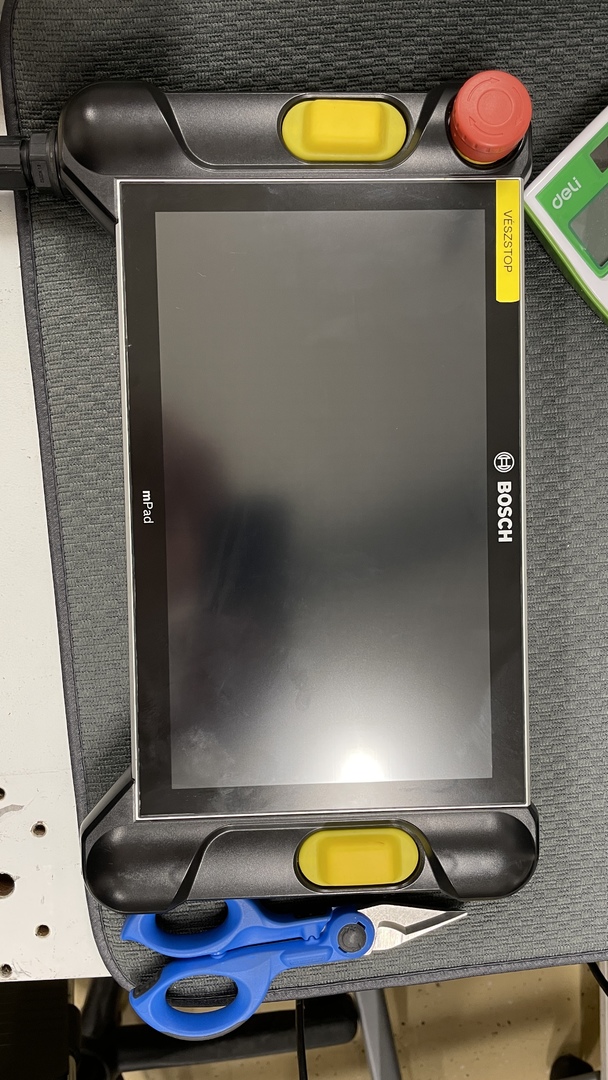

Van egy ilyen érintőpanelom, amihez nincs semmi doksi.
Aki már vett vagy használ ilyet tudna e segíteni a bekötésében?

Köszönettel várom válaszotok.
Üdv
András
