Segítség, béna vagyok!

[svejk]

Amit te írsz az hidraulikus akkumulátor és nem puffer.

[J-Steel]

20 liter/perc alatti szállítási mennyiség és max 100 bar nyomás.

[J-Steel]

Igaz elfelejtettem mondani, hogy a hidraulikus pumpát és a munkahengert vettem meg használtan. De semmi vezérlés nincs hozzá.

[ANTAL GÁBOR]

Svejk mindkét javaslata életszerű .
 Az önszabályozott szivattyú elsőre talán drágább .

 A hidraulikus akkumulátoros megoldás + mezei szivattyú az két pont szabályozással működik. Ott a villanymotor  ki/ be kapcsol és  a nyomás egy felső és egy alsó érték között változik ( az akkumulátor térfogata és a gáz előtöltő nyomása döntő a méretezésnél )
A hidraulikus akkumulátorok használatát komoly szabványok rögzítik

[J-Steel]

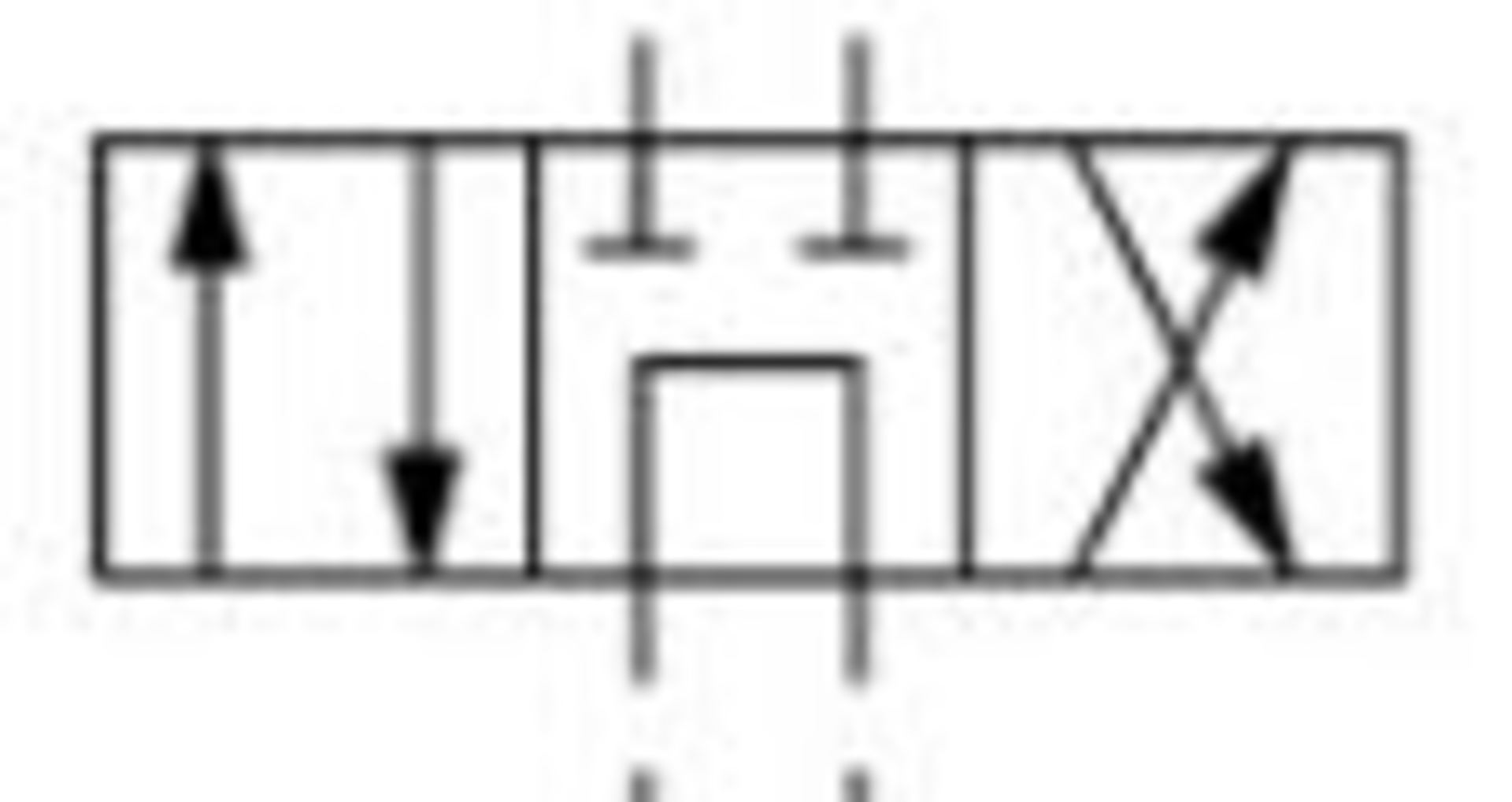

A 4/3-as szelepnél a lebegő középállás mire való?

[ANTAL GÁBOR]

Általános esetben olyankor az olaj szabadon távozik a tartályba és a munkaszerv zárva van . ( sok  középhelyzetű változat létezik )
 Első közelítésben ez jó megoldásnak látszik DE mivel az olaj az összenyomhatatlan közegnek tekinthető : ha 1 mm3 olaj eltávozik a hengerből akkor a nyomás leesik és nem teljesül az állandó erő igénye .  Mindenképpen kell egy összenyomható közeg a rendszerbe . Ez az akkumulátor gáztere
Természetesen a motor ki be kapcsolása helyett a szeleppel is operálhatsz . ( a szünetekben a motor terheletlenül fut )

[J-Steel]

Kicsit változtattam az igényeimen, hogy egyszerűsítsek:
- nem kell mégsem hiraulikus akkumilátor
- rövid ideig használom a gépet a magasabb nyomáson
- középállásban szeretném, hogy a motor üresjáratban fusson
- csak a munkahengert akarom meghajtani.

Tegyük fel ezt a lebegő középállású szelepet használnám.

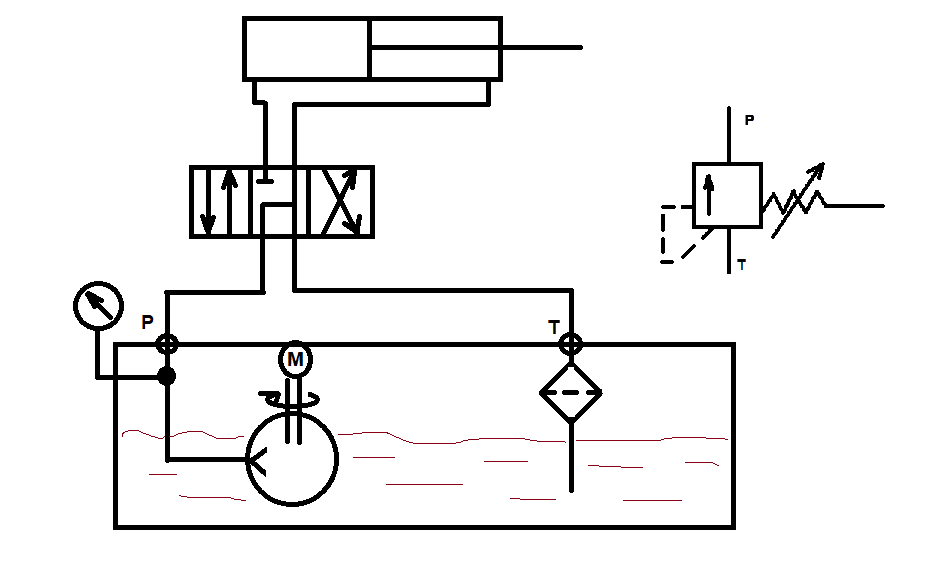

Készítettem egy hidraulikus rajzot a fémipari táblázatos könyv jelmagyarázatai alapján.

 A bal alsó téglalapot és a fenti munkahengert készen vettem, az kb úgy is néz ki a rajzon mint a valóságban.
 A 4/3-as szelepem jól van-e berajzolva?
 Ha a munkahengerre ható nyomást szeretném szabályozni, elég-e a jobb oldalon lévő (nem bekötött) nyomáshatároló szelepet P és T közé bekötni? Vagy az inkább biztonsági elem?

Hiányzik-e még valami?



[RJancsi]

Apró észrevétel, de a "te" szeleped baloldalán a nyilak rossz irányban állnak (a bal oldali szembe mutat a szivattyúval). Nem tudom mennyire szerencsés az olajnyomást a hengeren tartani, ha középállásban reteszelni akarod a dugattyút, nem jobb egy ilyen szelep?



[svejk]

Szerintem pont ilyen középállású nem létezik, ha jól belegondolsz értelme sem lenne.
(olyan van, hogy az A-B-és P van összekötve középállásban)

Még most is azt mondom írd le pontosan mit szeretnél csinálni és akkor fogsz konkrét segítséget kapni.

[svejk]

Nyomás alatti középállás kiválasztásánál oda kel arra is figyelni, hogy egy mezei munkahenger dugattyújának a két oldalán nem egyenlő a felület.

[J-Steel]

Igazad van nem írtam be az A B P T jeleket és azt hittem akárhogy variálhatom.

[J-Steel]

Ez mit jelent?

Idézet Svejktől
"Nyomás alatti középállás kiválasztásánál oda kel arra is figyelni, hogy egy mezei munkahenger dugattyújának a két oldalán nem egyenlő a felület."

[RJancsi]

Nagyjából azt, hogy az egyik odalon a teljes dugattyú felületre hat a nyomás, a másik oldalon a dugattyúrúd keresztmetszeti területével kisebbre. Gyakorlatban a dugattyúrudat kinyomó erő ugyanakkora olajnyomásnál nagyobb mint a behúzó.

[J-Steel]

Erre nem gondoltam. Jó tudni.

[svejk]

Tévedtem!!

Létezik olyan is, 3. oldal.
