Segítség, béna vagyok!

[hostya]

Az mindegy (szerintem) hogy hidraulikával, vagy egy mechanikus erőkarral akarod-e megoldani a RÖGZÍTÉST, (mint pl. az esztergáknál a mech.gyors patron behúzó..)

Hagyományos gépeknél.. (ahol menetes a behúzószár)
A marótüske és a behúzó mechanizmus közötti 'biztonságos' KAPCSOLATOT A FŐORSÓN BELÜL, (a főorsó átalakítása nélkül) - a rendelkezésre álló hely figyelembevételével-  elég nehéz megoldani..

[ywathzay]

Erre a megállapításra jutottam én is. Aztán eszembe jutott egy elvetemült ötlet, egy csavarbehajtót felpattintani...

[István83]

Ez annyira nem rossz ötlet.Gyári megoldást láttam egy marógépen.Fent volt egy motor és egy elektromágneses "tengelykapcsoló".ami cserekor összekapcsolt,csak volt egy főtengely reteszelő szerkezet is.Plusz egy racsnis szerkezet recsegett benne ha elérte a kellő meghúzási nyomatékot.

[Bordogh]

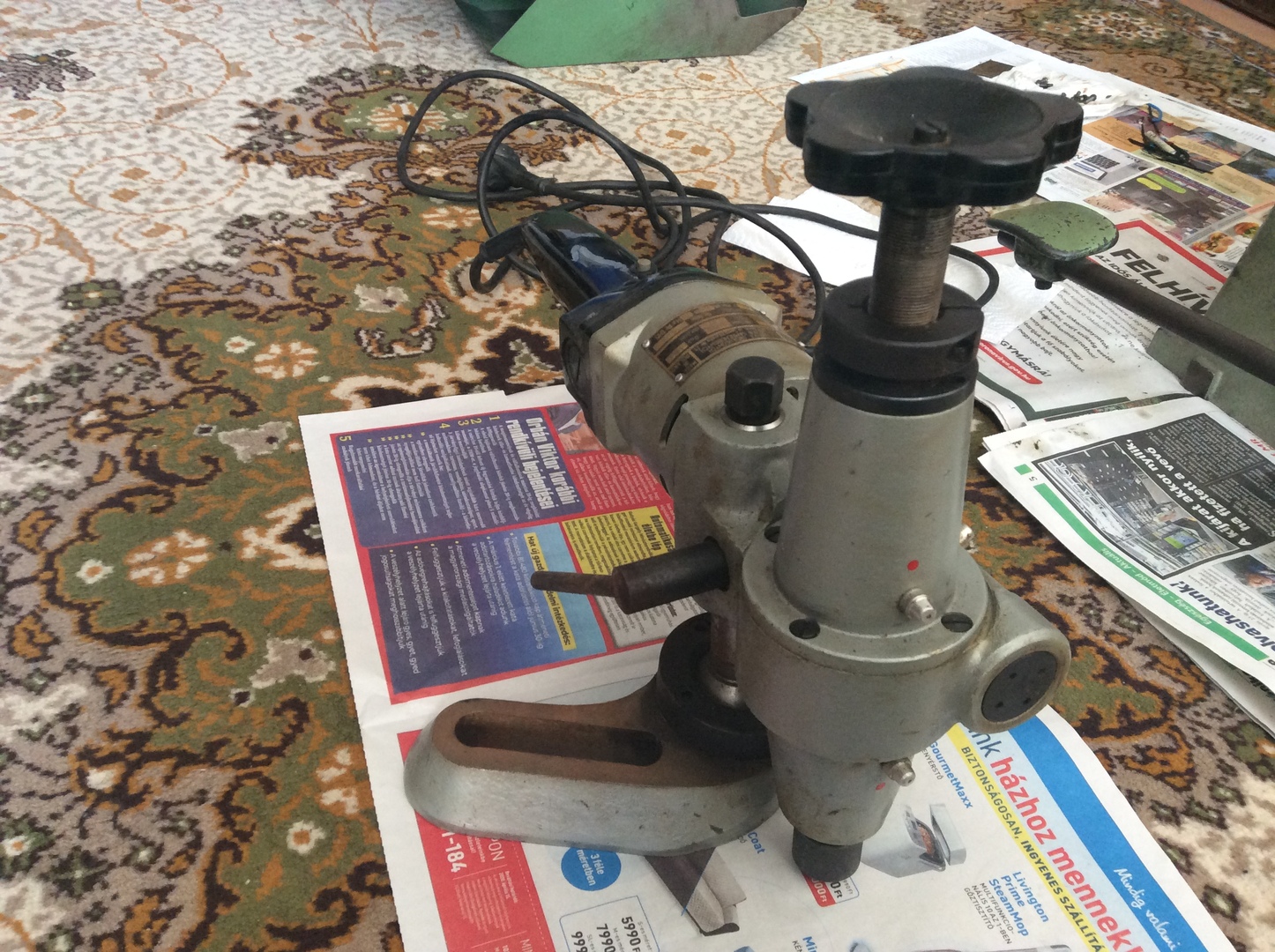

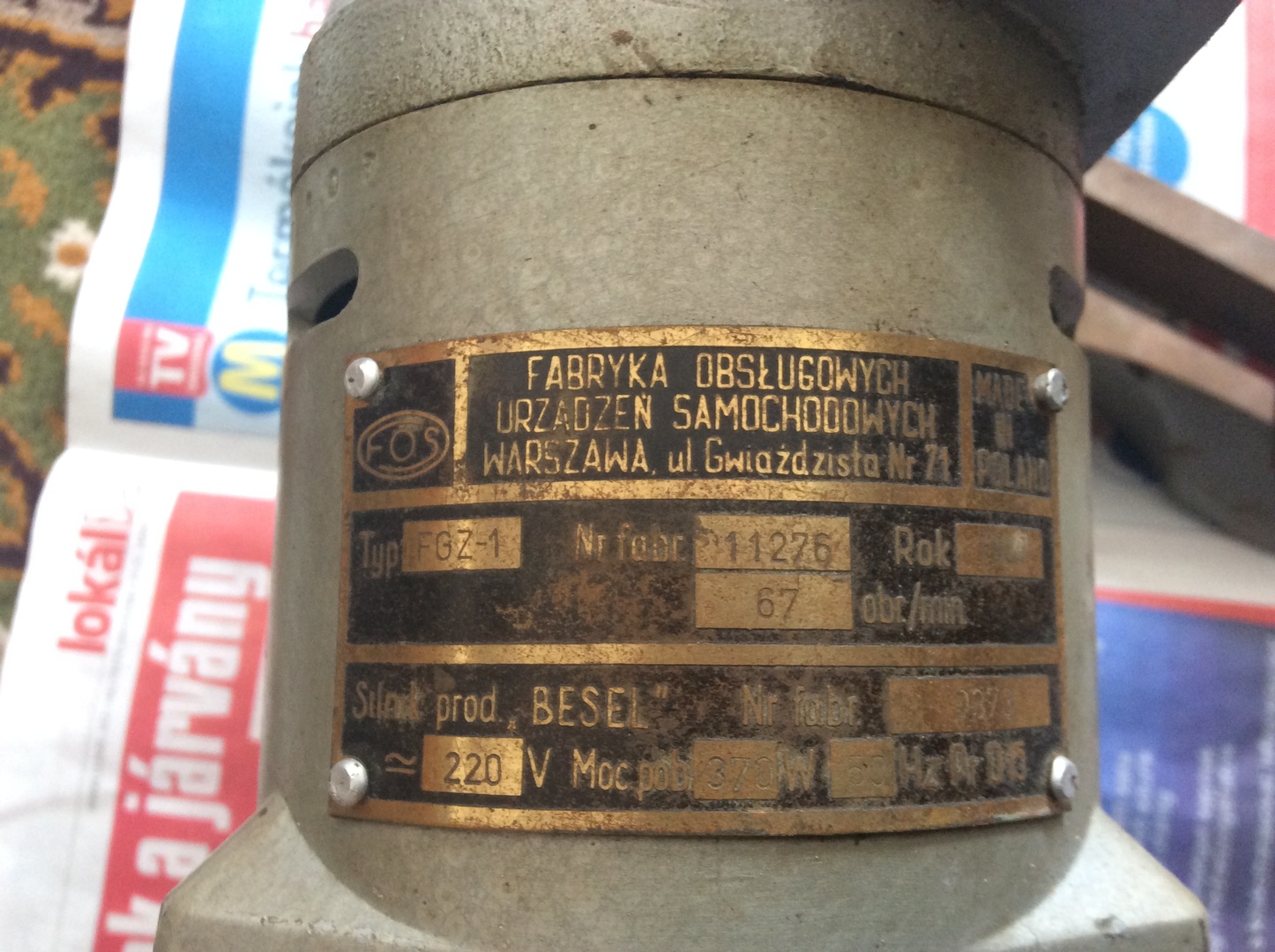

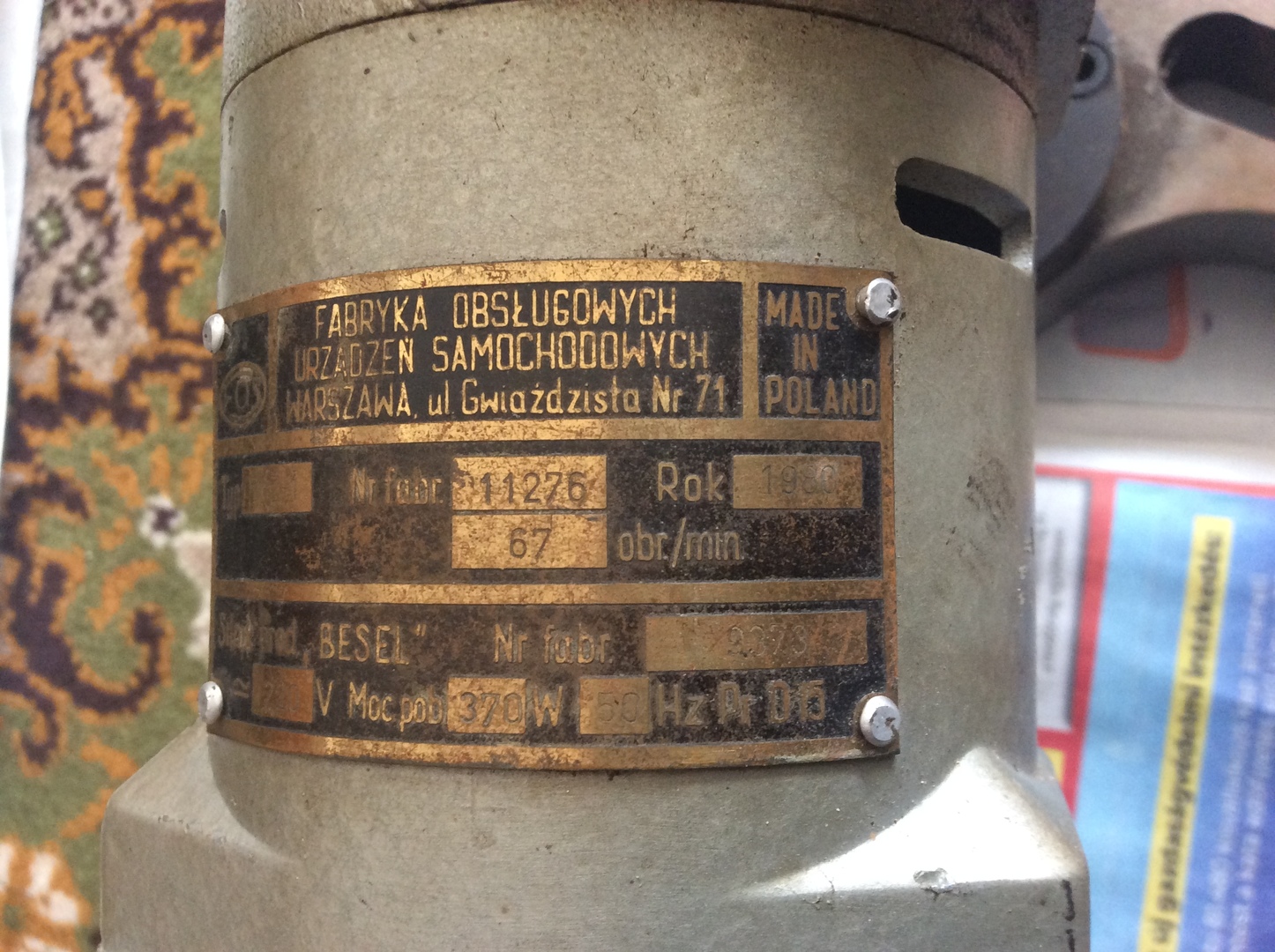

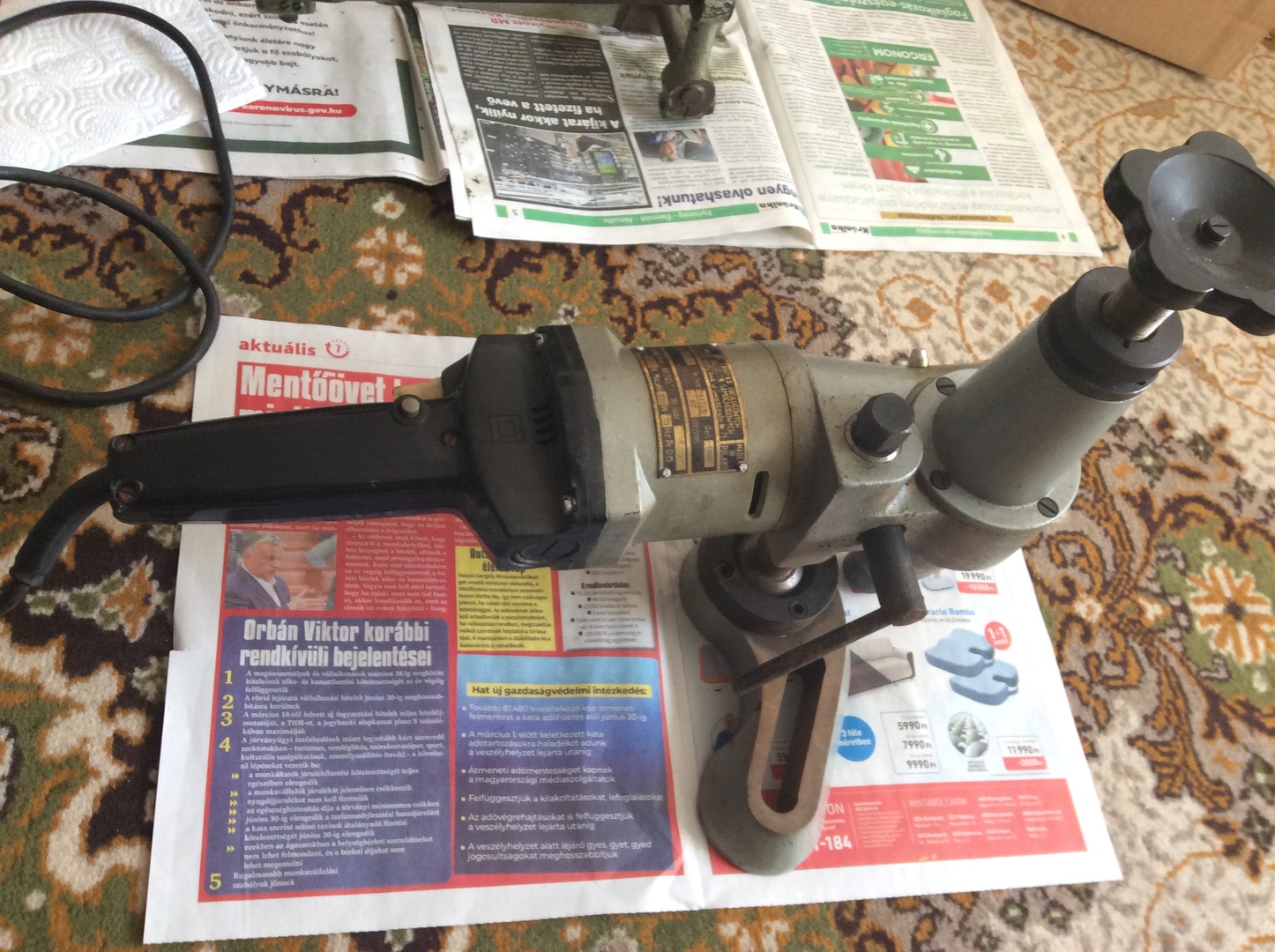

Üdv! Tudtok segíteni abban hogy ez eredetileg milyen eszköz volt? Elég lassú fordulatú. Első tippre szelepmarónak gondolom. Ma kaptam ajándékba.



[RJancsi]

A gúgli a mi barátunk! Igen ez egy szelepülés maró.
Némi zlotyiért teljes készletet is kapni.

Celma frezarka FGZ-1

[nah5a9frh]

Sziasztok!Segítségeteket szeretném kérni egy OMRON E6b2-cwz6c encoder bekötésével kapcsolatban.Egy hagyományos pozíciókijelzőbe rs232 D sub 9 pin csatlakozóba kötöm be (szerintem) pozícióhelyesen,és nem csinál semmit.Úgy emlékszem vagy 10 éve is szívatott már meg hasonló encoder,de nem emlékszem mit is csináltam vele,de jó lett!Ötleteket várok,előre is köszönet!

[nah5a9frh]

Nekem is van ilyen,én egy 16 os tokmányt tettem rá .Marha erős mindent(is)kifúr!

[TBS-TEAM]

2 KOhm ellenállás minden encoder kimenetre amit használni akarsz és a táp+ ra.

[GG]

Szegedi70-nek:
talán ez lenne az? https://archive.org/download/lathe-manuals/Muller%20et%20pesant%20Gallicop%20manuel.pdf

[nah5a9frh]

Köszönöm szépen! Így már működik!Tudtam valami huncutság van a dologban,de már nem emlékeztem rá,pedig már egyszer megsz..tott!

[angelero]

Lehet teljesen butaság, de ahogy nézem a méreteket az OZ 12-es patron ugyanaz mint az SYOZ 20,
Vagy nem? [#zavart2]

[Arany János]

Sziasztok!
Tudnátok ajánlani egy programot, amivel a megrajzolt gép mozgásait be lehet mutatni?
SimLab-bal nem boldogulok sajnos!

[Timár László]

Wildfire, Creo ?

[Arany János]

Wildfire: erről hirtelen nem találtam semmit.
Creo: ez rémlik, hogy rajzoló progi.
Ha a kérdés arra vonatkozik, hogy mivel rajzoltam: Alibre.
Szertném megmutatni, hogy hogyan mozognának az alkatrészek, ha elkészítenénk a masinát! Egyszerűbb lenne mint magyarázni, hogy ez a rész erre forog, miközben az a rész arrafelé csúszik!

[Timár László]

A wildfire a creo elodje. PTC. De persze nem rajz, 3D modell.
