Segítség, béna vagyok!

[w4sujand]

Szia,
 nekem is ilyen gépem van, itt van a gépkönyve:
https://drive.google.com/file/d/1vFwSoouMGjcMcCXmOJlmFlT3uea4VsOG/view?usp=sharing

Üdv: Csaba

[w4sujand]

39. oldalon van a beállítás mikéntje...

[3i3d3d7fk]

Köszi a segítséget!

[3i3d3d7fk]

Ez a gépkönyv van nekem is,ez a "Csuhás"féle.A leíráshoz tartozó szemléltető rajz "411-0115 ábra" hiányzik ebből,meg pár dolog,de azt hiszem megtaláltam a kis sunyi csavart[#taps]

[3i3d3d7fk]

Csak azt nem értem,ha már abban az időben volt imbusz(bkny)csavar miért raktak ilyen helyekre lapos csavarhúzó nyílásút?

[6rk75uezn]

Nézz meg egy 50-60 éves magyar szerszámgépben egy bkny csavar fejét,látni fogod hogy nem azzal a technolôgiával készültek még akkor mint most.
Fejletlenebb volt szinte minden és hát a könnyen előállitható sliccelt/vágott fejű csavar és hernyôcsavart gyártották mivel az is megfelelt minden hová.

[bcjewzkr7]

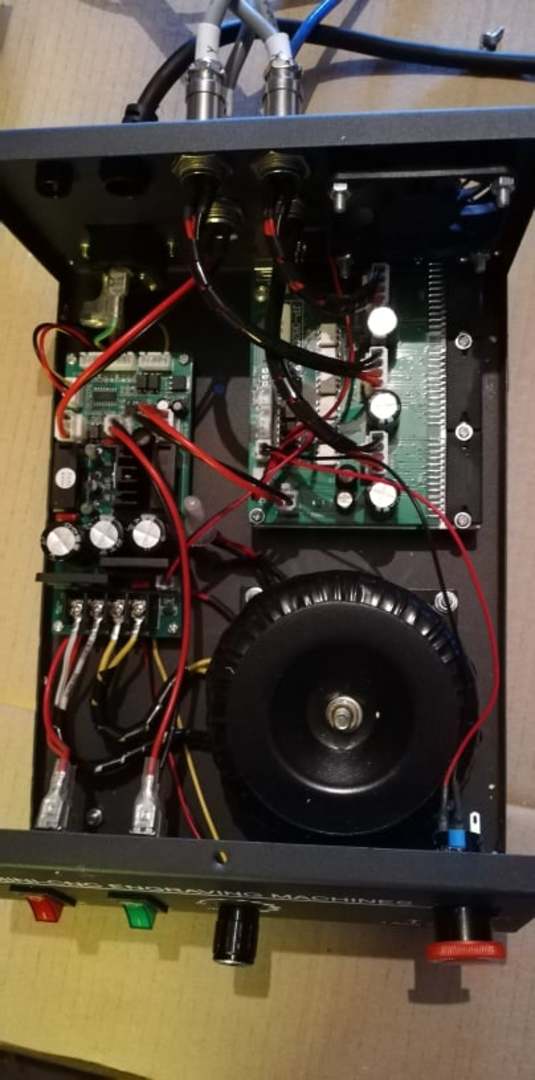

ez minden van a gépben!



[zoli0302]

Üdv Urak ! sinumeric 810 vezérlőt szeretnék G kóddal üzemeltetni, ha van valakinek ismerete róla, hogy pc ről hogyan tudom ez megtenni kérem ossza meg velem a tudását.

[Vetesi75]

Pc-ről direktben szerintem sehogy (DNC). Ha van rajta soros port, azon keresztül a PC-n íródott kódot alkalmas kommunikációs szoftverrel át lehet vinni a vezérlőre és azon futtatni. Ha jól rémlik a Siemens 810-es eleve G-kódos és részben Fanuc kompatibilis is, így kódgeneráláshoz a ciklusok és egyéb nyalánkságok mellőzésével szinte bármi jó lehet. Gondot okozhat még a vezérlő kisméretű memóriája, spéci kötésű kábel, a PC oldalon a soros átalakítás, stb. , de majd talán jön valaki, aki eddig nem csak messziről látott Siemenst és tudja a tutit is...

[zoli0302]

Köszi

[TBS-TEAM]

Adatbevitel a COM1 / COM2 csatornán keresztül
DATA IN START funkciógombbal.
Ez elindítja a szoftver vételi funkciót.

Bizonyos adatok közvetlen lehívása a szoftver által
adatbevitel esetén nem lehetséges.

Leírás C4-től:
https://www.emco-world.com/uploads/tx_commerce/Sinumerik810820_Mill_en_03.pdf

[gzzt2iibx]

Üdv Mindenkinek!
Van egy CNC gépem XHC Ethernet vezérlővel Mach3 programmal. Az a probléma, hogy néha a léptető motor vezérlése furcsa kis lépésekben megy, de ez csak akkor tapasztalható és nem mindig mikor a gép nem a "0" ponton áll és elindul abba az iányba. Program futás közben soha nem csinálja ezt a problémát. Amit még tapasztaltam, hogy ha tengejeket gyorsjárattal mozgatom akkor minden jó, de ha átkapcsolok legy lépéses(JOG) módra és 0.1mm lépést adok a tengelynek akkor van hogy azonnal végrahajtja, de van mikor kb:0.01mm-es lépésekben hajtja végre. Mi lehet a probléma.

[zoli0302]

Köszönöm ! Te milyen programot használnál az adatbevitelhez ? Szerinted járható út, ha a floppy meghajtót egy floppy-usb emulátorra cserélem ?

[TBS-TEAM]

Igen Flopy-USB emulátor.
Emlékeim szerint ez jó hozzá:
SFR1M44-U100 USB Floppy Disk

[svejk]

Mennyivel biztosabb mint a hagyományos RS232 kapcsolat?

Vagy csak a Pendrive miatt célszerűbb, hogy nem kell állandó vezetékes kapcsolat és a PC a gép mellé?

Az a Floppy csatlakozás alapkiépítés a 810-eseken?

Van egy 810 GA2-es vezérlős gépezet a látókörömbe melyre a soros kábelen PCIN-nel, vagy akár a magyarított V24-gyel simán felmegy a PLC és NC program, valamint az összes paraméter, de ugyanezen progival és kábellel képtelen vagyok egy nyamvadt egysoros programot le vagy feltölteni a gépre.
