Segítség, béna vagyok!

[Szalai György]

Csak tudatlanságból kérdezem, mert sosem láttam még kör keresztmetszetű ellenálláshuzalból készült hotbedet.

Ha meglesz a méretezés, hogyan fogod a fűtött huzalt, megbízható hőkapcsolatban tartani az asztallappal?
Könnyebben el tudnám képzelni, ha az ellenálláshuzal nem körszelvényű volna, hanem ellenállás lemezből kivágott meander.

Ez a része nekem nagyon homályos és kétségekkel teli.
A nyáklemezből készült sem tetszik, (bár látom elterjedt) mert nem tartom megfelelőnek erre a rézfólia és a bakelitlemez ragasztott kapcsolatát.
A leginkább az a megoldás nyugtat meg, amikor hőkapcsolatra kialakított tokozású félvezetőkkel, vagy teljesítmény ellenállásokkal fűtenek.

Valahonnan régről rémlik egy egyszerű kapcsolás, ahol a teljesítmény tranzisztor maga volt a fűtő, és szabályozó elem is egyben.
Kvarckályha (kvarckristály stabil hőmérsékleten tartása) vagy ilyesmi alkalmazásban. Talán a rádióamatőr múltúaknak beugrik valami.

[ebalint]

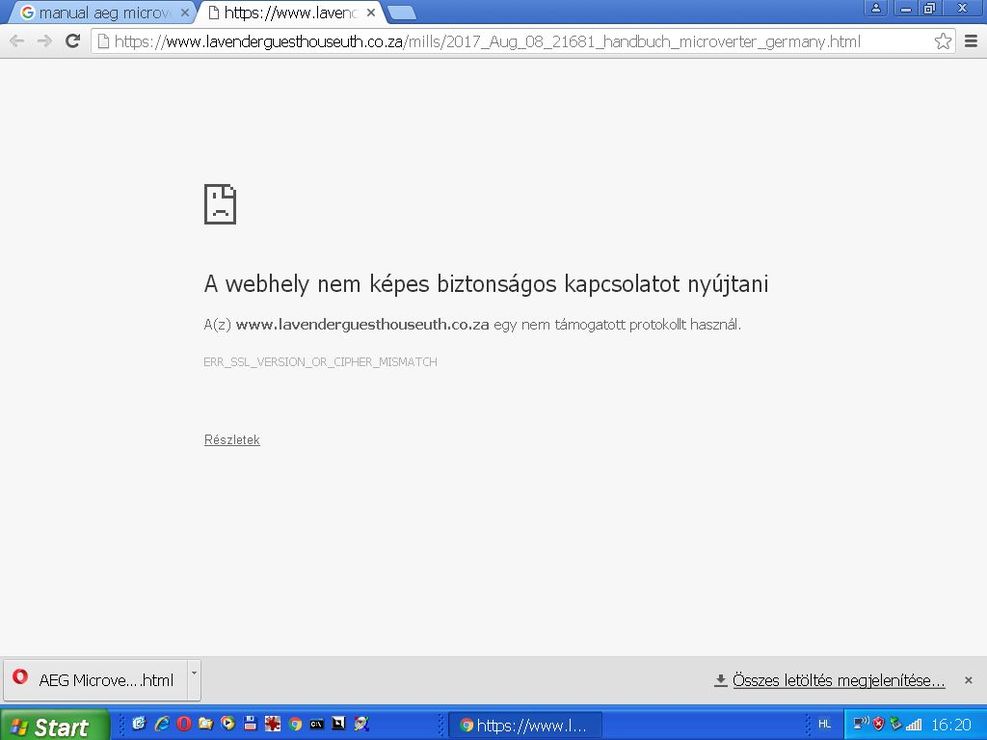

Hogyan lehetne egy ilyen oldalt megnyitni?



[zip0ji0se]

Ha nézzük a szilikonos hotbedeket, akkor ott is kör keresztmetszetű a szálak többsége. Valamelyik nap néztem egy oldalt ahol ilyeneket gyártanak hőtakarónak ott is ilyen szálak vannak a szilikonba öntve.
De néztem szalagot is kantál. 0,25x2 mm és 0,2x1 mm 3ohn/m körül van. A feszültség 12-37 voltig, de szóba jöhet az ssr is.
Találtam videót is ahol ellenállásokból csinálta az illető.
Azt nem tudom, hogy számolta ki mennyi kell belőle pontosan. Igaz a másiknál is a teljesítmény részéig tudom. Azt, hogy a felület meg a többi, hogyan jön képbe azt nem tudom már. Én csak futólag találkoztam anno ezekkel és már futottak tovább is.
Meg hallgatok minden építő jellegű dolgot meg lehet mást is érdekel.
Szóval nekem 400x350 mm az alap. Teflonos üvegszövet közé szeretném berakni a szálat kígyóalakzatban hajtogatva. Ezt a szövetet használják fólia hegesztéshez. A Kolofol forgalmazza.Ez van itthon a szál vehető. Most néztem a vaterán.
Ehhez kéne konkrét tanács az induláshoz, akár képletekben is, vagy móricka rajz.

Ráérek számolgatni.
Üdv:

[happisusu]

Szép napot
Egy kis segítségre lenne szükségem: Pár hónapja vettem egy 2.2KW vízhűtéses főorsót, most jött el a beüzemelés ideje, de sehol sem találok hozzá bekötési rajzot. egy négy pólusú csatlakozó van hozzá, de hogy melyik lábra mit ? Esetleg valakinek van ilyenje, és leírná, vagy ha volt a csomagban bekötési rajz , megköszönném.
U.I. Frekvencia váltóval menne.
Üdv Süsü

[Csuhás]

Ha négy tüske van akkor elég egyszerű: Három összeköttetésben van egymással az a három fázis, egy a burkolathoz kapcsolódik az a védőföld, bár azt néha elfelejtik bekötni, ez esetben az nem kapcsolódik se a tekercsekhez se a házhoz.

[happisusu]

Akkor , hogy melyik fázist melyik lábra - tekercsre kötöm az szabadon választott?

[gaben]

Úgy kötöd ahogy tetszik, aztán majd ha nem jó irányba forog, cserélsz rajta.
Persze akinek van egy kis köze a villanyhoz, az ragaszkodik olyan maradi szokásokhoz, hogy fázissorrend.
Ezzel garantálod, hogy a moci alapból jobbra fog forogni.
De a frekiváltóval a menüben is tudsz forgásirányt változtatni, illetve bármelyik két fázis megcserélésével is.

[happisusu]

Köszönöm

[Szalai György]

Tegnap óta sikerült megtudnom, hogy a 3D nyomtató hotbed célra készült fűtőlapokat 0,6-1,2 W/cm2 teljesítmény sűrűségre méretezik.
PLA-hoz 50-60C fokra, ABS-hez 100-110C fokra fűtik.
A szilikon felületű hajlékony típusok AWG22 (0,326mm2) króm-nikkel huzalból, üvegszálas szövetbe szőve és szilikon gumival impregnálva készülnek, max 260C fokig használhatóak.

A merev MKA2 lapok 0,0347 vastag rézfóliájú nyáklemezből készülnek 0,36W/cm2 teljesítmény sűrűséggel.
A rézfólia sáv szélessége 1,397mm, egy sáv ellenállása 4 Ohm, ami 12 V feszültségről 3 A áramot enged át, így a teljesítménye 36W.
Egy lemezen 4 ilyen sáv van kialakítva, összesen 144W teljesítményt szolgáltatnak.

[zip0ji0se]

Köszönöm ez nagyon haszos infó már így. Ebből már eltudok indulni azt meglátom mi lesz belőle. Max anyázok egy jót.
Még egyszer köszi.

[ANTAL GÁBOR]

Gyurit megelőzve hasonló teoretikus eredményre jutottam . Magánban küldtem el .  Majd nézd meg ! ( ment vagy 3 üzenet ...)

[zip0ji0se]

Igen olvastam meg még párszor fogom is mire letisztul a dolog.
Gyorsan bele pillantottam és köszönöm. Este felé akartam válaszólni mert még egy picit imitálom a melót.
Üdv:
Henrik

[Szalai György]

Arról van véleményed, hogy miért a teljes felületen homogén teljesítmény leadására tervezik ezeket az ellenállás pályákat?
Hiszen a szélein jobban hűl a lap, oda több teljesítmény sűrűség kéne, a közepére pedig kevesebb.
Ezt semelyik típusnál nem veszik figyelembe.

[ANTAL GÁBOR]

Teljesen jogos a felvetés . Hogy miért ? Mert lusták .  Pár méréssel és pár kísérlettel sokkal homogénebb lehetne a dolog
Elküldjem amit reggel Szafibettinek írtam ?

[svejk]

Leginkább, mert nincs nagy jelentősége.
Ennyi erővel a munkadarabhoz igazodó adaptív fűtést is lehetne.

Az én 4-es alu asztalom alatt 4 db fémházas telj, ellenállás van a sarkok felé irányítva és valahol középtájon az érzékelő.

Az alu úgy ahogy elosztja a hőt, de biztos van 5-10 fok különbség is az egyes pontok közt.
(200x200 mm-es)
