Segítség, béna vagyok!

[nah5a9frh]

A huzal ellenállásnak mi a szerepe?

[Dezső]

Sziasztok!

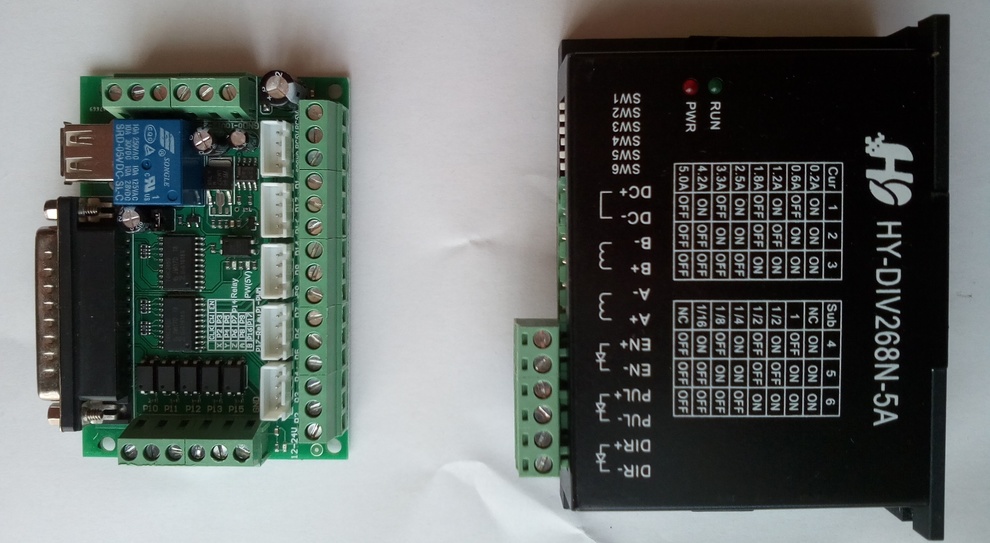

A mellékelt képen látható vezérlő és meghajtó helyes összekapcsolásában kérek egy kis segítséget. Több variációval találkoztam, de a tökéletes megoldás kellene.
Segítséget előre köszönöm!



[zozo]

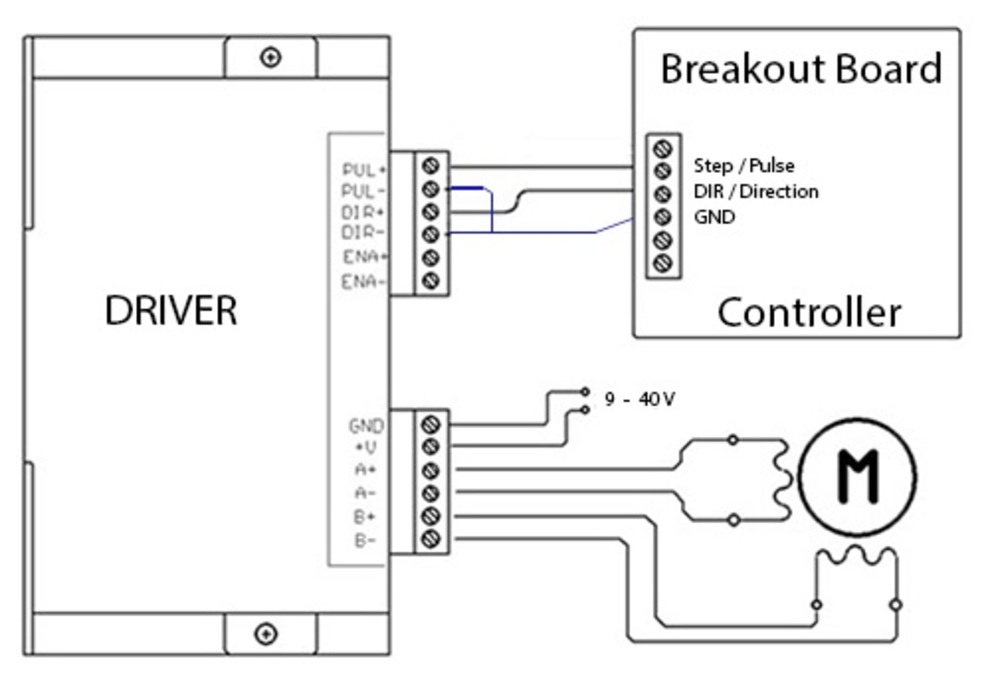

Ezt csak egyféleképpen lehet pedig. A breakout PCGND-t összekötöd a driver DIR- és PULSE-  bemenettel, majd a megfelelő tengelyek DIR és PULSE jeleit átviszed.

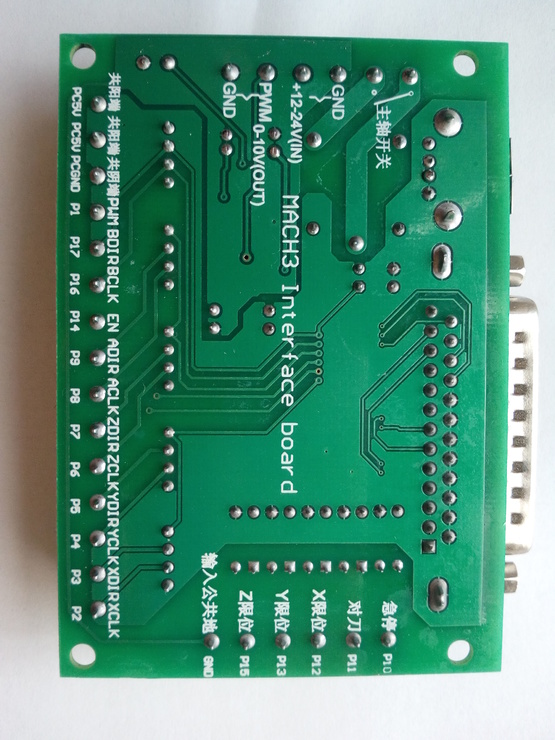

breakout board

[Dezső]

Köszönöm szépen!

[dtb]

Szia, kétféleképp is be lehet kötni, lehet úgy, hogy a PC5V közös a DIR+,PUL+, és az ENA+ lábakon, és a DIR- megy a p3, PUL- megy a P2-re. Az ENA P14 szintén közös valamennyi tengelyre.
Ugyanezt lehet fordítva is, a PCGND közös, és a vezérlő + kivezetéseihez viszed külön-külön a vezetéket. Azt, hogy melyik bekötési módot választod, a legtöbb programban be lehet állítani, mármint hogy 5V a logikai 1, vagy 0Volt.
Egyébbként itt van a vezérlő kártya manualja: User Manual of  5Axis Breakout Board, ebben szerepel a bekötési séma is.

[4u9bi7sjf]

Üdv mindenkinek. Épitett már közületek valaki cnc plazmavágót?

[zozo]

Fórum főoldal > kereső > plazma > időszak: mindig > keresés
Sok-sok fórumoldal a témáról.

A másik válasz, hogy többen is vannak. Persze van olyan is, aki a kitöltetlen adatlapodat látva, nem rohan segíteni.

[zozo]

Valóban! [#eljen]

[g89ketty]

Mivel a váltóáramú lemágnesezésnek a maximális gerjesztés felett kell kezdődnie, azzal az ellenállással állítják be. Amennyiben túl nagy, a max gerjesztés felett már nem induktivitás a tekercs, hanem csak egy ohmikus ellenállás (a tekercs egyenáramú ellenállása). Sokkal kisebb mint a váltóáramú ellenállás és a szinuszcsúcsokban nagy áramok lennének amik nagyon igénybe vennék a tekercset és a trafót is (csak melegít). Az ellenállás ezt az esetleges áramot is korlátozza. Túlgerjesztés esetén a szinuszfesz tetejét levagdossa és szép trapézt csinál belőle.

[g89ketty]

Természetesen nem az ellenállás vagdossa a szinusz tetejét, hanem a túlgerjesztett vason lévő tekercs ohmikus ellenállása.

[Vetesi75]

Aha. Szóval, hogy a nyomógomb elengedésének pillanata nagyobb eséllyel találjon el egy kevésbé mágneses állapotot.

[g89ketty]

Amennyiben kellően nagy a lemágnesező áram, akkor mindegy melyik pillanatban engeded el, akkor egy lórugással indul a csillapodó  áram.

[rmkeh8a83]

Sziasztok segítség kellene. Szeretnék egy furatos tengelyt nitridáltatni 0.6 kéregvastagságban hogy a megadott méretet tudjam tartani akkor 0.6 kissebre kell esztergalnom a darabot vagy nem változik a méret Vàlaszt kōszōnōm

[Vetesi75]

Mármint,ha a tekercs a saját (szórt) kapacitásával együtt párhuzamos rezgőkörként viselkedik és lecseng az átfolyó áram (/mágneses tér)? A mágnesasztalok tekercsei AC jósági szempontból elég sz@rok...  (pláne, ha még menetzárlatos is, ami DC szempontból elhanyagolható)

[Vetesi75]

Réteget fizikailag (mint a galvanizálás, stb) nem rak rá, de az anyagminőség és a behatolás mélysége (akár csak a cementálásnál) függvénye szerinti méretváltozásra számítani kell.
Kötött technológiánál kikísérletezhető a nyers darab mérete, hogy a kezelést követően a tűrésmezőbe essen a darab kész mérete. Nem egyszerű a dolog - egyedinél csak a szerencsén műlik.
