Sziasztok,

Remélem elfér ebben a témakörben a kérdésem, amire a segítségeteket, vagy ötleteket szeretnék kérni.
Egy tekercselőgépet szeretnék építeni, ez egy ruhaipari történet, egyszerű felépítmény:
egy görgős bölcsőből néhány tengelyen átfűzve egy hajtott tengelyre (papírduda, szorítókúp) tekercselnénk át, vagy fel a textíliát.
Maga a mechanikai konstrukció nem okoz túl nagy fejtörést, viszont a motor tekintetében már vannak kérdőjelek a fejemben.
Vannak különböző textilipari és nyomdagépeink gépeink, több féle tekercselési megoldással.
Van ahol hajtóműves motor hajt direkt biztonsági befogóval szerelt tengelyeket, van ahol ugyanez van lánchajtással. Túl nagy erőket nem kellene a leendő motornak leküzdeni (nagy súly ,sem más körülményből fakadó ellenállás sincs), túl nagy fordulatra sincs szükség, de nyilván frekiváltó fog kelleni, hogy a sebessége szabályozható legyen.
Elég lenne egy egy fázisú motor ehhez, szerintem.

A kérdés, hogy szíjhajtásos szervo motorban gondolkodjunk inkább, vagy valami egyszerű motor legyen kényszerhűtéssel, hajtóműves motor esetleg?
Az egyszerűség és a költséghatékonyság fontos szempont, mivel naponta lehet, hogy még 15-20 percet is menne ez a gép, amolyan szükséges rossz, de igazán nem termel.

[PirateBoy]

Motorból gazdaságosabb egy delta kapcsolásban is üzemeltethető három fázisú aszinkront alkalmazni. Ehhez egyszerűbb lesz 1/3 fázisú frekiváltót beszerezni, mint egy 1/1 fázisút. Ugyan a kívánt fordulatszám (tól-ig) tartományról nem írtál, valószínűleg egy megfelelően választott áttételű csigahajtóművel ez is megoldható lenne úgy, hogy még kényszerhűtést sem kellene alkalmazni.

[Bencze András]

Szélszabályozásra biztosan szükség lesz, ha szép tekercset akarsz...

[afjybsise]

Értem, hogy miért vetetted ezt fel, teljesen jogos, de annak egy fél automata vagy automata megvalósítása túlmutat az igényeken. Ez egy ilyen eléggé balkáni manuális verzió lesz, tehát áll ott valaki és igazgatja a tekercset, vagy a feltekerendő médiát, ami a kész "termék" vagy a későbbi felhasználás szempontjából megfelelő minőséget eredményez.

[designr]

Én pár éve csináltam egy fólia áttekercselő gépet.
60cm szélesség, 400w gyárilag csigahajtóműves dc motor potis fázis hasításos fordulatszám szabályzással.
Semmi extra..az áttekercselendő henger fékezhető volt egy állítható ,rugó feszítéses nyomólappal.
Szélszabályzás nem volt..pontos párhuzamosság és az áttekert csévetesten a szoritókupok szögben esztergálva..ennyi elég volt.

[afjybsise]

Van egy letekercselő egység a (textiles) lézervágónkhoz, azon egy hajtóműves háromfázisú aszinkron (0,37kW, 420-240, frekvenciaváltóval, egyfázisról üzemel) motor van, a motoron  1350-es fordulatszám van feltüntetve, de mire a dolog végére érünk maximum 50-et forog percenként, ezt a sebességet mondjuk megdupláznám.

Ettől nagyobb teljesítményű motorra valószínűleg nem lesz szükségem. Azt hiszem, hogy a válaszod megerősített abban, hogy ez egy jó irányvonal lehet, teszem fel a konkrét hajtómű kiválasztásában pedig fog tudni segíteni az, aki eladja a villanymotort is...

Egyébként biztonsági befogós verzióban gondolkodom, itt még a hajtómű meg a befogó tengelyvégződésének az összeillesztése lesz majd érdekes, de az elv hasonló, amit designr (hozzászólásodat neked is köszönöm) említett, tengellyel, szorítókúpokkal, ez egy elég univerzális és egyszerű megoldás.

[Szalai György]

Számokat nem látok a kérdésedben.
Nekem ilyesmi feladat kissé modernebb megoldására a szalag vagy redőnymozgató csőmotor tűnik a leg kompaktabb megoldásnak.
Ha csak keveset fog dolgozni, akkor esetleg egy jutányos árú bontott példány is sokáig üzemképes lehet.
Ha meg a költséghatékony építkezés a fő szempont, akkor abból kell kiindulni, hogy mi elérhető a környéken a legolcsóban.

[TBS-TEAM]

Egy jó pár éve kelett készítenünk mobil szövet feltekercselő gépet ami kis költségvetésű, de egyszerű kezelhetőségű, gyors egyszerű tekercs csere, és automata is legyen.

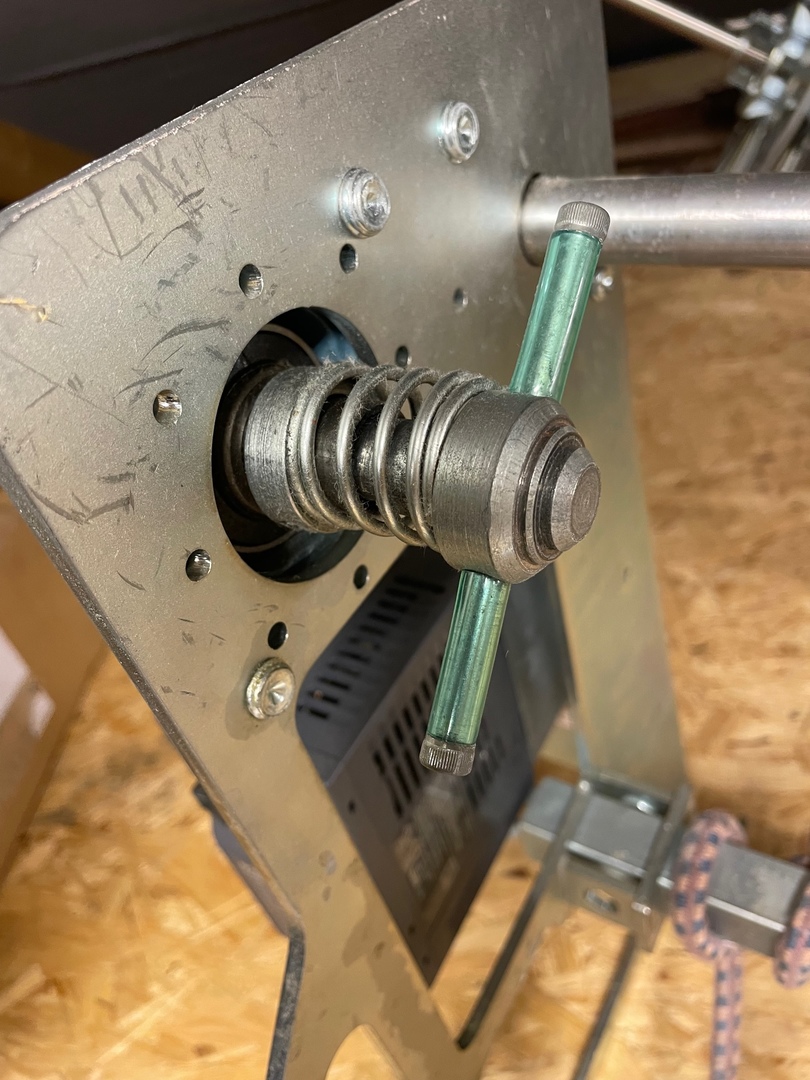

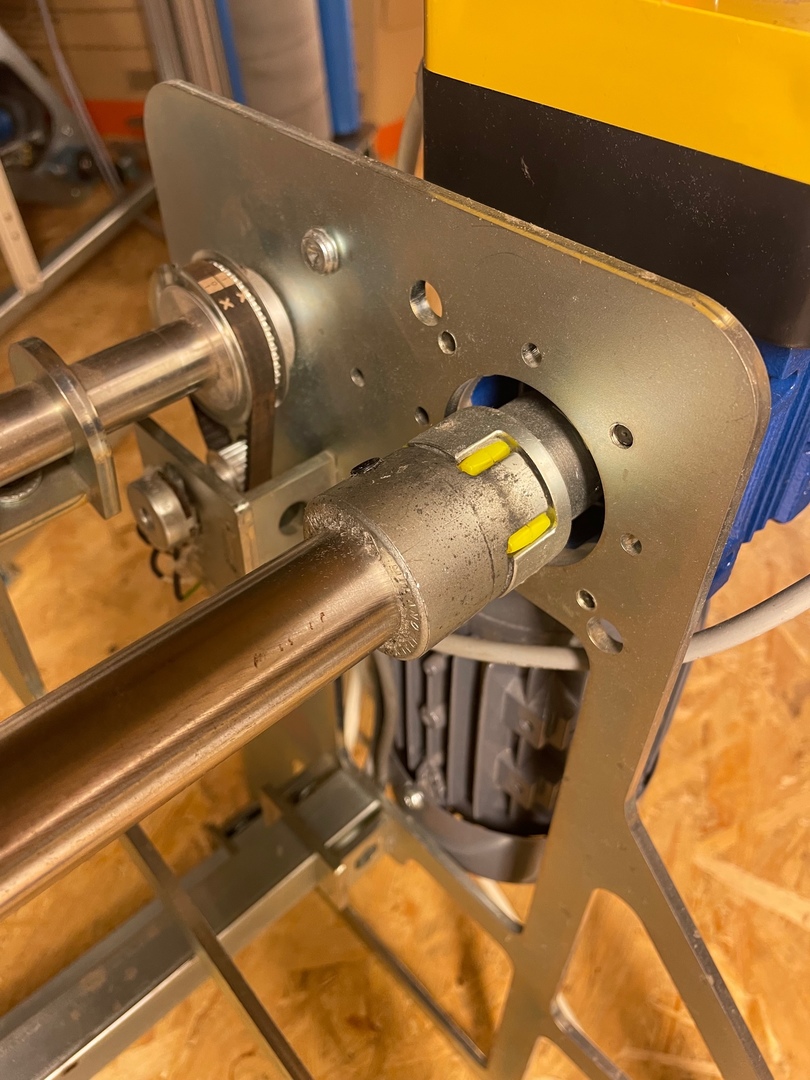

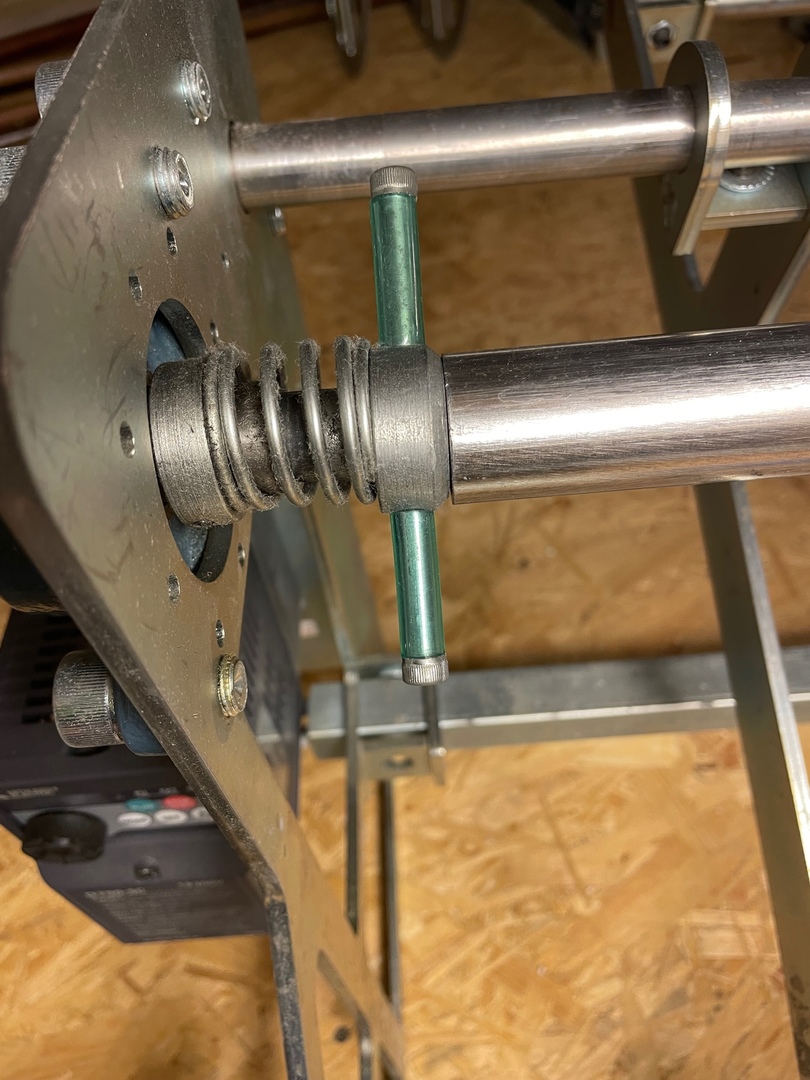

Egy pár kép.
A feltekercselésnél figyelembe kell venni az átmérő folyamatos változását és azzal szinkronban kell a fordulatot szabályozni.
Erre van egyszerű megoldása pl: Mitsubishi FR-D7xx frekiváltóknak.
Dance control funkció.
Ezzel nagyon egyszerüen elkészíthető egy feltekercselő ami folyamatos egyenletes feszességgel (állítható) tekeri fel az anyagot.
Mindegy milyen ingadozó is a másik gépről lejövő anyag sebessége, vagy, hogy mikor áll meg az adagolás.
1db frekiváltó.
1db 1KOhm potméter (lehetőleg huzal, az hosszú ideig bírja a folyamatos állításokat.)
1db Hajtóműves motor (meghatározod a legnagyobb feltekerési sebességet, ami a tekercs legkisebb átmérőnél adódik.ez határozza meg az áttételt a hajtóműnél (50Hz-nél)).
1db főkapcsoló
1db Vészstop gomb.
1db Start/Stop gomb.



[afjybsise]

A forgalmazónál, akivel kapcsolatban vagyunk, valami 8 ezer euro környékétől indul egy az elképzelésünket lefedő masina, de ezek vagy tele vannak olyan plusz funkciókkal, amikre nincs szükség, vagy egyszerű, de kicsi, stb.
Ha a harmadából megépítünk valamit, akkor mar elégedett a vezetőség.

[afjybsise]

Ez nagyon komoly megvalósítás.
Itt az átmérőbeli változást figyeli egy érzékelő vagy ezt "programozod" a frekiváltóval? Utánanézek, ez érdekesen hangzik.

 Talán nem is jól fogalmaztam, amit szeretnénk az első sorban feltekercselő funkció, másodsorban áttekercselő.
A feltekerésre azért van szükség, mert a szublimációs eljárás, amivel dolgozunk jellemzően 200 fokos behatásnak teszi ki a textíliát, ami bizonyos fajtáknál a sok műszál miatt nyúlást eredményez a kész terméken ha bármilyen fizikai behatás éri, így emiatt a hőprésből dobozba engedjük ezeket az anyagokat és miután lehűlt utána tekerjük fel.
Az áttekerésre ritkábban van szükség, egyéb okok miatt, ott viszont nem nyúlékony szövetről van szó, plusz ez esetben egy csapágyazott görgős bölcsőben gondolkodom, vagy két szintén szabadon forgó, de nagy átmérőjű tengelyben egymás mellett. Plusz szükség lesz egy-két átvezető görgőre, néhány szövetnél az válik be, ha egyenesen fut, némelyiknél az, ha átfűzzük "itt-ott". Van ebben némi tapasztalat, empírikus úton, minimum 25 féle alapanyaggal dolgozunk, mind más és nem igazán egzakt ,mérhető dolgok ezek...

[TBS-TEAM]

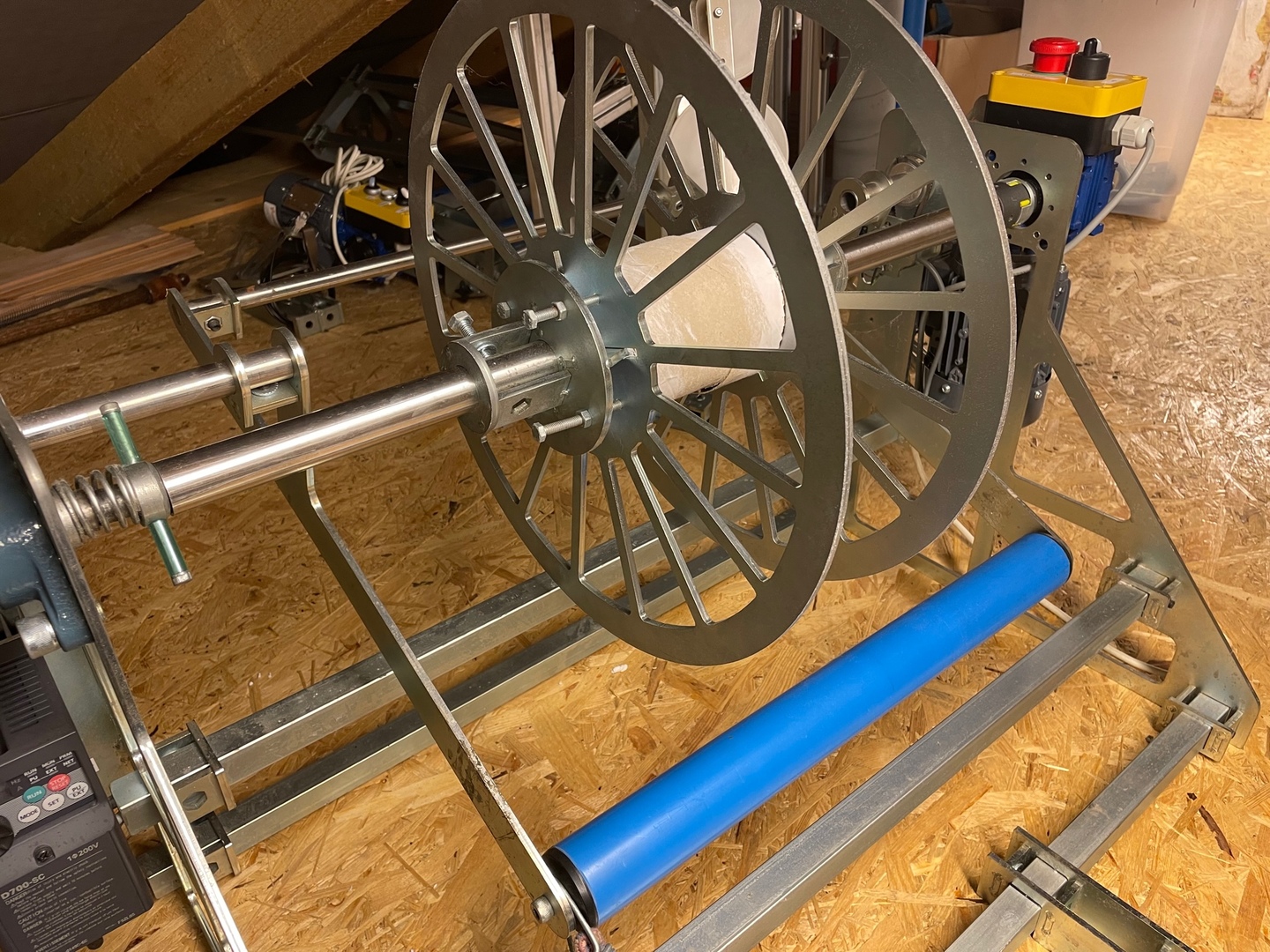

Az első fényképen lévő kék henger alatt kell a szövetet bevezetni a tekercselőre.
A kék henger mozog fel le irányban.
Ezt  tengelyt figyeli a frekiváltóra programozott
potméter és ennek az elmozdulásnak fügvényében gyorsít
vagy lassítja a feltekercselő motort.
Ha a kék henger a feltekercselő tengely felé emelkedik
megáll a feltekercselés.
Minnél jobban belazul a szövet a henger annál jobban billen
a föld felé és annál jobban gyorsit a frekvenciaváltó.
A legalsó állásban a legnagyobb a feltekercselési sebesség.
~ Középtájt tartja a frekiváltó a kék hengert folyamatos
feltekerés közben ezáltal a feszítés egyenletes.
