Mi és hogyan működik

[PSoft]

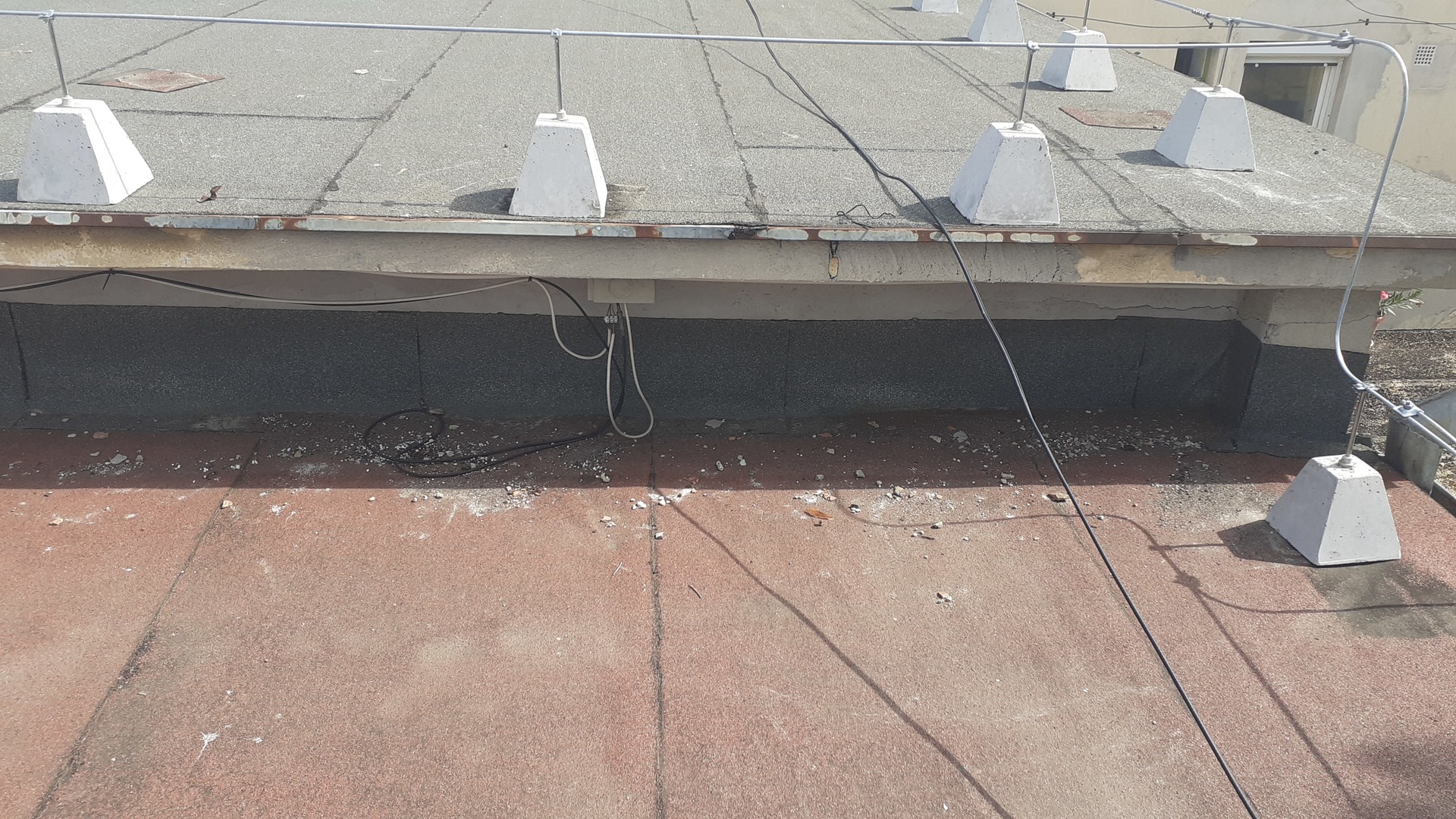

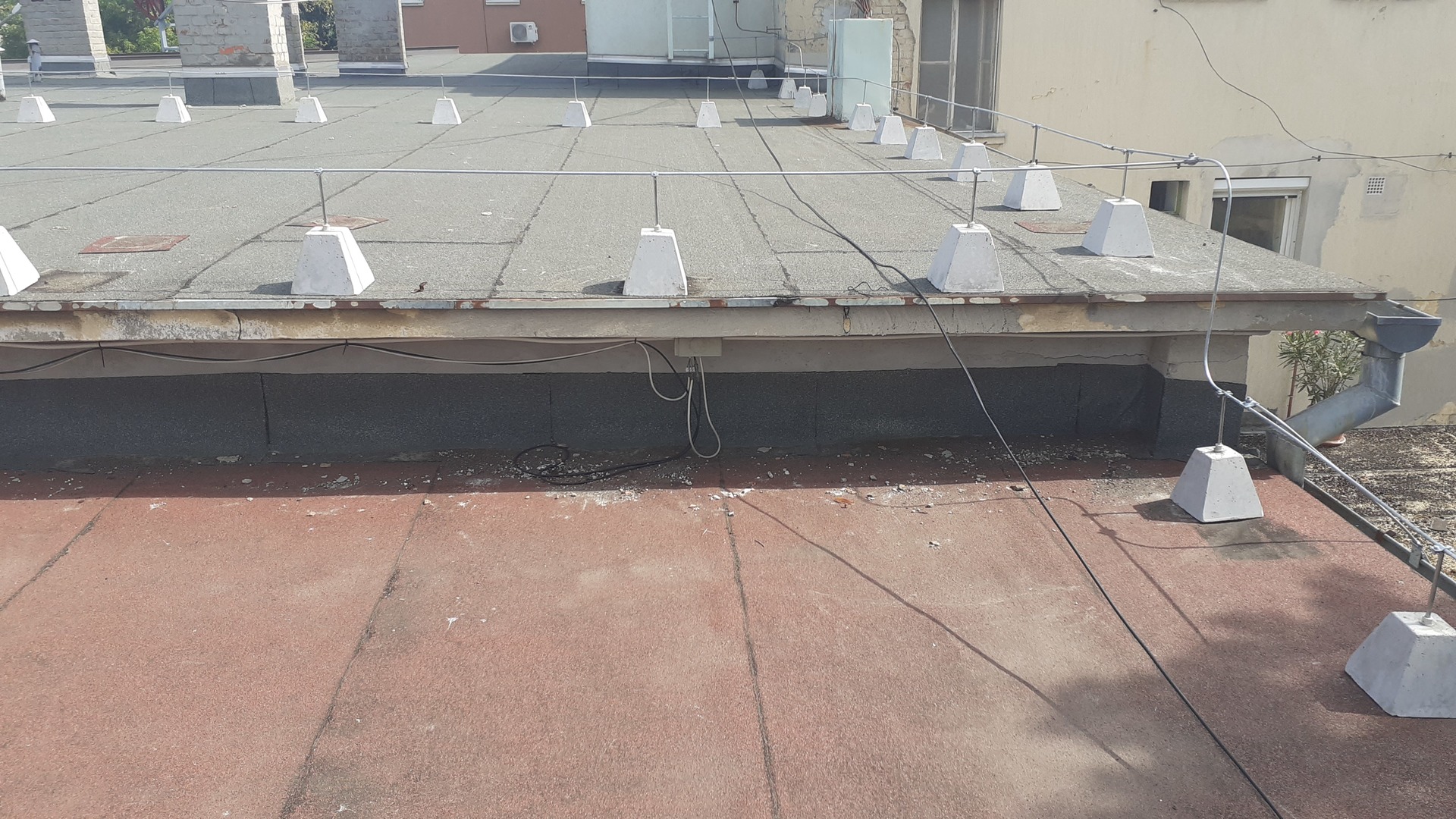

Fellelési hely:

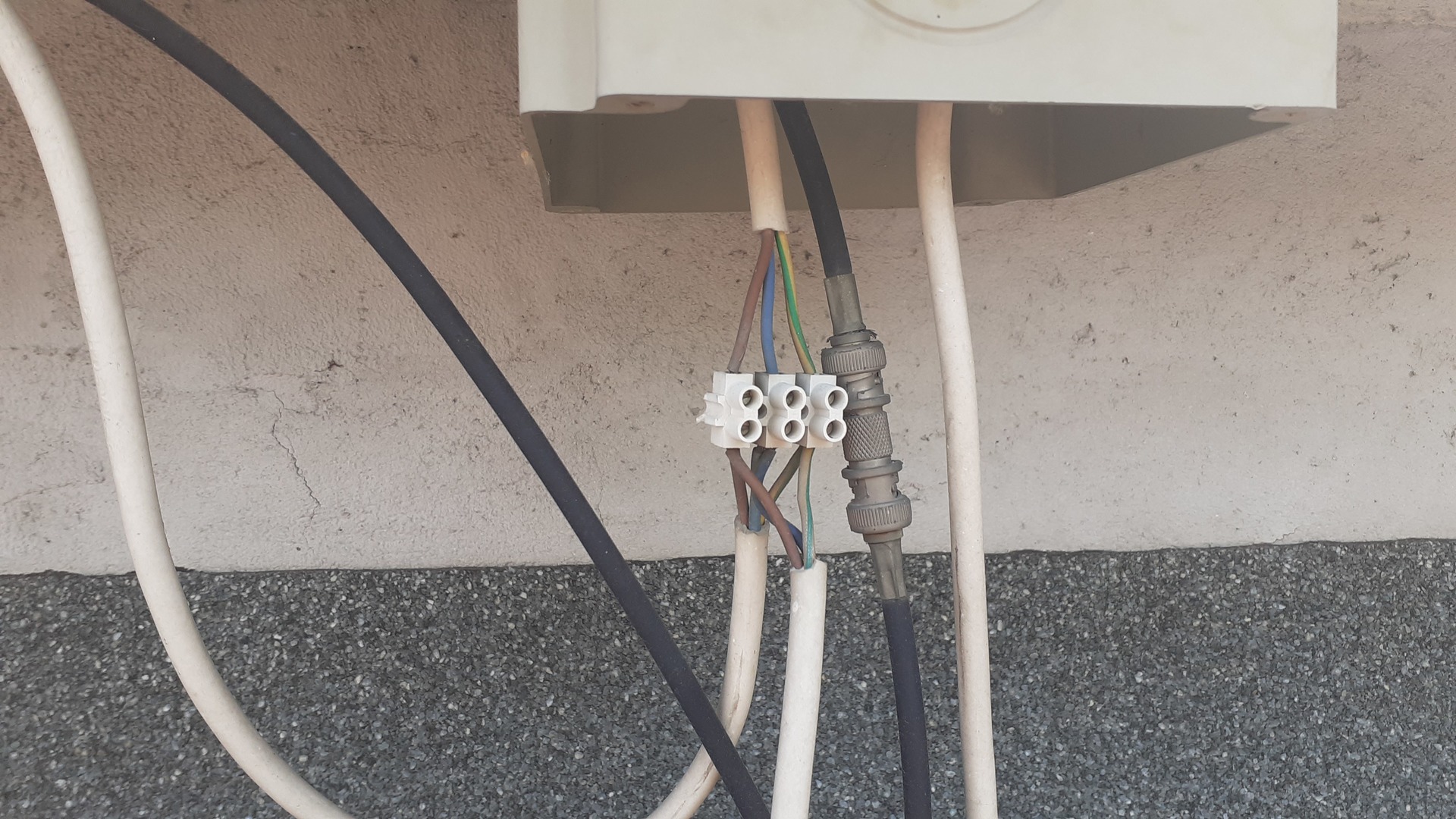

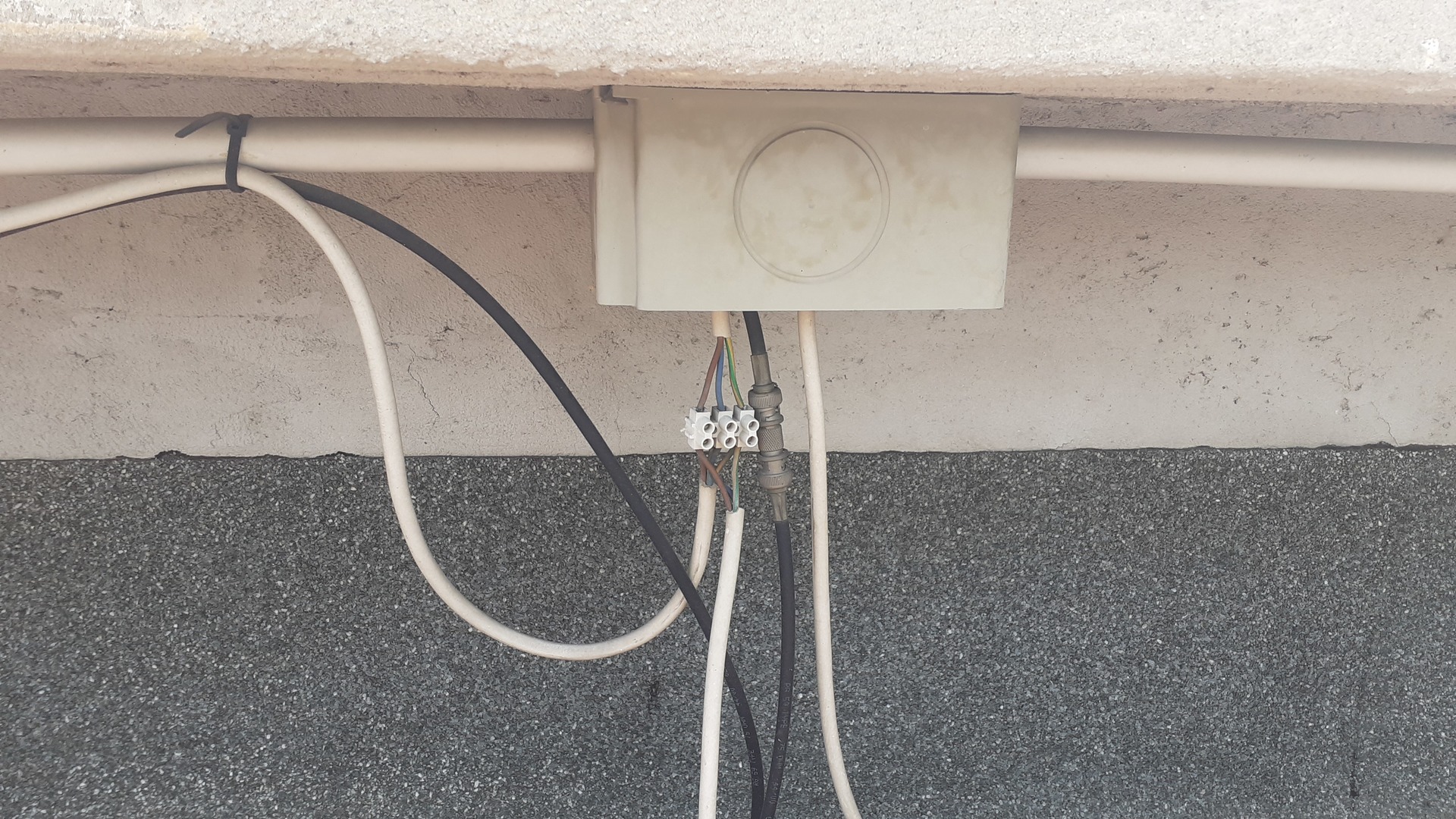

Lapos tető, tetősíktól elemelve vezetett, horganyzott, fedetlen kábelcsatorna.

[Szalai György]

Reggel olvastam a -segítségbénában- a villanyóra belezős hozzászólásokat. Először az tűnt fel, hogy miért nem a belezős rovatban van. Azután meg, hogy egy olyan villanyóra talán már csak az őslénykutatókat érdekli. Azután meg, hogy megint jár a szád Gyurka, de nem csinálsz semmit, mert lusta vagy. (Magamnak nem tudok hazudni, de már tanulom.)
Kevés munkába kerül pedig kibelezni egy mai villanyórát is. Van itt egy pár éves darab, a kutyának sem kell, kibelezem. Hát így kezdődött.

Van ugyan egy fúrt fejű, zárópecsételhető csavar az elején, de azt hiába tekerem ki, a mérőház attól még nem szétszedhető. Hat részen össze van hegesztve. Némi roncsolás árán sikerült széjjel feszegetni.

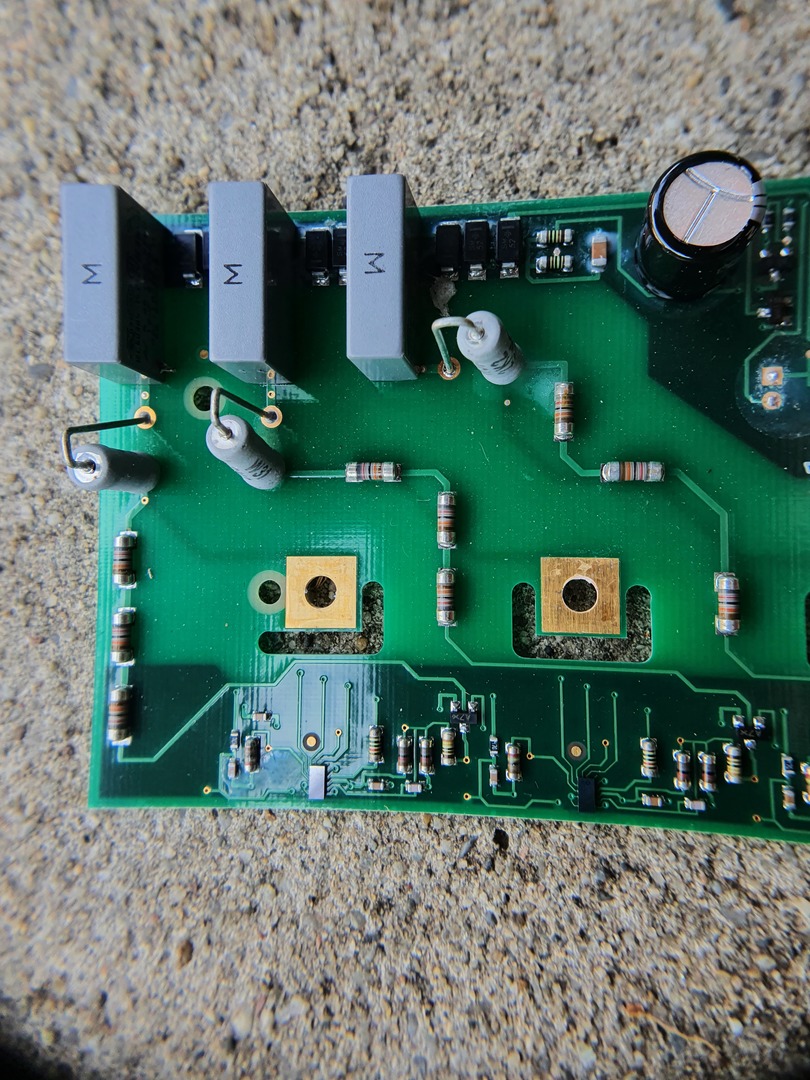

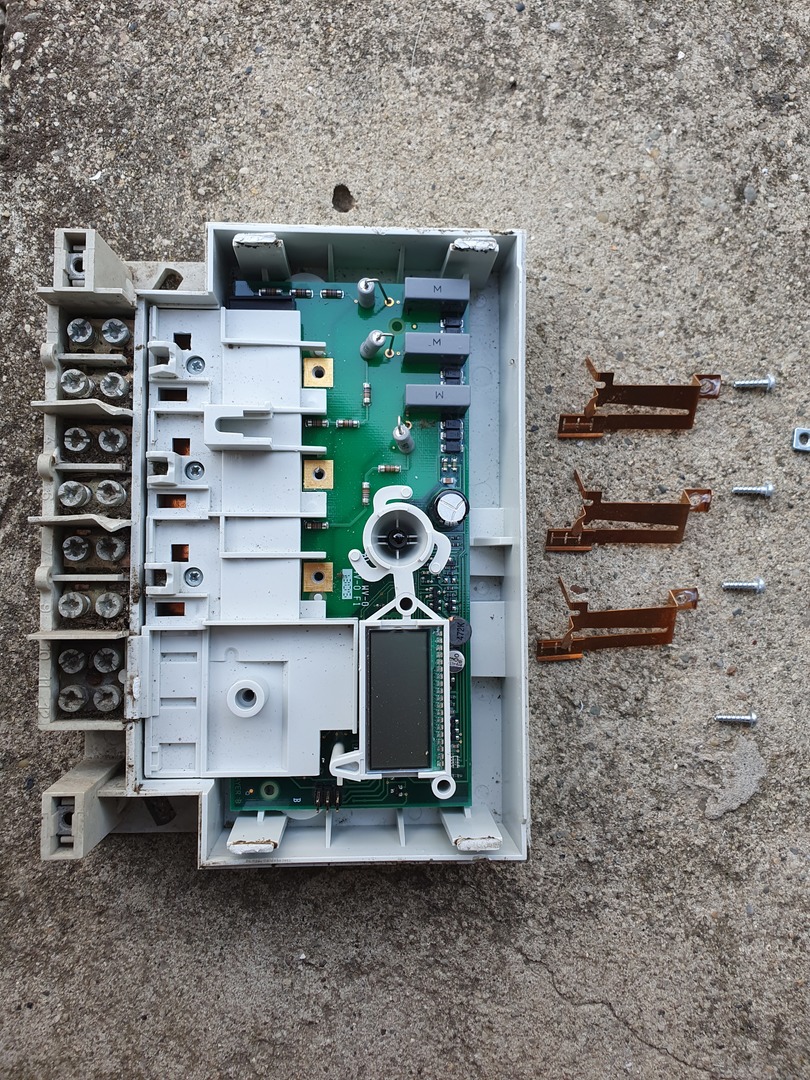

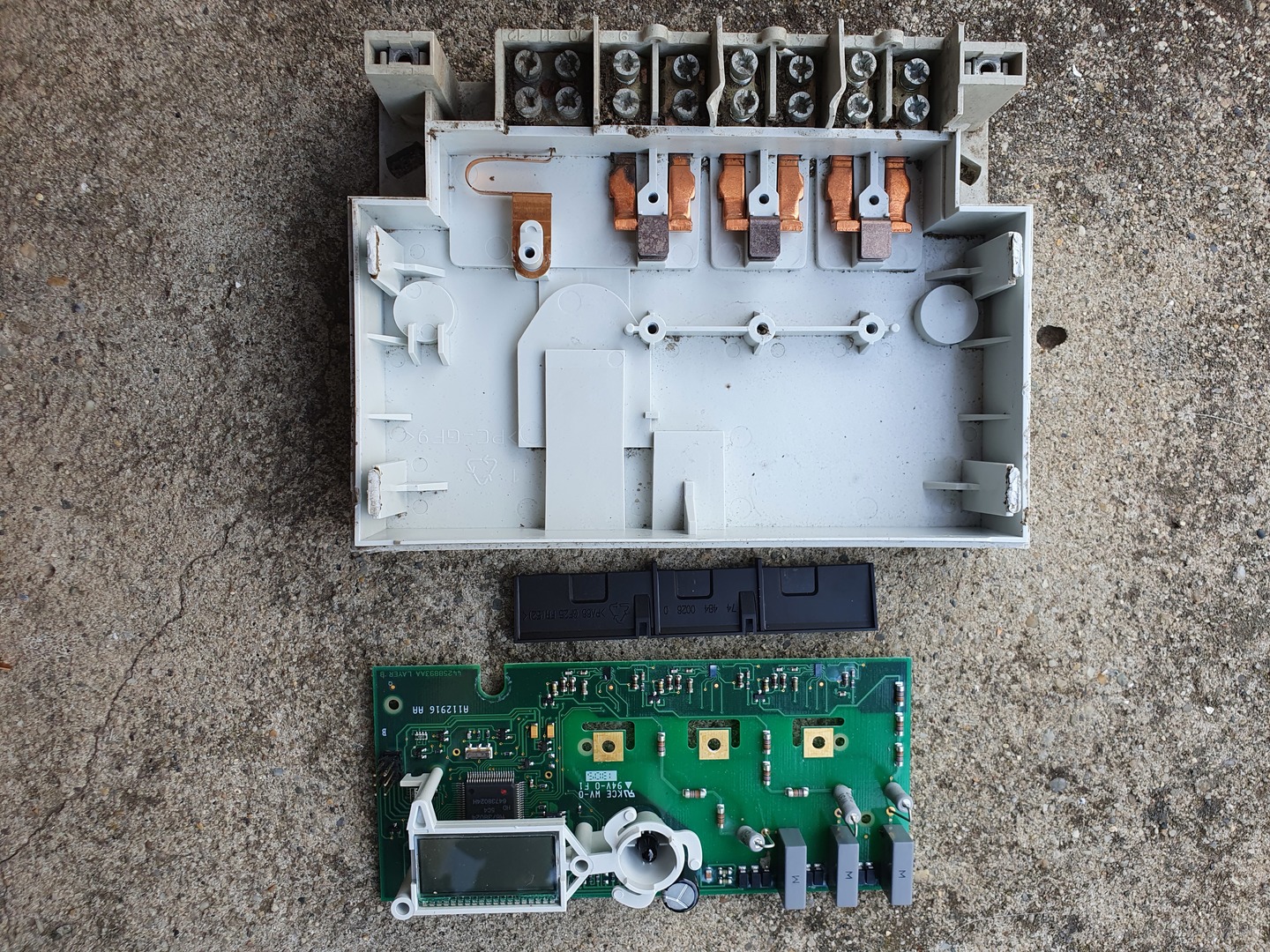

Az átlátszó elejét levéve megkülönböztethetők a fő részei. Ballról jobbra a kapocssor, réz feszültség csatlakozó lemezek, ohmikus-kapacitív szeszültségváltók, egyenirányítók. Lentebb infra adó/vevő dióda, LCD kijelző.

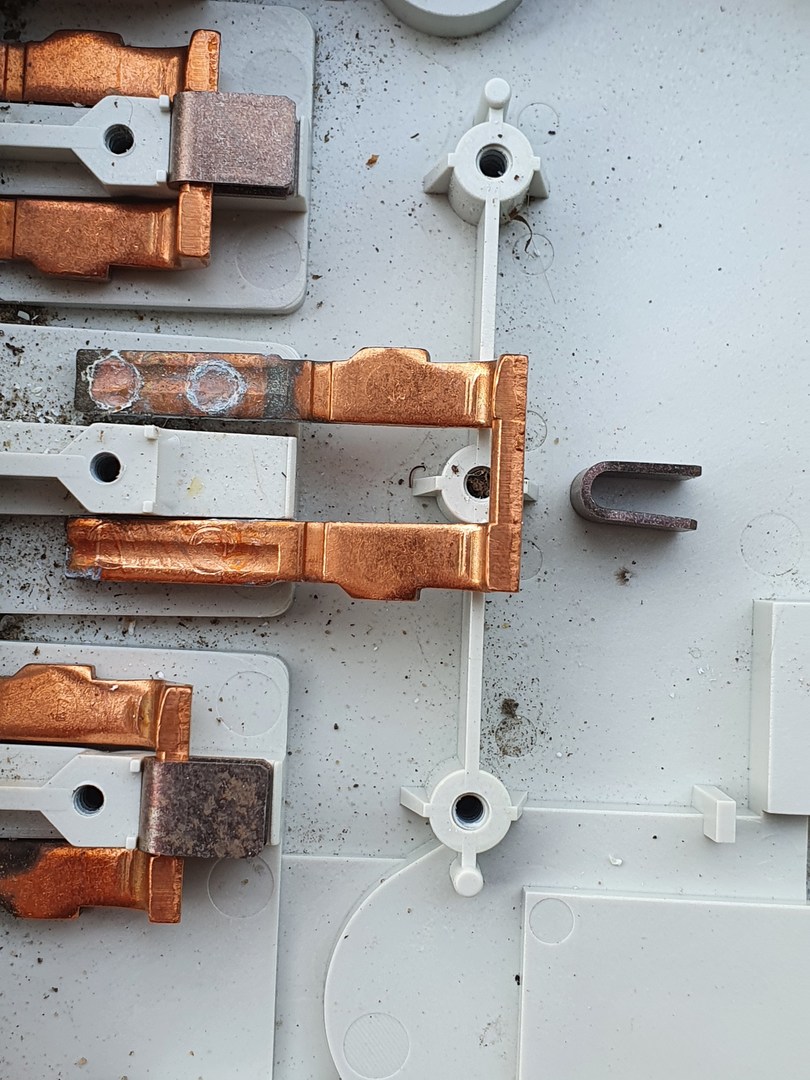

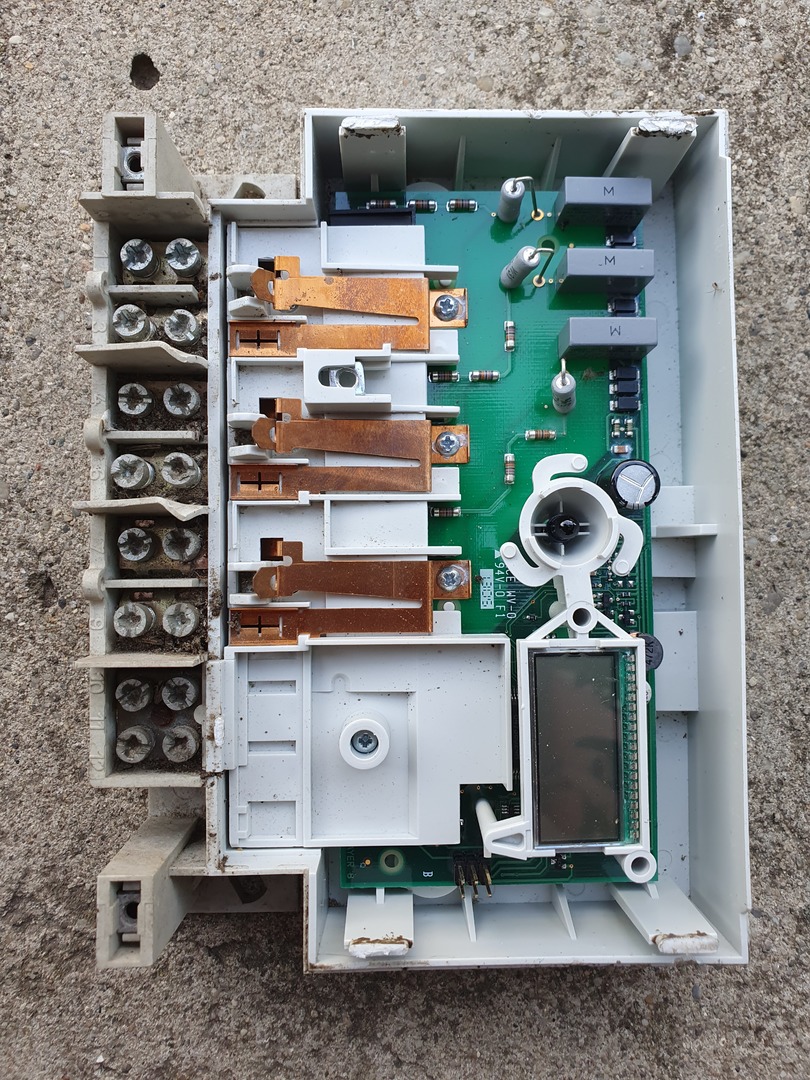

A réz feszültség csatlakozó lemezek alatti műagyag burkolat rejti az áramcsatlakozó réz síneket és a sínek mágneses terét pozícionáló lágyvas lemez patkókat.

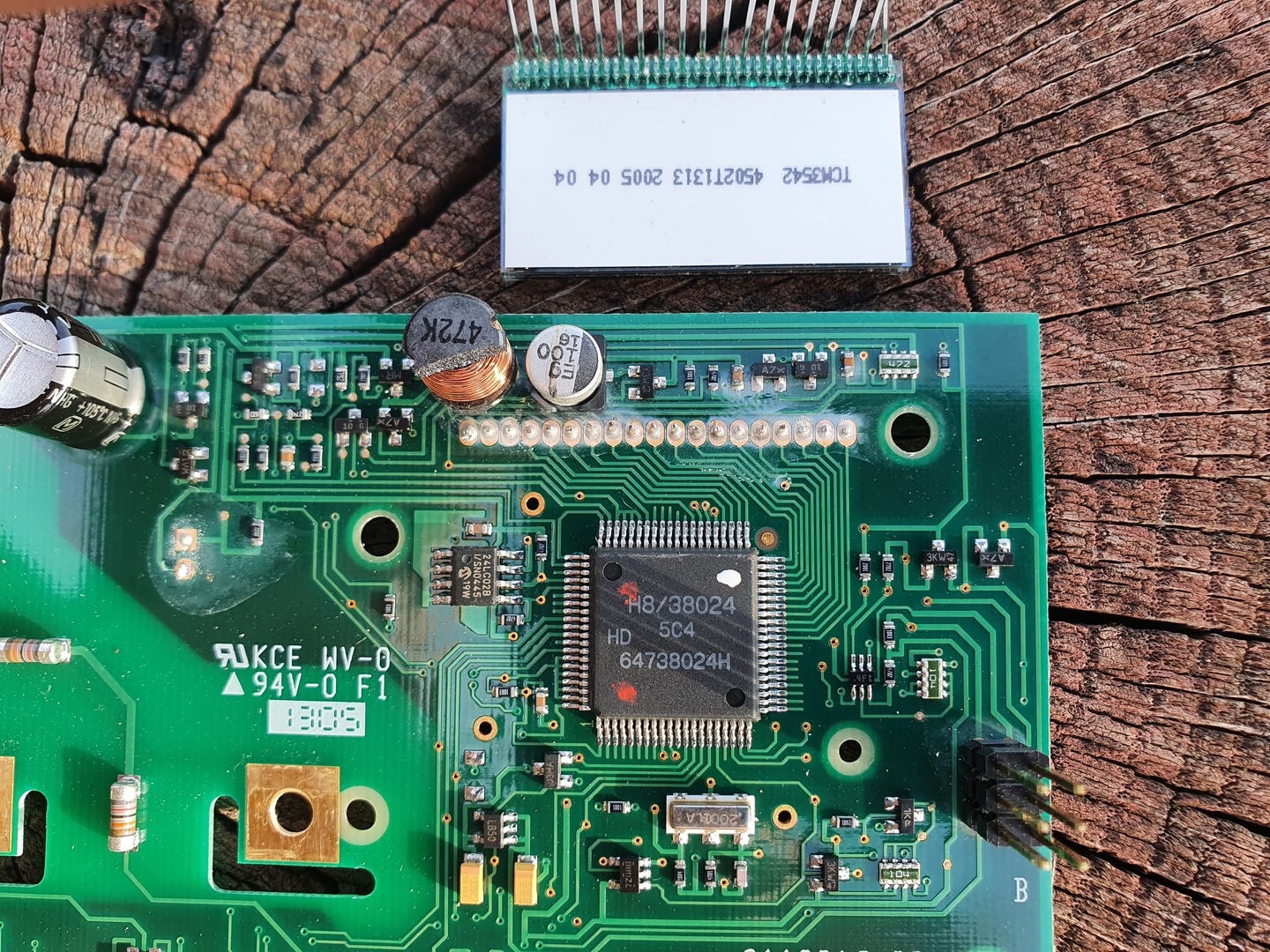

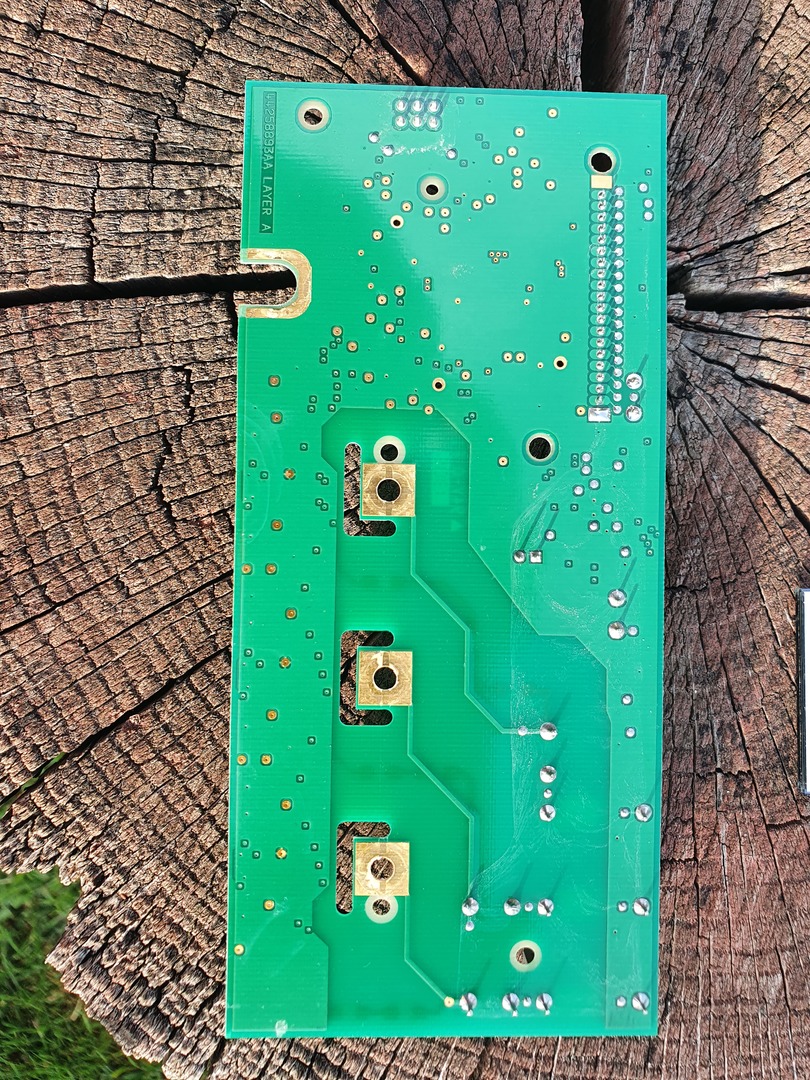

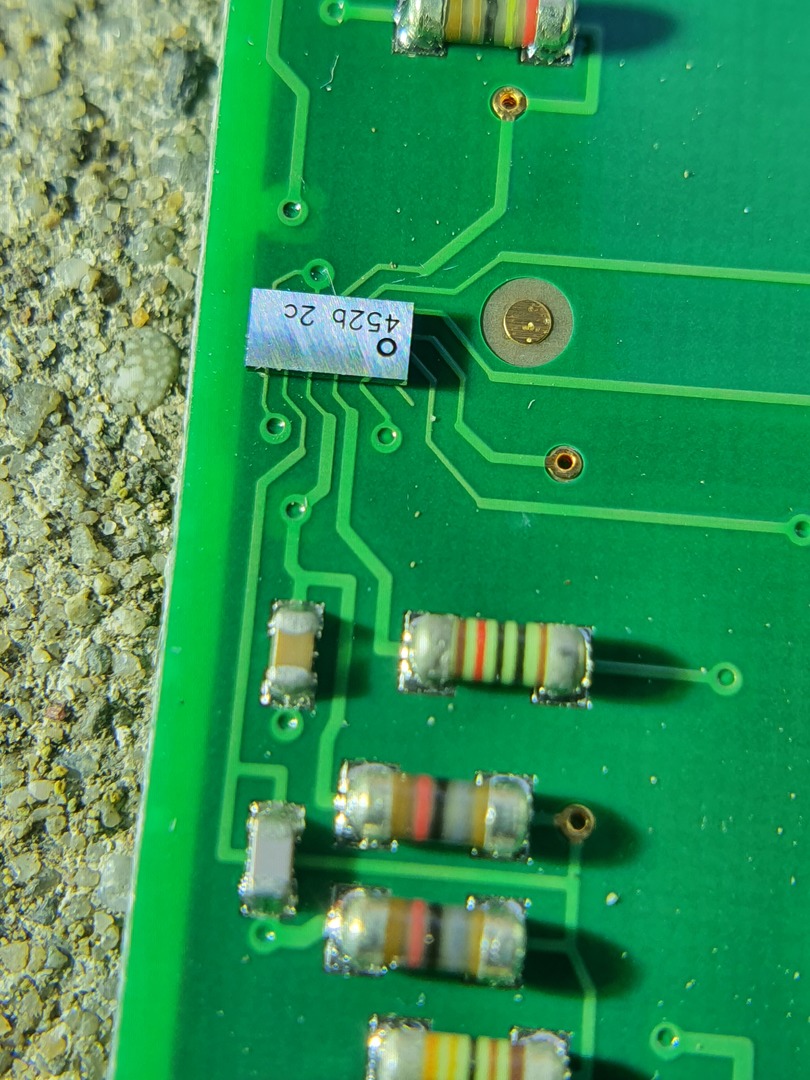

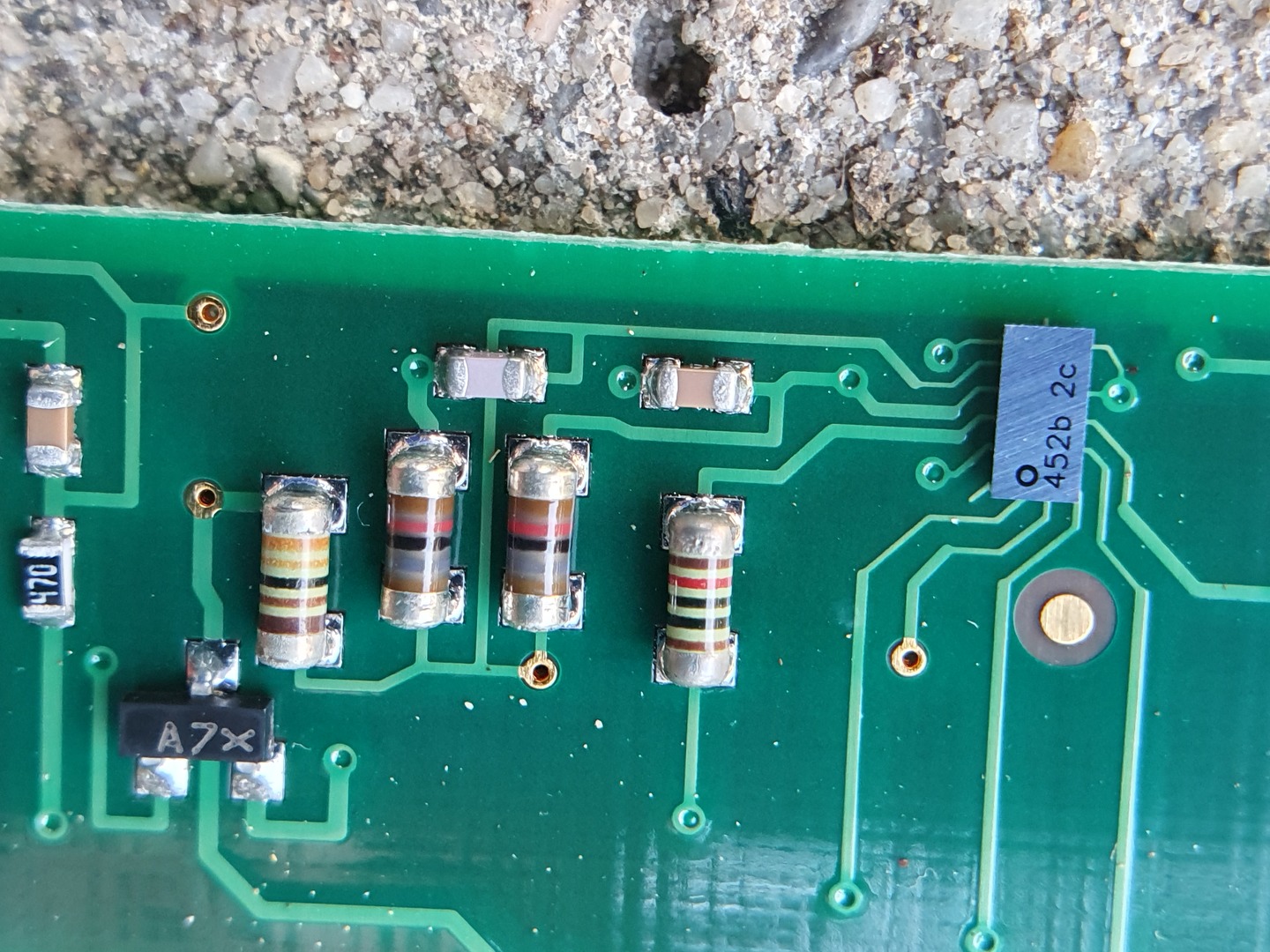

A patkókon belül újabb műanyag burkolat védi a nyomtatott áramköri panel szélén ülő, mágneses teret érzékelő 452b 2c jelű alkatrészeket. Némi kevés áramköri környezet mellett ezek jelét dolgozza fel az LCD kijelző alá ültetett egychipes mikroszámítógép. A panel hátulján nincsennek alkatrészek.



[Szalai György]

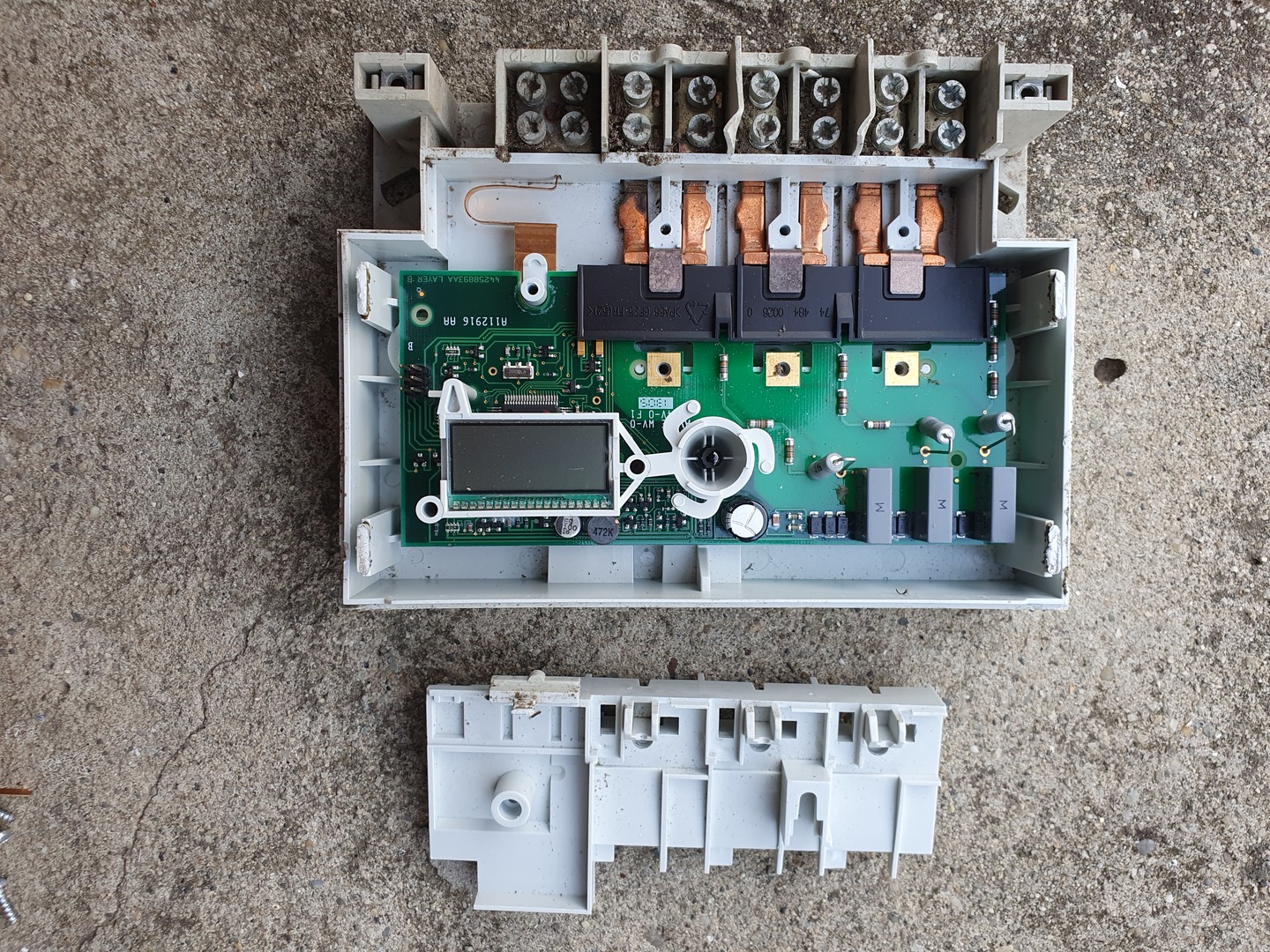

Még kép.



[Szalai György]

Egy utolsó.



[svejk]

De vajon hogy működhet?
Időnként kiírja az EEPROM-ba az állást?

[svejk]

Igazából a kérdés inkább az, hogy mennyi időnként történik a kiírás.

[PSoft]

...megint jár a szád Gyurka, de nem csinálsz semmit, mert lusta vagy. (Magamnak nem tudok hazudni, de már tanulom.)

Hogy ezt nekem, miért nem jutott eszembe eddig leírni? [#nemtudom]
Most akkor...pótolom!

Megint jár a szád Béla, de nem csinálsz semmit, mert lusta vagy.
Kicsit azért fáj, de már tanulom...elfogadni. [#vigyor2]

[jani300]

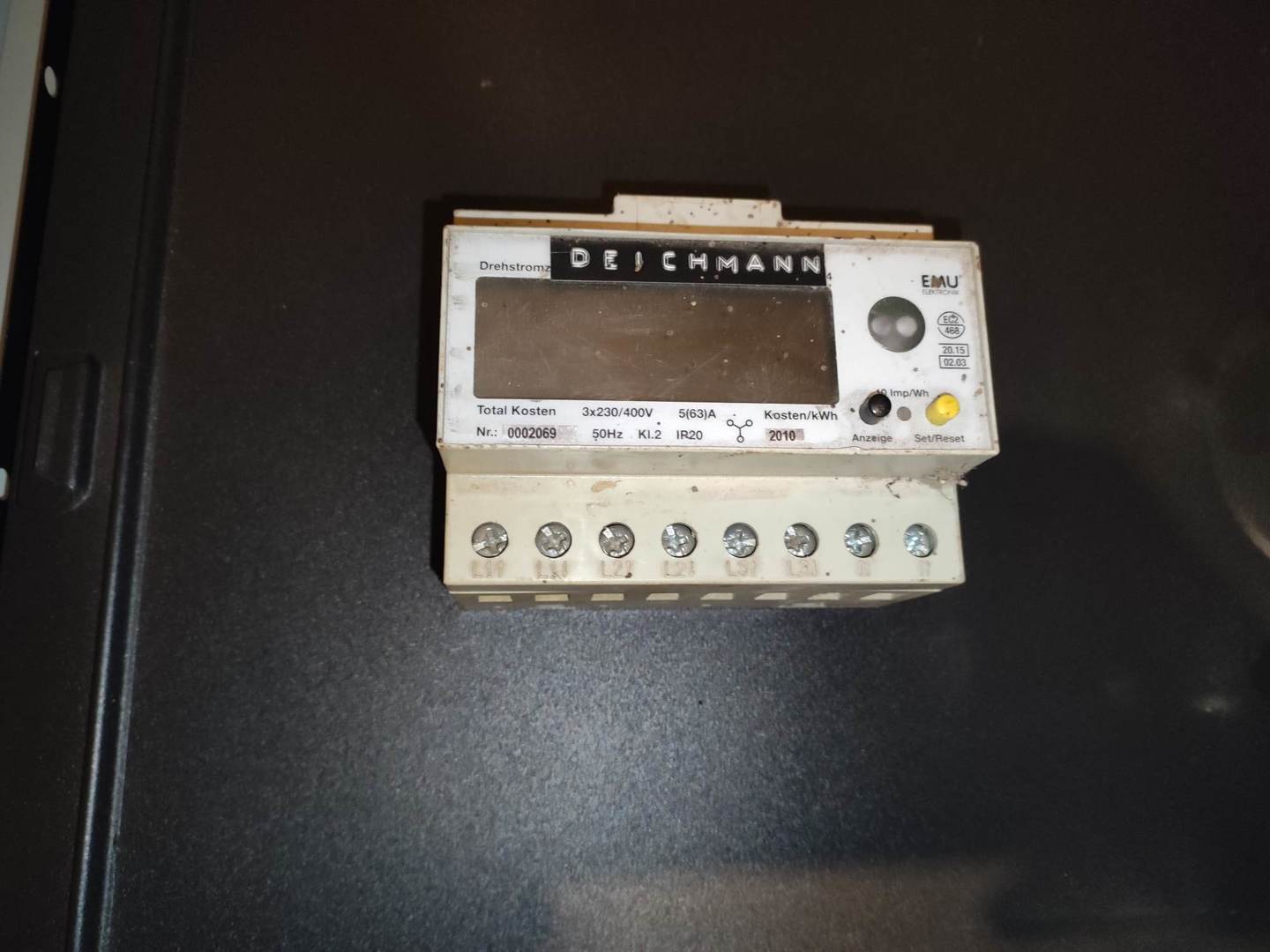

Nem látszik semmi a kijelzőn ,lehet ebben elem ?
Amikor hozzám került mutatott .
Nem szedném szét ,hátha jó lesz még valamire:)



[jani300]

No .rákötöttem fázis , nullát mutat .
De hát ez nem is egy rossz szerkezet .
Tud feszültséget , áramot mérni , pillanatnyi fogyasztást is ,gondolom .
238-239 volt körül van itt a fesz .
Dehogy szedem szét !

[Szalai György]

Nem tudom, hogy mennyi időnként történik a kiírás. Nem méregettem, csak fogtam és kibeleztem.
Gondolom, a kijelzőt elég akkor átírni, amikor a mért érték egy egységnyit változik. Ha két hétig nincs fogyasztás, akkor minek?
Érdekes volna megtudni valamit a mintavételezés gyakoriságáról, de gondolom, azt sem tudjuk meg.
Az önfogyasztása is egy érdekes adat lehet és hogy azt beleméri, vagy nem.

[svejk]

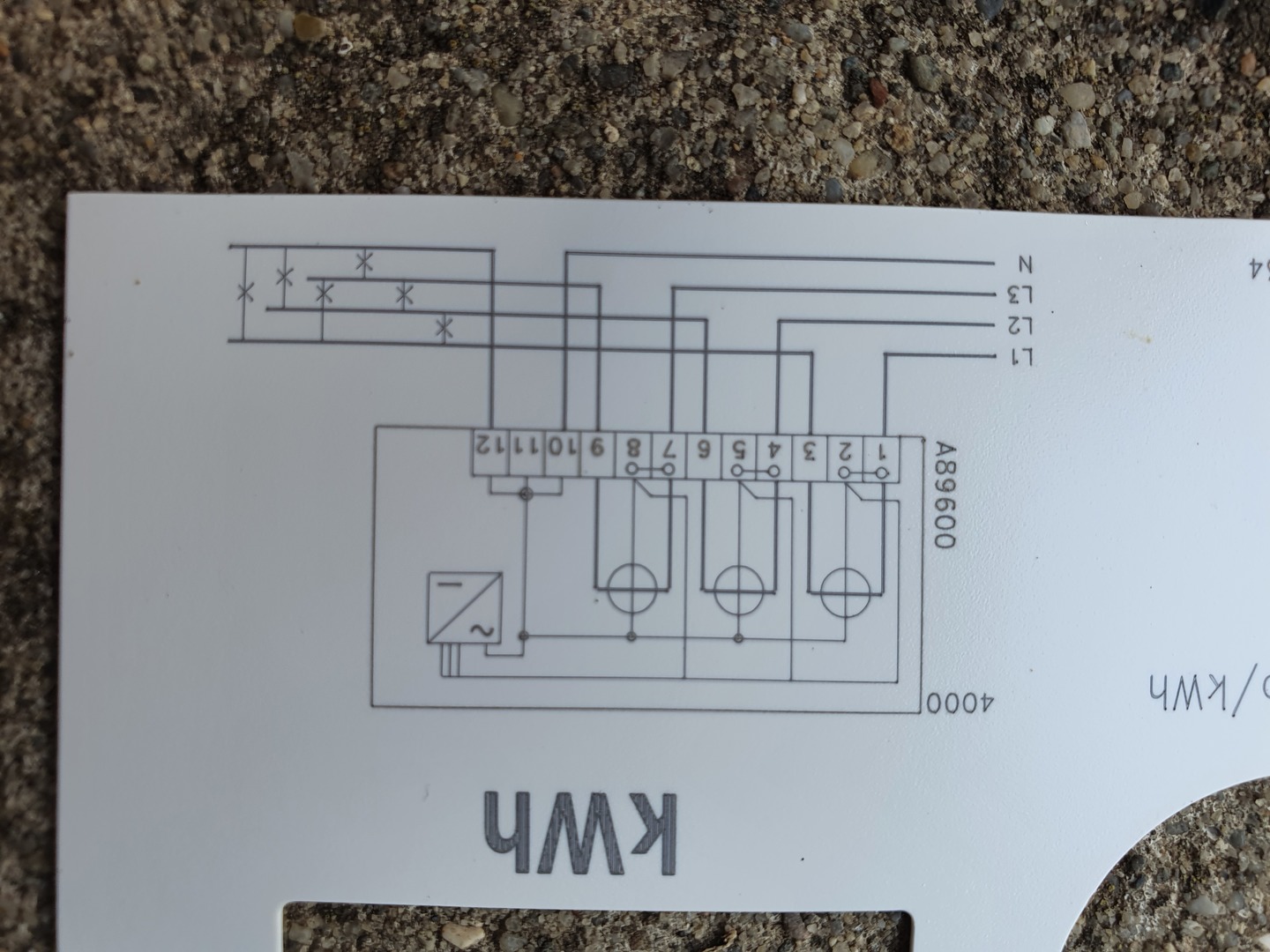

A bekötési rajz szerint a méretlenen van az elektronika de szerintem ez így is lehet a hagyományos óráknál is így van.

[PSoft]

Eresz alatt fecskefészek... -mondja a nóta.
No de, lehet ám mást is találni az eresz alatt. (ha...nyitott szemmel jár az ember)

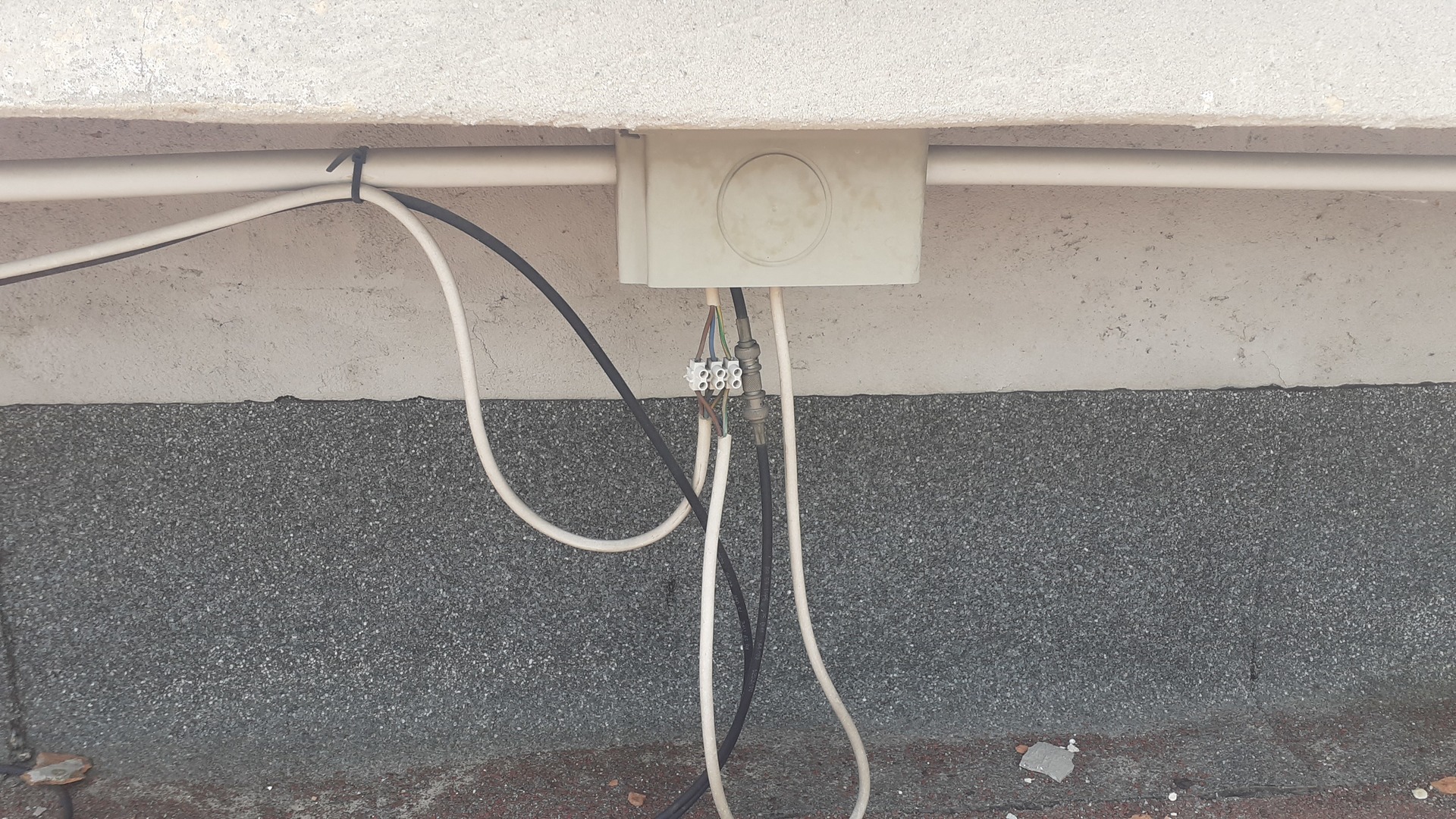

Nem voltam lusta, lemásztam egy műszerért...
Élő az a 230V... [#ijedt] ki tudja mi óta! [#nemtudom]



[ywathzay]

Mi a baj vele? Színre színt kötött az emberünk, akkor nemigen kötött fázist a nullába?[#nyes]

[PSoft]

Meg hát, ha a tetőt megmásztam...bementem az épületbe is, "bámészkodni egyet". [#kacsint]
Nem kellett volna...

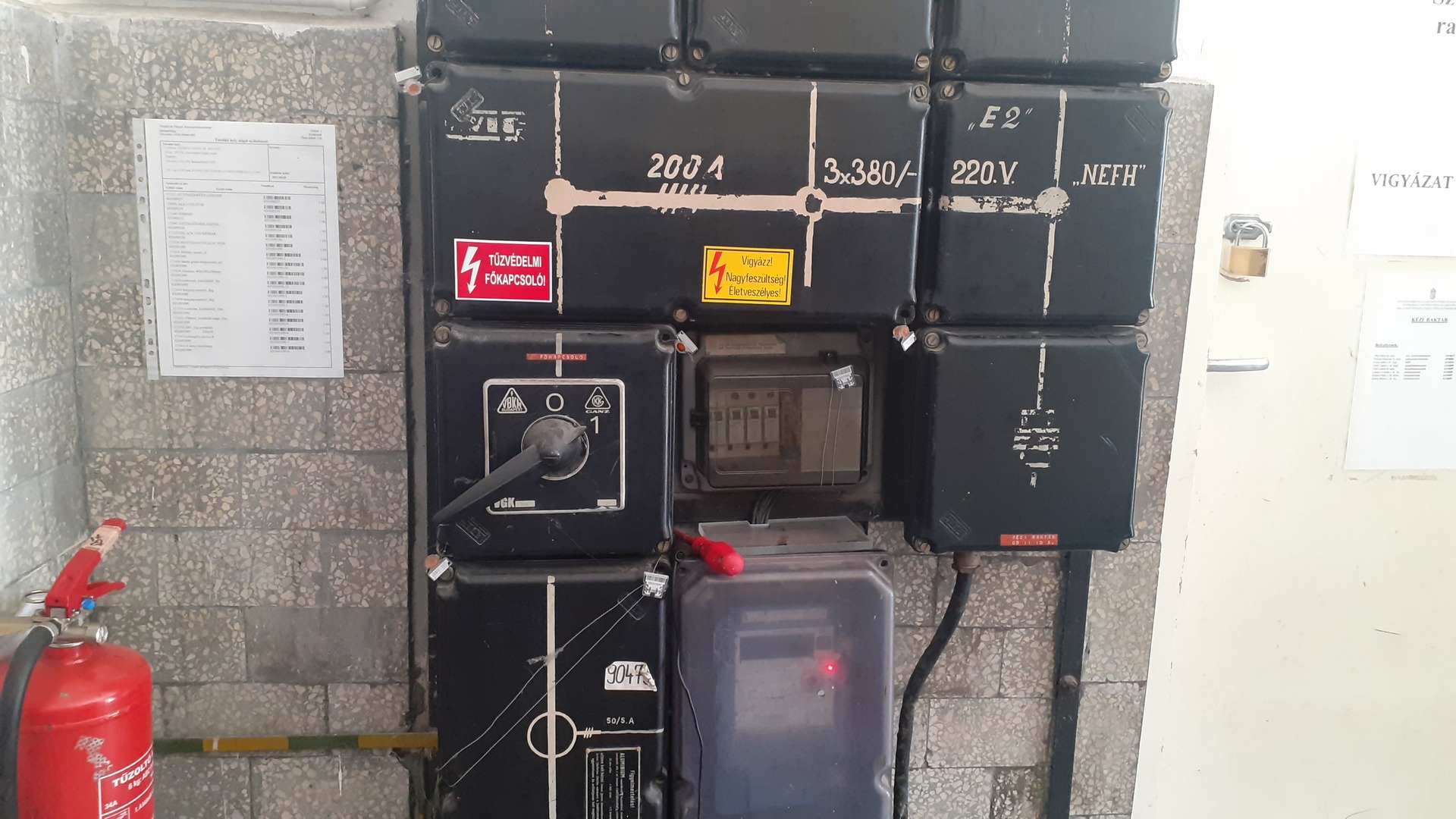

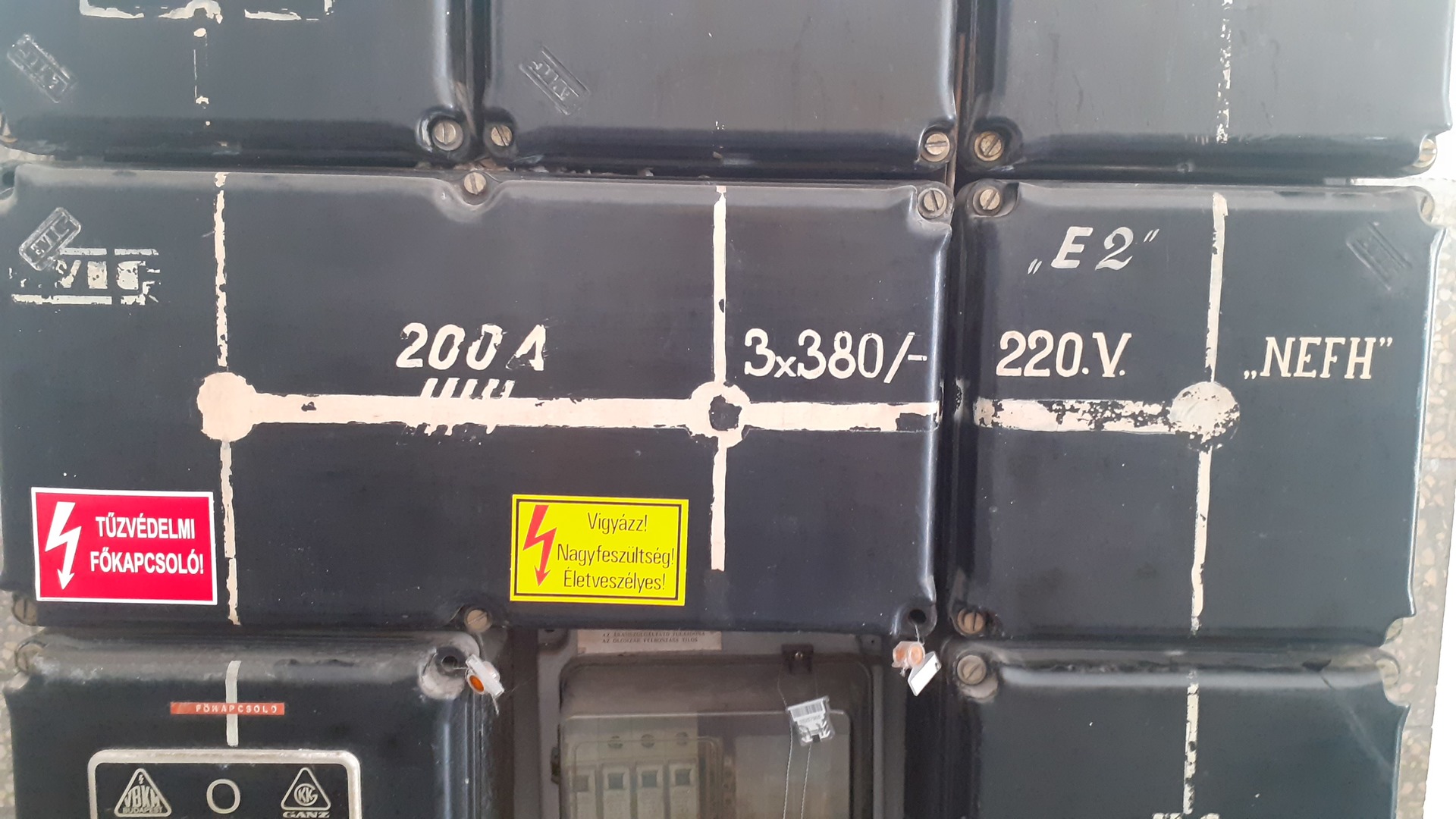

A mérőhely és környéke... Olyan, mintha a Józsibá...ott fejezte volna be a ganéhányást.

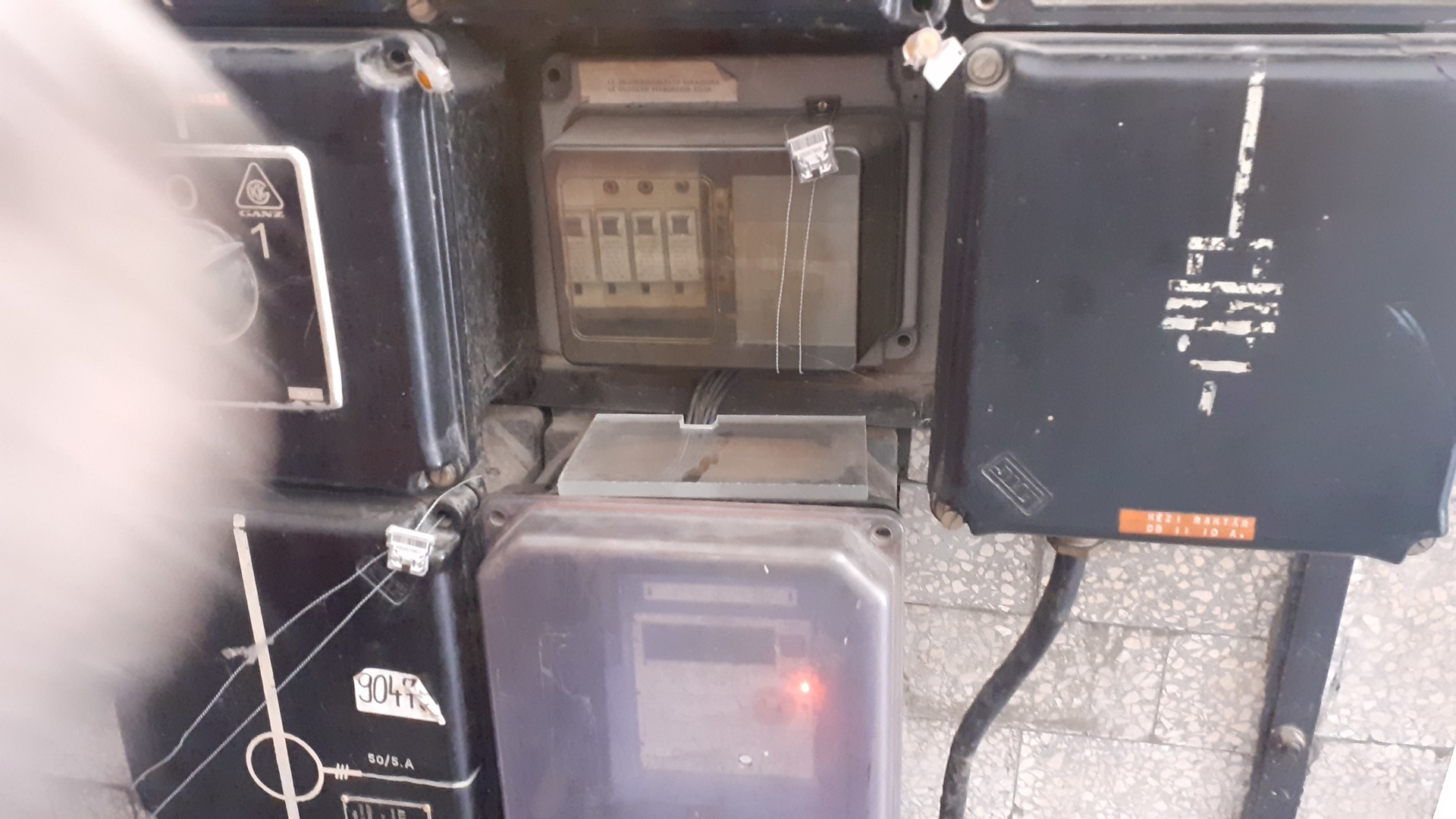

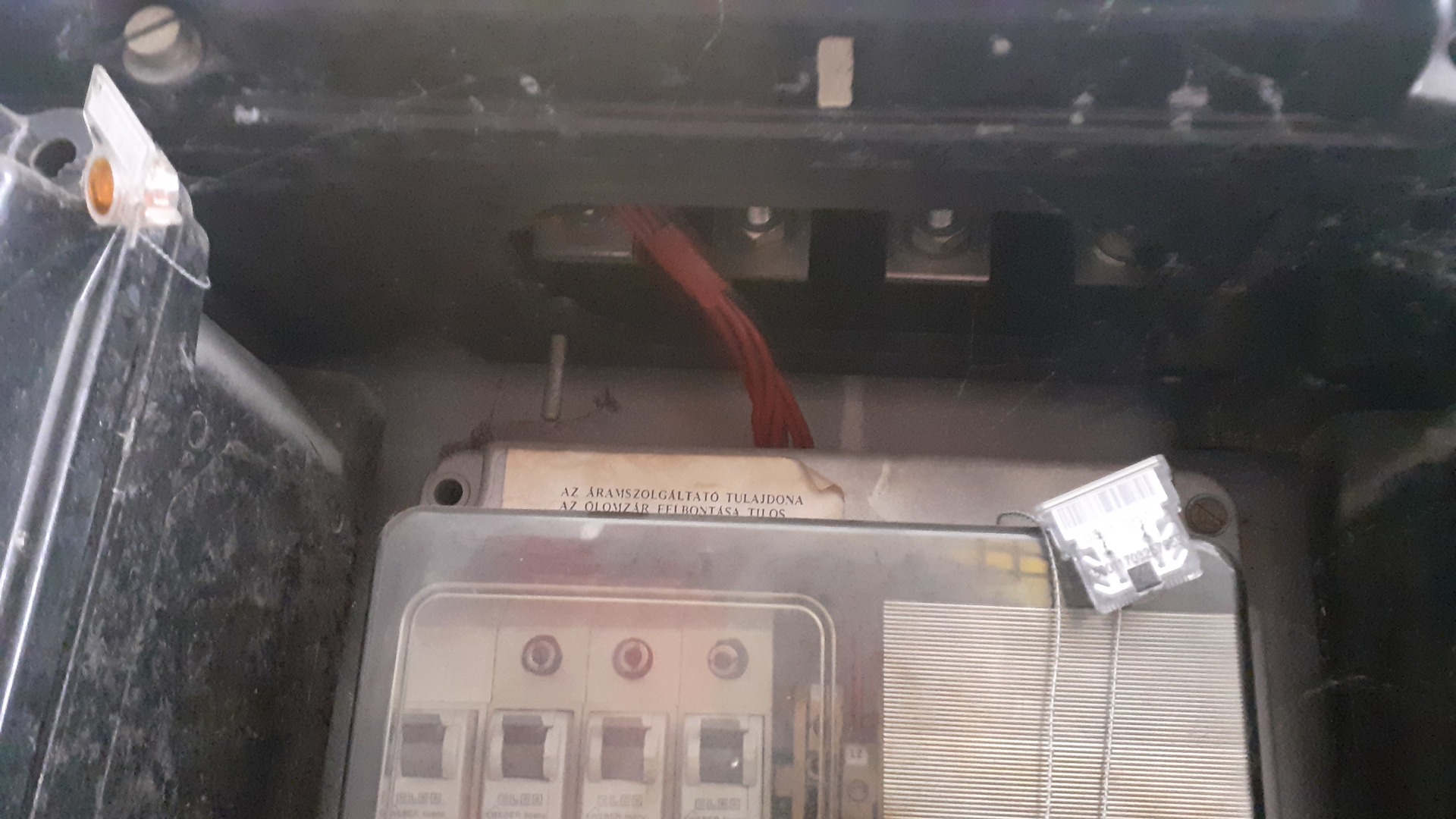

Az utolsó előtti képen, a csak úgy rátett plexi darab takarja az amúgy nyitott mérőszekrény tetejét.
Az ugye, -ha csak nem lököd le róla direkt- nem esik le onnan.
Szerintem, megpróbálhatta az utolsó képen látható, "M" típusú bakelit szekrény alját is hasonló módon takarni.
Csak onnan, annak a kurva gravitációnak köszönhetően...mindig leesett.
Így hát, nagy ívben lerosszva az egészet...nyitva hagyta a szekrény alját.
Ami ugye egy ruhásszekrénynél, nem is volna olyan nagy baj.
Itt viszont, mivel ez egy villamos szekrény, a sínek végein -kényelmesen hozzáférhetően- ott a 3x400V! [#ijedt]
És megint csak...ki tudja mi óta! [#nemtudom]



[PSoft]

Jahhh...

Mindezek egy olyan "pedáns" helyen, ahol a nap minden percét papírozzák, naplózzák.
Ahol ha megszólal a visító, mint a villám, csúsznak le a csövön és...mennek.
