Lesz majd olyan is.
Ez lesz akkor az összehasonlítás alapja.

Egyébként az első 5 mm-t a lötyögések kivételére szántam.
Azért nem használtam ki az óra teljes 50 mm tartományát.

[837pzgjm7]

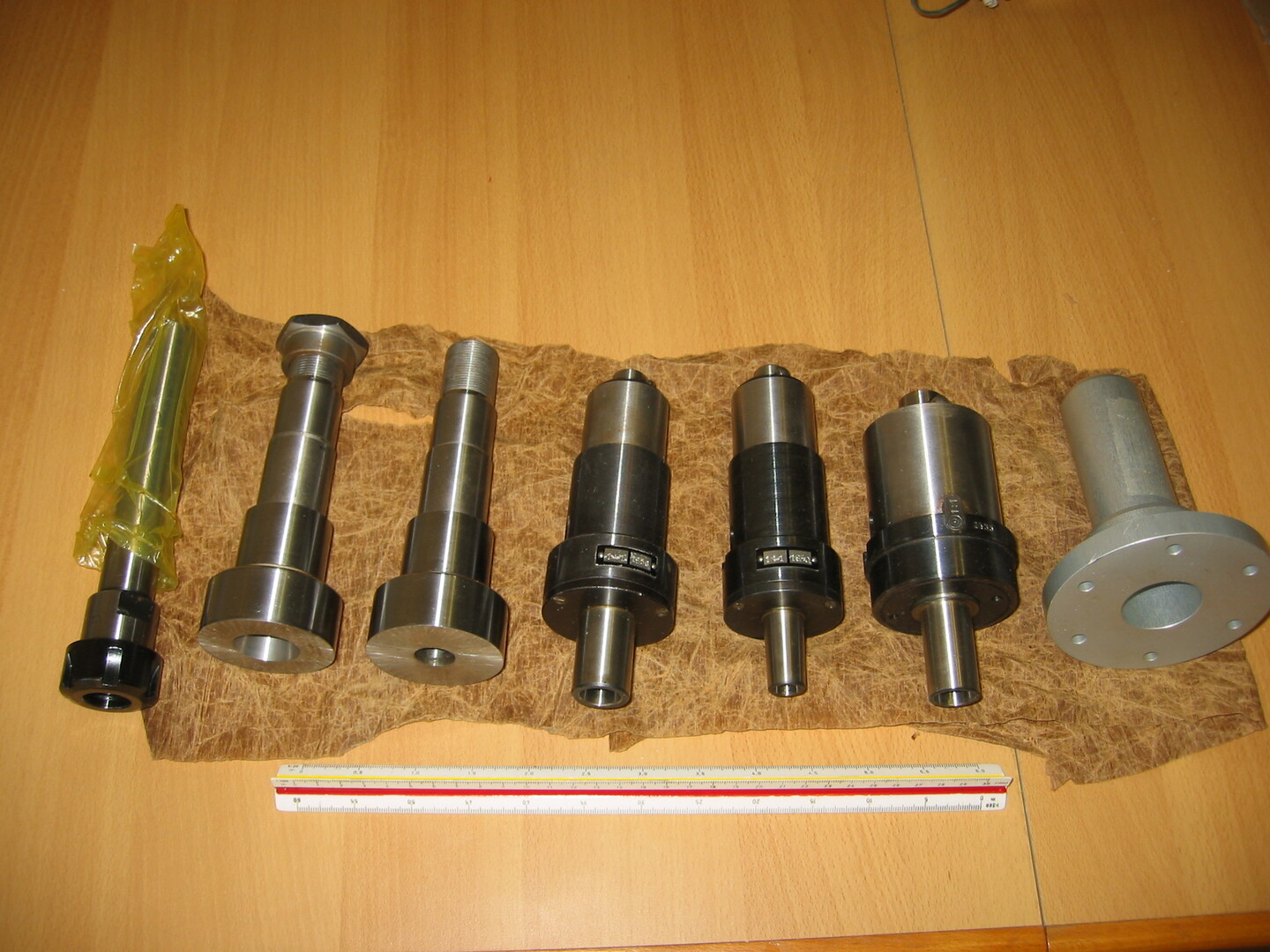

Jöjjön néhány pillanatfelvétel a lehetséges főorsókról.

Hogy melyik legyen? Még dolgozom rajta.



[vyvk7xm7]

Azt már lehet tudni, hogy mik az eszterga főorsódra vonatkozó műszaki elvárásaid? Vagy később lesz definiálva?

[837pzgjm7]

1. Jó lenne valami kézzelfogható eredmény, akár kompromisszumok árán is, lehetőleg mielőbb.

2. Minimális gépi megmunkálási igény, vagy kevés átalakítási szükséglet a meglévő komponensek összeválogatásával.

3. Lehetőség szerint vállalható legyen.
(Ha rezeg a léc, gyorsan keresek valami olyan gyári megoldást, aminél az enyém egy kicsit mégis jobb. Adattáram bőven van ehhez. [#smile])

[837pzgjm7]

Bármelyik is lesz a befutó,kellene valami hajtás ...


A kiseszterga meghajtásához vannak háromfázisú motorjaim, eltérő pólusszámmal, 80W, 90W, 370W, (1,1 kW) ...
Csak éppen három fázis nincs.
Erre vannak ugye alkalmas frekvenciaváltók. Az is kerülne.

De, ...

2015-ben jött egy hirdetés a Fórumra: új, kínai esztergából bontott DC, motor, 180V, 1100W + elektronika a fordulatszám változtatáshoz. (Sz.József fotója)
A hajtás gyorsan meg is érkezett.
Az elektronika szakszerűen volt szétszerelve, a dobozolás szinte csak mechanikai feladat volt.
Ehhez egy helybeli Vaterás hirdetett egy új EVIG szerelődobozt (15x30 cm) hagyatékból.
Azt hiszem ez a mai MTE-0 méret, elegendőnek tűnt.

Mikor átvettem a dobozt, kicsit furcsa volt, hogy milyen nehéz.
Aztán kiderült, ez talán a legrégebbi, igazi bakelitből készült változat.
Fúráskor kemény és büdös volt, de megadta magát.
Gyorsan összeszereltem így néz ki.

Azóta bedobozolva várt.

Kicsit nagy, kicsit erős.
De, készen van, és ha most nem használom fel, akkor soha!




[vyvk7xm7]

De jól esik néznem azt az EVIG tokozatot! Szép a fedele, megvan a zárólapja is és rendes csavarokkal működik. Szerettem azt a masszív anyagot fúrni a jellegzetes illata miatt.
(Ettől szebbnek csak a tábori telefonok barna rongybakelit doboza tetszett. Abból őrzök még kettőt.)

,,Kicsit nagy, kicsit erős."
A teljesítmény tartalék jól jöhet majd munka közben. Lehet, hogy nem is lesz olyan sok tartalék, ha néha majd leszabályozod a fordulatszámot.

[837pzgjm7]

Kellene valami hajtás ...(2)

A motort + a vezérlőt egy pillanat volt újból feléleszteni.
Pörög, irányt vált, ahogyan kell.
De egy kicsit hangos.
Van egy kis sípoló hang a ventilátortól, meg talán a keféktől is, nagyobb fordulatszámon.
Ez nem olyan vészes.
De jön valami állandó,  erős zúgás a motortest-forgórész irányból.
Olyan, mintha egy nagy hangszóró nyomná az 50-Hz-es zúgást.
Ez viszont kellemetlen.

Ez a kici kínai cuccok sajátossága, a többi is ilyen?  Lehet ellene valamit tenni?

[0g8wwjugu]

Árul itt Sz.József fórumtárs Tr10x2, Tr10x4, Tr12x3, Tr16x4 konttyanásmentesre állítható anyákat, meg komplett anya-orsó-orsótartó szetteket is. (Jó cuccok, én már használtam.) Fúrd fel az öntvényt (ha kell), tegyél rá egy ilyen anyát, és nem fog kottyanni.

[837pzgjm7]

A mért értékek / kottyanás egyelőre nem zavar.
Nem CNC a cél.
Egyébként jól (takarékosan) van kitalálva/méretezve, igazából csak a saját anyagából készített, fúrt anyának van helye, ami öntöttvas.

[0g8wwjugu]

Ja, ha nem CNC, akkor tényleg inkább csak a linearitása az érdekes.

[3ztiz2p39]

A thirisztiros szabályozó jellegzetessége.

[837pzgjm7]

Köszönöm, vettem. Akkor megbékélek vele.
Legalábbis egy darabig.

[0g8wwjugu]

Ezért nem szeretem a fázishasítós kefés motorokat. Se a hangjukat, se a karakterisztikájukat nem bírom. Inkább vadászom kis háromfázisú aszinkron motorokra, meg olcsó frekiváltókra.

[837pzgjm7]

No igen. De az első tapasztalatot meg kell szerezni.
A legkevésbé gondoltam arra, hogy a zajhatás lehet ezzel a probléma.

Nem lesz névlegesig terhelve, a hűtés elég hatásosan működik.
Majd jól bekerítem. Hátha csendesedik.

[837pzgjm7]

Ismét lesz bútorlapos gép?

No, nem egészen.

Bár lehet, hogy kicsit előreszaladok, de valahova el kellene majd helyezni a kis gépezetet.

A napi, kéziszerszámokkal végzendő munkákhoz már régebben összeállítottam egy 4 cm vastag, táblásított fenyőből és aluprofil vázból álló munkaasztalt.
Ez nagyon jól bevált, de ugye foglalt.

Ez a helyiség a tervezőirodám volt, a berendezése, az asztalok irodai jellegűek.
Ezekre közvetlenül nem raknék, szerelnék mindenféle ,,vasakat".
És az előbb bemutatott hajtásnak is kell hely (elég sok).

Maradék munkapult anyagból vágattam egy 80 cm-es lapot és két 20 cm-es egy sávot.
Ezekből  összeállítok egy pódium formát.
A lap felső részére kerül a mechanika, alá pedig beépítem a DC motort és a vezérlő dobozt a kezelő elemekkel.

Nagyjából a fotó szerinti elrendezéssel.

A 80x60 cm-es alaplap kicsit nagynak tűnik, de lesz még itt variáció, sok cucc van még a polcokon.

A frissen vágott éleket, pórustömítővel bevonom, azután had száradjon.
Utána összeállítás.

------------------------------------

Most egy pár napra visszavonulok.

Mindenkinek békés, Áldott Karácsonyt kívánok!
