Sajnos nem jött össze.
Összeállítottam a kapcsolást, de az érzékelő folyamatosan világit, és nem érzékel semmit. [#nemtudom]

[Devecz Miklós]

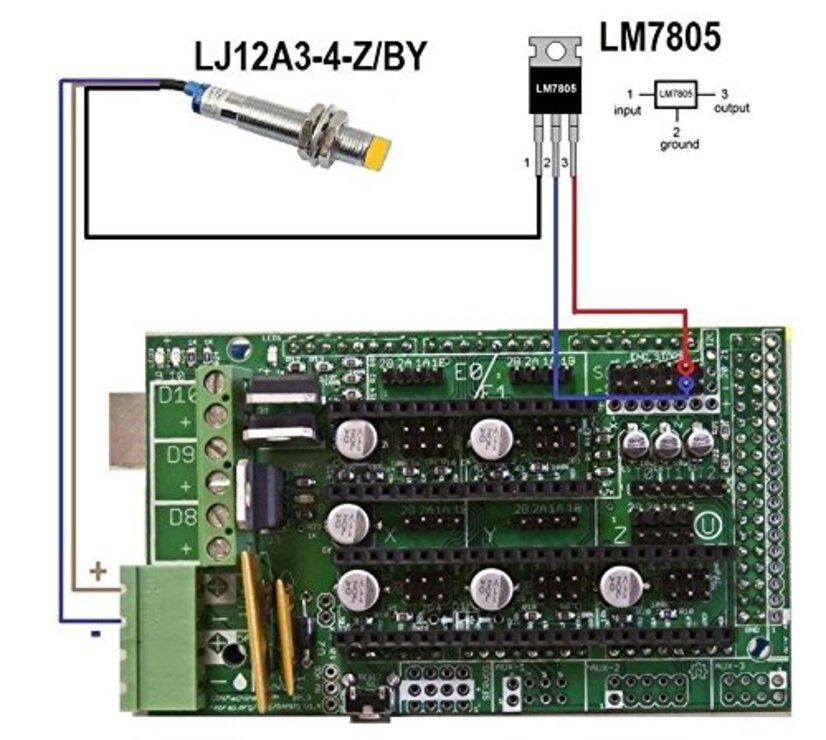

Rossz kapcsolási rajzot mellékeltek hozzá azon az oldalon, ahol letöltöttem ezt a kapcsolást.



Valójában LJ12A3-4-Z/BX-hez jó.
Valakinek nincs tippje ... Z/BY bekötésére?



[zozo]

Mértél feszültséget a fekete madzagon?

[zozo]

Úgy értem megjelenik a feszültség rajta, amikor kapcsol?

[Devecz Miklós]

Odáig még nem jutottam el.

Első közelítésben összeállítottam a kapcsolást, de gyakorlatilag nem történik semmi.
A 12V rákapcsolásánál kigyullad a visszajelző lámpa a szenzoron, és hiába közelítek feléje bármit, nem reagál.

Holnap megmérem a reakcióit, de szerintem maga a kapcsolási rajz nem stimmel.

[Révész Richárd]

Akkor csak a tápot kösd rá egy sima dugasztápról és mérd a kimenetet.
Valószínű NC-s kimenetű.

[zozo]

Nekem nem ilyen szenzorom van, de ha közelítek, akkor megjelenik a feketén a tápfesz, ha eltávolítok tőle, akkor meg lekapcsol. Itt amikor van tápfesz a feketén, a stab IC akkor ad 5V-ot a bemenetre. (gondolom, a bemenet ezt várja, úgy van konfigurálva))

[Devecz Miklós]

Kipróbáltam.

12V direktben rákötve a (+) (-) vezetékekre, fémes felülethez közelítve felvillan a visszajelző dióda, tehát így működik. A jelvezeték és a (-) közt 12V-ot mérek a dióda felvillanásakor.

[Devecz Miklós]

Mea culpa!

Rátettem egy másik szenzort, ezzel tökéletesen műxik!

Rossz volt az előző induktív érzékelő. [#integet2]

[Révész Richárd]

Ok, akkor tudjuk, hogy PNP és NO.
Kösd be a stab IC-t a következő képpen.
1-es láb fekete, 2-es láb kék
A 3-as és a kék között mérj feszt amikor érzekel.

Várom az eredményt.

[Révész Richárd]

Na jó sokáig írtam.
[#integet2]

[Devecz Miklós]

Elnézést, nekem egy napomba került. [#wave]

[Révész Richárd]

Semmi baj, lényeg, hogy megy a cucc

[Devecz Miklós]

Azért ez túlzás.
Az érzékelő már működik, de a Marlin 1.1.8 még nem.
Ha feltöltöm, és adok neki egy home parancsot, akkor minden irányban kb. 10 mm-t tesz meg, aztán leáll a rendszer.
Ezt még próbálgatnom kell.
