A C5-öt cserélgesd.

[ezsolt74]

Én tegnap majdnem elfüstöltem a gravírozóm elektronikáját.
Nem tudom hogy miért, de mikor az új erősebb tápegységet bekötöttem és megpróbáltam megmozgatni a motorokat, elkezdett valami füstölni.Gyorsan le is kapcsoltam.
A lézer is be volt kötve, de szerencsére annak nem lett semmi baja, kipróbáltam, működik rendesen.
Viszont rámértem a kivezetésekre, és ahol a TTL-5V-ot kéne kiadnia, ott 12V jön ki rajta, ezt nem értem(lehet hogy ennek a feszültség átalakítója füstölt el ?).

Ilyen a vezérlő elektronikám.
A (Laser Interface, és a High Power Laser Interface-en is 12V jön ki).

[ezsolt74]

Munka után, este lemérem, hogy ha elindítok egy gravírozást akkor a Laser Interfac-en változik-e valamit a feszültség.

[ebalint]

kalkulátor

[ezsolt74]

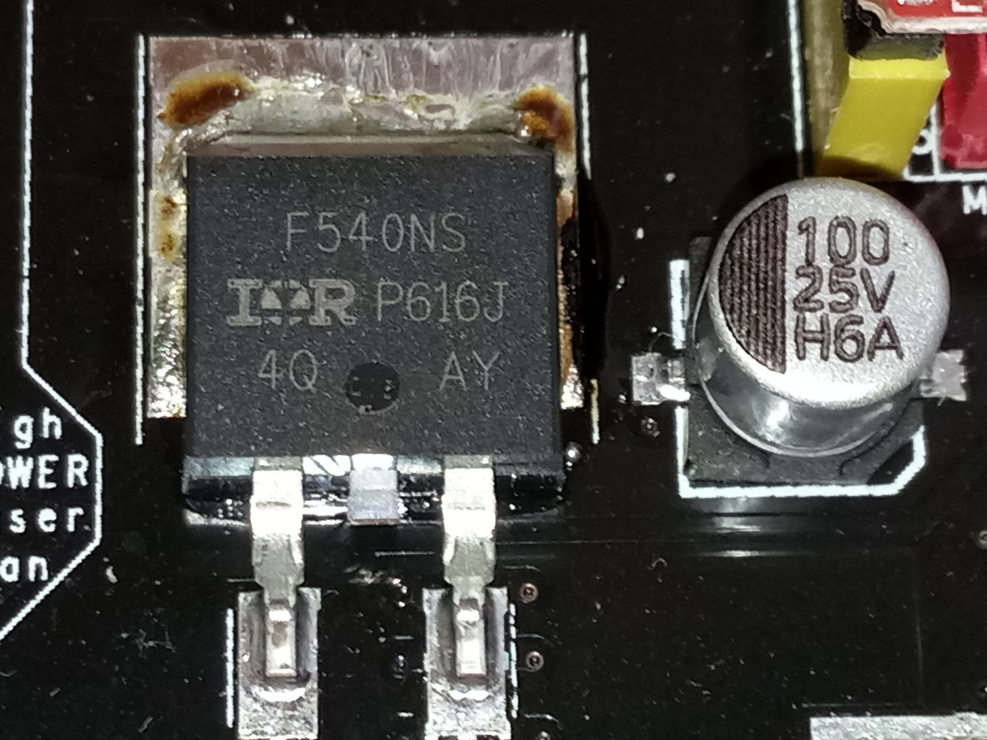

Ez füstölt.
Csináltam róla képet.



[000000000]

Az egy IRF540NS adatok: 27 A, 100 V, 0.052 ohm, N-CHANNEL, Si, POWER, MOSFET, TO-220AB
Viszont ha 5 volt helyet 12 jön ki akkor ott más is elszállt
7805 vagy 78M05 vagy hasonló alkatrészt keress, az lesz a ludas.
De ne fűzz hozzá sok reményt, hogy csak az szált el. [#wilting]

[RJancsi]

A CNC vezérlőm a Planet CNCUSB MK1  (nem DIY hanem eredeti gyári, csak azt már nem gyártják), a lézeren meg a gyári  kínai driver   van amiről nem sokat tudni.

[ezsolt74]

Akkor lehet hogy egyszerűbb ha rendelek hozzá egy új elektronikát.

Egy ilyen szerintetek jó lenne hozzá?
Azt nem tudom hogy ennél hogy lehet bekötni a lézert, mert 3 pólusú a csatlakozó de nekem egyszer 12V-ot kell adni a lézer elektronikának és egyszer 5V TTL-t.
És mind a kettő 2 pólusú csatlakozóval van szerelve.
Hogy lesz ebből 3 pólusú?
Link

[ezsolt74]

Ugyanolyan a lézerem mint ami Rjancsi-nak is van.

Lézer

[RJancsi]

A gúgli a mi barátunk. [#integet2] Itt a megoldás.  Az egyszerűség kedvéért közös a táp és a vezérlés földje (a középső tüske).

[morvfer7]

Nem kell olyan drága vezérlő!
Egy Arduino Uno, egy CNC shield, 2 db driver és kész.
Lehet ezek vannak a fiókodban is.

[ezsolt74]

CNC shield az van, de Arduino Uno az sajnos nincs, a fiókban.
Tényleg olcsóbban ki lehet jönni így vele.
Akkor egy Arduino Uno-t valahonnan be kell szereznem.

[ebalint]

pl. tőle : morvfer7

[ezsolt74]

Az Arduino Uno ból bármelyik jó?
Mert kétfélét találtam.
Az egyik a CH340G, a másik meg a DIP változat.

[Devecz Miklós]

Mindkettő jó, csak az elsőhöz kell az illesztőprogram, ami letölthető.
