Az első képen látható digitális stepmotor vezérlő mérési eredményei 4 különböző fordulatszámon bemérve:




Ez a diagram sereg a három különböző motorvezérlő összevetését mutatja azonos fordulaton:

[svager]

Ha elvinnék Fehérvárra egy ilyen motort és egy vezérlőt,ott be tudnád mérni?
Csak kíváncsiságból,mert ha nem olyan jó akkor is ez marad [#vigyor5]
Egyébként mi kell még a méréshez valami táp meg,hogy összekösd az encoderrel?

[svager]

A link talán most jó

[000000000]

Ha hozod a motort és a vezérlőt is hozzá, meg a hozzávaló tápegységet, akkor megoldjuk a bemérést. A teszt step jeleket a Robsy mérőrendszer adja a léptetőmotor vezérlő optós bemenetére, a motortengelyt pedig mechanikusan összekötjük a mérőpad enkóderével (lásd fotó).

Ezeket a méréseket másoknak is felajánlom a fehérvári találkozón.
Így ha valakit még érdekel egy adott léptetőmotoros hajtásának pozíció dinamikai bemérése, pályakövetési minősége (elsősorban Nema 17, 23 kategóriában), akkor a fentiekben említett hajtáselemeit hozza el, és keressen meg.

[svager]

Köszönöm!
 Rendben viszek egy tápot is,a tengely összekötésen azon még gondolkodom mert nincs 14-es tengelykapcsolóm.

[000000000]

Nem kell kuplung, annak nagyobb J-je lenne (torzítaná az üresjárati mérést), megoldjuk helyette "szigszalagos" tengelykapcsolóval.

[ANTAL GÁBOR]

Örülök hogy sikerült összehozni a dolgot . Nekem szembeötlő a mikroléptetés jótékony hatása . Az amatőr mechanikákat figyelembe véve azt hiszem a  szögeltérésből adódó hiba elhanyagolható.

[000000000]

Igen, jól látható, hogy ezek a vezérlők nem véletlenül drágábbak, hiszen a tudásuk, minőségük is jobbak. A rezonancia szűrés a digitiális meghajtóknál elég hatékony, az encoderes visszacsatolású Easy Servo (IST-2320) pedig a legjobban igyekszik "tapadni", és követi a 45 fokos ideális egyenest a három "versenyző" közül.

[wvdn6us49]

Sziasztok!

Tud esetleg valaki egy leírást (bekötés) küldeni erről a vezérlőről:
Pico drive

Köszi előre is!

[s5f8tmfv3]

Ott van a kép alatt.

[PSoft]

Ha oda klikkelnél a kép alá...

Pico Drive leírás...

[wvdn6us49]

Köszi! Mit kerestem, de nem látom a fától az erdőt [#vigyor3]

[prinx]

Üdv mindenkinek segítséget szeretnék kérni az alábbi léptetővel kapcsolatban :

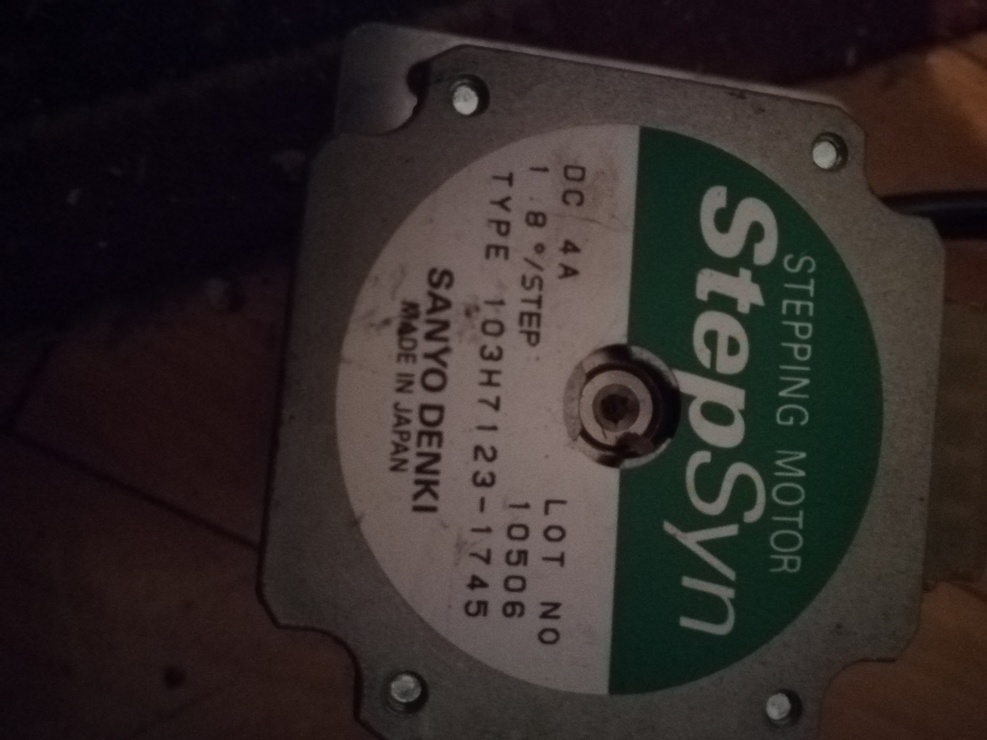

Sanyo Denki 103H7123-1745
Nem találok erről a típusról információkat, hasonlóakat találok csak a fázisonkénti áram nem stimmel
Ez a léptető 4A.
Segítségeteket előre is köszönöm.
Üdv H.Attila



[zozo]

Hát, ha a feszültség érdekel, sztem ellenállást kéne mérni és abból már számíthatod.

[vadember]

Megmondaná valaki, hogy milyen értéket javít ebben a videóban a kondenzátor beforrasztásával a TB6560-as vezérlőn az illető?AHQ
