AC szervó motoros vezérlés

[designr]

A tengelykapcsoló a lehető legmárkásabb.
Ez az amelyk még a Wittensteinnél is jobb.
APEX DYNAMICS

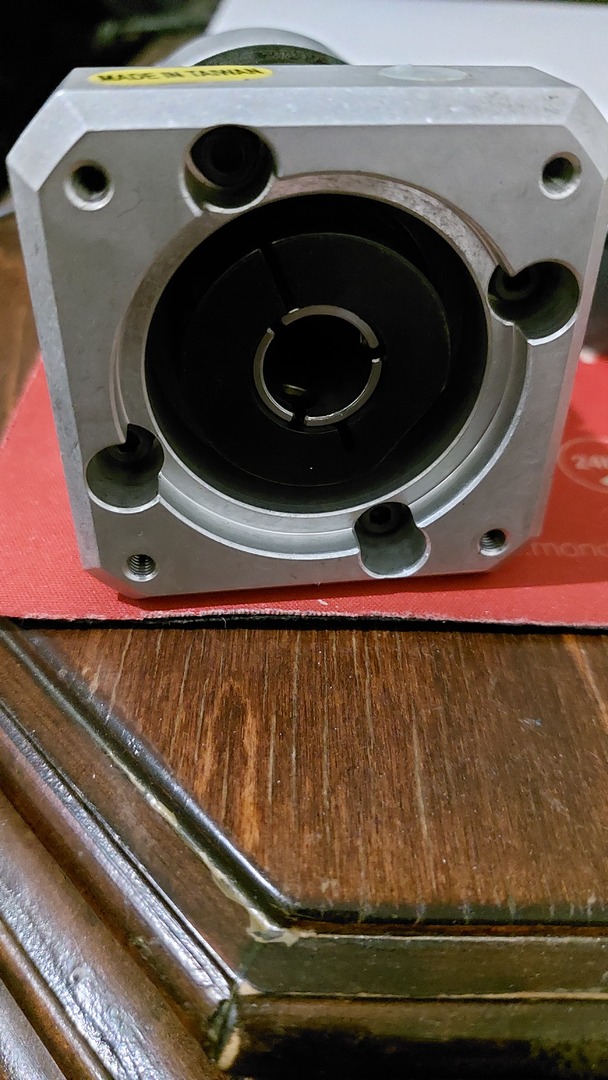

Érdekes ugyan hogy nekem az ilyen hajtómű ugyanilyen kuplung rögzítésnél a csőtengely amibe a motortengely megy be van vágva 120 fokonként.
Ha zavar vagy megint csúszik csináld meg.
Mint a képen.
A vezérlőben a 0B paramétert ne írd át 0-ra
mert akkor keresni fogja az encoder be nem kötött vezetékeit.Felesleges az abszolut encoder, akkor plussz tápfesz neki..stb
Ezért be sem kötöttem
Rendelkezésedre áll fordulatonként 2500×20 osztás.



[nagysam]

Sikerült rendesen megszorítanom.

A következőket állítottam be:
0B:1 Pr48:1 Pr4A:17 Pr4B:2000

A mellékelt paramétertábla szerint.
Azt nem értem, hogy miből jön ki, hogy 2500 osztásom van fordulatonként. A 17-bitnél nem 131072-vel kell számolnom?



[designr]

Ezzel a beállítással most 2000-es encoder osztást állítottál be.
Ugye 3000  1/min fordulatot akarunk.
Az másodpercenként 50
Fordulatonként 2000 encoder osztás ,az másodpercenként 100000 jel szükséglet.
Innen az első sor 100khz  pps szükséglet.
A lényeg hogy a képlet nevezőjébe, azaz a denominátorba annyit írj amennyi encoder osztást akarsz.

Próbálj így számolni, ha uccnc beállításai így stimmelnek akkor OK.
A 20'as lassító áttételt persze kalkuláld be.

[designr]

De ha ezek a beállítások nem jönnek be, próbáld már ki a 2500 encoder oszlop beállításait
Tehát 10000 0 és 2000 értékeket.

[designr]

Helyesbítek ezzel a beállítással az encoder felbontásod 500-as lesz.
Csak ehhez ugye 2000 jelet vár..

[TBS-TEAM]

A leírásban ott van ha 5 vezeték van bekötve a vezérlőbe
akkor 2500P/r.-ként kezeli az encodert nem számít, hogy absoulte van rajta.



[nagysam]

kipróbáltam mindkét verzióval.


A 2500-as beállításaival sehogyan sem akart jó lenni.
A paraméterhez a 17-bitesnek megfelelő beállítás 1,17,2000 kellett.
Kipróbáltam a 0,0,2000-est amikor az aktuális kódtárcsa osztását veszi figyelembe, és úgy is működik.

Ha 2000 fordulatonkénti impulzust megszoroztam a 20-as áttételemmel, és azt elosztottam a 360 fokkal, az így kapott
értéket írtam be az UCCNC-be.

Most a filces jelölésem szerint, 360 fokos elfordulásra 1 fordulatot tesz.
Ezt már valahogy megpróbálom kimérni pontasan, aztán kalibtálni.

[nagysam]

Köszönöm mindenkinek az infókat. Azt hiszem, kellő tanulság volt, hogy beépítések előtti teszteket ne hagyjam ki. Lépésről lépésre.

[svejk]

Leginkább [#6697@iroti] fórumtársunktól kérdezem, hogy hol használják ezeket a nagyfordulatú motorokat, amikat az adok-veszekben hirdet? [#t19p187160#]

Valami pakolászós robottechnikában?

[istvan3]

Nem biztos, hogy speciális körülmény.

Munkahelyemen a gyártógépekben (német autóipari cég) jellemzően Rexroth MSK szériás motorokat használnak amik mérettől függően 6000-7500-9000 RPM fordulatú motorok, 1-1,5kw névleges teljesítmény körül vannak.

Na ezeket a motorokat gond nélkül ráteszik áttétel nélkül egy pár kg-ot mozgató aktuátorra.

Nagyon ritka eset az, hogy azt látom, hogy foglalkoztak a motor pontos méretezésével és nem akasztották rá a katalógusból egy megadott, aktuátorra passzoló motort.

[Robsy1]

Minden elektromotoros hajtásnál az egyik legfontosabb méretezési adat, paraméter az egy motor fordulatra eső lineáris elmozdulás. Nincs azzal tehát semmi gond, hogy x áttétellel viszonylag 6000 - 7000 1/min-el dolgoznak ezek a motorok.
Csak ugye ott van pl. a másik oldal, energetikai (hatásfok) szempontból nem jó dolog sűrű irányváltásokat végrehajtani ilyen nagy fordulatú motorokkal.

Igazából az alkalmazás jellege dönti el az optimális motor max. fordulatot, és úgy van ahogy írod, neves gyártók is elképesztő, szakszerűtlen áttételezéssel hajtanak mindenféle mechanikát. Csak ugye van ez a szó, hogy "működik" valami, és az sajnos mindent elmaszatol, elfed. Így aztán itt a Fórumon is kb. 10 embert érdekel a hajtásának a minősége, komolyabb össszefüggései. Hiszen "működik"! [#conf][#csodalk]

[svejk]

No igen...
Az ember azt gondolná helyszűke miatt de a szóban forgónál az sem mondható el, hogy kicsi lenne.

Tegyünk rá áttételt, de a bolygókerekesek ajánlott max. bemenő fordulata is igencsak 3000 körül van.

Ha meg direktbe használom 3000-el akkor meg ott vagyok mint egy 750 W-ossal.

[PSoft]

...van ez a szó, hogy "működik" valami...

Volt kollégám nem érte be ennyivel, ezt még tudta fokozni is!
Őnála -hatalmas büszkeséggel társulva-, a "gyönyörűen működik" volt a természetes és mindennapos szóhasználat.

[sarktibsi]

A mai nap volt szerencsém egy Yaskawa Sigma 7-eshez , (24 bit) bekötés programozás tesztelgetés. Ami érdekes volt számomra az encoderböl csak 4-vezeték jön ki , aztán csak kíváncsíságból ráraktam egy 13-bites motort (sgmah sigma 2-es motor) azzal is ment elfogadta. Majd rákötöttem egy 16-bites sgmph apsolut encoder-es motort azzal is működött.

Akkor ezek szerint a Sigma 7-es elfogadja az összes régebbi Yaskawa motort?

Valaki csinált már hasonlót?[#conf]

[designr]

Mekkora teljesítményű volt az eredeti és a  régebbi motor?
