AC szervó motoros vezérlés

Indította gaben, 2025 február 03, 18:08

Előző téma - Következő téma

TBS-TEAM

Akár készíthetel +-10V-os tápot a szabályzáshoz.
Elég akár 0-10V is.
Attól függ hogy van felprogramozva a hajtás.
Pl:
REF előre  sebesség 0-tól 10V-ig. 0-tól max fordulatig.
REF/hátra  sebesség 0-tól 10V-ig. 0-tól max fordulatig.
EXTREF:KÜLSŐ NYOMATÉK REFERENCIA.
Analóg bemenet (0÷10 V ) korlátozza a motorhoz szállítható csúcsnyomatékot:
bemeneti 0 V nulla nyomaték.
Bemenet leválasztva, vagy +10V maximális nyomaték.

PLC 0-10V be-kimenet is van rajta.
József

z2ruwy0bd

Szuper! Így már boldogulni fogok vele. Hálás vagyok a segytségért!

sarktibsi

Köszönöm az eddigi válaszokat.  Probálok beálitani egy jaskawa sgdh szervót. Ha a képen lévö adatkat beirom , majd elmentem az úgy tökéletes megoldás? Vagy még a PN505 PN103 -at is hangolni kell? A célom alacsony fordulatszámon nagy nyomaték.



svejk

A képen az autotuning és a poziciószabályozás látható különféle inercia arányoknál.
Ritkán hozzák a várt eredményt, de kiindulásnak jók.

A kivehető max. nyomatékot a Pn402 és 403-al tudod beállítani a névleges nyomaték százalkában kifejezve.

svejk

Javarészt hülyeséget írtam...mivel nem használom az autotuningot.

Egyébként a Pn103-ban kell az inercia arányt beállítani legelőször.

SándorP

Sziasztok!

Nem biztos hogy a legjobb hely a kérdésre, de talán?...
Ha van egy 3 kivezetéses motorom, hogyan állapítom meg hogy az most 3 fázisú léptető, 3 fázisú AC servo, vagy éppen Brushless motor???? (semmilyen felirat nincs rajta)

Köszönöm szépen előre is a válaszokat!

D.Laci

Lehet, hogy 3 fázisú aszinkron motor! :)
Pár képet meg tengely méreteket megírhattad volna.

Encoder van rajta?
Tengely méretek milyenek, egyoldali tengely kivezetés vagy kettő?
Két vezetéket összefogva darabosan forgatható, vagy csak nehezebben?

SándorP

Szia Laci!

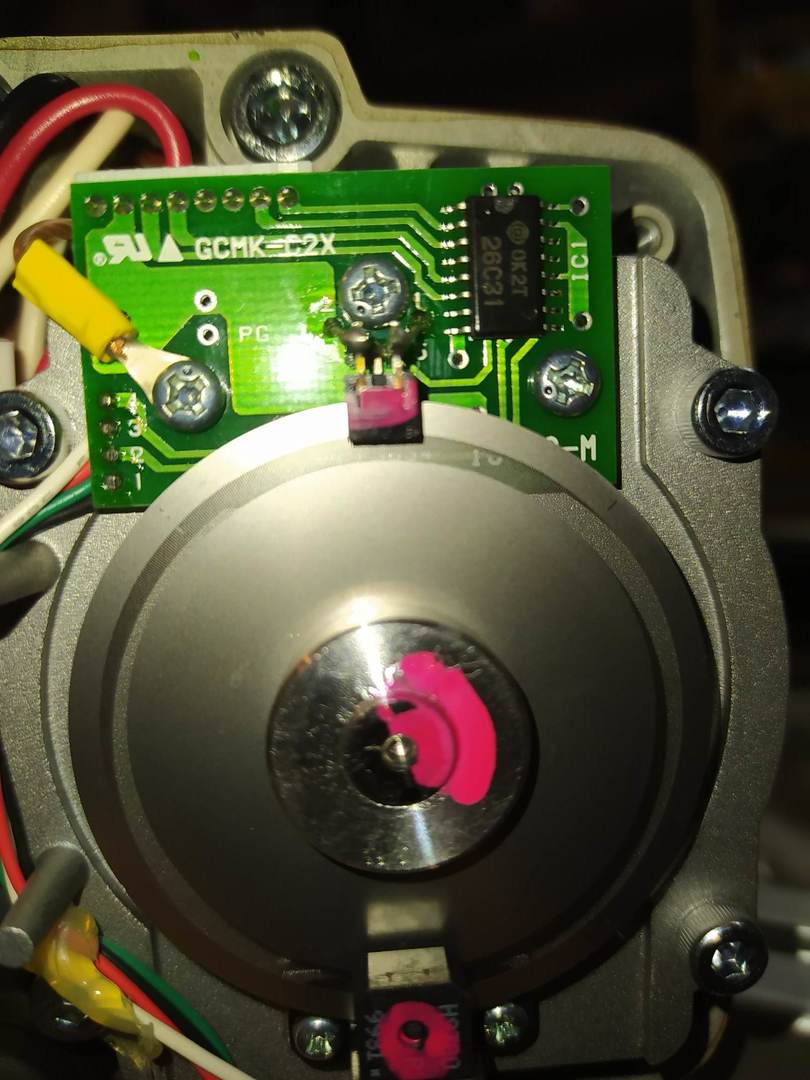

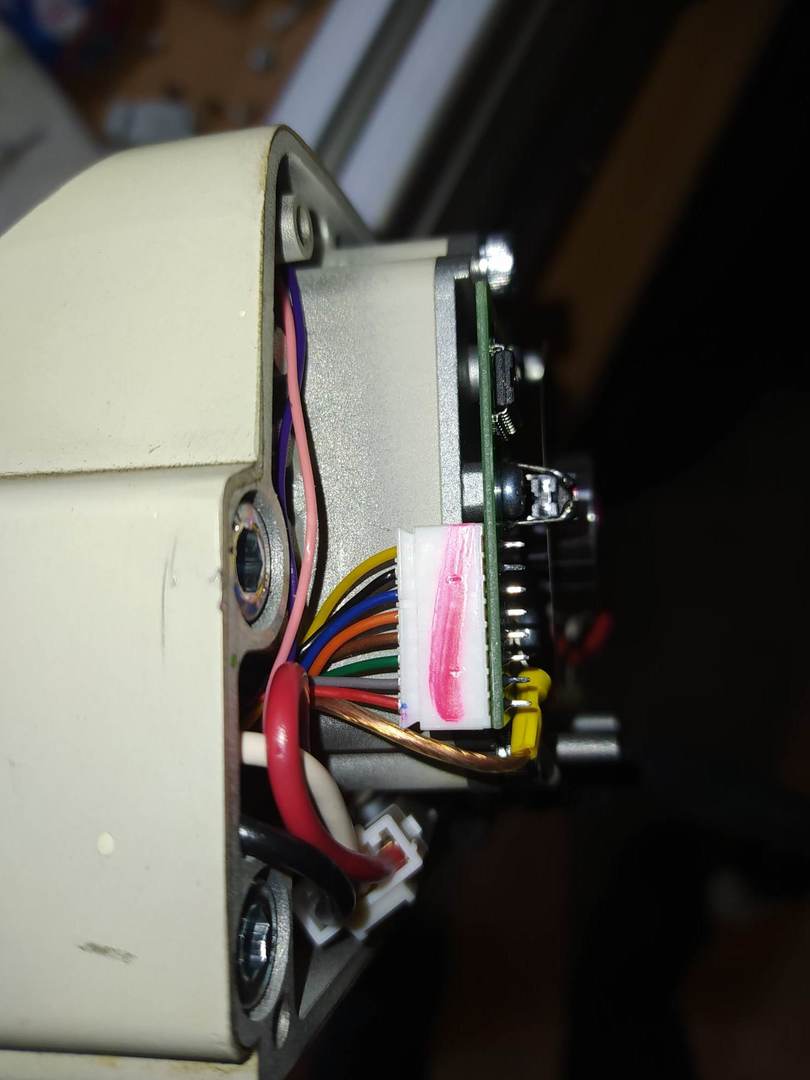

Igazad van, egy IAI aktuátor motorról beszélünk, enkóder van rajta, talán még hall is.. Az alsó érzékelő biztos hogy encóder, de a felső??? A motor kivezetések nem látszódnak, de 3 szál van...
Csatolok 1-2 képet.
Köszönöm előre is...



D.Laci

Az IAI aktuátorokból a léptetőmotorokat kilehet szedni, ez szerintem nem léptetőmotor.
Az aktuátor oldalán van egy szám arra rákeresve meglehet találni mindent.

svejk

A felső a referencia érzékelő, 2 óra irányában látszik is a rés a tárcsán.
(az alsó kis HP olvasóban csak A/B jel olvasó van)

D.Laci

Én egy ilyennel már rég kipróbáltam volna:



SándorP

Szia!
Köszi, én is.. Ha lenne ilyenem..de nincsen[#nyes]
Így nem próbáltam..

SándorP

Köszönöm Mindenkinek főleg Robsy-nak az önzetlen segítséget, ha megoldódik akkor jelzem.
További szép estét...

svejk

Ha szinkron motor akkor rövidre zárva két tekercsvéget darabosan tudod forgatni.
Ha sok -több mint tíz- a döccenés akkor léptető.
Ha csak 4-8 akkor Brushless vagy AC szervo, itt bizonytalan a határ, a felépítésük is hasonló. Az hogy  kefe nélküli ugye egy tág fogalom.

De mivel nem látunk rajta forgórész pozíciót visszaadó jeladót -általában HALL- ezért inkább az első.
(bár ma már vannak érzékelő nélküli brushless meghajtók is)

Aztán megforgatva még lehetne mérni a BackEMF feszültséget is is...

Ha csak 1 db van belőle akkor pedig szinte kár is vele foglalkozni.

svejk

Ha van labortápod akkor áramkorláttal adhatsz a tekercsekre feszültséget is és akkor is látod, hogy mekkorákat "lép" a fázisok cserélgetésével.
