AC szervó motoros vezérlés

[0cphxg8ns]

Köszönjük szépen! (pont encoder-kedem)
Esetleg olyan irodalmat, dokumentumot, ppt-t tudsz, ami a típuasit a logikai részeknek taglalja? xMOS, TTL és egyéb társainak azonossága / különbsége (konvertálás, átjárhatóság, stb).

[designr]

Nincs ilyenem,pedig szükségem lenne rá..
Ha találsz jó összefoglaló doksit tedd ki légyszives..

[Autotec1]

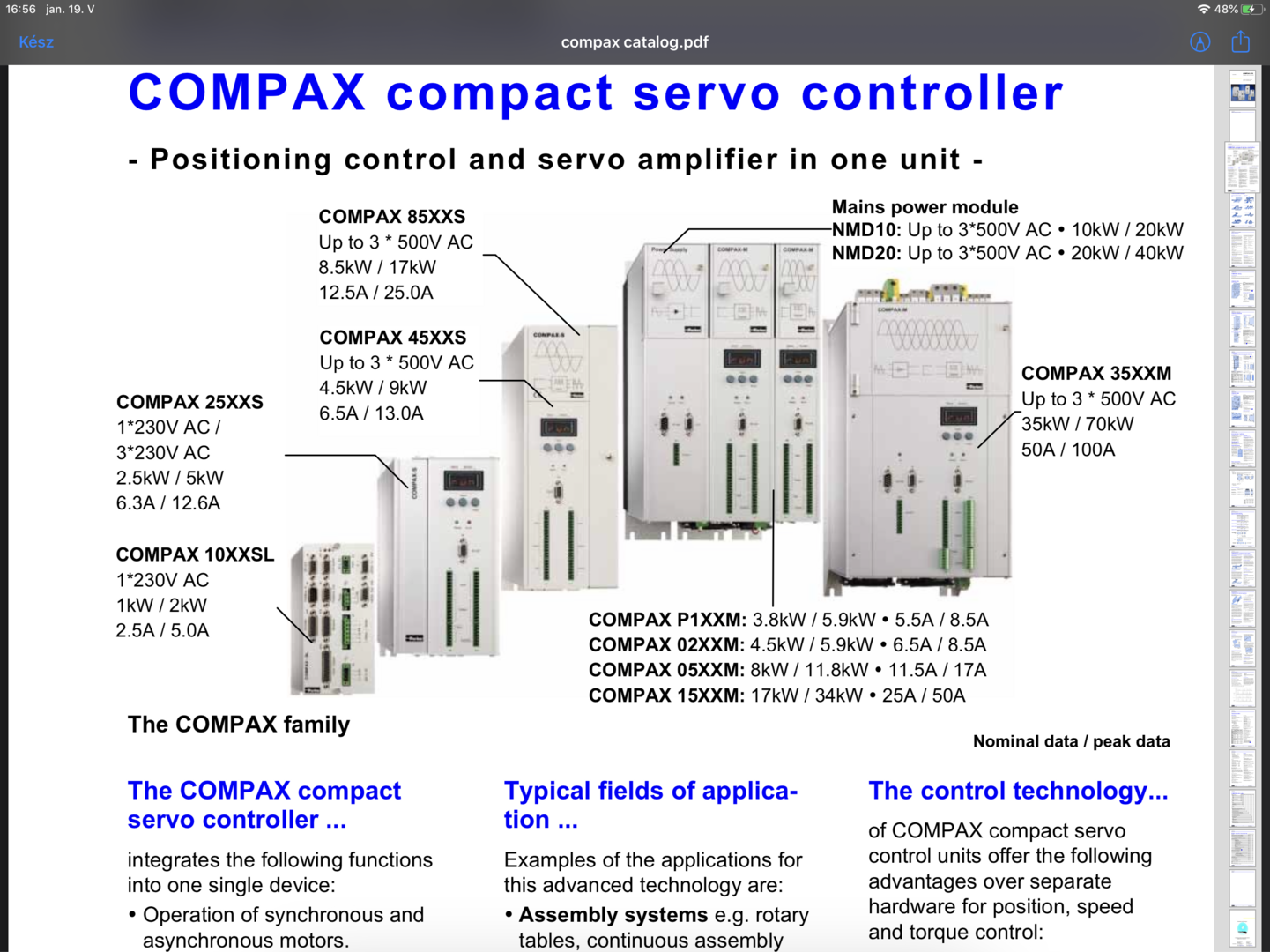

Kép



[0cphxg8ns]

Tisztelt Szakik!
Van egy lehetőségem vásárolni pár ac szervó motort, de nem tudom miként lehetne meghajtani őket.
https://www.koningenhartman.nl/UserFiles/Product/Datasheet/MR-HF-MP.pdf
HF-MP23
A mitsu gyári driver-e hozzá ebay-ről 50.000 forint, ami RS422-t kér, tehát ha mach3 alá szeretném valahogy step/dir-esíteni, akkor még kell egy kis mókolás hozzá.
Kérdéseim:
Lehetéges más drive-al meghajtani ezt a motort?
(nem is a motor a kérdés, mert azt gondolom igen, hanem sokkal inkább az enkódere lehet egyedi (talán))
És ha igen, akkor ki milyen vezérlőt venne hozzá? 200W-os a kicsike.

Vagy ilyen drive-al lehet valahogy elektromosan vezérelni(nem optikai úton)? (sokkal olcsóbb ebay-ről)
https://dl.mitsubishielectric.com/dl/fa/document/manual/servo/sh030051/sh030051g.pdf
83 és 85 oldalon vannak ide kapcsolódó fura ábrák.
(fura az, hogy encoder output-nak hívják (mért küldeném ki az encoder adatait a vezérlőből? Menjen oda, és a zárt PID meg tegye a dolgát.) Vagy az analog monitor (CN3) tök úgy néz ki, mint a +-10V-os vezérlőjelek, amit máshol is használnak.
Nah látjátok, nagy a tanácstalanság, minden segítség jól jön!

A válaszokat előre is köszönöm.

[bundyland]

Semmilyen más driver nem jó hozzá, meg kell venni a step/dir es meghajtót (MR-J3-20A).

[designr]

Ide is beteszem mert itt jobban megtalálható.
Kis okosság az encoderekről..
https://www.nidec-netherlands.nl/media/2927-an-engineering-guide-to-position-and-speed-feedback-devices-for-variable-speed-drives-and-servos-iss2x-0704-0010-02x.pdf

[0cphxg8ns]

Köszönjük szépen! (pont encoder-kedem)
Esetleg olyan irodalmat, dokumentumot, ppt-t tudsz, ami a típuasit a logikai részeknek taglalja? xMOS, TTL és egyéb társainak azonossága / különbsége (konvertálás, átjárhatóság, stb).

[designr]

Nincs ilyenem,pedig szükségem lenne rá..
Ha találsz jó összefoglaló doksit tedd ki légyszives..

[Zentechproject]

Üdv Mindenkinek!
KERESNÉK a képen látható resolveres szervómotorhoz valamiféle hajtáskártyát. Step/Dir előnyben de valamilyen analóg bemenet is megteszi gyakorlatilag csak főorsónak szeretném használni. Legrosszabb esetben tudnék rá tenni inkrementális enkódert.

Köszönöm!
Üdv: Márk



[zoli0302]

Szép napot Urak !
Az lenne a kérdésem, hogy az Yaskwa  SGDM meghajtók milyen vezélő jelet fogadnak ?

[svejk]

Analóg, cw/ccw, step-dir, quadratura.

[zoli0302]

Köszönöm szépen !

[GPeti1977]

Van egy DBE420 eladó, újdzerűen vettük még 10 hónap garanciával, analóg bemenete van de van step dir jelből analóg jel átalakitó panelom is.

[Bencze András]

Csináltam egy videót visszacsatolás nélküli szinkronmotor meghajtásra frekvenciaváltóval. Felfutás/lefutás 200ms.

[svejk]

Ígéretes! [#eljen]

Ez milyen frekiváltó?
