Épül a gépem ::: Aknai Gábor gépe

[dezsoe]

Akkor tartsa is meg a jó szokását!

[gaben]

Mivel a híd az esztergályosomnál van síkolásra várva, ezért folytattam az UCCNC tanulásával.
Dezsoe segítségével, a múltkor sikerült beállítanom a frekiváltóval való kommunikációt és most már úgy működik ahogy szerettem volna.
Leteszteltem azokat az eseteket, amikor megszakad a kapcsolat vagy az Ethernet kábellel vagy az USB-RS485 konverter kábelével. Az UCCNC-vel nem volt gondom, mert ezt Balázsék már orvosolták és ha kihízom az Ethernet kábelt az UC300-ból, abban a pillanatban megáll minden mozgás. A frekiváltóban sikerült beállítanom azt a funkciót, hogyha megszakad a Modbus kapcsolat, akkor ő is állítsa le a frekiváltót és hibát jelezzen.
Ez az első lépés a marógépem továbbépítésében. E-stop, charge pump, stb. még odébb van.
Ma eszembe jutott, hogy milyen frankó lenne, ha a frekiváltó a hajtás indításakor, kiadna egy jelet, mert azt kedvemre fölhasználhatnám ha szükséges.
Designr fórumtárstól vettem a Yaskawa-t és mivel elég jól képben van ezek ismerete terén, őt találtam meg a kérdéssel.
A manual-ban szereplő leírásban én is megtaláltam az MA-MB-MC digitális kimeneteket, amik 1 nyitó és 1 záró kontaktussal rendelkeznek és egy halom opció közül választhatunk, hogy mire kapcsolja át az érintkezőket.
A "0" beállítás a hajtás futásakor lesz aktív és ekkor ad egy záró kontaktot.
Ezt pl. a marómotor hűtés automatikus bekapcsolásához tudnám használni. Persze figyelemmel kell lennem arra az esetre, amikor majd egy pár órás munkafolyamat után kikapcsol a marómotor, de a hűtés keringetésre még szükség lenne.
Na ezen még agyalok, lehet a direkt ki és bekapcsolás jobb lenne.

Csináltam egy kis videót, bár túl sok fény nem volt a műhely ezen részén, majd ezen is dolgoznom kell még.
És akkor lesz lehetőség jobban látható videót is készíteni.

A lényeg, hogy a folyamat elindult, de még rengeteg munka vár rám a gépezet üzembe helyezéséig.


[yt]Y3omegypBQQ[/yt]

[t2bhaht9]

Üdv Gábor! Megkérdezhetem, hogy mekkora lesz körülbelül a híd súlya, csak magának a lemez tartószerkezetnek? Illetve, a terv szerint vasat is szeretnél vele megmunkálni?

[gaben]

Szia,

jelen állapotban 54kg és igen szeretnék/fogok vele vasat is megmunkálni.

[t2bhaht9]

Volt valami ok ami miatt a csavarozott lemezek mellett döntöttél mondjuk a I vagy U gerendák helyett?

[gaben]

1,5 évig csak nézegettem a különféle megoldásokat a neten és így alakult ki bennem ez a verzió.

[t2bhaht9]

A súly miatt nincsenek benned kételyek esetleg, hogy túl nagy?

[gaben]

Nincs, de majd meglátjuk. Nem gyors gépet akarok.

[gaben]

Üdv minden hobbyCNC gépépítőnek,

az új csiszagépem prototípusa gyakorlatilag készen van, már csak a meghajtó kerékre várok, de addig is jó lenne csinálni valami hasznosat is.

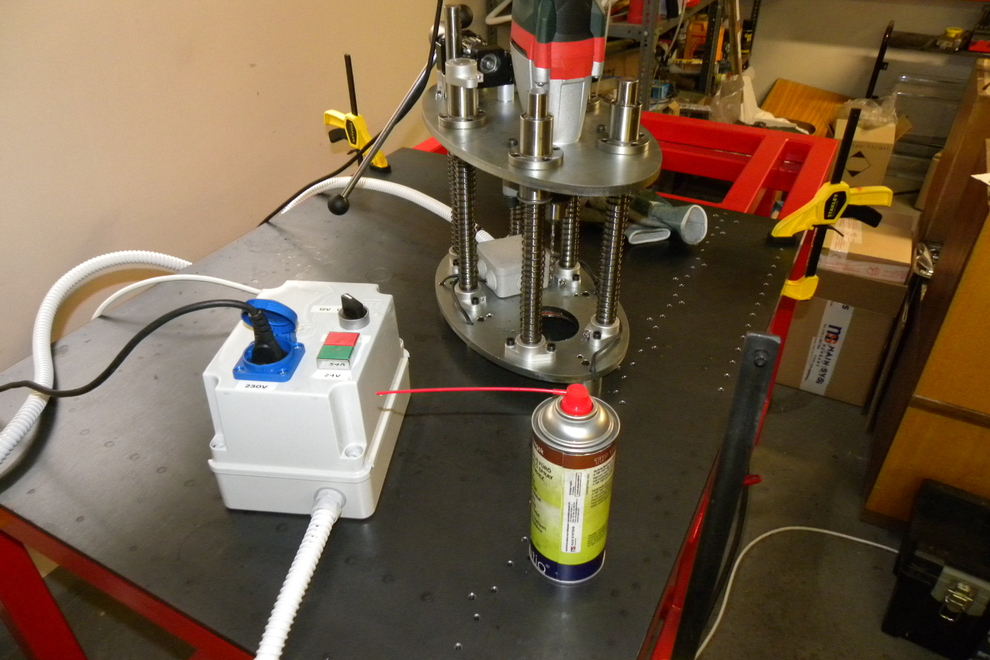

Nekiláttam tehát a marógépem asztalának, pontosabban a furatok és menetelések elkészítésének.

Ma nem leszek kész, ezt már látom. [#nevetes1]



[Szalai György]

Jó ez a piros. Dekoratív. Windows nélkül is ,,csicsa a világ".
(Vettem én is három ilyen GT70R002 tartó mágnest, 1372N-osakat. Hogy legyen.)

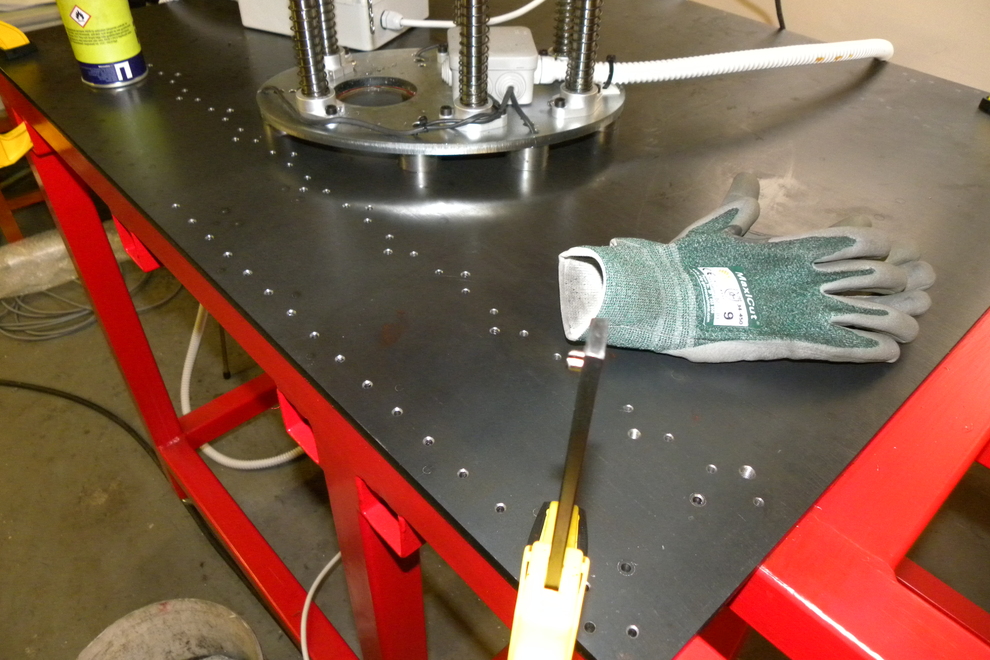

Ügyesen furkáltad, pont a zártszelvény felett, így a zártszelvény egyből tárolja a forgácsot és látom, takarítani sem kell utána.
Amúgy is sokat adhatsz a pedantériára, mert még a kesztyű úja vége sem koszos.
Nejlonkesztyűt húztál rá? Na, szép.

Nem sértődni ! Csak az irigység beszél.
Szép hétvégét.

[PSoft]

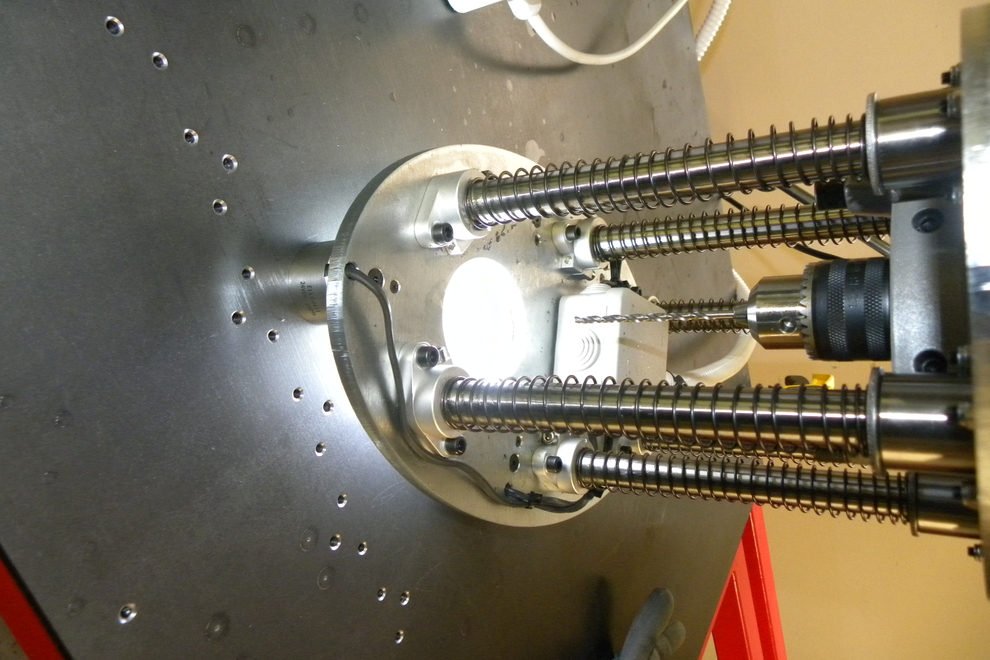

"ovális" a géped(fúró) talplemeze. Sehol egy egyenes él a talpon, ami "vezető" lehetne.
Hogy oldod meg pl. a képeken mutatott "sorozatfúrásnál" a furatok pozíciójelölését?
Gondolom, minden furatpozíciót mérsz/jelölsz, majd a fúróval, egyenként pozícióra állsz?

[gaben]

Szia Gyuri,

Általában minden gépállvány fekete vagy kék, ezt most úgy gondoltam Ferrari pirosra festem. Porfestőhöz nem tudtam elvinni, mert nem fért el a Pick-upon.

A zárszelvény feletti furatok nem véletlenek, azokon lesz alulról csavarozva a lemez, ha ki majd ki lesz öntve a felület műgyantával.Ja igen ez a kesztyű piszok jó, mert vágásálló és vastag, könnyen letörölhető róla minden.

Neked is jó hétvégét, üdv Gábor [#wave]

[gaben]

Szia Béla,

nincs szükségem vezetőre, direkt ilyenre terveztem anno.

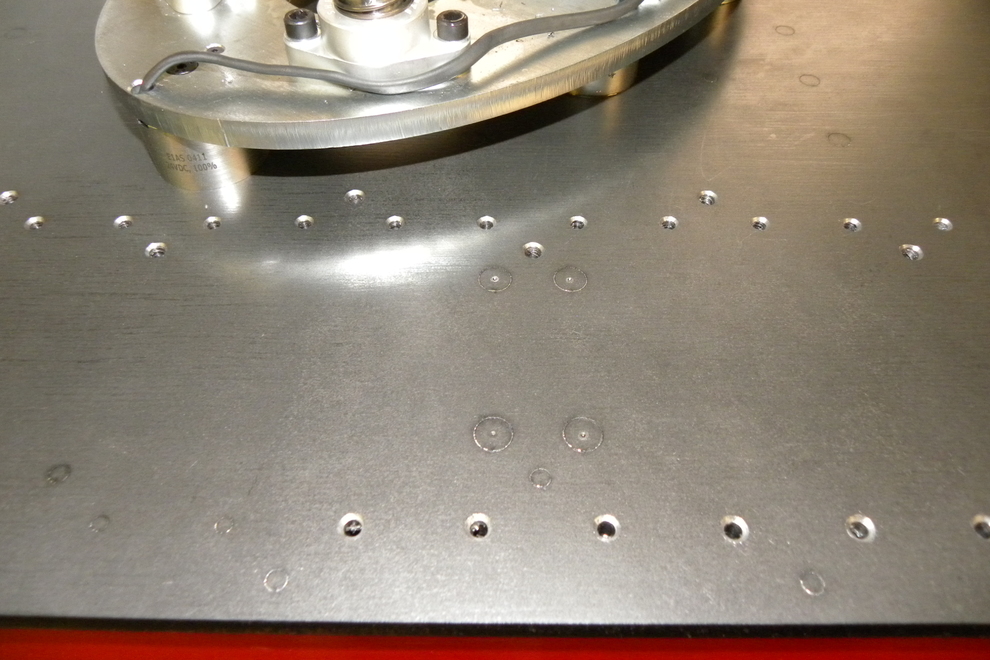

A furatok pedig lézerrel föl vannak jelölve a lemezre.
Csak pontozom őket és már fúrhatom is.
Sajnos a lézervágó ilyen kis átmérőjű furatokat nem tudott volna kivágni, csak plazmával, az meg okádék felületet hagyott volna.

[PSoft]

Ok! Így már világos. Köszönöm.
(kicsit jobban figyeltem volna...látszanak is a képeken a lézerjelölt furatpozíciók)

[gaben]

Én sem említettem bocs.
Bár így is elég nagy kihívás pontosan feljelölni a pontozást.
A mostani jelöléseket ebből tanulva, már kereszttel kérem és nem körrel.
Mondjuk azt nem tudom, hogy az a gép tudta volna ezt a lehetőséget.
Ahonnan most vágatok, az egy tavaly augusztusban beüzemelt lézervágó.
