Hagyományos forgácsológépek

[jani300]

Látom szereted a gépeket [#eljen]
Nagyon komoly műszaki megoldások vannak ezekben a gépekben .
Komolyan nem értem ezek miért maradtak ki ,amiket említesz .
Egészen biztosan nem felejtették ki ,vagy trehánykodták el .
Nem tudok rájönni .

[jani300]

Azt egyébként érdemes lenne kideríteni hogy ezeken a gépeken a függőleges orsót miért egy külön bedugható négyszögletes kulccsal lehet mozgatni .
Már gondolkodtam ezen régebben is .
Biztos vagyok benne hogy nem anyagot , munkát akartak megtakarítani . Az csak manapság , divat ,vagy egyáltalán elképzelhető .

[Csuhás]

Az látszik, hogy az orsó mozgatást nem gyakran használt funkciónak gondolták, így bekerült a többi ritkán használt kezelő szerv közé. Egy közös kulccsal lehet a fúró funkciót, az vertikál fej elfordítás rögzítését, az Y+ felső szán mozgatását, és rögzítését végezni. Ha mindezekhez külön kar lenne akkor nagyon zsúfol lenne a gép oldala.

Már elkezdtem egy kar készítését a fúráshoz. Fúrtam egy menetet a négyszög furat aljába, így a négyszögbe illesztett eszköz egy recés végű átmenő csavarral gyorsan rögzíthető lesz. Egy fúrókart mindenképpen készítek, de hogy teszek-e oda csigahajtást azt még nem tudom. Kis fúróhoz, maróhoz, forgácsolás közben is elég lehet a kar. Üresben fogást venni is elég, Ha nagy maróval kell Z irányban forgácsolni akkor pedig ott az az asztal mazgatás.

[Csuhás]

Arra is gondoltam, hogy mivel az orsóházat egy fogaskerék és fogasléc ( a csapágyház oldalán kialakítva ) kapcsolat mozgatja, és ez nem kotyogás mentes, ezért mondjuk egy ujjmaróval furatot bővítve a maró belekaphat az anyagba. Ilyenkor törhet, vagy elronthatja a méretet. Szóval lehet hogy úgy képzelték hogy a súlyától megy lefelé az orsó és a fogaskerék ellentart, így nem kapkod bele az anyagba.

A vége lehet hogy az lesz hogy készítek az enyhén kopott fogas tengely helyett egy picit túlméretes fogazást és jó pár évig holtjáték mentes lesz.

[jani300]

Soha nem adod fel [#eljen]
Nekem van egy elég bumfordi hosszan lelógó vertikálfejem ,az csavaros sűlyesztésű ,
Ránézésre gyenge kúpkerekekkel .
Annak van karja ,nóniusszal ,azt is német gépnek gondolom .
Hirdettem nem olyan rég ,de nem köll

[jani300]

[#t19p125317#]
Hátha találsz benne ötletet .
Nem az eladást erőltetem ,bár jól jönne most

[Csuhás]

A csavaros is egy alternatíva, pont ahhoz vadásztam nem régen kúpkereket. Viszont akkor gyárthatok az alu bilincs helyett acélból egy erősebbet.

[8v9esubsb]

Szép napot!

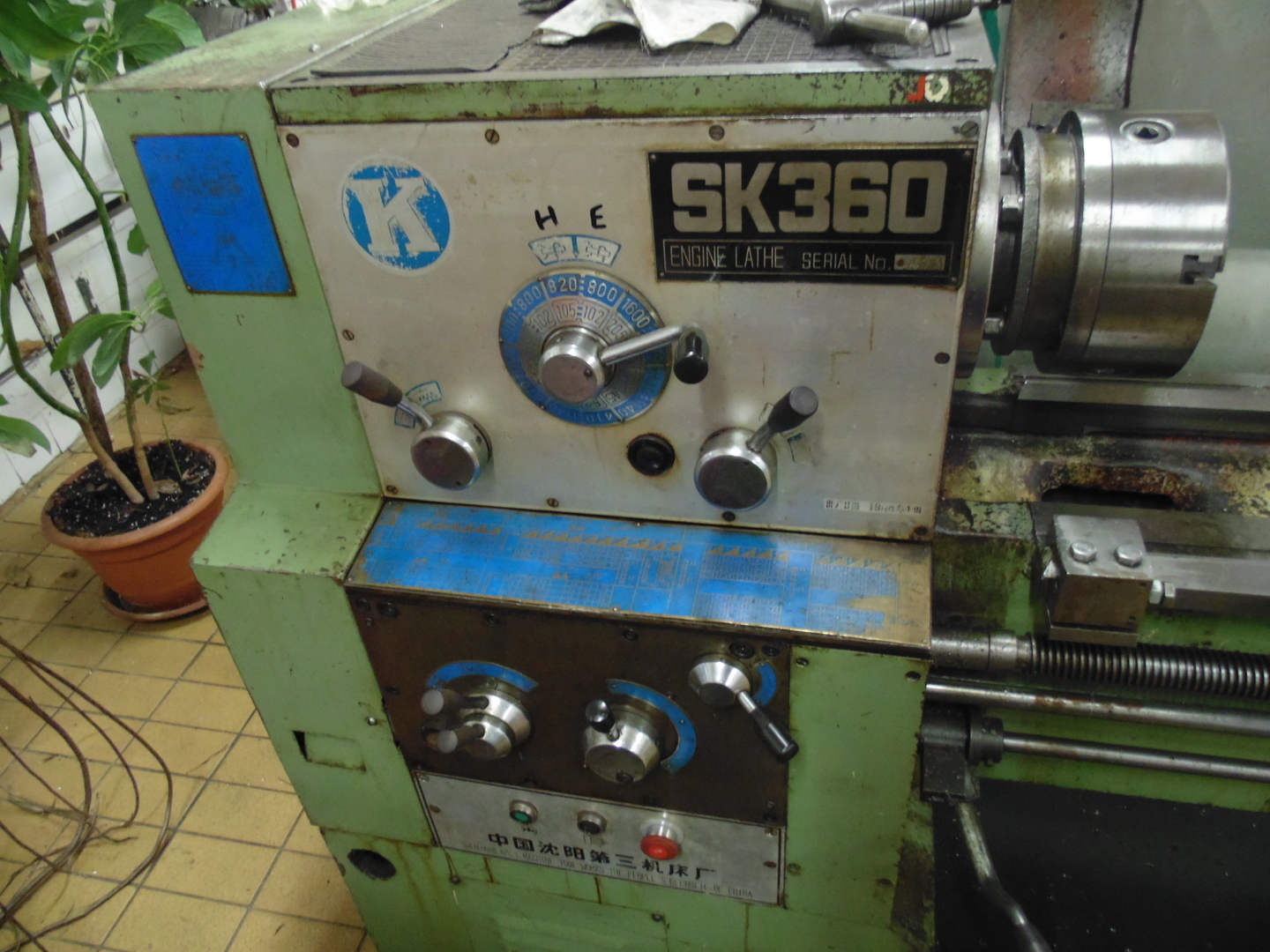

Végre sikerült vennem egy SK 360-as esztergát.
Így most Keresek gépkönyvet SK 360-as (K-00018/5/2018 – Esztergapadhoz)
ha valakinek lenne eredeti állapotúról képe ,leírása(.pdf),és eltudná küldeni azt nagyon megköszönném.



[6rk75uezn]

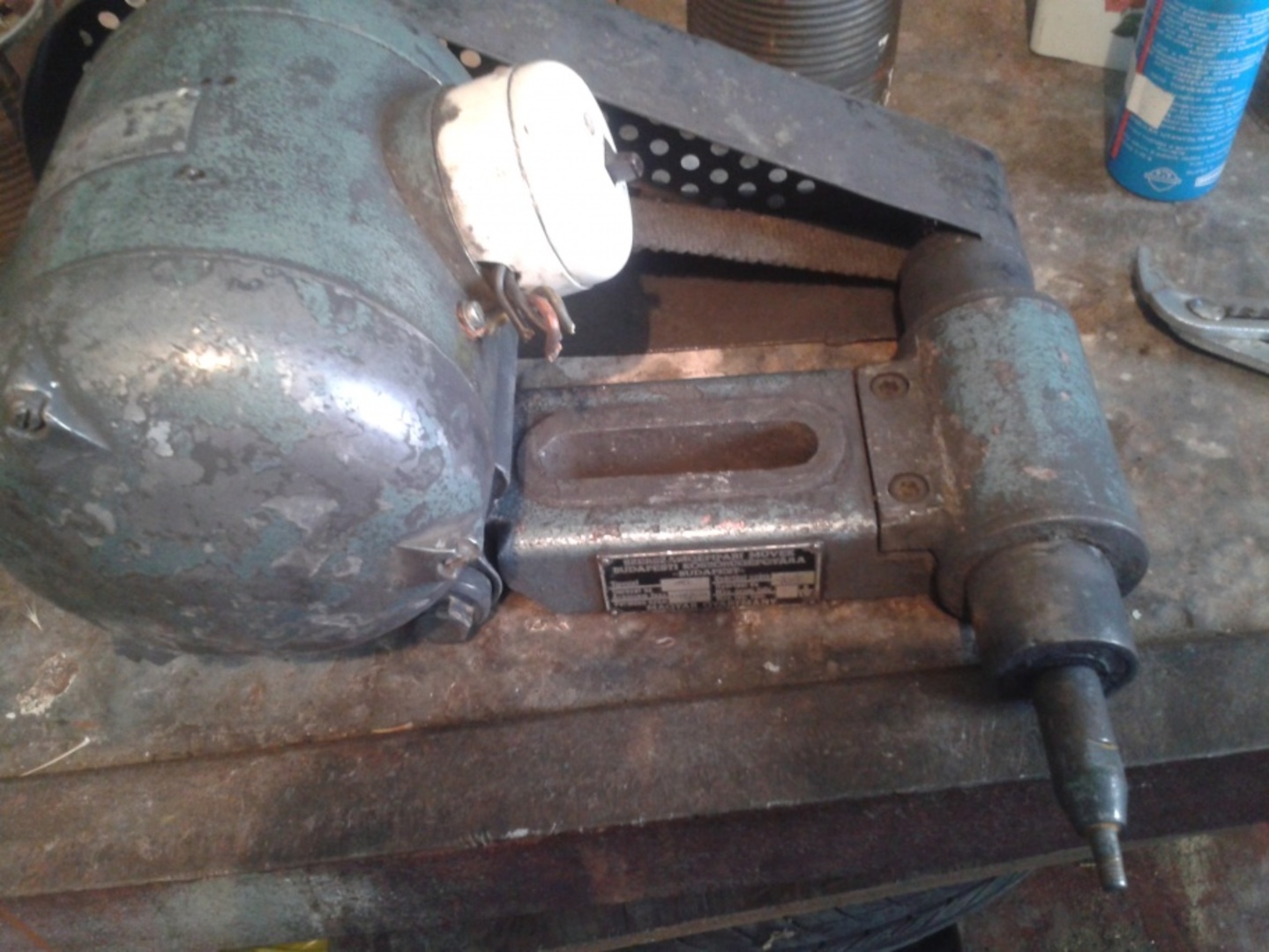

Ezeket a szánköszörűket milyen csapágyazással látták el?
Biztos van itt valaki aki már cserélt benne csapágyat.



[lari]

Én ugyan nem cseréltem, de láttam róla valahol egy rajzot és úgy rémlik, hogy ferdehatásvonalú golyóscsapágyak voltak benne.

[Laci11]

Szia !

3db ferde hatásvonalú, rugóval előfeszítve.
Csapágyméretet nem tudok, ezt 3 méretben gyártották.

[6rk75uezn]

Köszönöm!
Közben megtalálltam csuhásnál a "gépkönyvét".
Valóban 3db ferdehatásvonalú csapágy van benne rugós előfeszítéssel.

[grekon]

Szép napot .

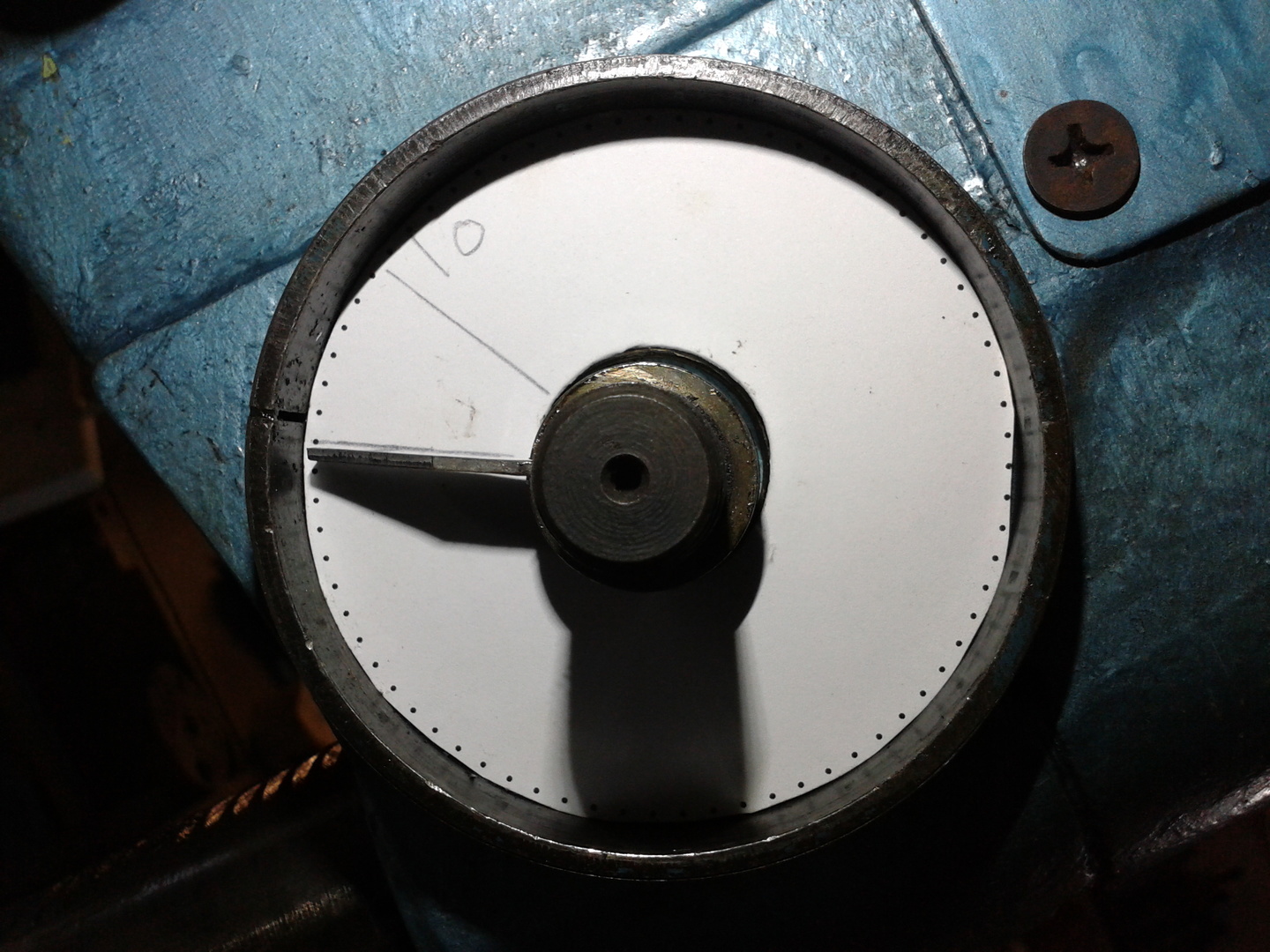

Ismét rájöttem hogy nagyon hiányzik a furógépemröl a mm osztásu tárcsa (kell néhány fenekes luk) ezért elkezdtem kifaragni .
A lökethosz 81 mm és ahogy a fotón látszik kb 328°-t fordul (72-es osztás két hoszú vonal között) , innen viszaszámolva nekem 89-es osztás jönne ki egy teljes körre (?) . A fogasléc 1,5 modul .
Milyen anyagból s milyen módszerrel lehetne megfaragni ?
A legegyszerübbnek most az tünik kinyomtatok 89-es osztásu kört s azt ráragasztom az oldalra és egy vékony lappal átfürészelem a palástra (de persze lehet benne hiba) .
Nekem is a nyomtatás tünt egyszerübbnek , pontosabbnak de ezt nem tudnám megrajzolni s nem is találok helyben (Nagyvárad) aki kinyomtatná .

[grekon]

Foto



[zozo]

A fogazott tengelyen lévő fogszám x modul x 3,14 = egy körre jutó elmozdulása a fogaslécnek  mm-ben. Ebből tudsz osztást számolni.
