Hú de szép kérdés! Sosem volt még ilyen. Alig várom, hogy legyen válasz.

[mdani2]

Szia!

 Én megnézném a gépkönyvet első nekifutásra. Abban hátha van valami evvel kapcsolatban. Vagy a metszeti rajzból kiderül, hogyan van megoldva. Amúgy meg általában a csapágyhézag három féleképen van beállítva:
 A csapágy úgy van köszörülve, hogy amikor a párt összerakod és összehúzod, akkor annyit deformálódik, hogy elő legyen feszítve.
 A csapágyak normálra vannak köszörülve és a közé betett külső/belső közgyűrűk mérete nem ugyan akkora és ez adja majd az előfeszítést.
 A csapágyak rugóval vannak előfeszítve.

Szóval általában a csapágyanya meg van rendesen húzva és nem annak a meghúzási nyomatéka határozza meg az előfeszítést. Ez már azért sem, mert a nyomatékra húzásnak elég nagy a bizonytalansága...

Üdv Dani

[bundyland]

Sajnos gépkönyv nincs és nem is nagyon beszerezhető.:-(
Ez valójában egy csapágy és a belső gyűrűk között van a hézag. Csak hát honnan tudom mikor hagyjam abba a csapágyanya húzását....

[mdani2]

Megnéztem a saját gépem könyvét. Ott kúpgörgős csapágyan vannak. A csapágyanyával van összehúzva. Nincs a csapágyak belső gyűrűjénél közgyűrű. Passz. Akkor ezek szerint a csapágyanyával is szokás előfeszítést állítani.

Esetleg itt érdeklődj:
https://www.szerszamgeporso.hu/

Hátha tud tanácsot adni. Nekem a köszörűgép orsóját ő újította fel.

Üdv Dani

[ywathzay]

Strigon szerszámmaró vertikálfjében van egy hézagoló alátét. Állítani úgy lehet, hogy az alátétből 1-2 századot le kell köszörülni. Itt nincs ilyen lehetőség?

[mdani2]

Jó lenne tudni, hogy van e közgyűrű a két csapágy között. Ha van akkor könnyű, mert akkor olyan lehet, mint előbb írtam. Ha nincs akkor passz.

 Az E3N axiális oldalon egy tányér rugóval van megfeszítve. Nekem azt mondták, hogy oda vissza kell lökdösni az orsót és mérni az axiális hézagot. Ha lement nullára, akkor rá kell húzni érzéssel még egy kicsit.

Szóval ezt esetleg te is meg tudod tenni. Ha eltűnt az axiális hézag, akkor tudod, hogy már közel jársz.

Itt egy videó ennek az elméleti hátteréről:

Sajnos más ötletem nincs.

[bundyland]

Van gyárilag közgyűrű benne, ergo nem tudod "összeroppantani" a golyókat. Egyenlőre úgy tünik hogy meghúzva koppra van egy gyári előfeszítés. De mi van ha kopik a csapágy ? Cserélni  kéne ? 330eFt egy ilyen.

[KoLa]

Mostanában cseréltem főorsó csapágyat a Gildemeister CT40-ben.
3 db ferde hatásvonalú csapágy van benne.Elöl van kettő.
Ami adott az a főorsóház csapágyfészkei, ezek nem változnak.
Ezekbe kell beszorítani a csapágy külsőt a fedéllel, ezek lesznek a fix pontok, ezután a főorsóház fedelét levéve tudom két anyával előre és hátra is hézagolni a főorsón tekerve.
A beállítást és előfeszítést én úgy ellenőriztem hogy
1: kézzel könnyen és simán forgatható!
2: pájszerrel nem tudok csak 1-2 századot emelni a főorsón
3: szegnyereggel megnyomva hosszirányban is csak 1-2 század
Eddig  nem tapasztalható, sem melegedés sem beremegés.
A Te gépednél pontosan nem ismerem a felépítést, ha hasonló elveket követsz akkor nagy baj nem lehet.

[bundyland]

Értem, itt mondjuk próbálgatni nehezebb mert rengeteg szerelés kell hogy az axiális kotyogást nézni lehessen, de most találtam egy SKF nagy pontosságú csapágyak katalógust és az mintha azt írná hogyha ezt a csapágyat (234413) összeszerelem a helyén akkor létrejön az előfeszítés, nem lehet állítani.
Ergo ha kopott akkor csere.

[KoLa]

Nálam is így van, a dupla csapágyakat fel kell szorítani, és aztán a hátsót hozzá állítani.

[bundyland]

Közben kiderült már itt nálam nincs mit állítani a gyári beállításig lehet húzni utána hiába bármekkora erő nem szorul a csapágy.

[KoLa]

Ez számomra elég buta megoldásnak látszana, de bízok a tervezőkben.
Kell lennie valami állítási lehetőségnek!
Ferde hatásvonalú csapágyakat be kell tudni állítani!
Van valami rajz róla?

[bundyland]

Igen, de a gyár beállítva adja el.
Ez egy elég speciális csapágy.

[KoLa]

Hát akkor csalni kell!
Valamilyen hézagolásra nincs ott lehetőség?
Az eredetit nem változtatjuk meg csak a fészekbe is, és a tengelyre is hézagoló alátétet teszünk, ezek vastagsági kölönbségével hézagolunk.
Alu sörösdoboz 0.07mm de van több féle gyártmány, ezekkel lehet játszani!

[svejk]

"Ferde hatásvonalú csapágyakat be kell tudni állítani!"

A szuperpreciziós néven futottakat nem.
Párban árulják őket és meg van határozva a beépítési helyzetük.

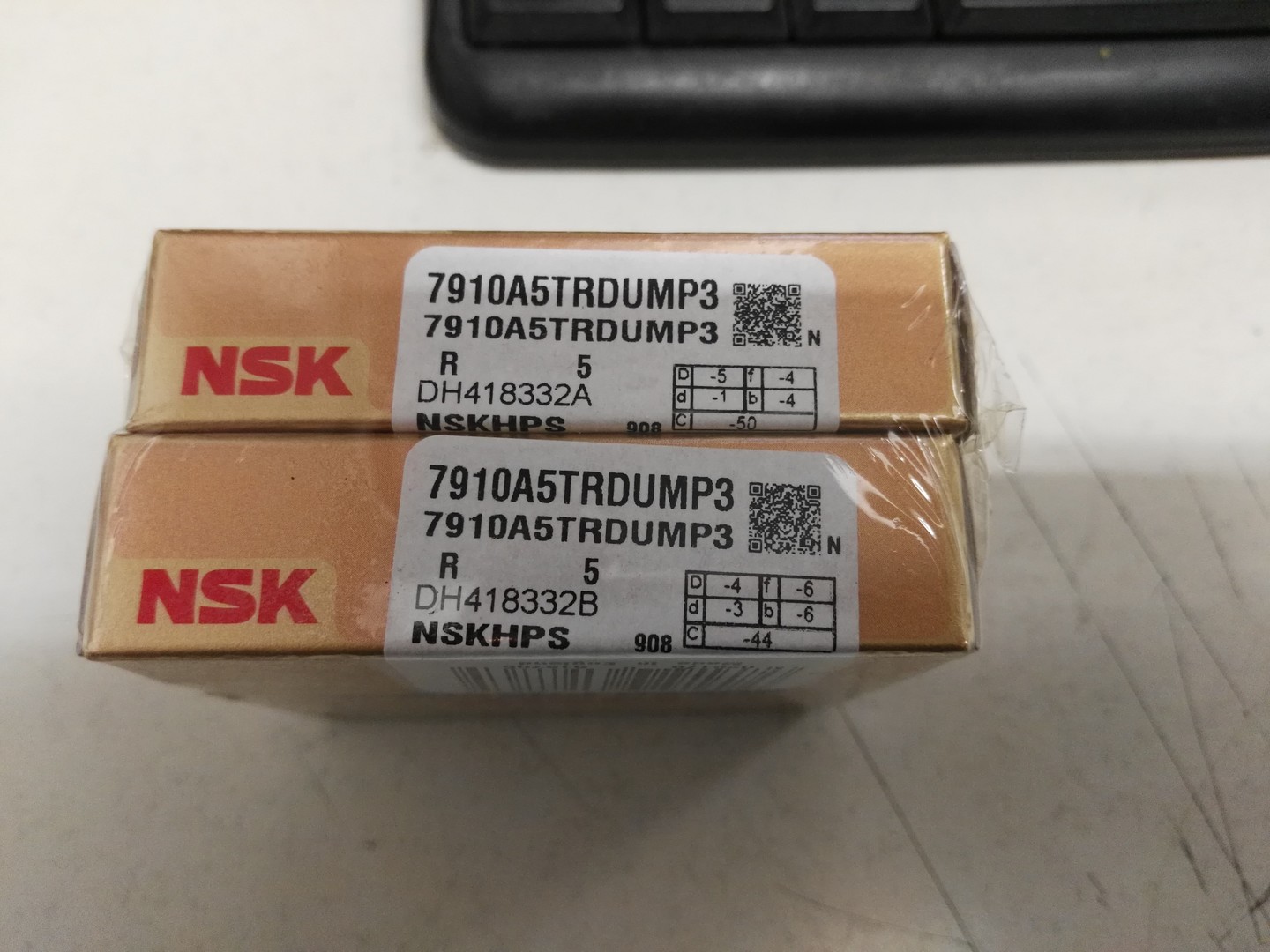

Régebben jelölve volt az "O" vagy "X" beépítés, ma már egyre inkább az univerzálisan beépíthetőeket lehet kapni a dobozon fel vannak tüntetve a méreteltérések.
(lásd a képen)

Egy golyóscsapágynál ha megkopott a futófelület azt már hiába állítod úgysem lesz az igazi.
Hajtott szerszámtartóknál kísérleteztem vele, hogy mindkét gyűrűt hézagoltam- az egyiket kevesebbel-, hogy megszűnjön a lógás de pár hetet bírt csak ki.
Míg az új csapággyal elmennek 1-1,5 évig.
