Hagyományos forgácsológépek

[jani300]

[#t19p81206#]
Örömmel olvasnám a fojtatást .
Szerintem nekem pedig a "kopasz" gépem van .
Saját cuccok a képen ?

[3ebj3bk8b]

Az én vertikálfejemen, egy német villanymotor volt. De az eladó sem tudta megmondani miféle géphez tartozott.
Egy 20mm patron jó lenne bele.A többi kisebb már meg van.

azt is jó lenne tudni mekkora fordulatot bír.

Neked milyen géped van, amiről azt gondolod, hogy hozzá való?

[designr]

Tulajdonképp nics folytatás.

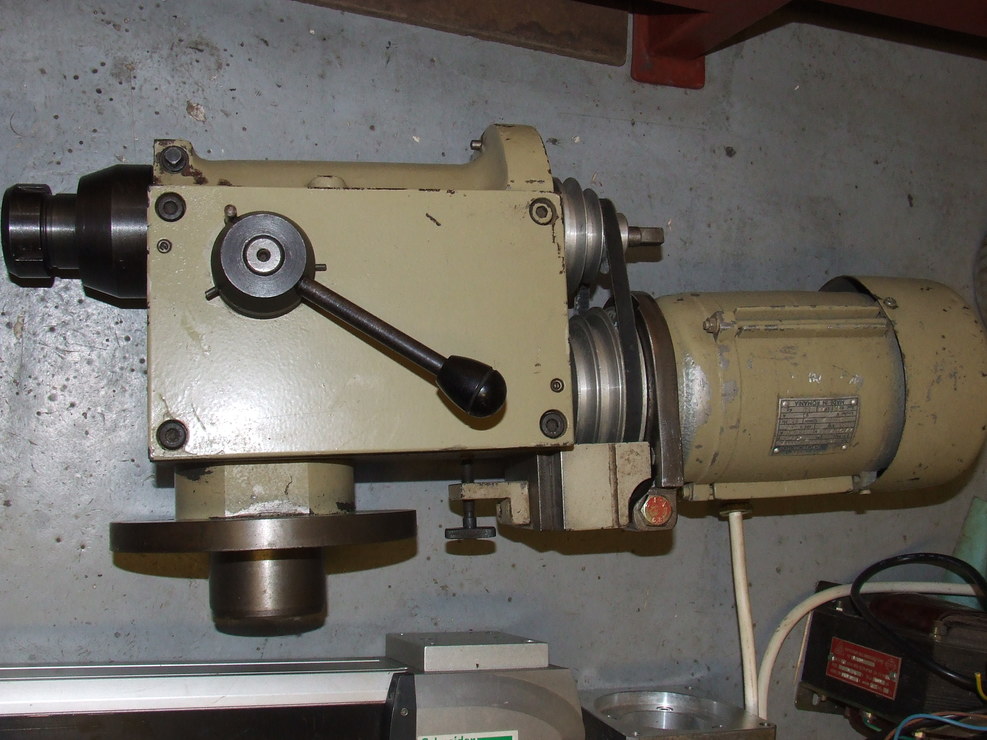

Azt a képet egy német oldalon találtam, alant van az enyém.
Pesti Gál mérnök irodától vettem régen a gyorsfejet..patronok nélkül.
Motortartó konzol törött volt,legyártottam.

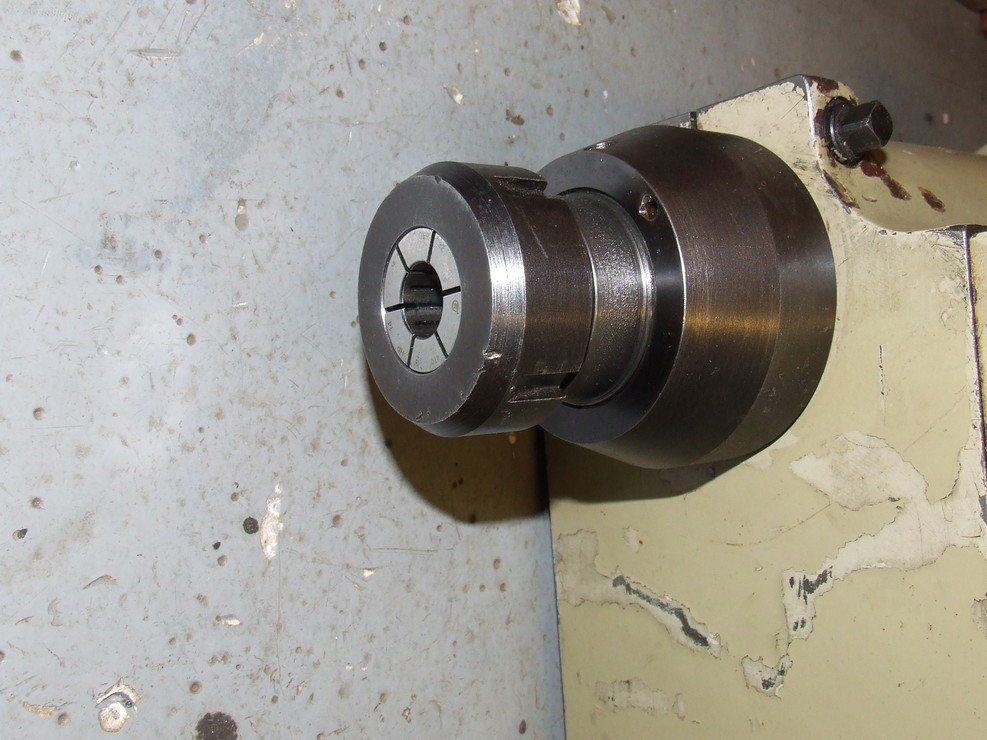

Most igy ER32 re átesztergálva várja a sorsát.
Nem találtam eddig milyen géphez volt.
Preciz kis szerkezet,frekiváltóval 8 ezerig szépen megy.
50mm munkautja van.



[3ebj3bk8b]

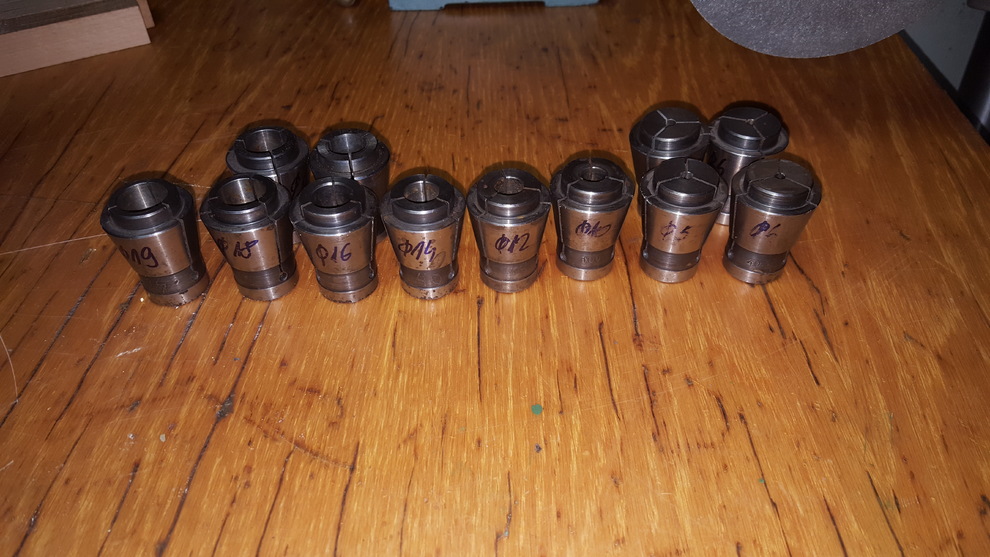

Legalább azt megtudtam, hogy 8 ezerig bírja, én csak 6 ezerig akarom pörgetni. Nekem van hozzá pár patron. A meghajtó motort kicseréltem egy kicsit erősebbre. Most ilyen állapotban van.



[designr]

8 ezerig próbáltam,szépen megy,de gyárilag látod hogy kb 5500-6 ezer a max..a legnagyobb szijtárcsa fordulattal.
A marógép amugy FUW 200/I  amihez volt szerintem.
Megpróbálok majd gépkönyvet vadászni hozzá.

[jani300]

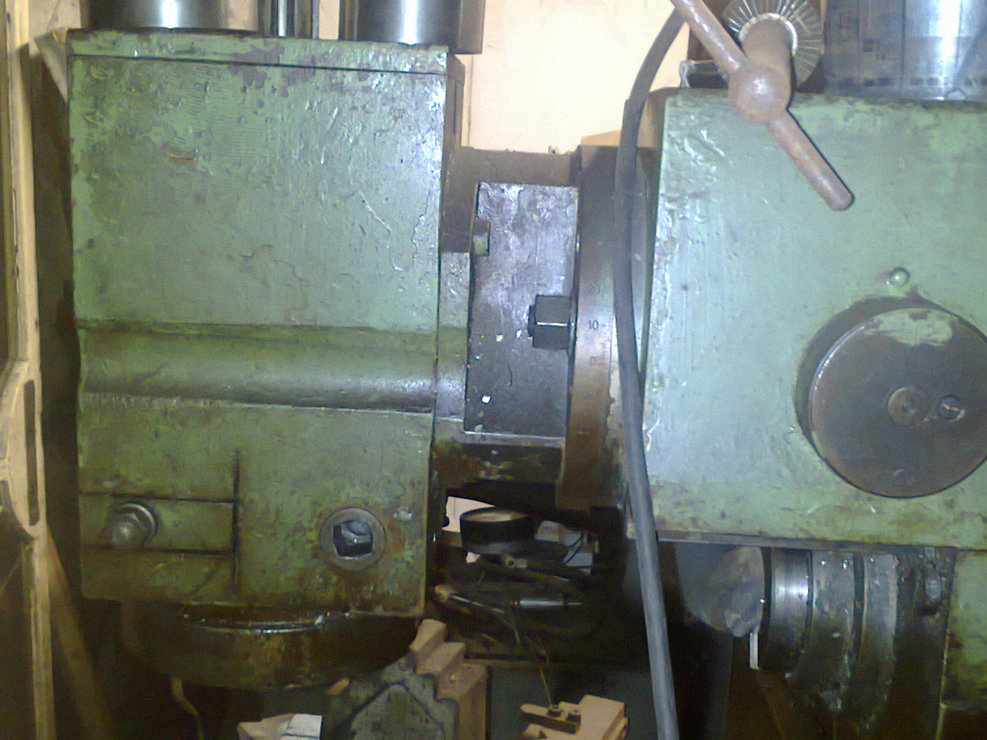

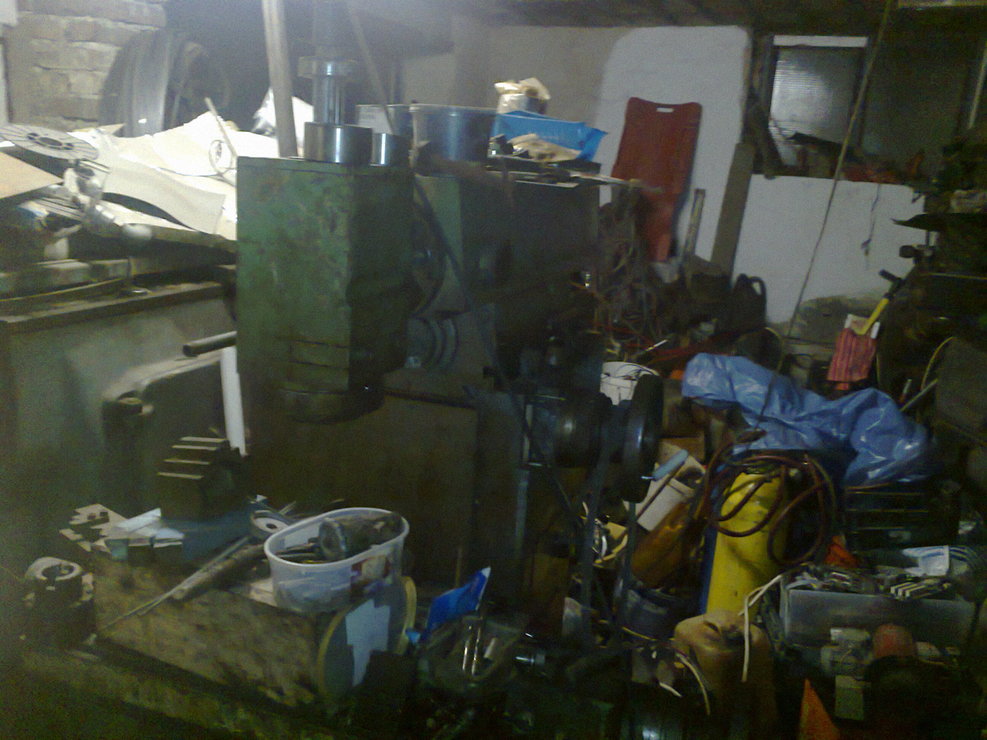

Két kép a gépről .
Ez egy egyenáramú motorral hajtott szerszámmaró , két tartományban fokozat nélkül szabályozható fordulattal .
A rendes vertikálfeje megvan ,látszik a képen .
A hajtása viszont kompletten hiányzik . Motor ,szabályzó .
De szerintem már több lépcsős ékszíj tárcsával fogom megoldani ,mint a gyorsfej .



[designr]

Ez milyen motor és milyen vezérlővel hajtod?

[designr]

Cseréld le a főhajtást mint itt..
Hajtáscsere

[designr]

Vagyis ez csak mellék..

[jani300]

Csak egy perem átalakító kell ,vagy egy új motordekni .
A tengely szabványos 24 es .
Megjött most is egy frekiváltó ,de avval nem fogok bírni , számítógépről kellene konfigurálni .
Kaptam innét doksit is , azt csak sejtem hogy hol a potis analóg bemenete
A mellékhajtás is ugyan ilyen csak kisebb ,úgy hogy nem tudtál tévedni
Van a neten fekiváltóra átalakítós videó is ehhez a géphez .



[jani300]

Ez lehet az én gépem

[3ebj3bk8b]

Az egy Fanuc Alfa M9/3000 1,8 Kw-os AC szervó.
Egyenlőre egy áramvektoros frekvenciaváltóval próbáltam, azzal szépen megy.
Vettem itt a fórumon egy SpindleBlok szervóvezérlőt, azzal akarom hajtani.
Az eredeti encoder le volt törve. Ezt én tettem fel inkrementális, a jeleit az UCCNC-vel gondoltam fogadni és onnan PWM/0-10V-al a szervóvezélőn keresztül állítani a fordulatot.
Valószínű teszek hűtőbordákat is az oldalára.

[jani300]

"SpindleBlok szervóvezérlő"  igen , nekem ez az ami meghaladja a tudásom .
Van két combosabb régi AC szervóm , na azt a tanácsot kaptam ezekkel kapcsolatban hogy szélkerékre jó lesz
Ezért hajlok a szíjtárcsák fele már , az is forgatja a gépet ,nincsen szükségem sok sebességre .

[000000000]

"Van két combosabb régi AC szervóm "
Akkor sokkal nagyobb az esélye, hogy a motorodban az A, B, C rotor szinkron fázis jelek is rendelkezésre állnak. Arra pedig már lehet hajtást tervezned, vagy ha egyszer errefelé jársz, megpörgetjük a motorodat egy próba erejéig a hajtásommal.

[svejk]

Kár lenne érte.
Ahogy Robsy is írja a régebbi motorokhoz könnyebb hajtást illeszteni.
Még jó szolgálatot tehet valahol sebességszervo üzemmódban.
