Nem tudom mi nem volt érthető. Megpróbálom leírni újra ( fotózni most nem tudok ) A feladat az volt hogy az asztalemelő orsót ki tudjam venni a gépből. Nekem feltekerhető az asztal olyan magasra hogy a lapja hozzáér a vetikálfej orsójához. ( Ebből ki kell venni a behúzószárat ha van ( nekem nincs fix benne )) Majd a szerszámbehúzó helyére beraksz egy menetes szárat amit alul az asztalban levő T nút anyába vagy az asztalon levő gépsatuba fogott menetes akármibe tekersz, míg felül egy anyát teszel rá. Ezután ha elkezdenéd lefelé ereszteni az asztalt akkor a menetes szár átveszi az asztal súlyát és az emelő orsó tehermentes lesz így kiszerelhető. Szerintem ez a megoldás majd minden függőleges fejjel szerelt gépen működik.
De elég lehetne egy maróbefogó tüskét satuval megfogni és az is megtarthatja az asztalt, csak úgy könnyen meg lehet erőltetni a gépet ( Picit fellazított satuval kell fogni )

[jani300]

A feladat az volt hogy az asztalemelő orsót ki tudjam venni a gépből.

Ez az a rész amit nem értettem , nem láttam sehol
A többi ok ! Félreértettem , azt hittem megmunkálásról volt szó , bocsi .

[nu3tcujng]

Köszönöm a segítő hozzászólást. Nem lesz nehéz a vertikálfejnek az a pár mázsás szerkezet? Féltem a fejet, nehogy veszítsen a pontosságából. Ennek kapcsán azonban eszembe jutott valami. A vertikál fejet leszerelném és a gerendát előre tolnám a gépen, majd teljesen feltekerném az asztalt és ahhoz erősíteném hozzá vagy 3 drótkötéllel a konzolt. A köteleket pedig biztosítanám a lecsúszás ellen. Szerinted vagy szerintetek akik jártasabbak a témában ez járható út lenne?
Egyébként ezen az elven az emelőorsó felső vége hogy jön ki a helyéről? Ott van egy M20x1 menet a végén a gépkönyv alkatrészrajza szerint. Az mihez kapcsolódik?
Erre rá tudnátok nekem pontosítani?
Köszönöm!

[hostya]

Ha kitöltöd az ADATLAPODAT szívesen segítek, fotókkal illusztrált, részletes megoldással..

Kitöltetlen adatlapú fórumozónak nem segítek..!
Remélem nincs harag..[#integet2]

[nu3tcujng]

Nincs harag! [#vigyor2]
Máris pótolom a hiányosságot!
Köszönöm előre is!

[xgn8p4wk5]

Szia!

Nekem is strigon ME-1000 gépem van és ugyanaz a problémám mint az előttem szóló kollégának. Nekem is el tudnád küldeni a dokumentációt a gép átalakításáról?

Előre is köszönöm!

Üdv.:
Attila

[Csuhás]

Neked is az adatlap kitöltését javasolnánk első lépésként. :-))

[hostya]

A saját marógépem felújítása során készítettem jópár fotót az..:   "előtte-közben-utánna"   állapotokról.
Természetesen minden mozzanatról nincs képem, de talán segítenek így is a mellékelt képek, mint illusztrációk..
===============

Az ME-1000 marógép konzol emelő orsó kiszerelése.

1. Ha fel van szerelve a  gépre a sinus v. vertikálfej, akkor szereljük le, vagy fordítsuk el vízszintes(orsó) helyzetbe.

2. A  kereszt asztalt mozgassuk magunk felé, egészen addig amíg a konzol felső részén található dugó
szabaddá nem válik.


3. Emeljük a konzolt a kurblival a legmagasabb pozícióba. (ilyenkor lehet útban a vert.fej, ha nem szereltük le)

4. Készítsünk STABIL alátámasztást a  mellékhajtómű, ill. a kapcsolószekrény alá.
Az alátámasztás kb. 40-50mm-el alacsonyabb legyen mint a mellékhajtómű, ill. a kapcsolószekrény alja,
(mindkét oldalon egyforma legyen a 40-50mm-es hézag)
majd a kurblival engedjük vissza a konzolt az alátámasztásra.


5.  Rögzítsük a konzolt . !!


6.  Húzzuk ki a konzol tetején szabaddá tett dugót..(1. kép) - M6-os menet van a dugóban, egy M6-os csavarral megoldható-

7.  A dugó eltávolítása után szabaddá vált a konzolemelő orsó felső vége...
Szereljük le a konzolemelő orsó végéről a BIZTOSÍTOTT csapágyanyát (M20x1.5)

8.  A konzolemelő kurblival ÓVATOSAN forgassuk meg az orsót "süllyesztés" irányba kb. fél fordulatig.. - utána úgyis megszűnik a kapcsolat a kurbli<>orsó kúpkerék(pár) között-

9. Kézzel csavarjuk vissza a trapézorsót az anyatartó oszlopba egészen addig amíg szabaddá nem válik a trapézorsó "felső" vége a kúpkerékkel...

10. Szereljük ki az anyatartó oszlop talpcsavarjait, és emeljük ki az egész egységet.

 Így néz ki az egész egység kiszerelve..


Folytatás később...

[nu3tcujng]

Már ezt is nagyon köszönöm, még az összeszereléshez kérnék majd egy kis segítséget, ha lesz rá időd megírni ilyen részletességgel!
Ez nagyon hasznos lesz nem csak nekem hanem az összes ME-1000-es tulajdonosnak akinek gondot jelent a kis aláférhetőség!
KÖSZÖNÖM [#papakacsint]

[nu3tcujng]

Szia István!

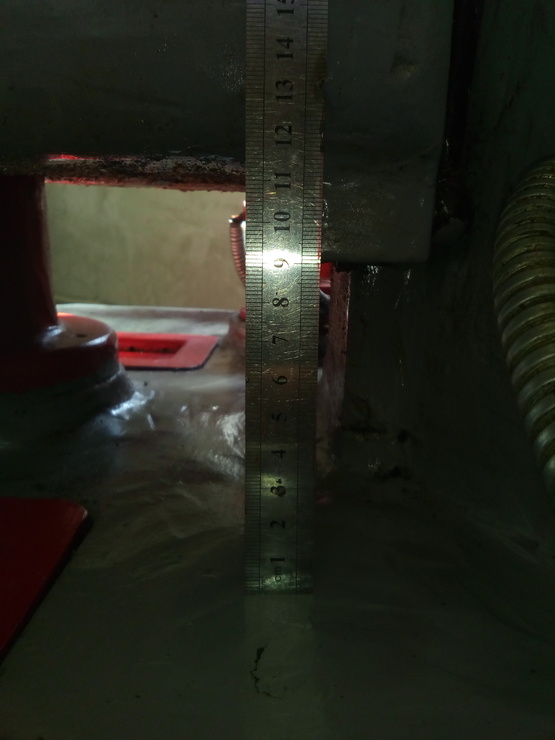

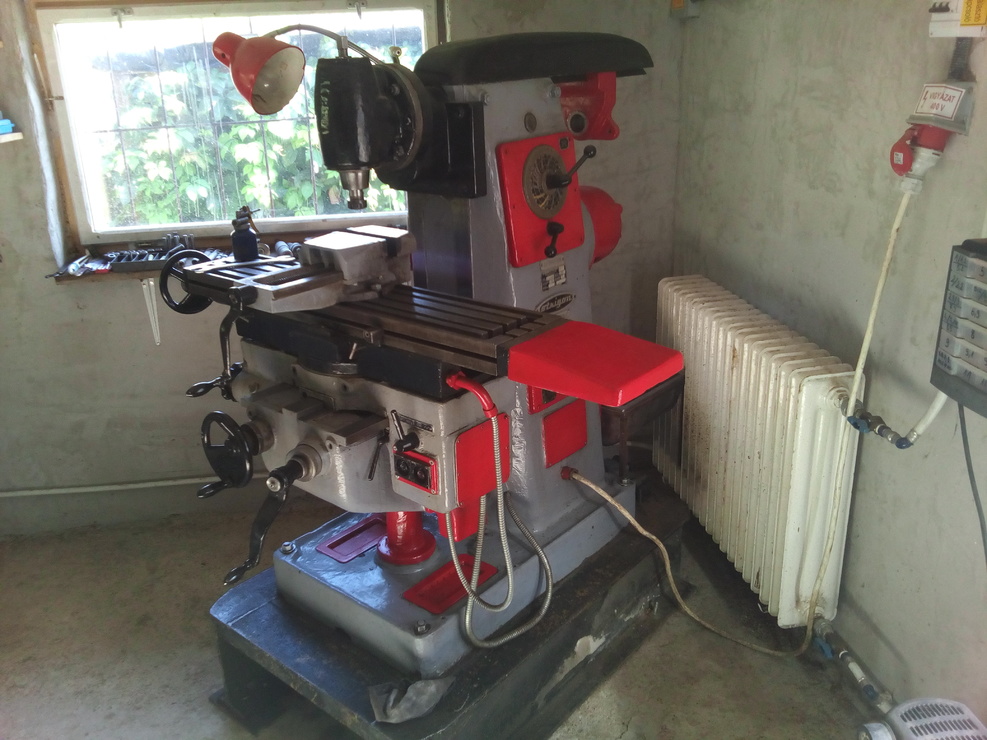

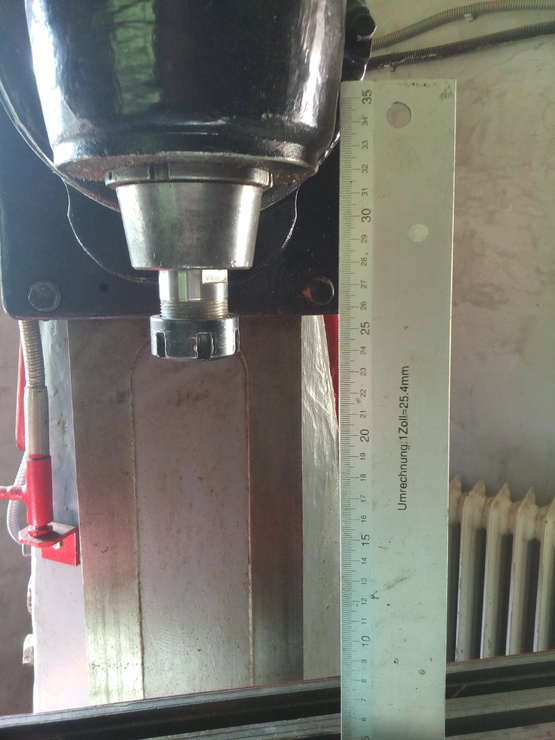

A mai napon leengedtem a marógépem asztalát teljesen és feltűnően nagy volt a vertikálfej orsója és az asztal közötti táv. Az FM-200 vertikálfej gépkönyve max. 240 mm aláférhetőséget közöl. Nekem pedig jóval több. Én ezt már nem értem. Lehet hogy előttem valamelyik tulajdonosa megcsinálhatta ezt a beavatkozást!? A méreteket a csatolt képeken fogod látni, és légyszíves hasonlítsd már össze a te kész marógéped méreteivel. Lemértem nagyjából az orsó-aszal max távolságot, az anyatartó oszlop hosszát, és a teljesen leengedett konzol alja és a géptalp felső síkja közötti távot.
De ha ez az állapot már nem gyári, akkor is meg fogom csinálni ezt a műtétet ha csak 20 mm-t növelem meg az aláférhetőséget. Küldök még egy képet a gépről meg az adattáblájáról is. Lehet nem is egyformák a gépjeink?!
Várom válaszod [#wink]



[hostya]

A vert. fej jelenleg nincs felszerelve a gépre, így azokkal a méretekkel nem tudok szolgálni...

Nálam ez a helyzet méretileg így éjfél után..





Az adattábla meg szinte megegyezik. Tehát egyformák a "gépeink", csak a te géped még szűz(a méretek alapján 'gyári')..

 Ha a géped a jelenlegi állapotában MEGFELEL NEKED(!), akkor nagyon gondold meg hogy:   "akkor is meg fogom csinálni ezt a műtétet ha csak 20 mm-t növelem meg az aláférhetőséget"...

Te tudod, hogy mit miért teszel..
Én a helyedben,ha alapvetően NINCS szükség rá, (csak úgy hobbiból.. -nem tenném-)

Én akkor csináltam az átalakítást, amikor 'csavarjaira' volt szedve a gép a felújítás során.

[nu3tcujng]

Ezknek a képeknek láttán nem kérdés hogy meg fogom-e csinálni a beavatkozást. Természetesen igen. Akkor majd ha időd és energiád engedi légyszíves tedd már fel a második felét a folyamatnak.
Köszönöm! [#vigyor4]

[ywathzay]

Amikor így le van rövidítve az orsó oszlopa, utána ugyanolyan magasra fel lehet még emelni az asztalt mint előtte?

[xgn8p4wk5]

Köszönöm a segítséget!

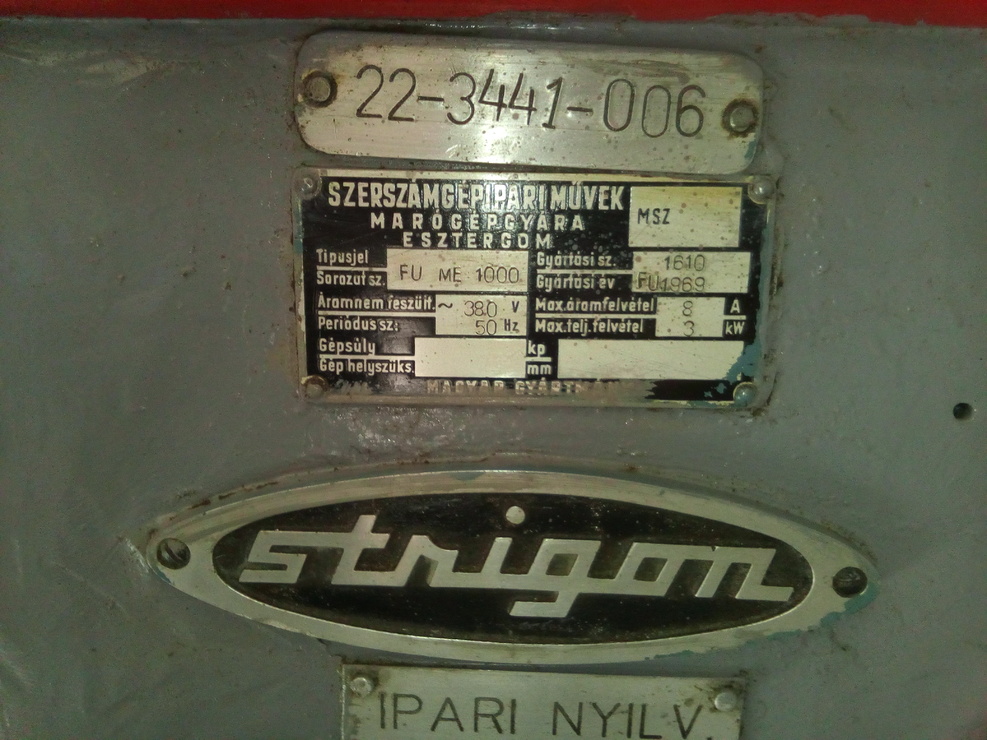

Az én gépem adattáblájára meg csak "M 1000" van írva... Miben különbözhet az "ME 1000" típustól?

[hostya]

Valószínűleg nem..

Nem tudom mennyire lehetett 'eredetileg' felemelni, mert amikor megvettem a gépet, akkor úgy tudtam csak elszállítani, hogy "fődarabjaira" szedtük a gépet..
Így fért csak be egy WW-transzorterbe..

A lerövidített orsóoszloppal max. annyira emeltem meg eddig a konzolt(tovább nem is próbáltam soha..), hogy: a közvetlenül az asztalra rögzített 30mm vastag  kazánlemez éleit meg tudtam munkálni a vízszintes főorsóba fogott 63mm-es homlokmaróval..

Én többnyire vertikál fejjel használom a gépet, ezért nálam nem kritikus a FELSŐ "holtpont"...
