Mach3 CNC

[h02ya9ti7]

Elérhetőségemet megadtam remélem látszik, a dxf mintát nem mutathatom jogvédés miatt.

[dezsoe]

Csak a Z mozog keveset, vagy a többi is? (Ha addig nem oldódik meg, valamikor szombaton, feltehetőleg délután megyek Debrecenbe.)

[h02ya9ti7]

Az X, Y ban is kicsit mozog, tehát bejárja a képernyőn az útvonalat de olyan mintha lekicsinyítve csinálná, tehát a Z ben nagyon nagy mínuszban lenne. Arra is gondoltam, hogy a dxf nem 1:1 lenne, de autocadben rajzolva, rámérve jó a mérete.

[D.Laci]

G-code  elejéről egy kis részletet esetleg láthatnánk?

[dezsoe]

Akkor nagy valószínűséggel inch-ben generáltad a kódot, a Mach3 meg mm-ben akarja végrehajtani.

[h02ya9ti7]

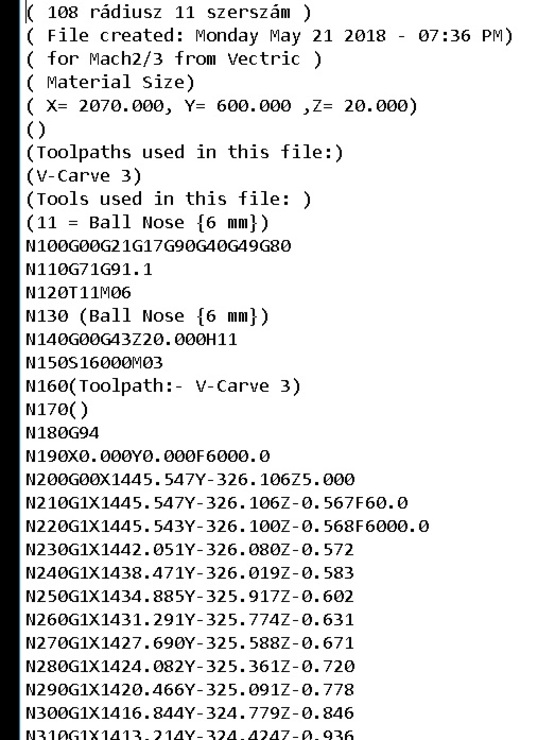

Csatolok a program elejéből egy részletet.



[2am4nwzib]

G21 G71 metrikus rendszerben van , viszont a Z alig pár tizedes mélységű !

[J-Steel]

Tettem egy számlálót a Pokeys STEP/DIR kimenetére.
 Azt látom, hogy lépést téveszt.
 Valahogy úgy, hogy plusz irányba kevesebb lesz, minusz irányba pedig több. A differencia majdnem pontosan 1mm.
 Ez miért lehet?
 Egyébként hol lehet beállítani a step impulzus szélességét? Egyszer már megvolt, de most nem találom.

[PSoft]

Config/motor tuning/step-pulse-dir pulse.

[J-Steel]

Azt írják, hogy az általad említett a menüpontot a külső vezérlők mint a Pokeys nem használják.

[J-Steel]

Nagyon fura, mert azt írja a Pokeys szupport, hogy a STEP/DIR jelek nekik mindig 50%-os kitöltési tényezőjűek, és ezt nem lehet átállítani sem. Viszont én tisztán emlékszem, hogy tudtam állítani, csak azt nem, hogy hol.
 Azt fogom csinálni, hogy a saját szoftverén letesztelem majd az impulzusok számát (Pulse engine menü, jogging function), így ki tudom zárni, hogy mi nem okozza a hibát.

[J-Steel]

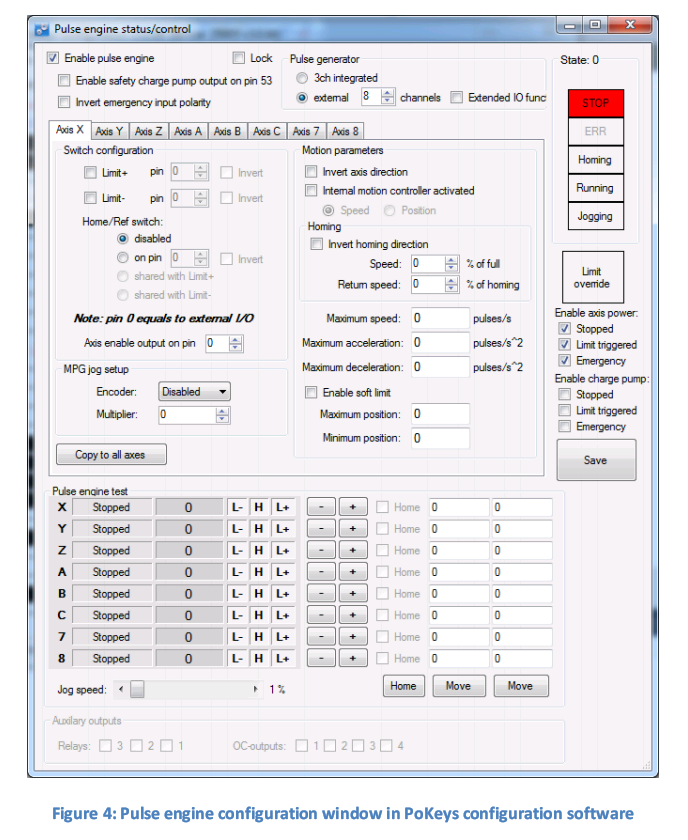

Nem tudom, hogy lehet megnyitni ezt az ablakot. És már a szupport is úgy tűnik, hogy hazament.



[J-Steel]

Megtaláltam!
 A 4.3.09-ben nem volt ez a menü. Csak 4 menü volt.
 A 4.3.22-ben már fent megtaláltó. 5 menü van, köztük a keresett "Pulse engine"

[J-Steel]

Az eredeti problémára is megtaláltam a választ.
 Ha nincs bekapcsolva a végfok, akkor jól számol.
 Ha be van kapcsolva, akkor nem.

 Optikai leválasztó kell.

[J-Steel]

Rátettem, működik végre.
