Mach3 CNC

[ORCA17]

Ami a 3D-s tapintó praktikus oldala az, hogy nem fémes anyagok bemérésére is a jó.
Készítettem már olyan szerelő sablont, ami festett alkatrészekhez készült nem nagy fizikai igénybevételre.
Ott trükköznöm kellett(akkor még nem volt ilyen tapintóm) hogy egzakt módon vissza tudjak állni null pontra, tettem bele egy rézcsapot és kineveztem null pontnak.[#kacsint]
Az a bemérő az elektromos kapcsolat létrejöttének elvén működött.

[2am4nwzib]

Az  én ,,script 30-60mm-es átmérőkre.
------------------------------------------------------------


Rem   VBScript To center probe inside a pipe

If GetOemLed (825) <> 0 Then       'Check to see if the probe is already grounded or faulty
   Code "(Probe plate is grounded, check connection and try again)"
Else
   FeedCurrent = GetOemDRO(818)    'Get the current settings
   XCurrent = GetDro(0)
   YCurrent = GetDro(1)

   Code "G4 P1"         'Pause 1 second to give time to position probe plate
   Code "F4"         'slow feed rate to 4 ipm

Rem   Probe left

   XNew = Xcurrent - 3      'probe 30 mm to left
   Code "G31 X" &XNew
   While IsMoving()      'wait for the move to finish
   Wend
   XPos1 = GetVar(2000)      'get the probe touch location

   Code "G0 X" &XCurrent      'rapid move back to start point

Rem   Probe right

   XNew = XCurrent + 3      'probe 30 mm to right
   Code "G31 X" &XNew
   While IsMoving()
   Wend
   XPos2 = GetVar(2000)

   XCenter = (XPos1 + XPos2) / 2   'center is midway between XPos1 and XPos2
   Code "G0 X" &XCenter      'rapid move to the x center location

Rem   Probe up

   YNew = YCurrent + 3
   Code "G31 Y" &YNew
   While IsMoving()
   Wend
   YPos1 = GetVar(2001)

   Code "G0 Y" &YCurrent

Rem   Probe down

   YNew = YCurrent - 3
   Code "G31 Y" &YNew
   While IsMoving()
   Wend
   YPos2 = GetVar(2001)

   YCenter = (YPos1 + YPos2) / 2

Rem   move to the center

   Code "G0 Y" &YCenter
   While IsMoving ()
   Wend

   Code "F" &FeedCurrent        'restore starting feed rate
End If

[ORCA17]

Igen ezt töltöttem le én is[#kacsint]
Ha jól látom 6 mm a tapintó átmérője

[dezsoe]

A script szempontjából teljesem mindegy, hogy NO vagy NC az érzékelő, csak a beállításokban kell a Probe bemenet Active low pipáját be- vagy kikapcsolni. Maga a G31 azt figyeli, hogy a bemenet aktívvá váljon, függetlenül attól, hogy ehhez milyen jelszint tartozik.

[ORCA17]

Köszönöm a válaszod.[#kacsint]
Tudom amit taglalsz, mert van mind a kétféle (zár ill. szakít) elektronika de nem ez volt az eredeti kérdés [#integet2]
Az eredeti kérdésem azt próbálta felderíteni, hogy hol van az a kód(rész), ami az "ismétlést" határozza meg. Lásd alábbi bejegyzésem.

[dezsoe]

Tudom, mi volt az eredeti kérdés, viszont ezt írtad:

"Ami különbség a két eljárás között - már amit én használok és amit Te megmutattál - lényeges.
Én az elektromos megszakítás elvén működő eszközt használok és a videón az elektromos kapcsolás elvén működő eszköz szerepel."

Én erre válaszoltam, hogy a bemérő script szempontjából ez teljesen mindegy.

[ORCA17]

Elfogadom azt amit írsz, akkor nem a kódban kell keresni az "ismétlés" okát.
Akkor a kérdésem félig megválaszoltnak tekinthető...de a videó alapján, elég látványos volt a két működés közötti különbség, már mint a videó és az általam tapasztaltak között.

Szerinted hol a plusz mozgást előidéző kód rész? Talán magában a .set fájlban?

[dezsoe]

Este megnézem, mostmár kíváncsi vagyok a megfejtésre.

[ORCA17]

[#eljen]

[Béni]

Nincs semmi varázslat a szkriptben.
Az írója szándéka szerint először a gép dinamikai képességei és a bemérő működési határai szerint megengedhető nagy előtolással (Feed1) durva bemérést végez, majd vissza mozogva kisebb előtolással (Feed2) finom bemérést.
Ezt mind a négy főirányban megteszi. Ez az ismétlés oka.
Mivel G31-el működik, korlátolt a tapintó átmérő és a mért furat átmérő legkisebb különbsége. A helyes működéshez a G31-ben programozott  valós mozgásnak meg kell haladnia az 1/100-ad inch-et. (0,254 mm).
Ha a mérés pontosságát fontosnak tekintjük, akkor a szkript ennek a kitételnek nem teljesen felel meg, ha nem a középpontból indítjuk.

[Béni]

Helyesebben: "... majd vissza mozogás után kisebb előtolással (Feed2) finom bemérést."

[2am4nwzib]

Méghogy a Mach3 nem  olvassa be a I,J,K,R (protokollt)
forrás  tutorial (PDF)
itt

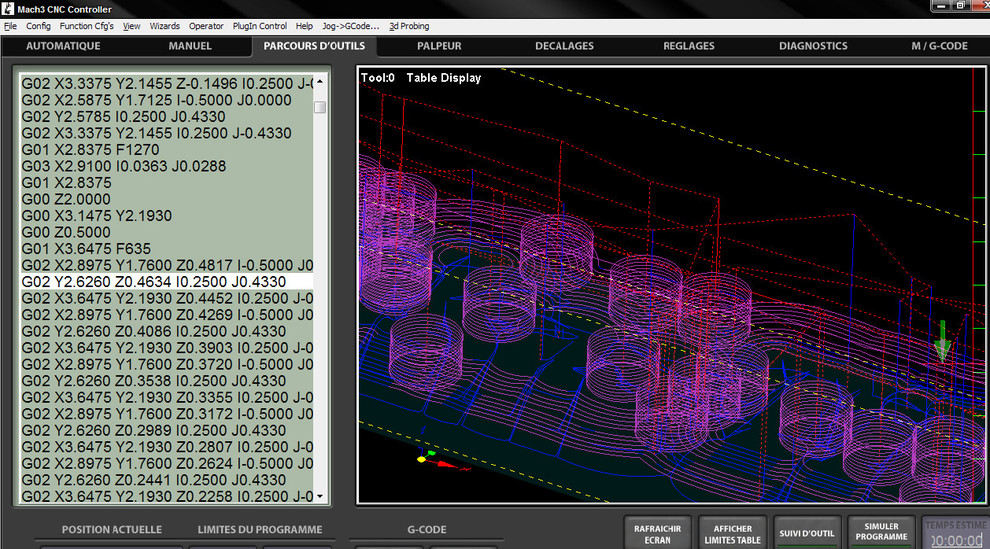

az én gépemen is....(Swiss_Screen)



[ORCA17]

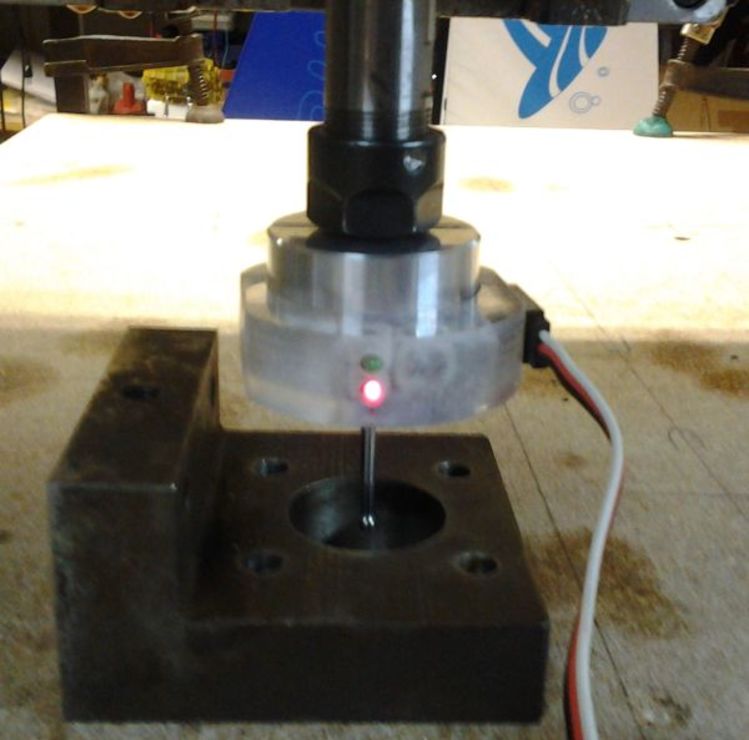

Bár néhányan segítőkészek voltak egy panel marása kapcsán a 3D tapintómhoz, de végül magam faragtam egyet mert még nem érkezett meg.[#nemtudom]
11 X 16 mm méretben. A vastagsága 6mm.
Az egészet egy kimart plexi "gallérba" besűllyesztettem.

Az összeállításnál szempont volt a kapcsolódó vezeték csatlakozós kivitelű megvalósítása. Ezt egy, a modellezésben használatos szervó vezetékkel oldottam meg.

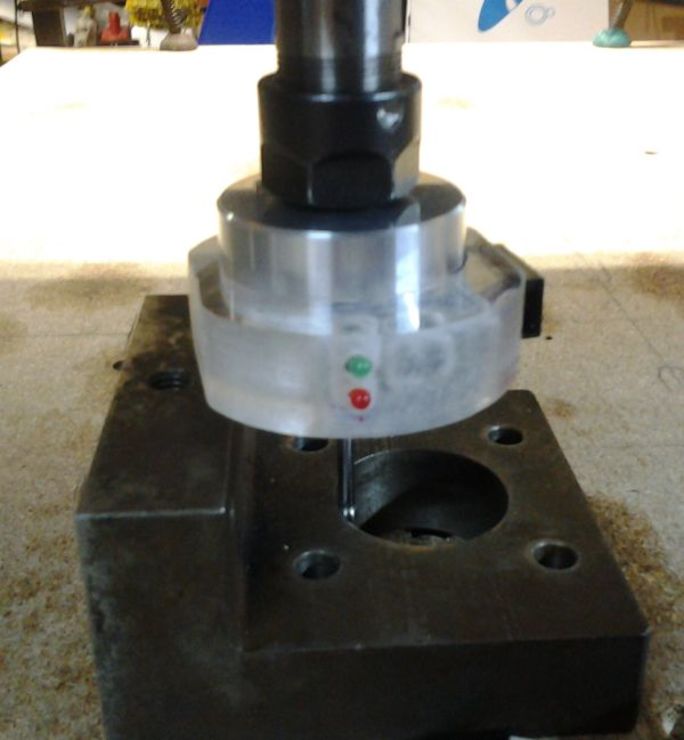

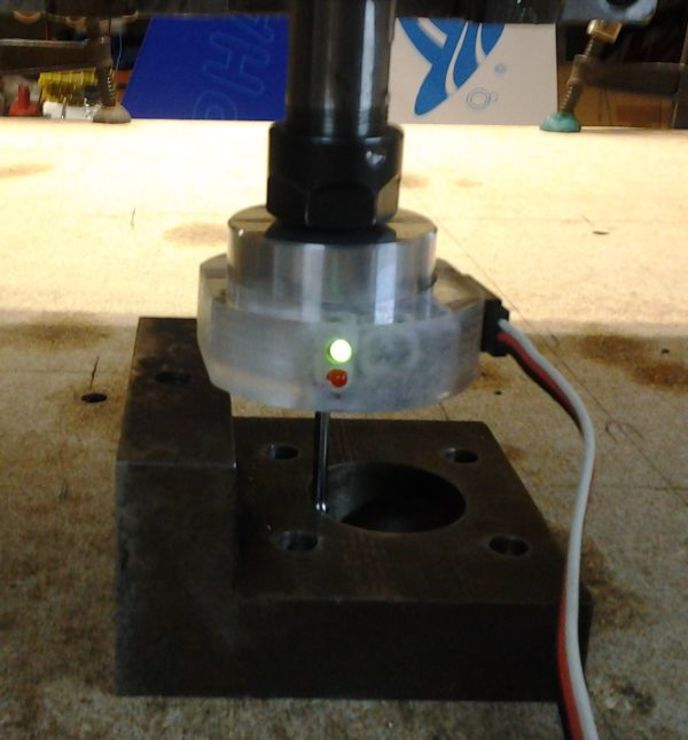

Értelem szerűen, ha nincs a vezeték bedugva, nem világit egyik LED sem, viszon akadály nélkül körbe forgatható a tapintó fej századon belüli bekalibrálásához. Nagyon zavart a bolti fix vezetékes megoldás.

Továbbá ment a polémia a scriptet illetően a "duplázásról" -tulajdon képpen ez kapcsolódik ténylegesen a topic címéhez-  végül azt is sikerült összeraknom - internet/agyalás útján.

Tökéletesen műxik[#kacsint]



[2am4nwzib]

Ezeket változtatni?

XCenter = (XPos1 + XPos2) / 2   'center is midway between XPos1 and XPos2
   Code "G0 X" &XCenter      'rapid move to the x center location
XPos1 = GetVar(2000)      'get the probe touch location
XPos2 = GetVar(2000)

[ORCA17]

Ezzel a scriptel dolgozom

Rem   VBScript To center probe inside a pipe

If GetOemLed (825) <> 0 Then       'Check to see if the probe is already grounded or faulty
   Code "(Probe plate is grounded, check connection and try again)"
Else
   FeedCurrent = GetOemDRO(818)    'Get the current settings
   XCurrent = GetDro(0)
   YCurrent = GetDro(1)

   Code "G4 P1"         'Pause 1 second to give time to position probe plate
   Code "F4"         'slow feed rate to 4 ipm

Rem   Probe Left

   XNew = Xcurrent - 3      'probe 3 inches to left
   Code "G31 X" &XNew
   While IsMoving()      'wait for the move to finish
   Wend
   XPos1 = GetVar(2000)      'get the probe touch location

   Code "G0 X" &XCurrent      'rapid move back to start point

Rem   Probe Right

   XNew = XCurrent + 3      'probe 3 inches to right
   Code "G31 X" &XNew
   While IsMoving()
   Wend
   XPos2 = GetVar(2000)

   XCenter = (XPos1 + XPos2) / 2   'center is midway between XPos1 and XPos2
   Code "G0 X" &XCenter      'rapid move to the x center location

Rem   Probe up

   YNew = YCurrent + 3
   Code "G31 Y" &YNew
   While IsMoving()
   Wend
   YPos1 = GetVar(2001)

   Code "G0 Y" &YCurrent

Rem   Probe down

   YNew = YCurrent - 3
   Code "G31 Y" &YNew
   While IsMoving()
   Wend
   YPos2 = GetVar(2001)

   YCenter = (YPos1 + YPos2) / 2

Rem   move To the center

   Code "G0 Y" &YCenter
   While IsMoving ()
   Wend

   Code "F" &FeedCurrent        'restore starting feed rate
End If
