UCCNC vezérlő program

[ecp4rs0md]

Jó lett volna ha valaki leírja,hogy kell ezt pontosan programozni nem csak azt kellene leírni, ez így nem jó ezt én is éreztem ezért írtam a kérdést.

[svejk]

Értem.
Skálázni én sem akarnám, csupán tükrözni a mozgást az X tengelyen.

Esetleg ha nem okoz problémát akkor jó lenne az X-1  -et engedélyezni valamelyik következő tesztverzióban.

[István83]

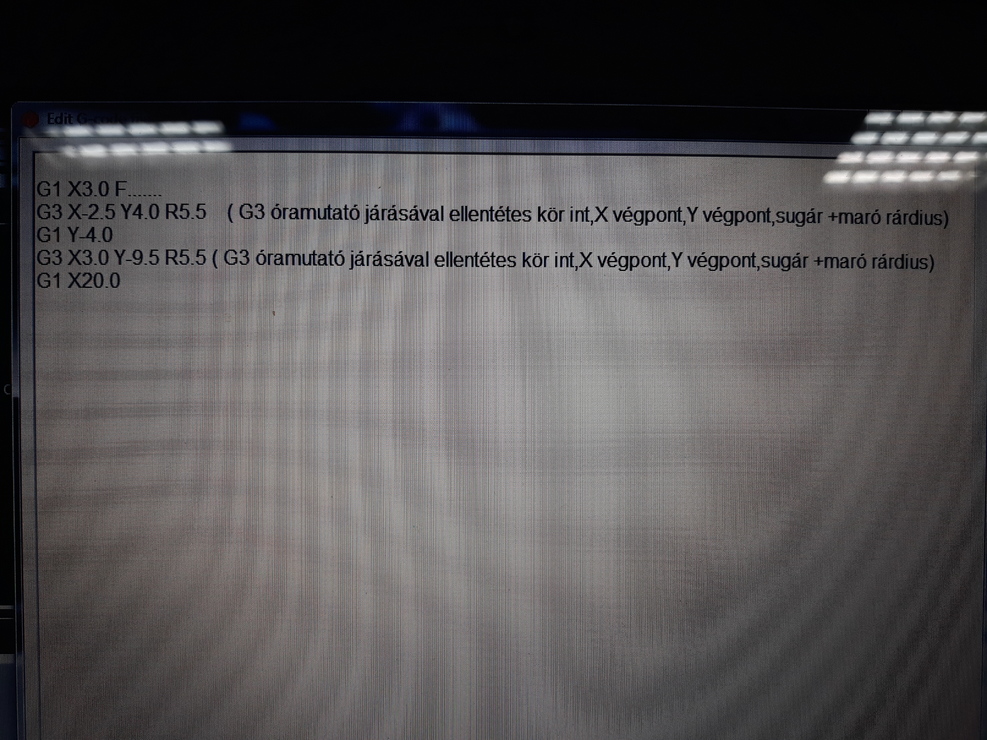

Így talán jó lesz.



[dezsoe]

Szia!

Ha minden igaz, akkor ez lesz a megoldás, ha a szerszám az X20 Y9.5 ponton van:

Kód Kijelölés Kibont


(G0 X20 Y9.5)
F20
G1 X3
G3 X-2.5 Y4 R5.5
G1 Y-4
G3 X3 Y-9.5 R5.5
G1 X20
M2


[dezsoe]

Te győztél!

[István83]

[#eljen]

[svejk]

Kell nekem vacsorázni...

[svejk]

Gondoltam álljon itt a példa középpont megadással is.

No de valami bibi van[#confused].
Pedig úgy emlékszem ezeken az I,J problémákon már túlléptünk egyszer.[#nemtudom]

Vagy csal megint én nem értek valamit?

Kód Kijelölés Kibont



G17 G90
G0 X20 Y9.5
G1 X3 F200
G3 X-2.5 Y4 I3 J4
G1 Y-4
G3 X3 Y-9.5 I3 J-4
G1 X20
M30



[dezsoe]

Nincs itt semmi probléma, csak az I és J az relatív.

Kód Kijelölés Kibont


(G0 X20 Y9.5)
F20
G1 X3
G3 X-2.5 Y4 I0 J-5.5
G1 Y-4
G3 X3 Y-9.5 I5.5 J0
G1 X20
M2


[svejk]

Lapozgatom a manualt...[#nemtudom]

[zt2c4wh9]

Köríveknél az I és J az RS274NGC szabvány szerint mindig relatív.
Mach3-ban van az amúgy nem szabványos G90.1 ami abszolút. Ezt az UCCNC nem támogatja.

[zt2c4wh9]

Én viszont nem éreztem, hogy te miért írtad ezt le, nem kérted, hogy írjuk le a helyes megoldást. Őszintén szólva azt hittem ez egy elméleti fejtegetés részedről, hogy vajon a G2/G3 megoldásnál nem lehetne-e esetleg egyszerűbben kódolni ezt a példát. Nem tudtam, hogy nem tudod hogy hogyan kell...

[svejk]

No igen a rossz beidegződés...
Azért szerintem írjátok bele a nagykönyvbe.

[ecp4rs0md]

Köszönöm mindenkinek! Legjobb az lesz ha kipróbálom.[#wink]

[ecp4rs0md]

Még egy kérdés, miért tér 0,5mm-el(3-al állok meg de 2,5-el indulok), miért nem indulhat 3mm-ről ha már egyszer 3-as a rádiusz? Akkor így már nem lesz 3-as a rádiusz vagy rosszul gondolom? Lehet,hogy megint alapot kérdezek de sajnos nem tudom és kíváncsi vagyok. Az is lehet,hogy el kell indulni de akkor jobb ha 0,5mm-el előbb állok meg és úgy indítom 3-ra és onnan a rádiusz, akkor pontosabb? Bocs de én eddig csak hagyományos gépeken dolgoztam a cnc-vel csak most ismerkedek, bár már egy ideje megvan csak nemvolt szükség a rádiuszra.
