UCCNC vezérlő program

[zt2c4wh9]

És igen, jó volna ha fel tudnád tölteni a profil fájlodat, mert lehet, hogy beállításfüggő a probléma, ezért minden bizonnyal segítene ha a te profiloddal a te beállításaiddal tudnánk tesztelni a kódodat.

[wv07scd6x]

It jelen esetben olyan mértékig eltért a kijelölt pályától, hogyha az alapanyag nem lett volna puha, akkor azonnal szerszámtörés következett volna be. Amellett hogy elrontja a munkát. Számomra az nem világos, hogy amikor az uccnc -be betöltöm a kódott, akkor már egy helyen vannak a gépbeállítások, és a pályakód, akkor már a uccnc -nek tudnija kell kikalkulálni, hogy mi lesz az a pályavonal amit képes lesz végrehajtani, és akkor meg azt a módosult pályavonalat kellene kirajzolnia. Akkor már a munka megkezdése előtt is tudatában lehettem volna azzal, hogy nem az fog történni amit szeretnék. Tehát ha módosul a pálya, akkor annak a vizualációban is látszódnia kellene betöltés után. Mert amint már leírtam, akkor már jelen van egy helyen az összes információ. A profil fáljt majd küldöm.

[zt2c4wh9]

Kicsit azért bonyolultabb ez a dolog amit leírtál mint aminek gondolod. Egyrészt megvalósítani, másrészt ha úgy csinálnánk ahogy leírtad, akkor meg az lenne a gond, hogy miért nem az van a képernyőn ami a g-kód szerinti mozgások. Szóval egyik megoldás sem tökéletes.
G64 módban egyébként annyival térhet le a szoftver max. a pályáról amit te megadtál a CV paraméternél távolságot. Ha 0.001 egységet adtál meg akkor max. annyit, ha 10 egységet, akkor max. annyit. Szóval simán letérhet akár sokat is, ha mondjuk 10mm-t adtál meg, akkor az már elég sok szinte bármely munka fajtánál. Na, de éppen ezért kérjük a profil fájlt, hogy lássuk, hogy mit állítottál be, mennyit térhet le a beállításaiddal és hogy lássuk, hogy mi a gond.

[dezsoe]

Megjött a profil, köszi, átnézem.

[lari]

Van arra lehetőség, hogy az UCCNC megjelenítsen egy forgástestet? Ha igen, mit kell ehhez bekapcsolni? Gondolom grafikailag jobban igénybe veszi a gépet...

A Mach3-ban volt ilyen opció, valamit be kellett pipálni és szépen mutatta a forgató által bejárt utat is.

[wv07scd6x]

Ki derült már mi okozza az ívkövetési problémát? Egyáltalán sikerült reprodukálni?

[dezsoe]

Jelenleg nincs, sajnos.

[dezsoe]

Még nem sikerült előidézni, de a hétvégén még kísérletezek vele, hátha kiderül, mi van vele. Szólni fogok, hogy mi az eredmény.

[wv07scd6x]

Én meg azthiszem felteszem ismét a legfrisseb próbaverziót és azzal is kipróbálom.

[lari]

Értem, köszi!

[dezsoe]

1.2049-cel próbáltam tegnap, de UC100-zal. Nem hibázott, viszont neked UC400-ad van, úgyhogy még azzal is megnézem, hátha az okoz valamit.

[dezsoe]

Megjelent az új AXBB-E ethernetes kombinált mozgásvezérlő és csatolókártya.

További információ itt olvasható róla.

Ára is lesz hétfőre.

Akció! Március végéig vagy a készlet erejéig aki ilyen kártyát vesz, az kap hozzá UCCNC licencet is!



[dezsoe]

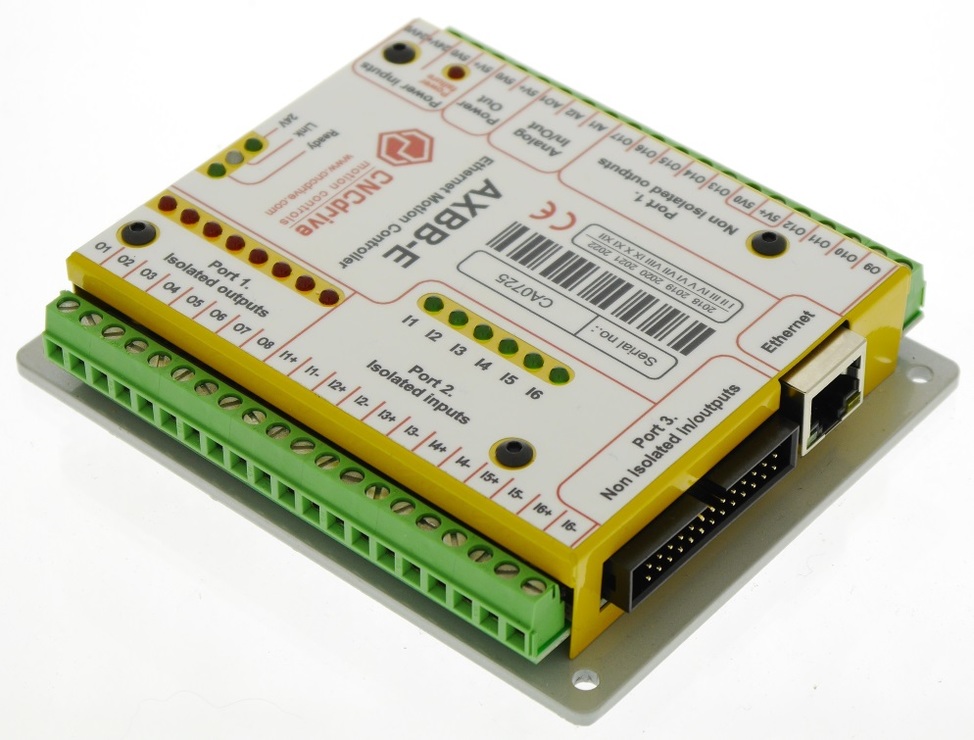

Pár mondat az AXBB-ről. Leginkább az UC400ETH-val lehet összehasonlítani:

- 17 + 12 kimenet, ebből 8 leválasztott (UC400 12 + 12, egyik sem leválasztott)
- 6 + 5 bemenet, ebből 6 leválasztott (UC400 5 + 5, egyik sem leválasztott)

Ez a gyakorlatban úgy néz ki, hogy az AXBB 1-es portján 17 kimenet van, amiből 8 optocsatolóval le van választva. Az 1-es kimenet (leválasztott) charge pump áramkörön keresztül megy, tehát akkor aktív, ha a charge pump jelet kapja. A 2-es port 6 leválasztott bemenetet tartalmaz, a 3-as pedig a szokásos ICD 26-os csatlakozóval van ellátva, amire más leválasztó kártya köthető, praktikusan az UCSB leválasztó kártyát tudom javasolni, ami szintén teljesen leválasztott 12 ki- és 5 bemenetet tartalmaz.

Az AXBB is etherneten keresztül csatlakozik a vezérlő PC-hez, tehát egyrészt gyors, másrészt az ethernet működéséből adódóan elektromosan elszigetelt, így akár plazmavágóhoz is bátran tudom ajánlani.

[remrendes]

Ha mar plazmavago... A levalasztott kimenetek is kepesek a 400kHz-re?

[zt2c4wh9]

Igen, a leválasztott kimenetek nagysebességű (10MHz) optocsatolósak és képesek 400kHz kimeneti frekvenciára is, szóval akár step/dir vagy PWM jelek átvitelére is alkalmasak.
Ugyanez a helyzet a leválasztott bemenetekkel, azok is nagysebességű optocsatolósak, így akár inkrementális encoder jeleket is rájuk lehet kötni.
