Sziasztok!

Volna egy számomra érthetetlen dolog, amit ha megmagyaráznátok, hogy megértsem, megköszönném.

Fusion 360-at és UCCNC-t használok.

A CAM modulban a setup-nál, beállítom a tengelyek irányát, úgy, hogy a Z felfelé az Y befelé az X jobbra mutasson, pont úgy mintha a gépemmel szembe állnék. A gépem a bal oldalra homol X-ben és magam felé kifelé Y-ban, Z meg fenntre. Az origoját pedig a stock bal felső felém közelebbi sarkára állítom.

Behívva az nc fájlt pontosan ugyanide teszi az origot az UCCNC pálya megjelenítője. Ha ide állítom a munka koordináták nullpontját, pont átellenesen indul meg a gép. A pályamegjelenítő jó irányba megy csak a gép megy ellentétesen.
Ha azt akarom, hogy mindegyik jó irányba menjen akkor pont a munkadarab átellenes sarokpontjára kell állítanom a munkakoordináták nullpontját. Ekkor jó minden.

Már azt is megpróbáltam, hogy megfordítom a CAM-ban az X-et, vagy átteszem a stock átellenes sarkára, de ugyanazt csinálja.

Szóval használni tudom, csak nem értem miért van ez?

Esetleg benéztem valamit?

[kmajer]

lehet hogy a gépeden a tengelyirányok nem szabvány szerit vannak?

[2am4nwzib]

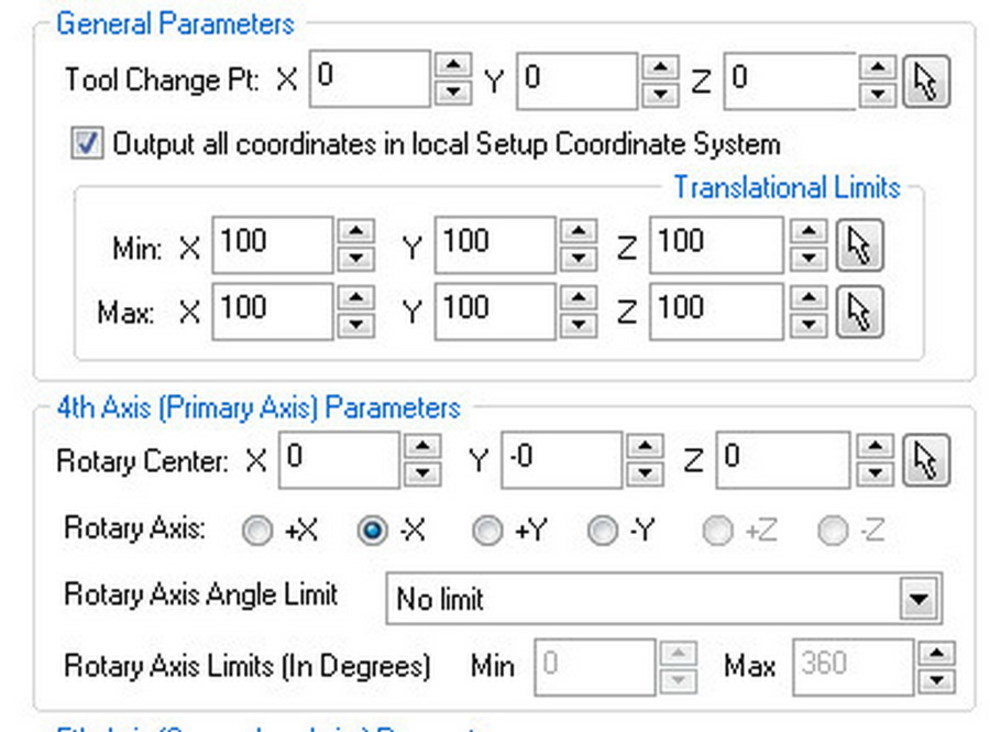

negatív értékű .

[2am4nwzib]

Nem Fusion360 ,de a lényeg érthető.



[2am4nwzib]

De ha referencia  futásnál is ezt műveli akkor a step/dir irányát kell megváltoztatni .

[3ebj3bk8b]

A tengelyek jó irányba homolnak. Meg arra is mennek amerre nyomom, sőt a számláló is előjelhelyesen mutat mindent.
X és Y mínusz irányba homol, onnan csak plusz értéket vehet fel a pozíció, gépi koordináta rendszerben.

De amit csatoltál, képet, ahhoz hasonló beállítást Fusion 360-ban nem találok.

[Pali79]

Tegyél fel egy kisebb G kódot vagy ossz meg egy kisebb fusionos projektet, lássuk mi is miről beszélünk.

[3ebj3bk8b]

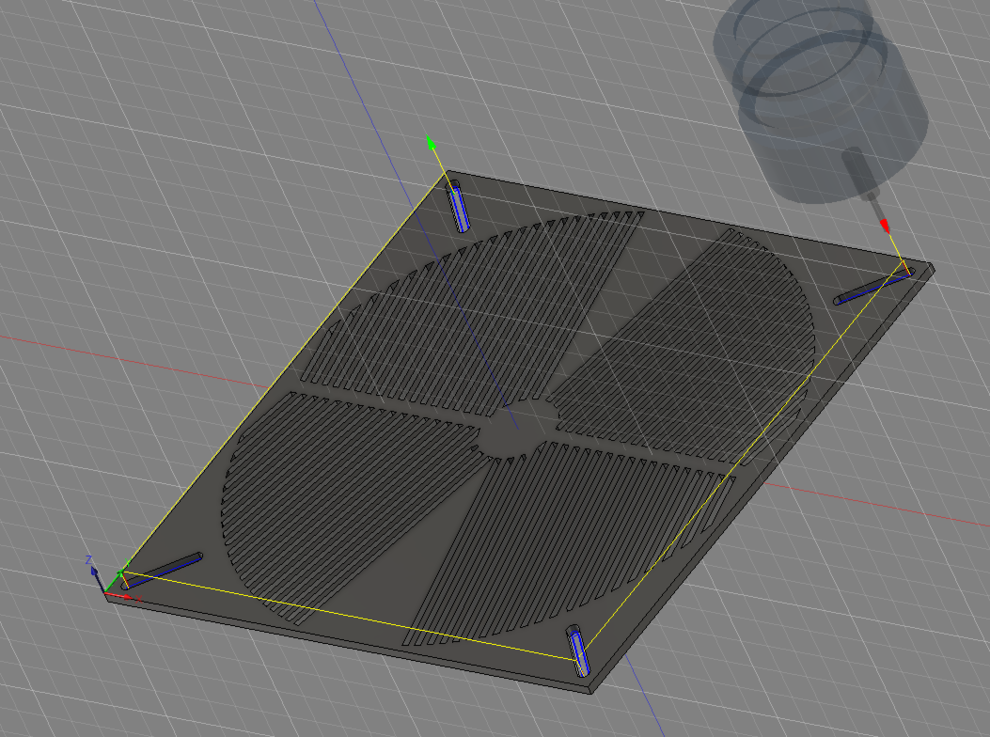

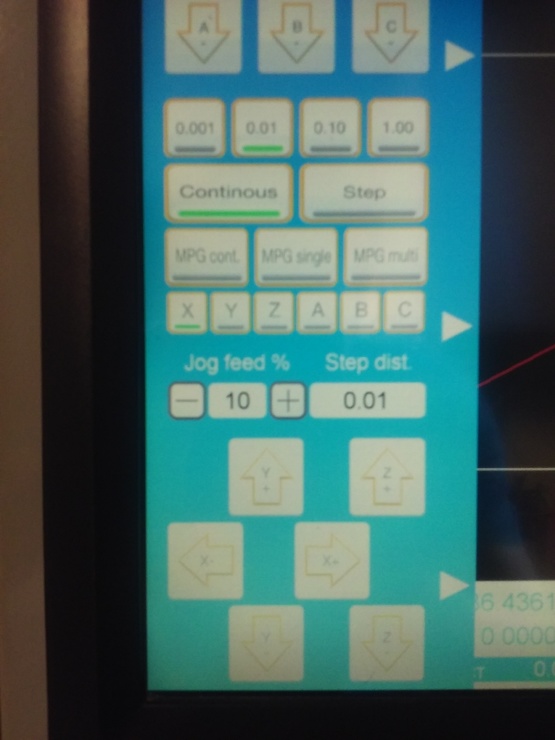

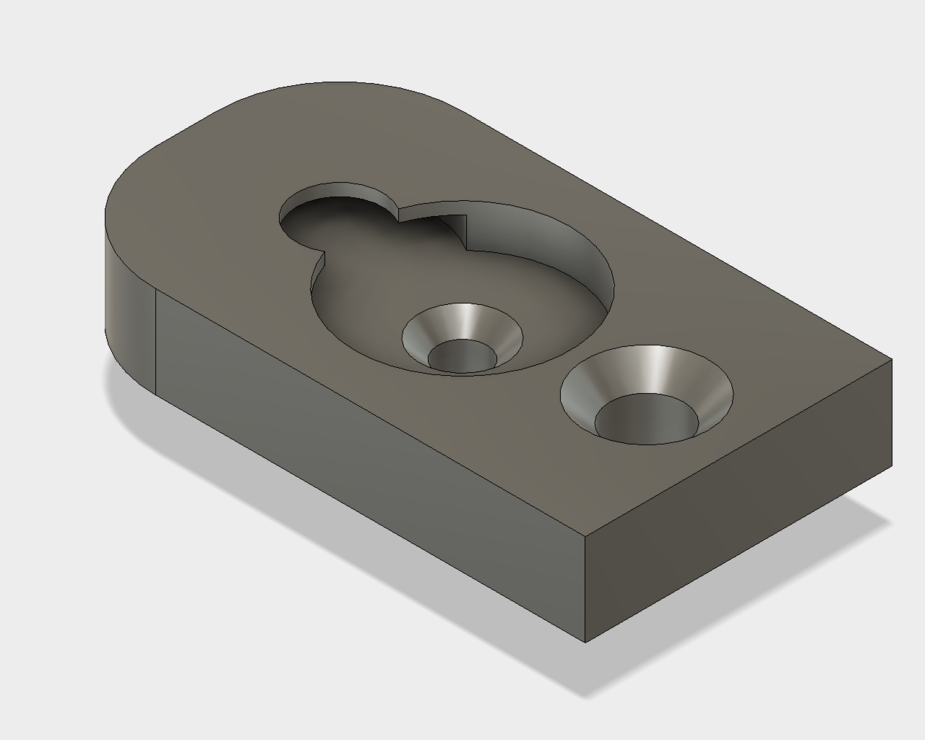

Mellékeltem a kód elejét, meg néhány képet.

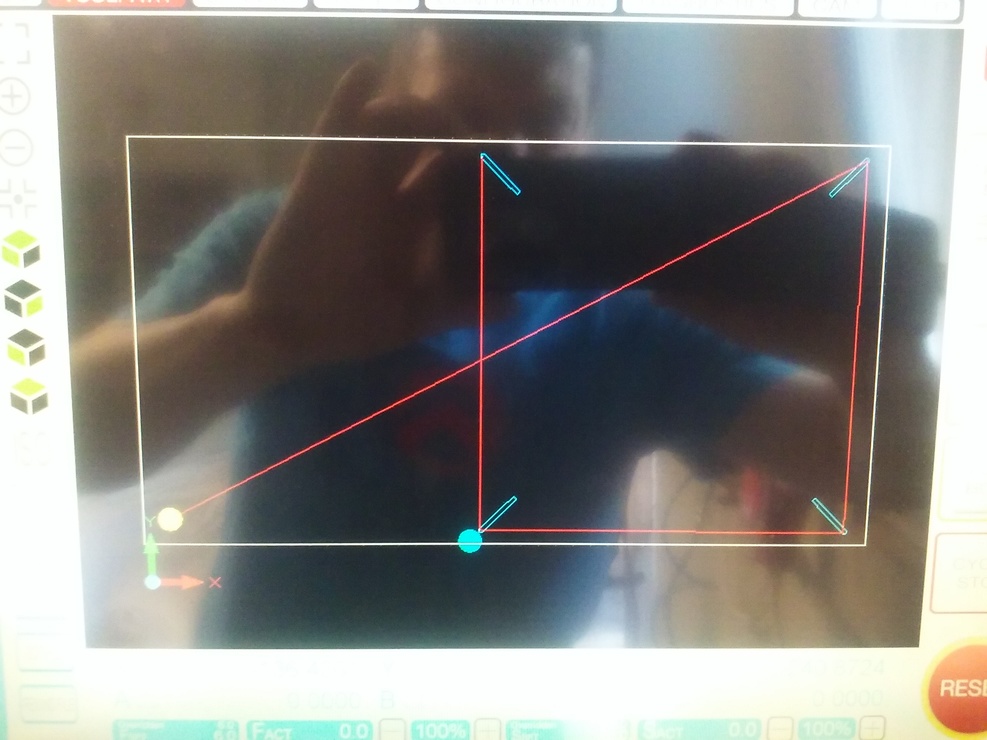

Az a gondom, hogy az UCCNC pálya megjelenítőjében a bal alsó sarokban van a work offset nulla, innen úgy mutatja, hogy jobbra felfelé átlósan indul meg a szerszám, de a valóságban pont balra lefelé átlósan indul meg.

Ha nem a bal alsó sarokba veszem fel a work offset nullát, hanem a jobb felsőbe(persze a szoftver ugyanúgy a bal alsóba fog mutatni), akkor jó irányba indul meg a szerszám is, meg a szoftver is jól mutatja.
Az utolsó képen a gép (majdnem)home pozícióban van.

Kód Kijelölés Kibont

(1001)
(T1  D=2. CR=0. - ZMIN=-3.2 - flat end mill)
G90
G0 G53 Z0.

(2D Contour2)
T1 M6 (flat end mill D=2.)
S2900 M3
G64
G54
M8
G43 H1
G0 X175.145 Y174.577
Z15.
Z5.
G1 Z2.5 F333.3
Z-1.3
X175.15 Y174.572 Z-1.352
X175.164 Y174.558 Z-1.4
X175.187 Y174.536 Z-1.441
X175.217 Y174.506 Z-1.473
X175.251 Y174.473 Z-1.493
X175.288 Y174.436 Z-1.5
X175.431 Y174.296 F1000
G3 X175.713 Y174.299 I0.14 J0.143
X175.701 Y175.713 I-0.713 J0.701
X174.489 Y175.86 I-0.701 J-0.713
G1 X159.294 Y160.708
G3 X159.292 Y159.294 I0.706 J-0.708
X160.203 Y159.021 I0.708 J0.706
G1 X175.702 Y174.287
G3 X175.713 Y174.299 I-0.702 J0.713
X175.711 Y174.581 I-0.143 J0.14
G1 X175.568 Y174.722
X175.531 Y174.758 Z-1.493
X175.497 Y174.792 Z-1.473
X175.468 Y174.821 Z-1.441
X175.445 Y174.843 Z-1.4
X175.431 Y174.857 Z-1.352
X175.426 Y174.862 Z-1.3
X175.145 Y174.577





[Pali79]

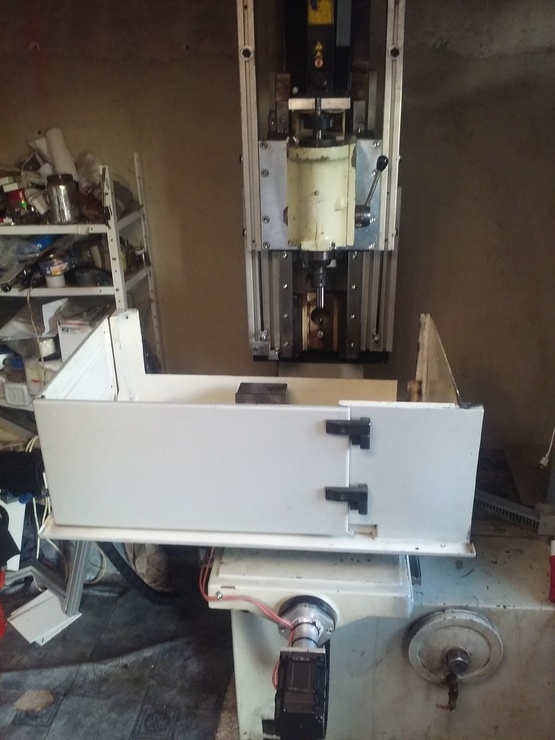

Nem nagyon értem. Az utolsó képen ha home pozícióban van, akkor totál fordítva áll mint a fusion koordináta rendszere. Ha jól látom mozgó asztalos a géped. Szerintem ez okozza a zavart. Amikor mozgatod a tengelyek, ne azt nézd, hogy hozzád képest merre megy, hanem a szerszám képest. Tehát ha a szerszám csak fel le mozog és az asztal adja az X Y tengelyt akkor a home pozícióban a SZERSZÁMNAK kell a bal első sarokban lennie. Szerintem meg kell fordítani az X Y motorok forgás irányát.

[2am4nwzib]

szerintem a G-cod al vann a bibi , elküldtem pm egy megoldást .
