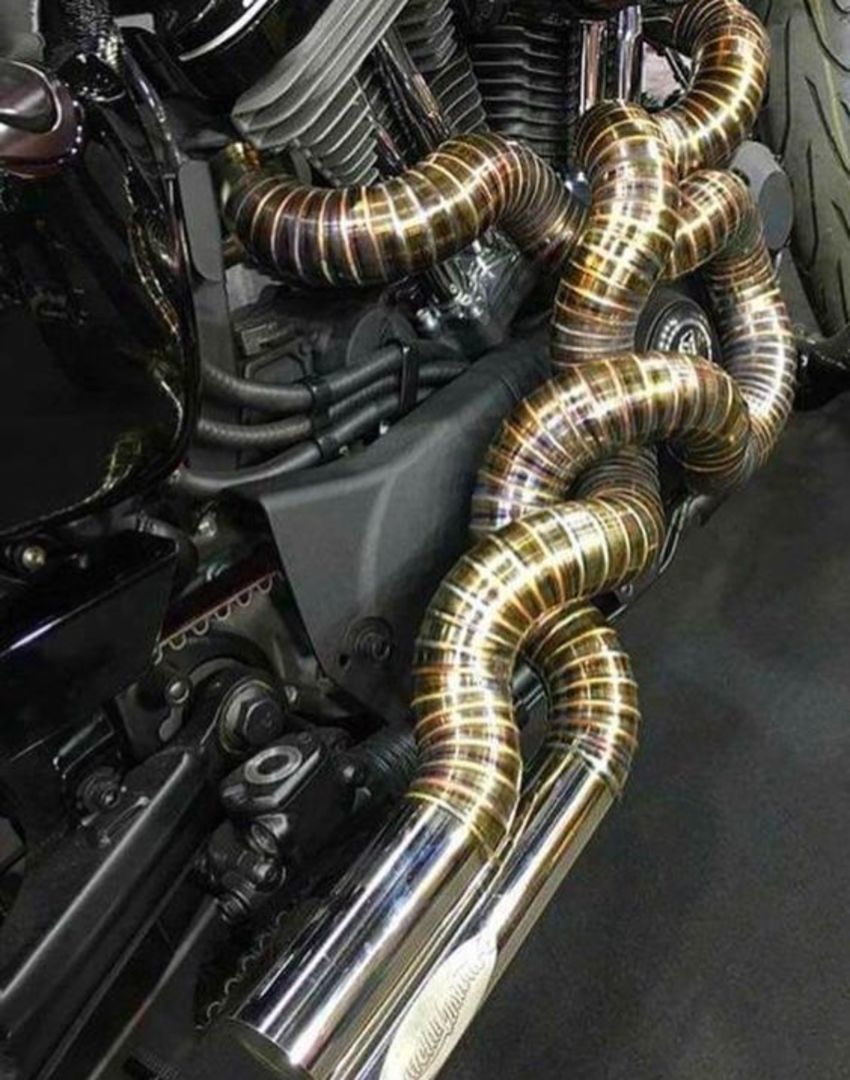

Fusion 360

[D.Laci]

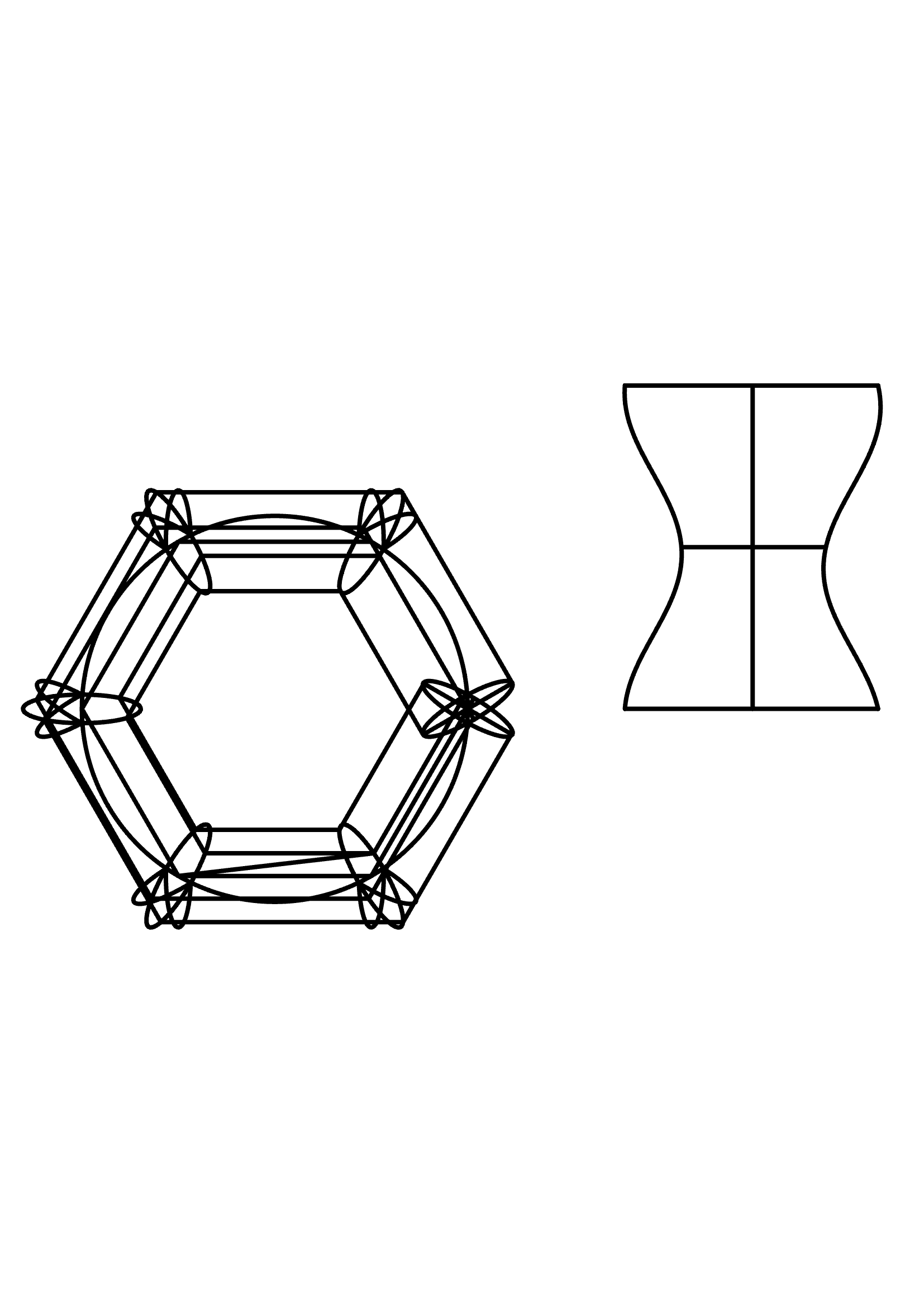

Valami ilyesmi lesz a teríték.
Fusiont nem használom, így nem tudom hogyan lehet megoldani.
Ha megadod a paramétereket Rhinóban megcsinálom neked.



[szabad paraszt]

Szia,

nagyon köszönöm a felajánlást, de abból nem tanulnék semmit
Ha nem tudom kiteriteni, akkor vagy megcsinálom egy másik progiban, vagy kisebb szelvényeket kreálok és kinyomtatom, azutan ezeket a nyomtatott elemeket másolom át

Ha 15 évvel később lennénk, akkor kinyomtatnám az egészet, fémből

[2vkx6unz]

Van egy kis probléma azzal, ha ki szeretnéd teríteni mert akkor sheet metalból kell megcsinálni. A Fusion nem tud egy testről kiterített nézetet csinálni, illetve nekem még nem sikerült.

Mivel itt hengeres csövekről van szó így még a sheet metal használatával is trükközni kell, de nem lehetetlen megcsinálni

[uph5fcryd]

Sziasztok, bocsánat hogy belekotyogok de elméletileg az van hogy kör metszetű csővel ez nem még oldható feladat. Ha a csődarabok ellipszis metszetűek lennének, akkor annak lesz olyan ferde metszete ami kör, és akkor tud majd felfe is tekeredni a spirál, hisz kör kapcsólódik körhöz... Kicsit konyhanyelven fogalmaztam de talán érthető.

[uph5fcryd]

Sziasztok, bocsánat hogy belekotyogok de elméletileg az van hogy kör metszetű csővel ez nem még oldható feladat. Ha a csődarabok ellipszis metszetűek lennének, akkor annak lesz olyan ferde metszete ami kör, és akkor tud majd felfele is tekeredni a spirál, hisz kör kapcsólódik körhöz... Kicsit konyhanyelven fogalmaztam de talán érthető.

[remrendes]

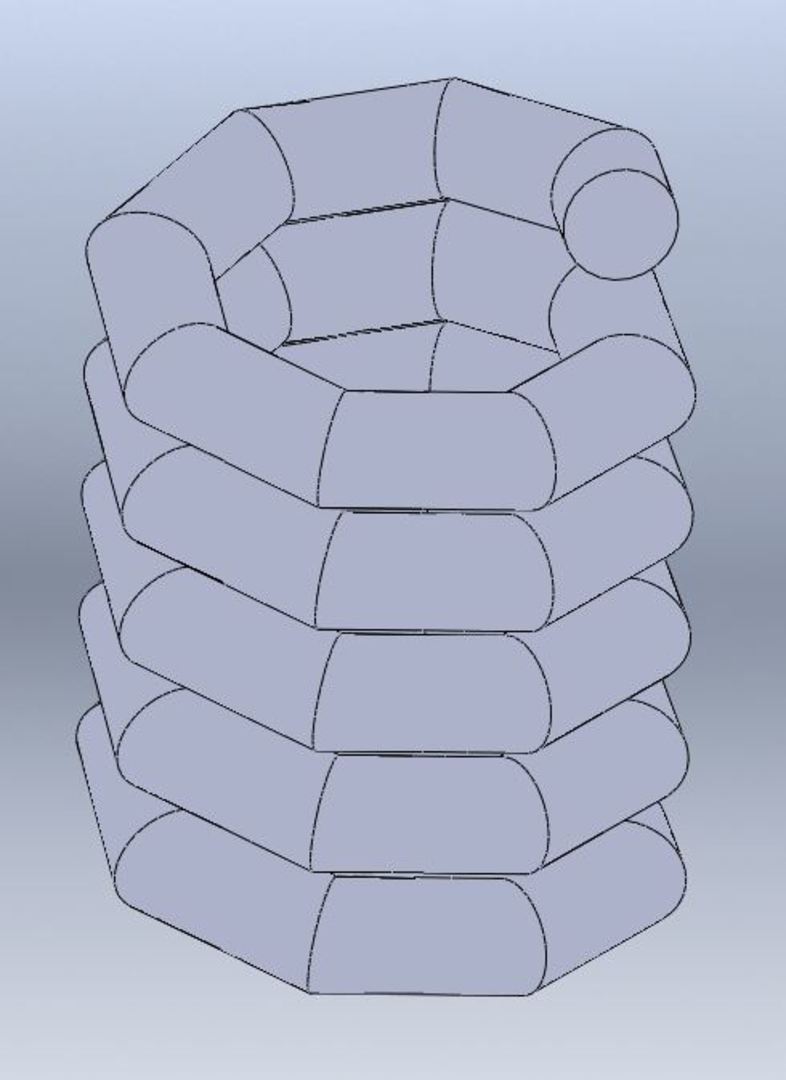

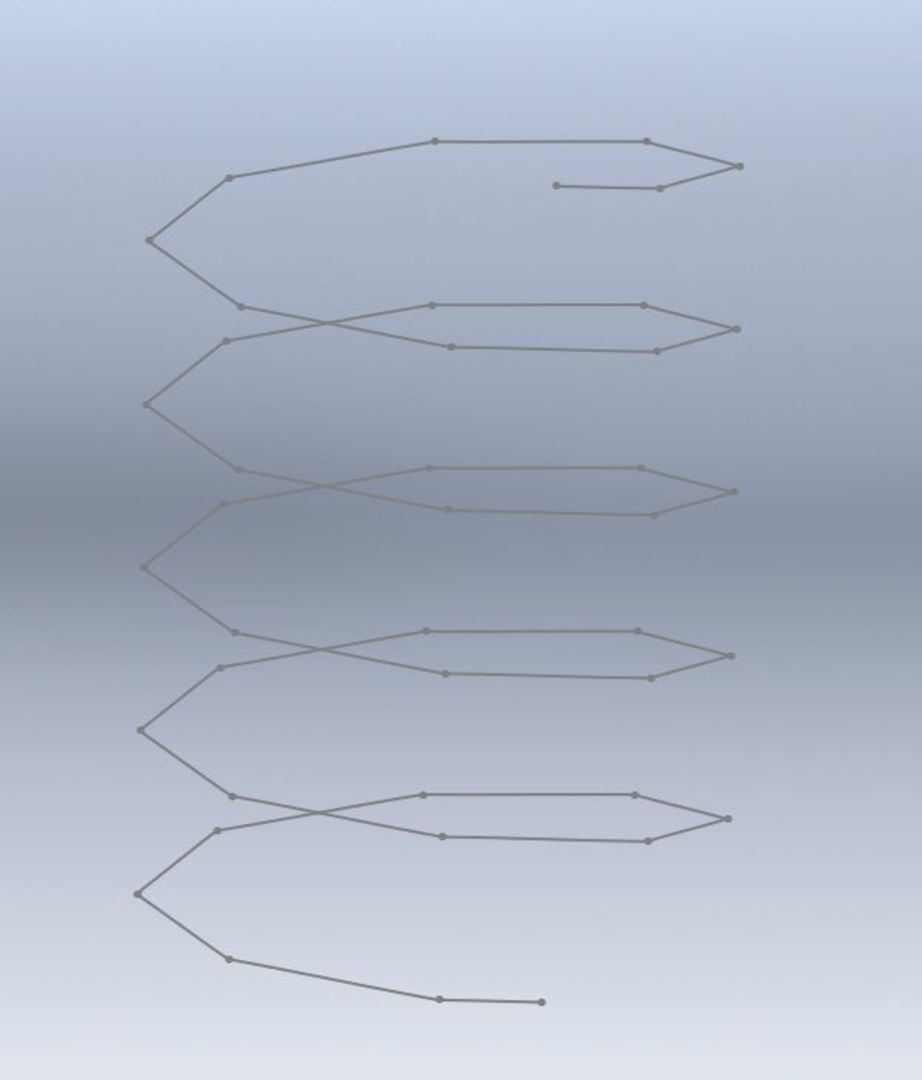

Még mindíg nem vettem rá magam, hogy foglalkozzak a F360-nal, de SW-ben én úgy állnék neki, hogy csinálnék egy spirál felületet, majd egy sokszög felületet és egy 3D Sketchben beghatároznám a metszetet.



[remrendes]

Rányomtam utána egy kihúzásra is, de ezt megérezte az RTX is



[2vkx6unz]

Nem igazán értem miért ne lehetne... A csövek a tengelyükre nem merőlegesen vannak elvágva, a vágott felület egy ellipszis. Mivel a spirál gyakorlatilag egy henger palástjára felcsavart lejtő itt meg egy sokszög palástjára felcsavart lejtő. Vagyis a csöveket egyenes darabból kivághatók.

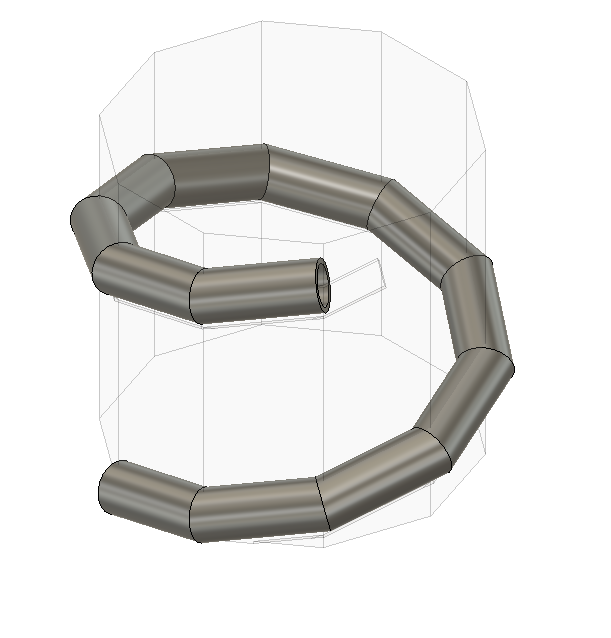

Fusionban így néz ki:



[szabad paraszt]

Mi volt a módszered? Látom van ott egy poligonból képzett segéd objektum, amire hogy csavartad ra a spiralt? Menet?

[szabad paraszt]

Ezt nem értem, hogy miért ne lehetne, nem logikus.

[szabad paraszt]

Ja és ez már sheet metal eszközökkel?

[2vkx6unz]

Ahogy alább is írtam egy tetszőleges sokszög alapú hasábra emboss funkcióval lett rávetítve a tengelyvonala a csőnek. utána ha már megvan a tengely vonala már lehet a cső funkciót használni. Ugyan pár perca altt össze lehet dobni egy ilyet, de ha módosítani kell akkor az majdnem az elejéről kell kezdeni, ha a polinom száma változik.

Ez nem sheet metal funkcióval készült, az meglehetősen bonyolult lenne mivel a sheet metal alapból nem kezel csöveket. Ott 3 csővel és áthatásokkal kellene megoldani

[szabad paraszt]

OK, maradok a saját módszernél, paraméterezhető is, meg végül is működik. Az a nagy hátránya, hogy a belső átmérő pontosra nem löhető be így, vagy nekem nem sikerült. De nem preciziós cucc lesz, belefér.

[ywathzay]

A legtöbb gond akkor van amikor valaki segítséget kér, de a feladatot/ problémát sem tudja érthetően közzé tenni. Mostanra ért oda a dolog, hogy tudjuk nem precíziós a szükséglet. Azt is tudjuk, hogy ez egy hobby cnc fórum, de a cnc-n túl is van élet.... neked csak megfelelő szögben fűrészelt szegmensek kellenek, és úgy varrod össze ahogy tetszik. A szükséges szöget könnyen meghatározhatod a programból....



[szabad paraszt]

Bocsanat, de a problema vilagos volt, ahogy a valaszokat lattam, a felhasznalas nem, de az mindegy is.
A problema a kovetkezo volt:
- hogyan lehet fusion 360-ban olyan spiralt szerkeszteni, ami egy cso, vagy hengeres test es szegmensekbol all,
- hogyan lehet ezeket a szegmenseket esetleg kiteriteni, hogy csak siman ki lehessen nyomtatni egy papirlapra, majd azokat ramasolni egy fizikai csore.

Ez vilagos volt, szerintem. Am ha tevedek, akkor elnezest kerek.
