Sziasztok,

adott egy Coil elemből létrehozott spirál, amire (path) ráhúztam egy csővet. Azt szeretném megoldani, hogy a cső, ahogy követi a path-et ne ilyen szépen tekeredjen, hanem darabosabban, vagyis szegmentálva, a szegmensek számát paraméterezve.
A terv az, hogy a Fusion 360 megalkotja nekem ezeket a cső-szegmenseket, azok geometriáját, majd ezt a valóságban rávetítem egy egyenes, adott méretű csőre, kivagdosom a szegmenseket és spiral alakban összeheggesztem. Arra gondoltam, hogy segítségül hívnám a Fusiont, ne nekem kelljen kiszerkeszgetni a csőszegmenseket, hogy a végén kiadja a kívánt spirális alakot. Meg lehet ezt oldani Fusion 360-ban?

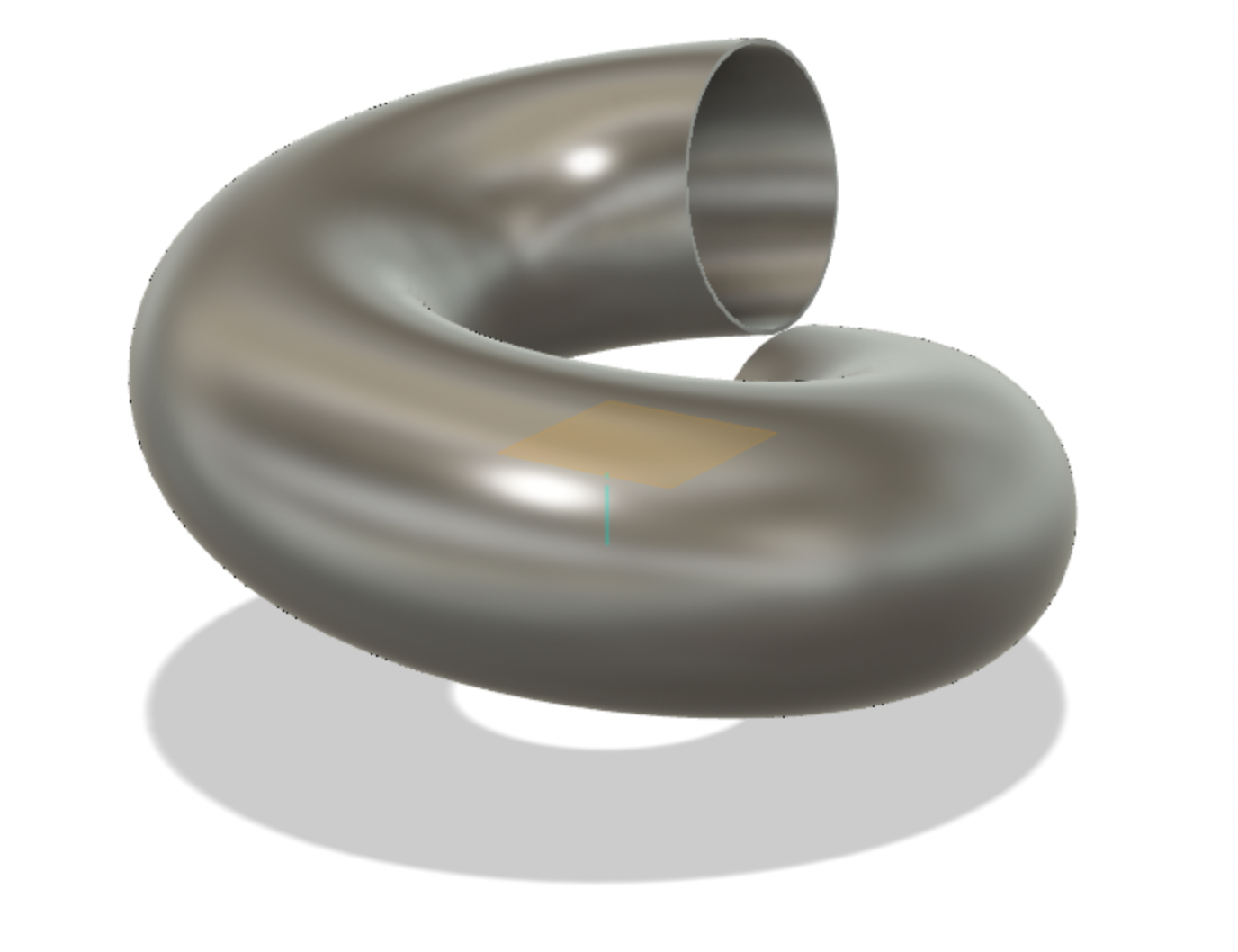

Csatoltam egy képet illusztrációnak, ahol nincsenek ott a szegmensek, mert szépen el van simitva.



[frob]

Hasonló módon lehet megoldani ahogy most is megoldottad szerintem, csak a spirál mentén kellene kiosztani egyeneseket, elvileg kiosztáskor azokösszeérnek tehát egy vonalat alkotnak
Viszont ami szinte biztos hogy azt így nem fogod kinyitni

Úgy kellene, hogy poligont választasz, ott be tudod állítani a darabszámot, majd arra vetíted rá, ott tudsz szögeket mérni és ki tudsz rajzolni egy darabot magadnak.

Hasonló dolgokat szoktam bár nem kört hanem X alakot így tervezni, utána már ez alapján adom oda csak az egy egységet, a lézeresnek amit kivág a csőlézer, utána meg legó...
De persze normális helyen azt is megmondhatod hogy hol kössék össze és akkor egyben megkapod, mert hogy sokszor úgy egyszerűbb, és csak a kieső darabot ún micro jointtal kötik össze, amit könnyen kiütsz és összehajtod

Hátha ad némi ötletet amit leírtam
R.

[2vkx6unz]

A feladat nem egyszerű. Két módszert próbáltam az egyik nem működik a másikkal van eredmény de még így is munkás...

Kell egy sokszög alapú hasáb maj Emboss funkcióval rá kell vetíteni egy háromszöget a kívánt menetemelkedéssel. Ezt a rávetített felületből készült élet lehet felhasználni egy cső vagy egy henger extrudáláshoz. Utána már csak el kell darabolni a kialakult élek mentén és már adottak lesznek a szegmensek amiből lehet dolgozni. Egyetlen hátrány, hogy nem lehet parametrikusra csinálni.

[D.Laci]

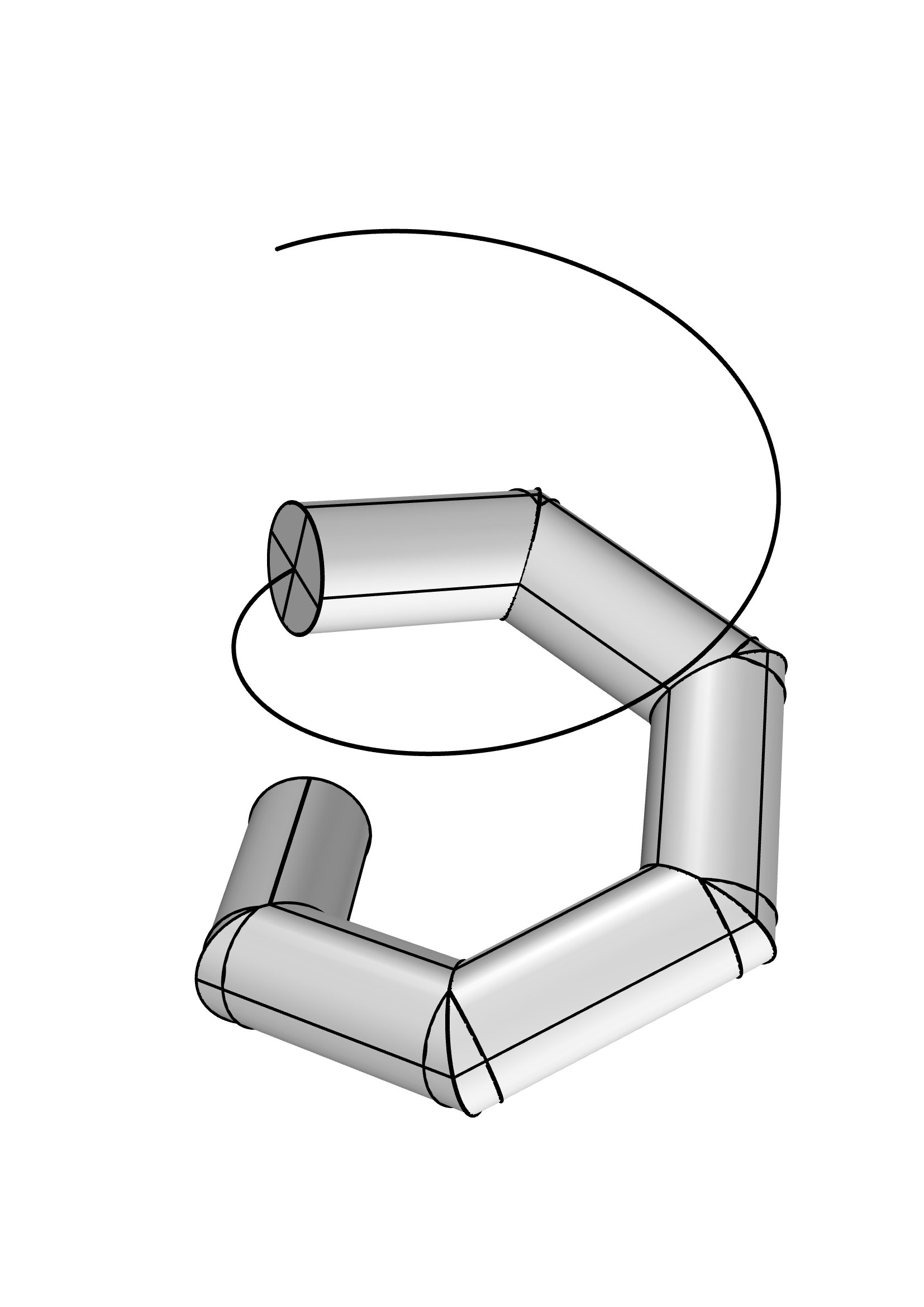

Valami ilyesmit szeretnél?



[TBS-TEAM]

Egy kicsit egyszerübben gondolkozz.
Mivel egyenes csőből szeretnéd kivágni:

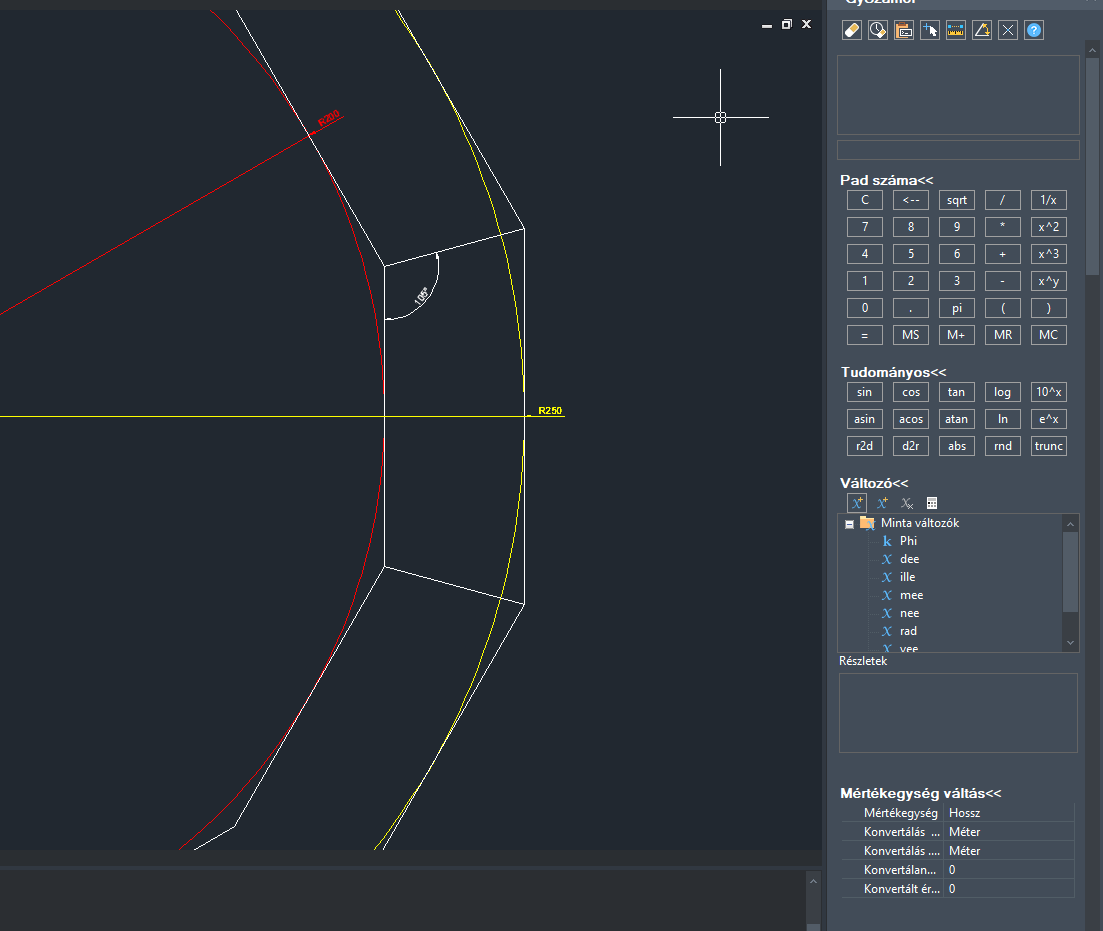

Csak azt kell meghatároznod ? részre akarod osztani a kört.
pl: 12.
Mennyi legyen a belső átérő?
pl:200mm
Belső átmérő+cső átmérő pl:50mm.
250mm
és meg is van a vágási szög, lehet darabolni. [#eplus2]
A menetemelkedést a hegesztéskor állítod be. [#integet2]



[D.Laci]

Csőnél a "csőközéppel" számolunk. A lényeg ugyan az.
Még jó is lehet az elméleted főleg, ha egy karikát kel készíteni. A menetemelkedés miatt egy picivel hosszabb szegmensekkel kell számolni, és a szegmensek két vége is egy picit csavarodik.
Itt a pontosság a kérdés mi az ami még megfelelő.

[TBS-TEAM]

A szerkesztéshez egyszerübb ha nem a csőközéppel számolunk, sokszög.
A menetemelkedés = spirál hossza = kör kerület határozza meg a belső átmérőt a szerkesztéshez. [#eplus2]

Még egy kérdés: milyen átméröjű a cső? és hány menet lesz. mert a sok hegesztés akkor:
lehet drágább mint meghajtani egy csőhajlító gépen.

[szabad paraszt]

Sziasztok,

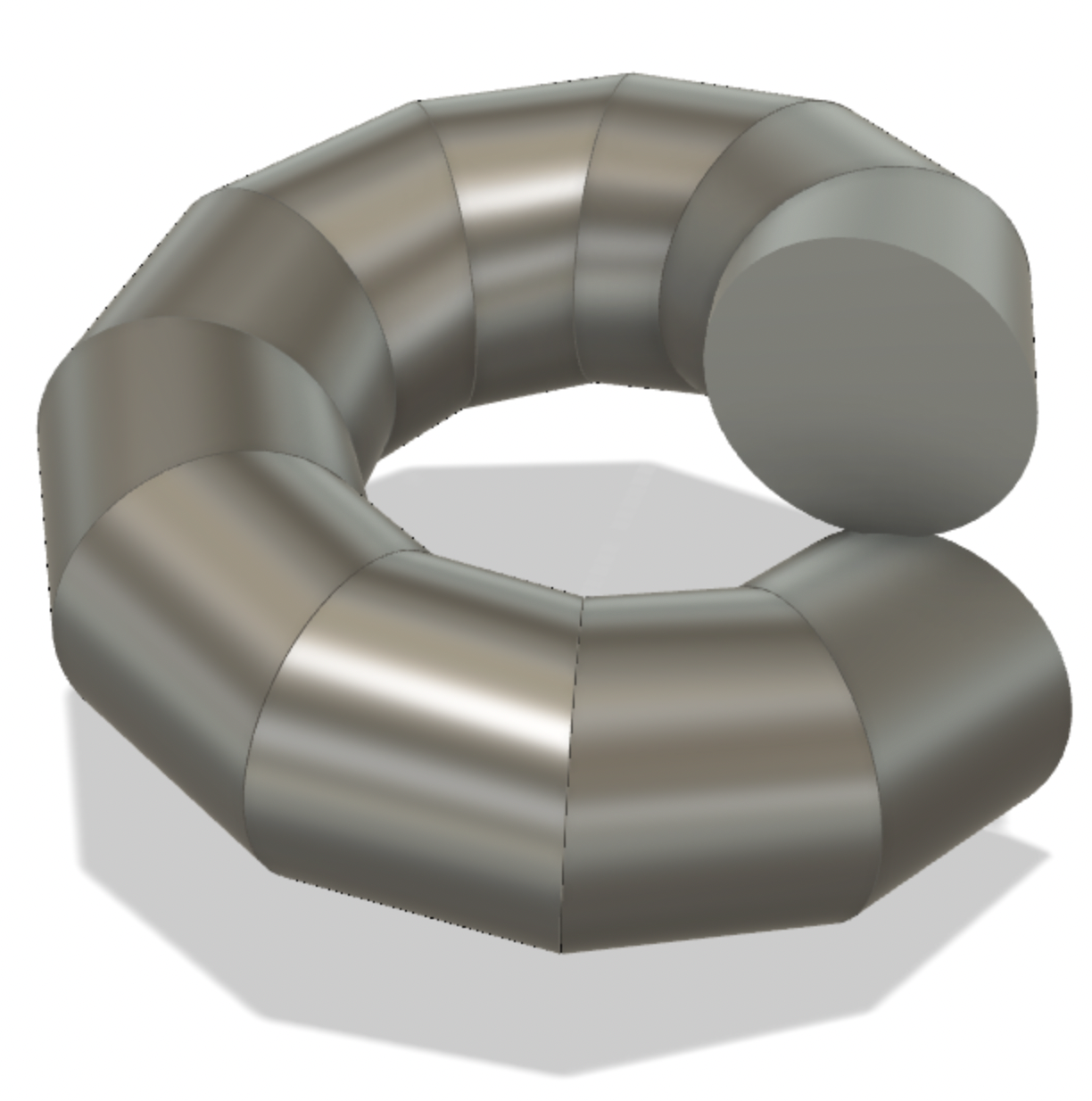

köszönöm szépen a válaszokat. Ezzel a módszerrel jutottam el a kívánt állapotig (csatolt kep):
- létrehoztam a kívánt méretű, emelkedésű spirált a Coil funkcióval,
- a letrejött spiral legfelső pontján lévő körmetszetre (face) rátettem egy sketch-et, majd ott rajzoltam egy pontosan ugyanakkor átmérőjű kört,
- kiléptem a sketch mode-ból és a rajzolt körnek adtam egy kicsi vastagságot (extrude),
- majd a "pattern on path" funkciót használva az előbb létrehozott körszeletet végig raktam a létrehozott coil path-ját használva annyiszor, ahány szeletet (section) szeretnék (beállítottam, hogy a körszeletek irányultsága is kövessék a path-et,
- majd loft tool-al összekötögettem a körszeletek egymásra néző oldalait, mindegyiknél new body-t beállítva.

Most már csak azt nem tudom, hogy miképpen terrítsem ki ezeket a szeleteket, hogy esetleg kinyomtatva egyenként rámásolgassam a valós csőre és csak szeletelgetés, heggesztés, minden frankó.



[szabad paraszt]

Igen, ha nem lesz jobb, akkor ezt fogom csinálni, de akkor nem lesz olyan szép, hiszen nem csak körcikk szerinti szögeket kellene tartani, hanem a menetemelkedésnek megfelelő szögeket is (na ezt nem szeretném kiszerkesztgetni, hirtelen azt se tudom, hogyan kellene )
