Fusion 360

[zozo]

Ha nyitott a sketch, akkor miért jelöli ki az összes vonalközt helyesen?  - Vagy hol nyitott? -mire gondolsz?



[vjanos]

Ja, ha viszonylag egyszerűen újrarajzolod, akkor csináld meg a sketchet sima egyvonalasra, és a Trace-t küldd végig rajta egy megfelelő méretű maróval...

Próbálok ránézni én is a napokban, de sajna eléggé összejöttek a dolgok :S

[2vkx6unz]

Szerintem arra gondol, hogy a második sketch a body egyik oldalára készült és nálam is úgy néz ki mintha nem lenne minden vonalnak vége az alsó body szélénél, ami nem biztos, hogy hiba. Van olyan vonal ami túllóg a bodyn. Több ilyet is találtam.
Nekem az lenne a kérdésem, hogy a második sketch két részletben van extrudálva. Egyszer 55 kijelölt elem aztán 77 a második extrudálásban. Miért? Mi a cél? Hogy kellene a végeredménynek kinéznie?

[2vkx6unz]

Levettem a szerszám átmérőt 1,8mm-re és viszonylag kevés Z mozgással legenerálta a pályát, igaz a kontúrokat kicsit össze-vissza választottam ki.
A második extrudálás ki lett kapcsolva.



[zozo]

Igen, két sketch van, az egyik Z0-nál, ami a body kiemeléséhez készült, a második sketch az Z1.6-on van, a bodi lapjára indítottam. Ezért látszik elcsúszás, ha mindkét sketch be van kapcsolva, valójában nincsen túllógás sehol.

Sima nyomtatott áramköri lap lesz, csak a réz réteg van átmarva a 2mm széles árkokkal. A rajzon 0.4 mm mély, de csak kb 3 tizedre megyek majd le Z-ben. Egy lépésben süllyesztettem le a 2mm széles árkokat, érdekes hogy másképp látod. 4 kijelölés volt, a közepe, és a 3 furaton kívüli kis szakaszok.

Jani, igen, nekem is eszembe jutott a slot, amikor ezzel elkezdtem szívni, de az idő nem sürget, gondoltam a végére járok, hogyan lehetne ezt kontúrmarni.

Aztán lehet, hogy slot lesz a vége -vagy dxf export és pycammal megcsinálom a kódot egy perc alatt

[zozo]

Köszi, ez már kezd barátságos lenni. Holnap megnézem 1.5-ös maróval, asszem az van is nekem.

[vjanos]

Nem slot, trace!

[2vkx6unz]

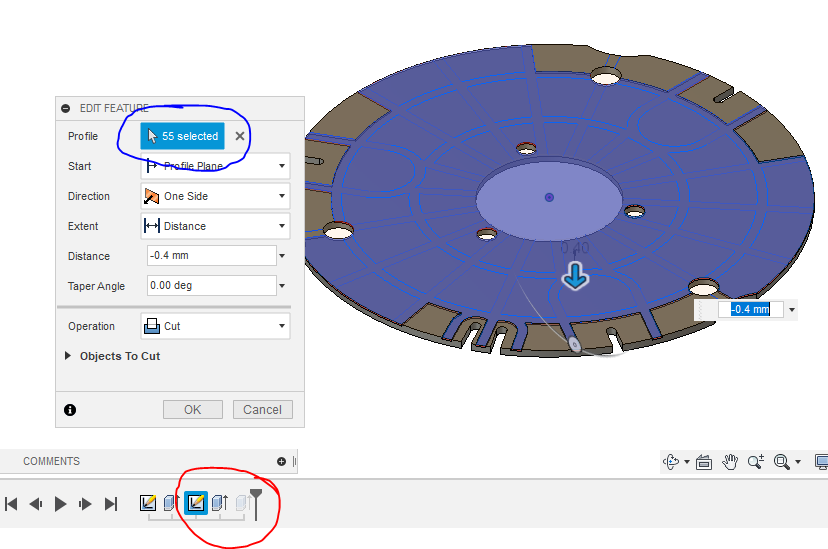

Nekem nem a sketch-ek száma volt furcsa, hanem az extrudálsáok. Én Fusion archivban töltöttem le. Ha editálom az első extrudálást akkor az nálam így néz ki: kékkel jelöltem, hogy az elemeket pirossal meg azt, hogy mennyi extrudálási lépés van.
A második extrudálást editálva szinte ugyanez a helyzet csak gyakorlatilag a teljes felület vissza van extrudálva egy síkra.
Én a második lépést kikapcsoltam, az elsőt meg csak egy elemet - a hornyokat extrudáltam ki.
Utána a CAM-ben 2D kontúrt használtam a marópálya generáláshoz.

Van benne néhány furcsaság, de én még nem nagyon foglalkoztam a CAM részével.

Amúgy vannak vonalak amik túllógnak, de szerintem ez nem befolyásolja a megmunkálást.



[58m03kbt]

Hirtelen ránéztem a megosztott projektre.
Az biztos, hogy az ominózus területeken valami bibi van, de ettől függetlenül azért mennie kéne a pályának.

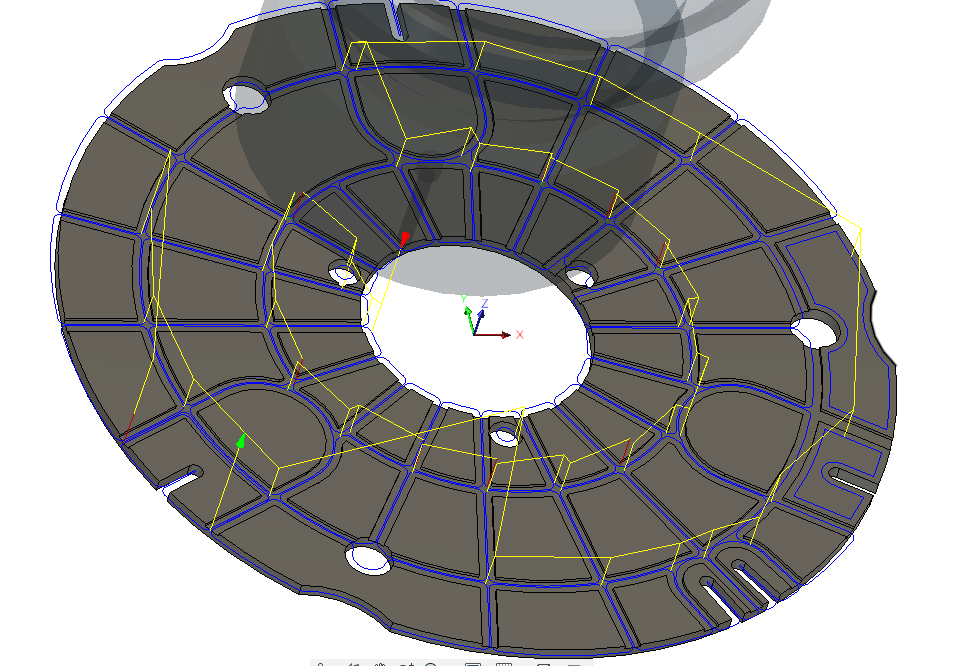

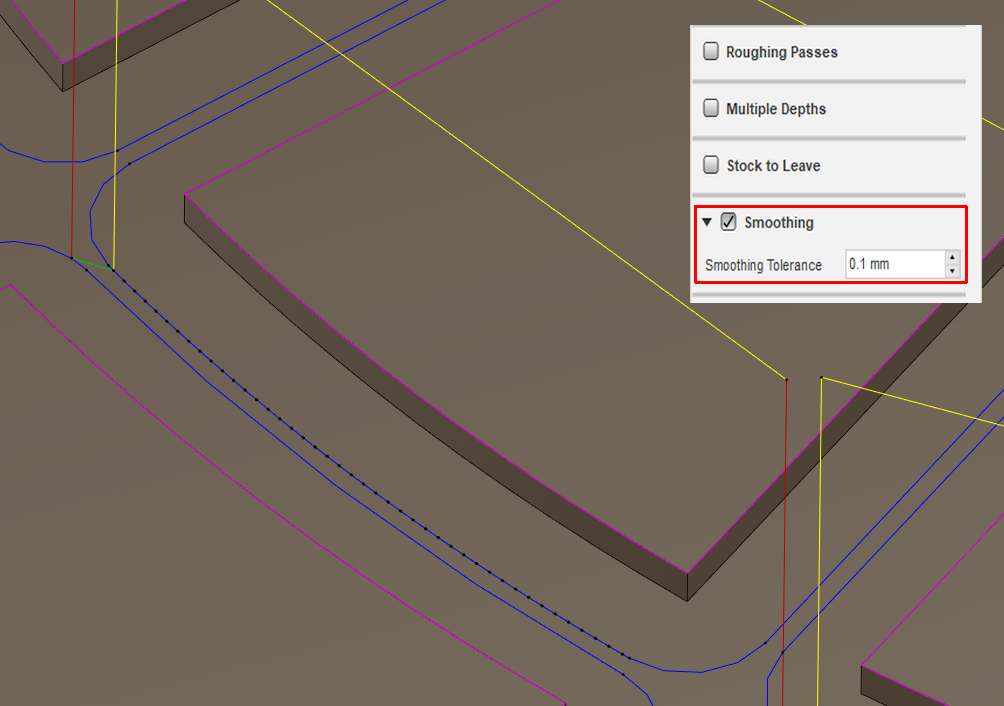

Ha nem kell "pontosnak" lennie, akkor a pályapontok csökkentését megpróbálhatod. Ettől még ott sok lesz a pont, de legalább folytonos lesz a pálya. (lásd képet)



[zozo]

Először is szeretném megköszönni mindannyiótoknak, hogy időt áldoztatok a "megsegítésemre"

Tanácsaitok alapján átnézve a rajzot újra, az alábbiakra jutottam.

Sanyi,  az jutott eszembe, hogy először másképp akartam a kimarást, lehet, az volt egy lépés extrude. Aztán jobb ötletem támadt,
újra extrudáltam, de ezek szerint elfelejtettem visszalépni.(hasznos lenne néha figyelni a history-t is) belekutyultam a sketch-be is,
aztán újra csináltam az extrudálást. Látszólag ugye sikeres volt a body, csak az a fránya szaggatott toolpath bejött a képbe.

Somma, a kinagyított szerszámpályán nálam is jól látszott, hogy bizonyos szakaszokon szaggatott vonal az útvonal, ott persze emelgeti folyton a szerszámot.
Csak nem találtam az ellenszerét..., csökkenteni tudtam, de még úgy is hülyén nézett ki a sok emelés.

Camxpress, ez is frankó ötlet, köszi.

Ma a  sketch-et módosítottam, mégpedig úgy, hogy a küllős rajzra rárajzoltam az első sketch körvonalait, tehát egy szintre tettem az egész rajzot.

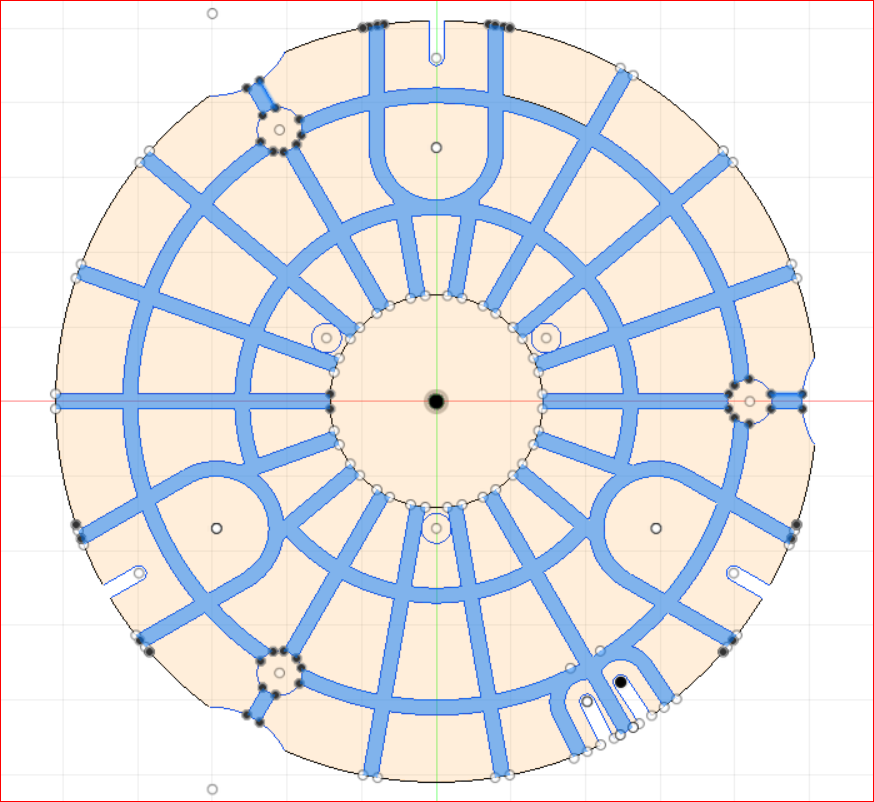

Érdekes dolog lett a vége, a teljesen zárt alakzatok területe sem jelölhető ki. Száz %, hogy mindegyik zárt, és mégsem zárt, csupán néhány darab, amit a rajzon is láttok.
Nem lehet zárttá alakítani sehogysem, ha extend-del túllövöm a vonalak keresztbe, akkor sem lesz zárt terület közte. Azt hiszem, ez circular pattern nem igazán tette jól a dolgát.
Eddig csak többnyire köröket szórtam szét vele, az persze hibátlanul ment.

Végülis az volt a célom, hogy a kész bodyhoz legyen szerszámpálya, hamar kiderült, nagyon macerás 50 kontúrt kijelölni marásra, tehát nem okos megoldás.
Akkor már jobb  zsebeket rajzolni és egy klikkentéssel kijelölni az összes küllőt. Utána pedig körbemarni a kontúrt és kinyílnak a zsebek.

Jani, már korábban is beszéltünk pedig a trace előnyeiről, de ez valahogy kiesett a fejemből. Próbaképp végigzavartam a szerszámot a mostani sketch-en,  pár emeléssel végigjárta, szóval ez  lesz a nyerő megoldás.

Mivel az eredeti sketch-ektől elment a kedvem, nem kísérletezek vele tovább. Azért még az előbb gyorsan újra extrudáltam a sketch alapján a body-t, de a szerszámpályában
megint benne volt az emelgetős hiba.  Szóval a sketch-től bűzlik a dolog.

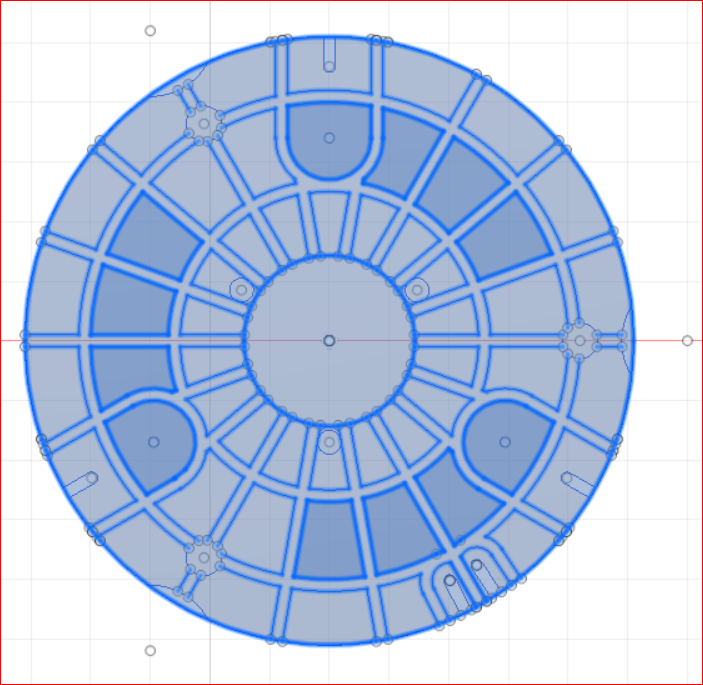

Itt van a zárt és mégis nyitott vektoros rajz  A sötétebb elemek zártak, kijelölhetők, a többi nem.



[zozo]

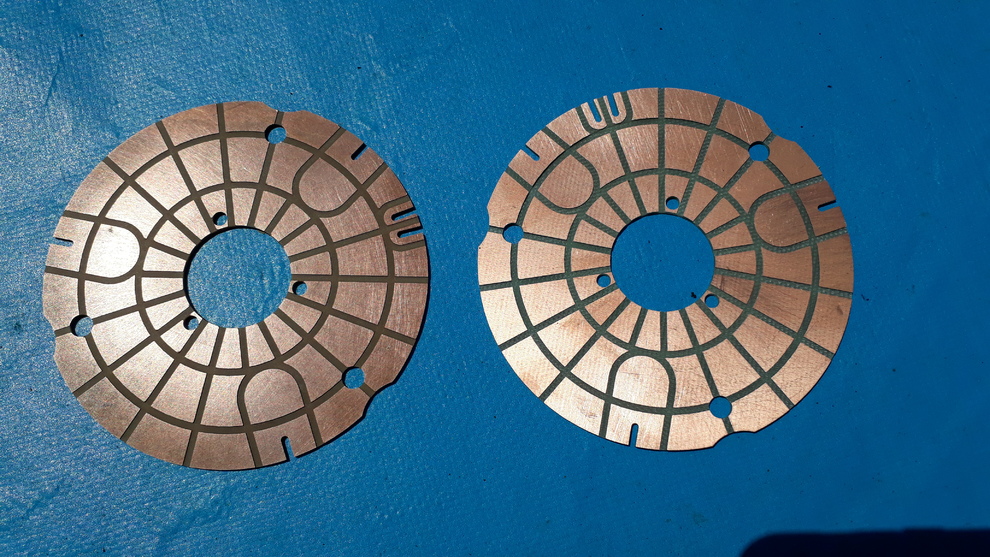

Ma délelőtt megszületett a végtermék is



[frob]

Sziasztok

Egy kis faragáshoz kérnék segítséget.
Adott egy test ami stl ből lett beolvasva fusion ba.
Ennek két oldaláról szeretnék lenyomatot készíteni.
Nem öntőminta csak ún fészek, csak illeszkednie kell,tehát míg a test magassága mondjuk 30mm, nekem a két másik testbe csak 5-5mm mélyen kellene "belenyomni".

Gondolom valami kivonás művelettel megoldható, de hogy?
Ami még kellene hogy erről marópályát is kellene kanyarítani.
Sajna ilyet még nem csináltam fusionban, szóval bármi segítség jöhet.

előre is köszi!

R.

[frob]

A kész testből (body) kell komponenst generálni hogy lehessen vele bármit is kezdeni, vagy maradhat body állapotában?

[gaben]

Szia,

simán a body-val tudsz dolgozni.
Használd a combine funkciót, asszem a modify fül alatt lesz.
Nekem ha ilyesmit kell csinálnom, akkor azt a legtöbbször úgy szoktam megoldani, hogy csinálok egy negatívot/pozitívot (attól függően, hogy milyen formát kell létrehozni) és az betolom a kivágandó modellbe.
Aztán a combine funkcióval vagy kivonod, vagy egyesíted, vagy mittomén még milyen lehetőségek vannak rajta.

[frob]

Próbálkozom!
Köszönöm!
R.
