Fusion 360

[vjanos]

Itt az egész hétvége rá...

[svejk]

De gondolom az öntéssel megmunkálással együtt.

[vjanos]

Az plusz pont [#nyes]

[zozo]

Na, kezdek idegbajos lenni. Rajzoltam egy ilyen nyákot, gondoltam, majd jól kimarom magamnak azt a pár darabot.

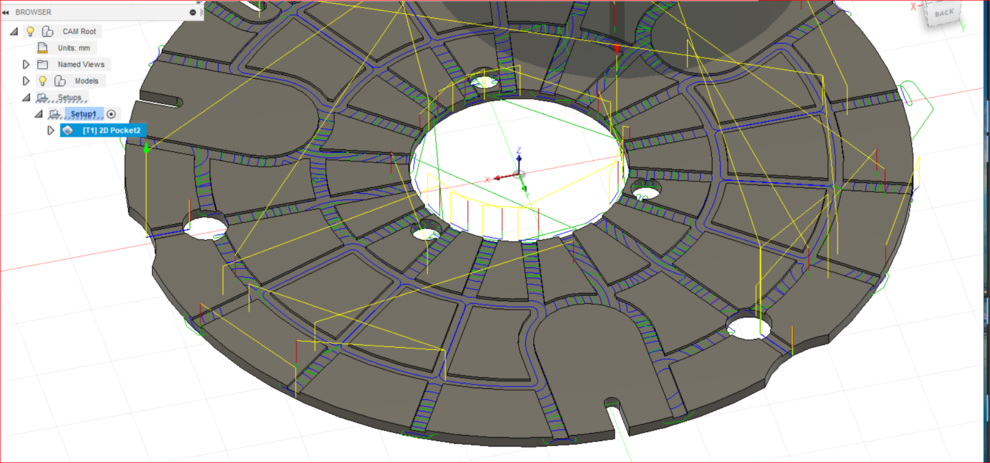

De nem tudok egyik 2D eszközzel sem normális toolpath-t csinálni. Valami 5let?

A pocket pl. keresztben mar, a contour 1000-szer emeli fel a szerszámot a köríven... szal nem tom mivel csináljam meg.
Bárcsak rajzoltam volna 2D-ben, már rég kimartam volna a pycam-el [#rolleyes]



[Pali79]

Én is ezzel kínlódok. Annyi felesleges szerszám mozgást tesz bele, hogy az valami hihetetlen. Az én lassúcska gépemen iszonyat módon megnöveli a megmunkálás idejét.

[58m03kbt]

Hello,

2D Contour esetén mi történik ha a szerszám átmérőt csökkented 0,01 mondjuk?

[34ezsaa6]

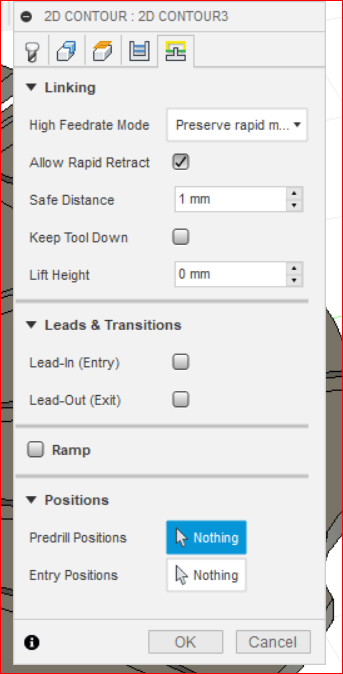

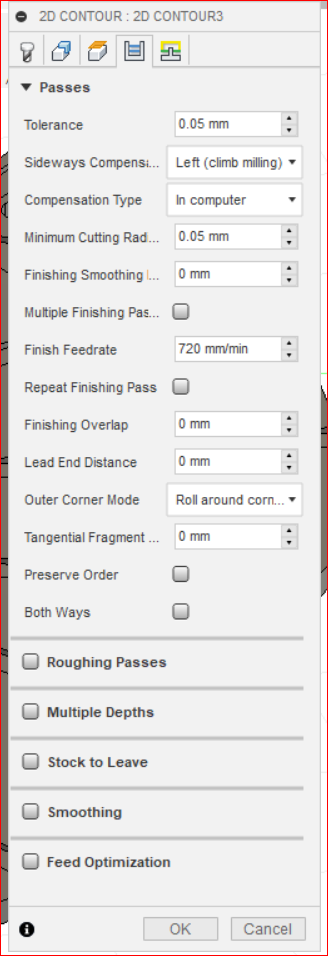

Segítene, ha beillesztenél pár képet a szerszámpálya beállításairól, főleg a "linking move" fülről, akkor lehet jobban tudna segíteni mindenki. Ha nem szupertitkos alkatrészeket gyártasz, akkor esetleg meg is oszthatod az alaktrészt F360-ban és akkor más is tudja próbálgatni lehetséges megoldasokat. Este szívesen ránézek, ha velem megosztod a modellt; engem is erdekel mitől lett ilyen sok mozgás Z irányban.

[gaben]

Szia Zozo,

esetleg a rajzfájlt megosztanád?
Tesztelgetném én is szívesen a lehetőségeket.

Üdv, Gábor

[zozo]

Persze, szívesen, ez nem a Nasanak készül, megosztom és köszi hogy időt szánsz, szántok rá. Én még dolgozom, majd késő este leszek csak gépnél. Hamar a link és pár infó.

https://a360.co/2W8yiXZ


A hornyok 2mm-esek, szerszámnak 1.95-öt adtam meg, de 1.9-cel is próbáltam a végén. Nem változott.
Ha "minimum cutting radiust" adok, akár 0.05-öt, akkor kihagyja a fele utvonalat, de nincs a sok függőleges mozgás.
A leads-okat is kikapcsoltam. A stock méret körben +3 mm. Eddig jutottam tegnap este. Lehet, ha zárttá alakítanám a hornyok végeit, akkor menne pocket-tel is, de nem akartam rögtön alakítással kezdeni a kész rajzot. Köszi nektek előre is.

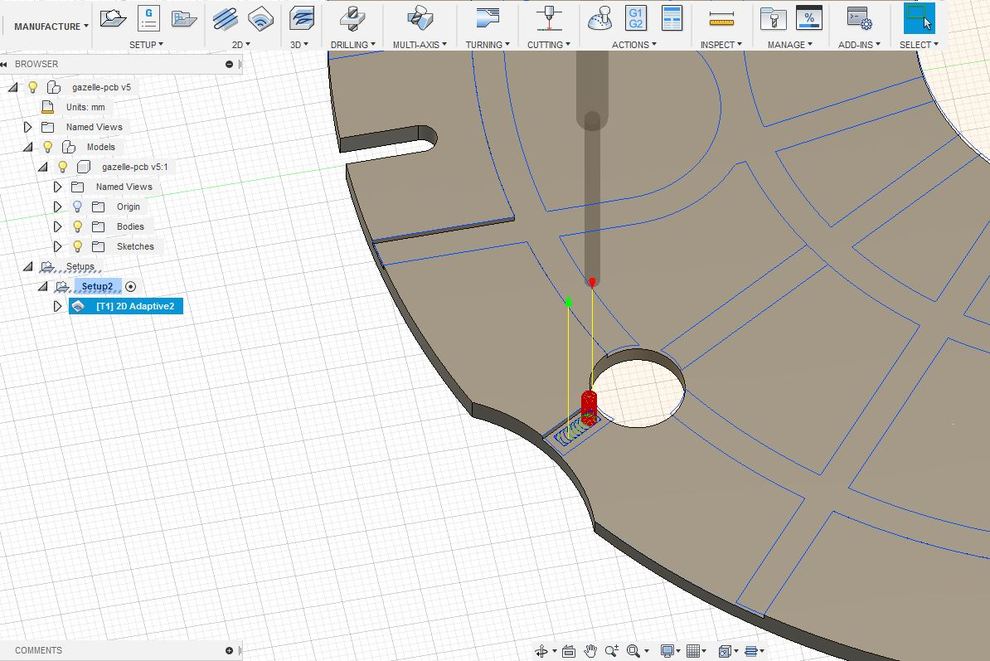

(mellékelek pár képet is a setup-ról)



[gaben]

Szia,

oks köszi, amúgy én is csak késő este kerülök Fusion közelébe.
Nekem is az jutott először az eszembe, hogy a hornyokat zárttá kellene tenni, mert úgy sokkal könnyebb lenne rá szerszámpályát generálni.
Na majd kísérletezgetek, talán megtaláljuk a megoldást.

üdv, Gábor [#wave]

[somma]

Szia zozo !

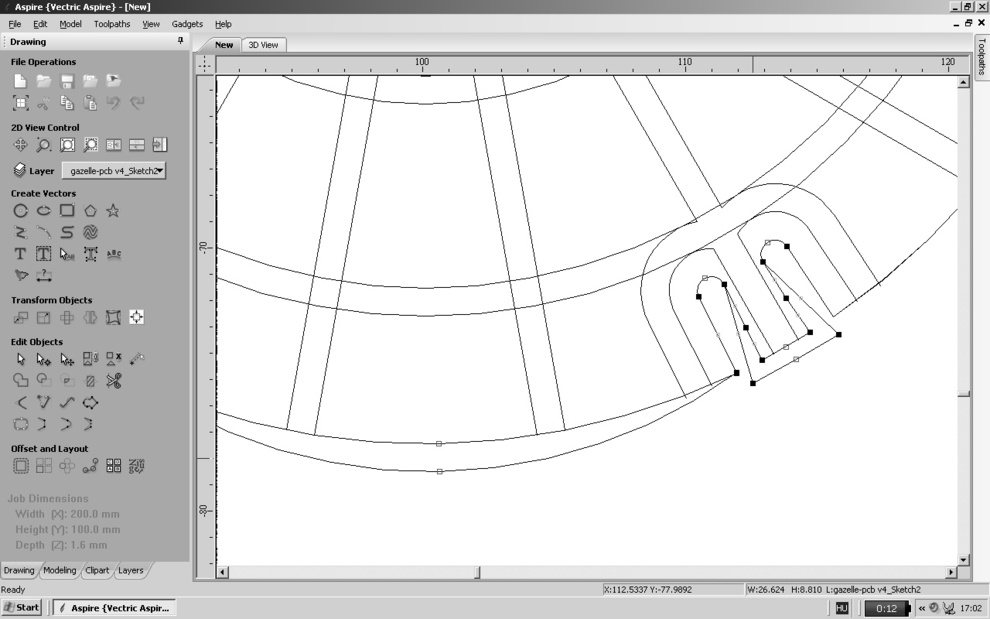

Letöltöttem, ránéztem. Hogy jobban látszódjanak a marópálya generálást akadályozó tényezők, Aspire-ben tudom szemléltetni
legjobban. A marószerszám folyamatos mozgása csak egy folyamatos vektor mentén tud létrejönni az anyagban (jó esetben). Ha az sok-sok kis szakaszból áll...
Színes kép.

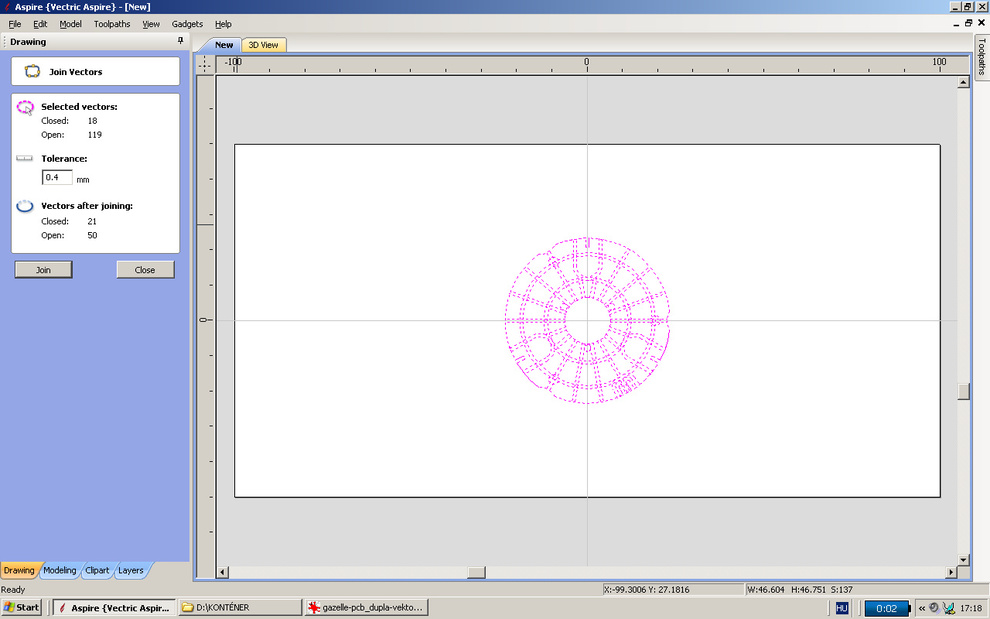

De van a másik képen, amikor dupla vektorok vannak.
(véletlenül szürkében maradt a beállítás)
Ez sem szerencsés.
Nem néztem át a teljes rajzot, csak hirtelenjében ezekre kellene ránézni marópálya generálás előtt.
Az én dolgaimhoz az Aspire még jobban használható mint a Fusion.



[34ezsaa6]

Ne haragudj, nem tudok vele kisérletezni, mert a Fusion nem engedi megnyitni a fájlt. A hiba az én oldalamon van. Az Autodesk megszüntette az Appstore-ból való firssítés lehetőségét, az Autodesk oldaláról meg NEM TUDOK frissíteni [#conf]  22-es csapdája...

[zozo]

Basszus!  A "keep tool down" -t kel bepipálni és mindjárt jó lesz. Egy óra múlva teszek fel majd képet a sketch-ről is, mert azon semmi hibát nem látok. Nem tudom, hogy amikor a modellről átváltok a manufacture módra, változik-e valami. Nem látom azokat a plusz vektorokat sehol.

A sketch is pofon egyszerűen készült, köröket rajzoltam, majd egy sugár irányú elemet, aztán circular pattern-nel szétszórtam.

[gaben]

Na erre kíváncsi vagyok én is, mert csak pár perce keveredtünk haza, így nem sokat tudtam foglalkozni a szerszámpályával.
Amúgy a sketch-be találtam egy csomó nyitott részt, azokkal is gondja lehet a Fusion-nek.

Azért egy kis darabot sikerült kimunkálni. [#vigyor]



[zozo]

Elkiabáltam a dolgot.  A "keep tool down" ki-be kapcsolásától csak kb. 1/3-ával csökkenti az emelgetéseket.
A stay-down távolság növelése sem segít.

Most, hogy minden kontúrt kijelöltem, katasztrófa megint.
Nem értem, hogy az egyforma körívek mentén mitől érez késztetést, hogy helyenként ugrálni kezdjen...

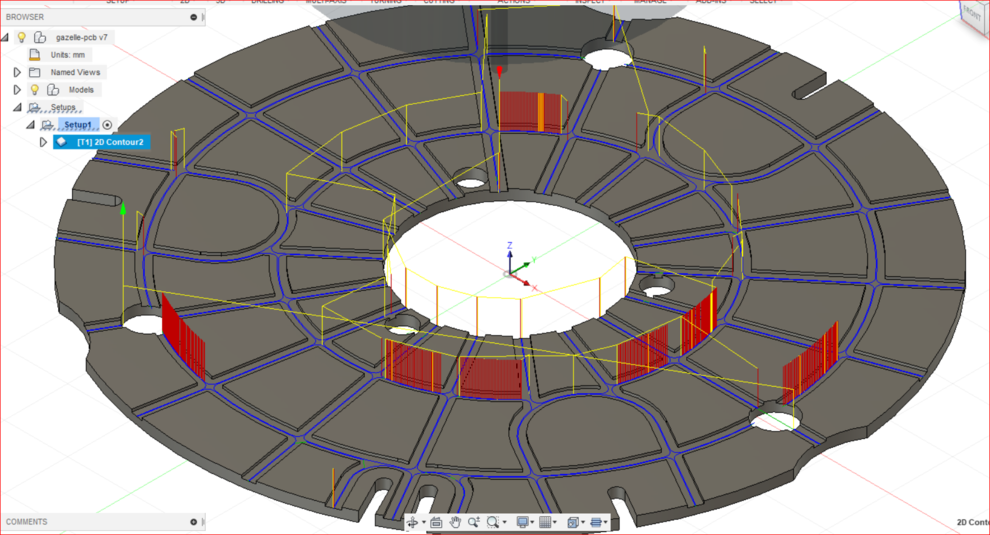

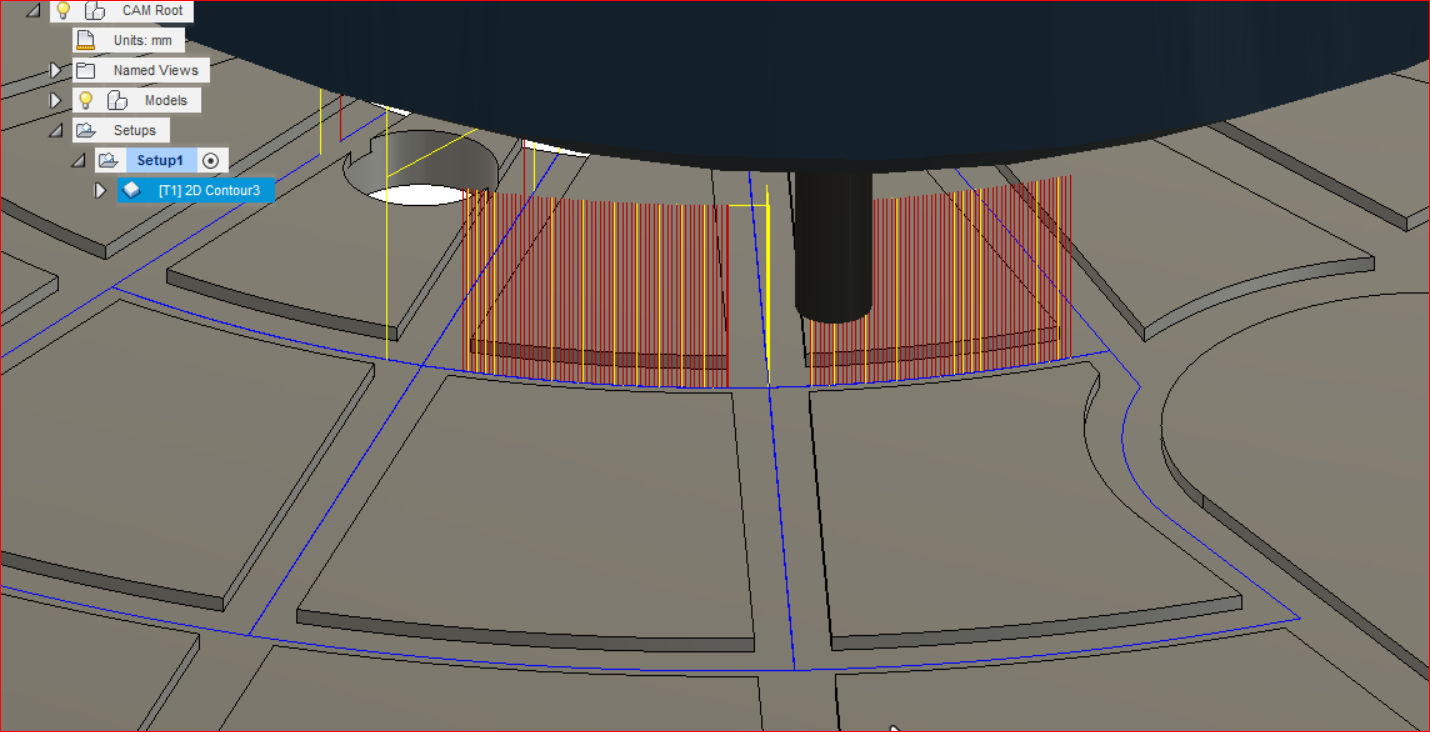

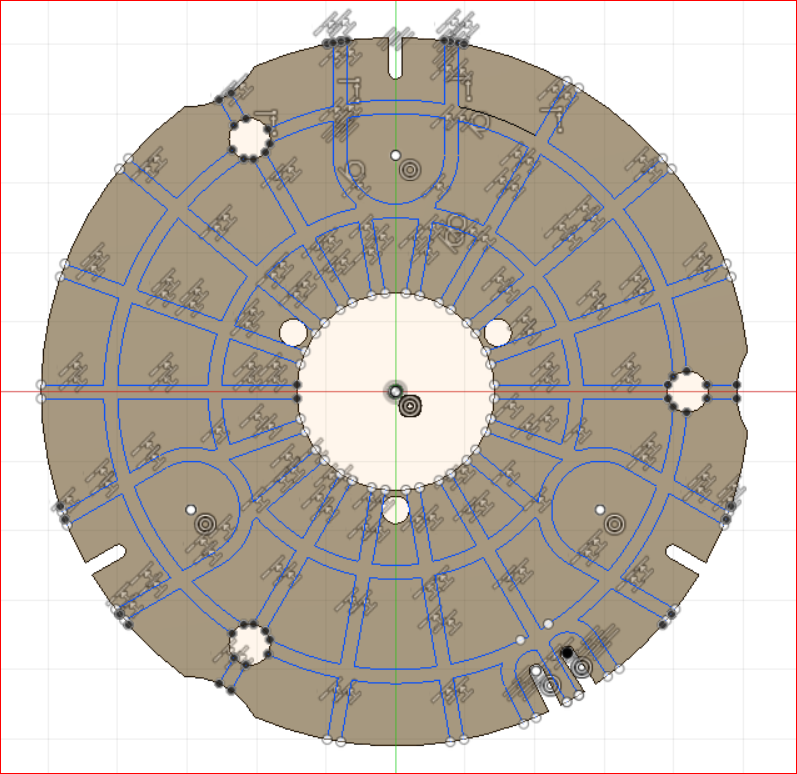

Azt sem tom, hogy sketch vonalai miért nem lettek feketék, kényszerezve van, a pattern is kényszerezte...szal ez magas nekem. Egy kép a sketch-ről és egy az új útvonalról.

Asszem lezárom a hornyokat és úgy próbálom pockettel,...most már mindenképp ki akarom kisérletezni a dolgot.
