Én használom Win 7 (64bit) és Win 10 alól. Most éppen Win 7 alól dolgozok. Ha a méretet beírod és nem nyomsz TAB-ot és nem jelenik meg a méret mellett a lakat akkor egér mozgatással változik a méret annak ellenére, hogy beírod a méretet.

[zozo]

Nem az egér érzékenysége miatt van sztem, az egér nem mozdul, leszorítom, akkor is elugrik a méret. Amúgyis lustára van állítva.
Ettől függetlenül gondolkodom, hogy kicserélem, mert már elég régi optikai egér. Lehet, hogy a win10 utálja.

Az entert meg a TAB-ot azért nem szeretem, mert így is tele van a rajz a kényszerek jeleivel, központokkal stb. ami eléggé zavaró. Tényleg, ezt nem lehet kikapcsolni?

[zozo]

Tudom, hogy az egérmozdítás felülbírálja a beírt méretet, de a beírt méret az egérkattintáskor sem változik, csak nem akkora mint amit írtam.

[vjanos]

Öööö, nem is értem!

Sketchelsz, elkezdesz egy kört.
C-betű, aztán húzod egérrel mondjuk kb 30-ra.
Az egért nem mozdítva beírod a 16-ot.

Na innen a két eset az én értelmezésemben:
- Enter: a beírt értékre méretez: 16
- Balklikk: az egérkurzor pozíciójára méretez, ha a beírt érték mellé nem került oda a lakat, ahogy Sanyi is írja


Persze 16 és 30 az látványos különbség, de nem lehet, hogy te 16.06-ra húztad csuklóból, aztán ott sikerült balklikkelni?

[zozo]

Elhúzom 30-ra, beírom 16 és a klikk után 30 lesz. Most elhúztam 120-ig, beírtam 16 és 120 lett

[2vkx6unz]

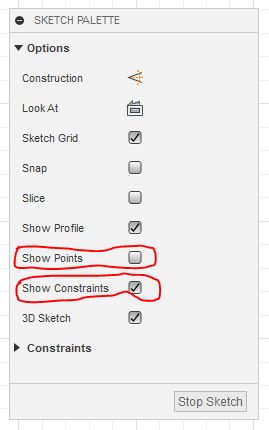

Ki lehet kapcsolni a körök középpontjait és a kényszereket is. Amikor elindítasz egy rajzolást akkor megjelenik Sketch palette és ott ki és be lehet kapcsolni.

A méretezést szerintem nem lehet kikapcsolni.



[vjanos]

A kérdés: Nem valamilyen szögben álló síkra rajzoltad?
A megrajzolt alkatrész az XY, XZ, YZ síkok valamelyikén fekszik?

Ha nem, akkor előfordulhat, hogy a drawing-rajzban már az adott alapsíkra levetített, ortogonális nézetét látod.
Bár ennek kisebb méretet kellene adnia, nem nagyobbat

Van itt két téma ami hasonló problémát boncolgat, hátha ad ötletet:
https://forums.autodesk.com/t5/fusion-360-design-validate/dimensions-in-drawing-mode-not-correct/td-p/6278299
https://forums.autodesk.com/t5/fusion-360-design-validate/dimensions-for-non-orthogonal-features-in-drawings/m-p/6212059#M48113

[zozo]

Tényleg, basszus. Az opciókat fel szoktam csukni, hogy ne foglaljon helyet  Köszi!
Természetesen csak akkor kapcsolom ki, ha át akarom nézni, hogy minden a helyén van-e. A mostani rajzomon 2,5-ös meg 3-as furatokból van egy rakás (lineár síneknek) és ezek pont akkorák mint a körívek meg körök középpontjai
De így ideiglenesen kikapcsolva tök jól áttekinthető.

[vjanos]

De akkor mi a gond, ez eddig nem így működött?

Nemtom, én mindig entert nyomok

[vjanos]

Ja, bocs, itt pár hozzászólás kimaradt míg írtam az okfejtésemet

[zozo]

Face-en felvett síkra rajzolok épp, ami párhuzamos/merőleges XYZ-vel. Köszi a linkeket, holnap reggel elolvasom, mert mára már elég volt a munkából, főleg, hogy át kellett néznem az egész rajzot, minden méret jó-e. Szerencsére amit korábban rajzoltam, az mind korrekt, csak a mai munkám volt rossz.

[vjanos]

Várjál, az a Süsü kollega drawing-ban megjelenő méretezős gondjához szántam a múlt napokból.

[zozo]

Nekem is rá kell szoknom az enterre, csak úgy tele van a rajz számokkal

[2vkx6unz]

Ugye a furatokat nem a sketch-ben rajzolod az adott testek oldalára a lineáris sínekhez?

[2vkx6unz]

Ha mégis akkor elegendő egyet megrajzolni kivágni a testből aztán vonalban többszörözni a 3D objektumot.
