[VighLajos]

No, megszületett!
Sorkapocs balról jobbra számozással:
230V betáp az 1. és 4. ( 1-2 rövidzár)

Vezérlés:8-9 sorkapocs. Ez egy SSR bemenete (CRYDOM D2425) 3-32 V DC kell neki.

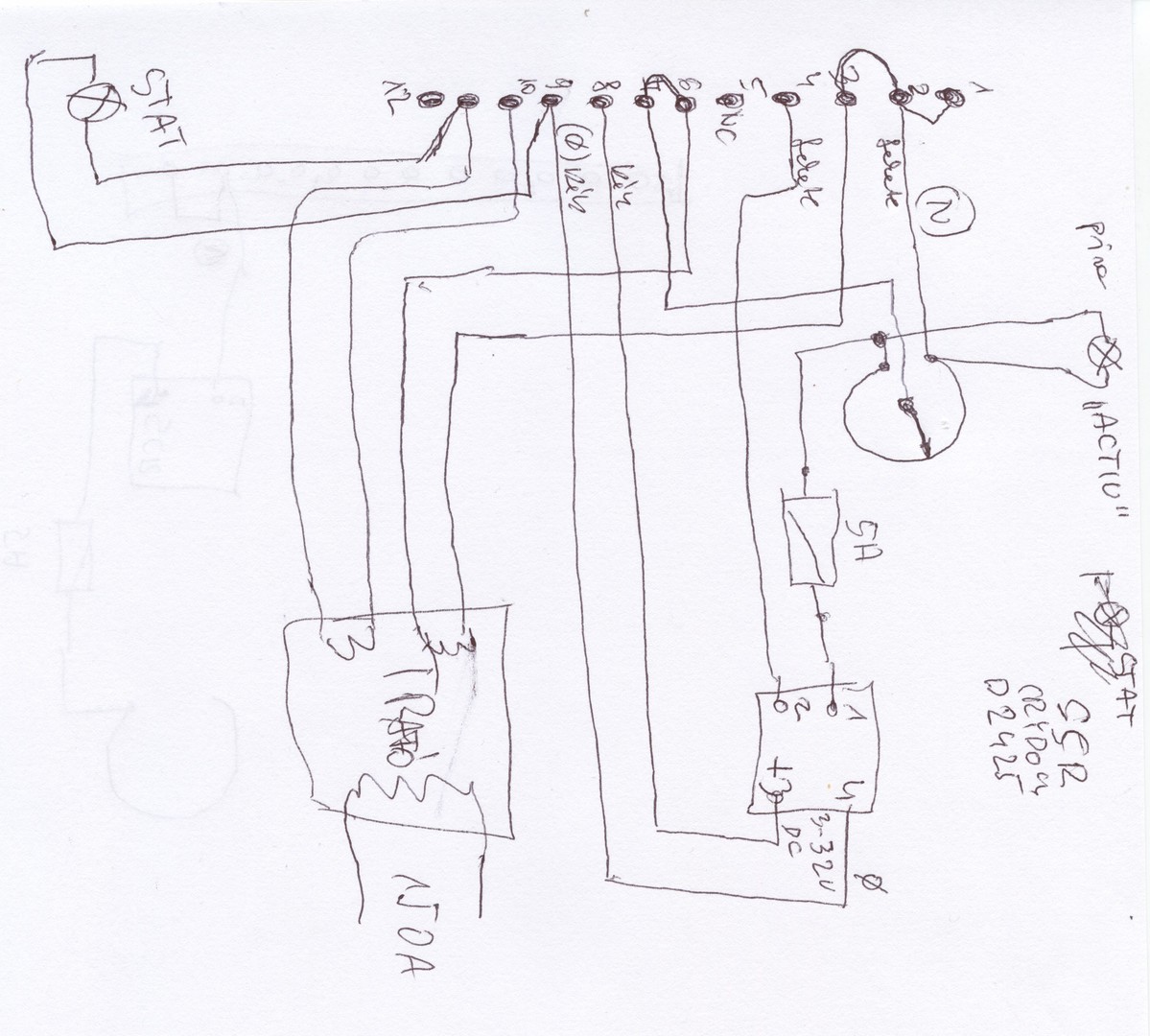

Beszkennelem, és kirakom ide a mórickarajzot.

[VighLajos]

Itt is van!



[VighLajos]

Állj!
Valami nem stimmel, holnap világosban átnézem. A 9-10-11-12 sorkapcsoknál mintha nem stimmelne valami.

[000000000]

Szerintem azzal kezdjed, hogy kiméred a 4V-os transzformátor drop-ját. Lehet, hogy a mérési eredmény miatt alkalmatlan ponthegesztésre, mert ugyebár ahogyan már írták, ezt nem erre tervezték, hanem fűtőszál működtetésre.

[VighLajos]

Köszönöm, de ilyen tudományosan nem akarok hozzáállni.
[#eplus2]
A puding próbája a megevés. A szerkezet megvan, visszacsomagolom a belét, 230 V és a kicikínaitól vásárolt ponthegesztő elektronikát bekötöm az SSR helyére, és mehet a próba.

Három dolgot nem akarok elfelejteni:
- mikrohullámú trafójából készítenek ponthegesztőt. Jó, olyan amilyen...
- nem karosszériaelemeket, és nem tetőfedő bádogot akarok vele pontozni (néha akkukat)
- nem akarok vállalkozást nyitni rá.
A vezérlő:
https://www.ebay.com/itm/NY-D04-40A-100A-Digital-Display-Spot-Welding-Machine-Controller-Time-Panel-Board/382542817651?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649

Ja, a rajz jó. A 10. sorkapocsra a trafó egyik tekercse megy ki.
[#nemtudom]

[sufnituning]

Én mikrosütő trafiból csináltam többet is, erőségüktől függően 0,75-1,5mm tudnak jól hegeszteni.
De 2, vagy 3 - ból lehet erősebbé is csinálni.

[sufnituning]

Helyesebben 02 - 1,5-ig

[fn47xk7ei]

Én is készítettem már MOT-ból ponthegesztőt de már úgy vagyok vele legközelebb inkább egy komolyabb régi trafót szánnák rá. Sőt a 230 V-os primer tekercsből  pár menetet is vissza bontanék mivel max 50% a bekapcsolási idő így érdemes kissé túlgerjeszteni.

[000000000]

"Köszönöm, de ilyen tudományosan nem akarok hozzáállni."

Kár volt az a vicsorogó ikon ezután.

Ugyanis ezzel az 5 perces (alap) méréssel esetleg megspórolhatsz több heti felesleges barkácsolási kísérletet.

Egyébként meg azt csinálsz, amit akarsz, nem érdekel, nem kell még csak elegondolkozni se az általam felvetett segítőszándékú gondolatokon senkinek se. Ettől függetlenül mint már annyiszor írtam, a műszaki törvények, összefüggések rád is vonatkoznak, ha érdekelnek, ha nem. [#felkialtas][#wave]

[jani300]

Üdv !
Olyan középiskolai szinten írnál néhány szót arról a különbségről amire gondolsz ?
Lényegégében arra gondolok miben különbözik a sima és a ponthegesztő trafó méretezése .
Úgy gondolom a rövidzár üzem miatt kisebb áramsűrűségre kell méretezni a tekercselő huzalt a vaskeresztmetszet alapján megállapított teljesítményhez képest .

[svejk]

Gyanítom ennél a toroid -- "ponthegesztő trafó" kombónál a toroid lesz a szűk keresztmetszet...mármint ha nem csutkán lesz használva.

[000000000]

A lényeg tömören:
A transzformátort úgy kell méretezni, és ez alapján megtekercselni, hogy az adott alkalmazás feszültség, és áram viszonyainak, különös tekintettel a maximális értékeknek is  megfeleljen.

Az elég könnyen belátható, hogy ponthegesztéskor nem 4 V az üzemi feszültség, hanem sokkal kisebb (talán két nagyságrenddel is), hiszen gyakorlatilag rövidre zárjuk a trafót (~0 Ohm-mal terheljük). Ekkor ez a 4 voltos trafó 230 V-on le fog égni, hiszen 5-20 szoros névleges áram is folyhat rajta, amire nincs felkészítve.
Ezért kell (illene) a drop méréssel (ami egy rövidzárási mérés biztonságos kivitelezése) megállapítani, mekkora lehet a jelentősen lecsökkentett primer feszültség, amit még rövidzár esetén is elvisel a trafó. Utána pedig erre kialakítani a további kapcsolgató "kacat" elektronikát.

[fn47xk7ei]

A ponthegesztést alacsony feszültségen általában 0,6-1-1,3 V-on végzik (teljesítmény és anyagfüggő is). Olyan nincs hogy "rövidzárlat"! Mindennek van ellenállása ,induktív tényezővel is megspékelve. A hegesztő kar méretre szokta a legnagyobb induktív ellenállást produkálni és azon is sok teljesítmény elveszhet ezért ipari méretben azt is méretezni szokták ill. váltóáramnál igyekeznek alacsony frekvenciát használni nem 50 Hz-est. Egyszer kísérleteztem fogászati anyagok "ponthegesztésével" és ott viszont nagyon meg kellett emelni a hegesztő feszültséget, cca. 20-24 V-ra.

[fn47xk7ei]

Bocsánat, javítok! A szupravezetőknek nincs mérhető ellenállása.

[000000000]

" Olyan nincs hogy "rövidzárlat"! "

247000 találat kapcsán a helyedben elgondolkoznék ezen a kijelentésen. [#csodalk]

"rövidzárlat"
