Plazmavágó gépek építése

[dosalaszlo]

Tiszteletem

Kicsit elhalkult a topik [#nemtudom]

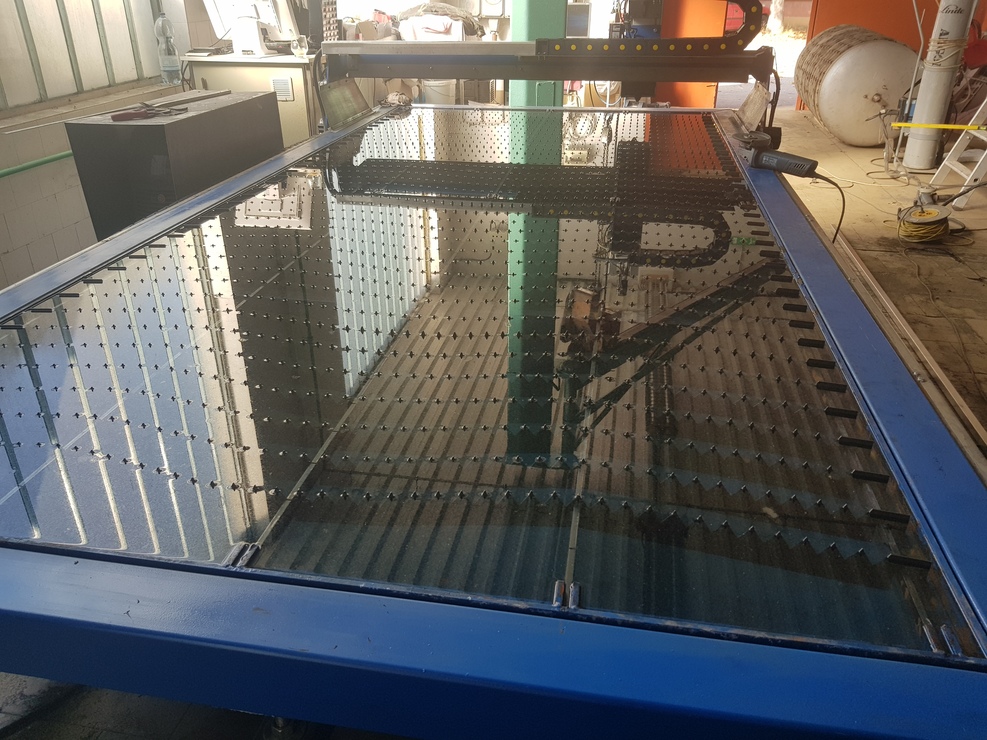

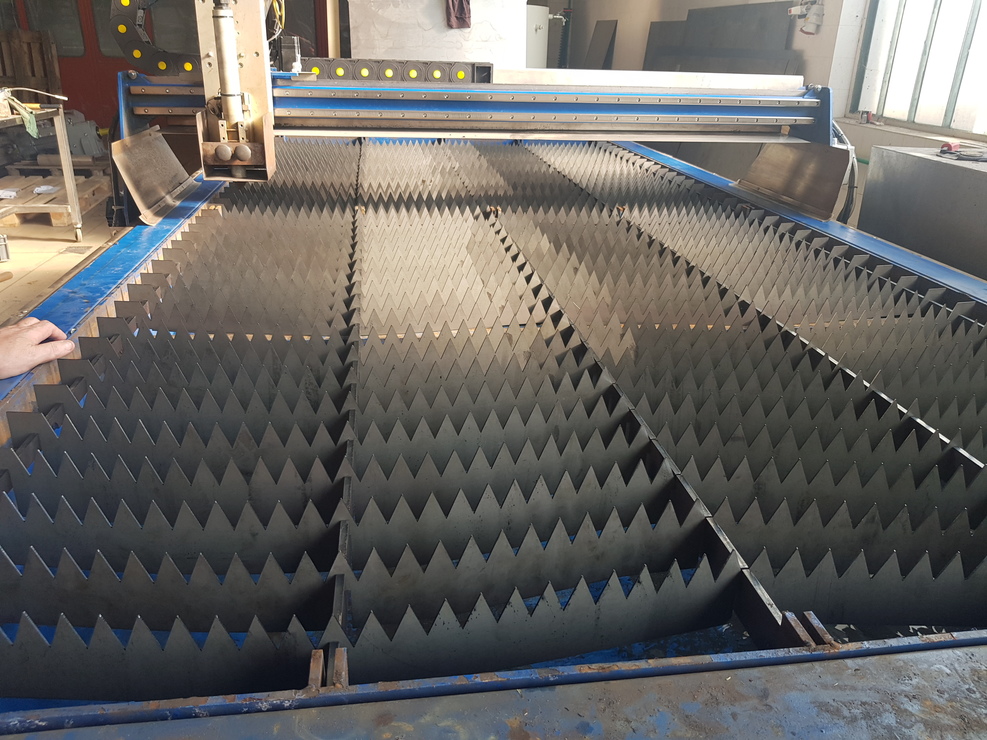

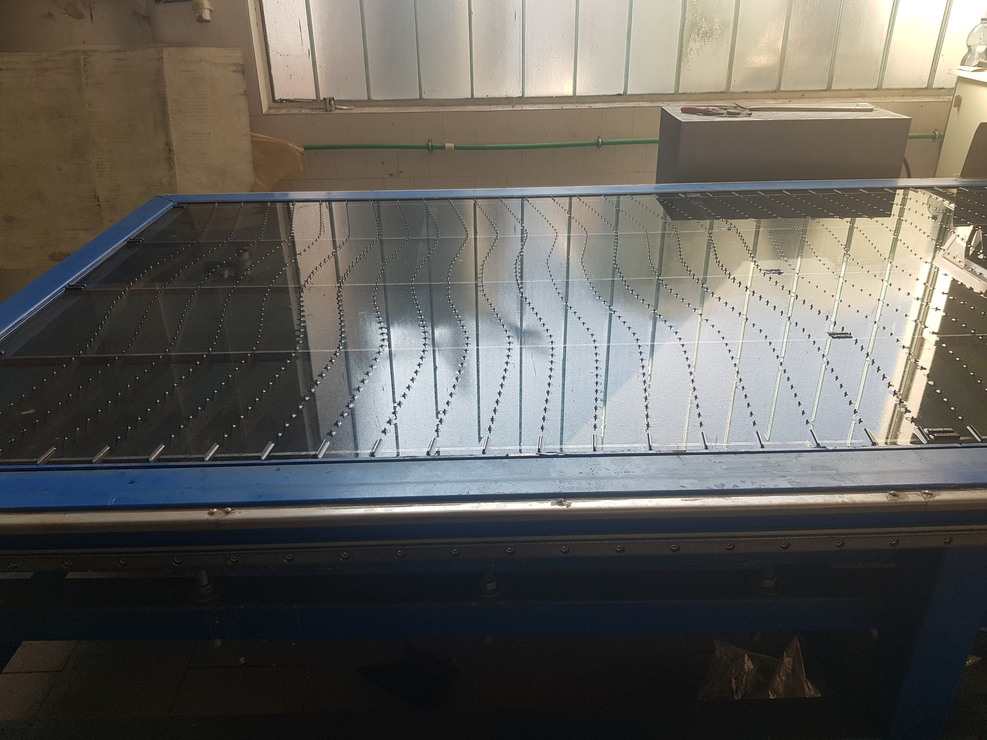

Szűk 1 év használat után átalakításra került a tűzrács a gépemen.

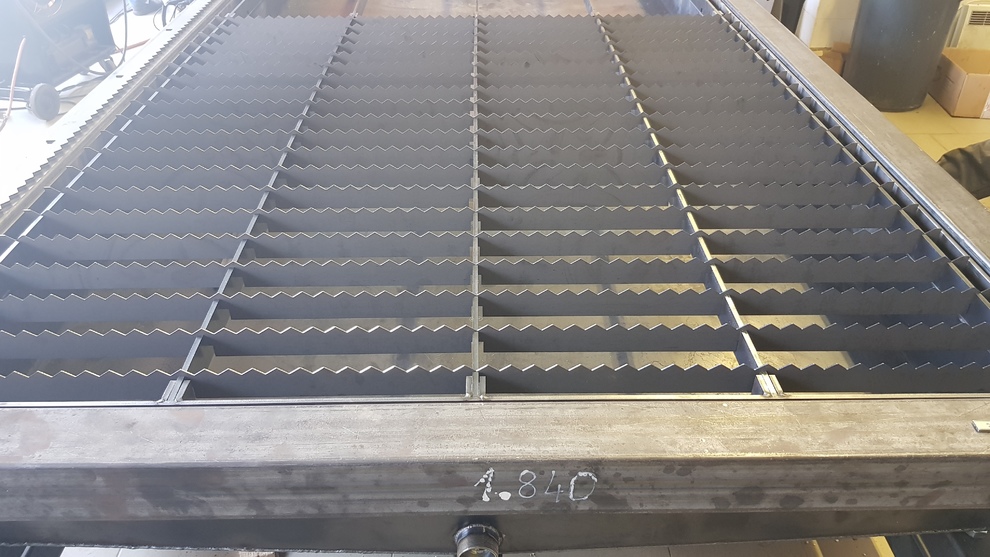

Az eredeti az 1. képen látható mely kevésbé volt hegyes, egyenes és 10 mm-el a víz felett volt.
Az új rács az ív miatt nem lötyög és merevebben áll emiatt az egész.
A meredekebb hegyek miatt nehezebben találom el a csúcsát, pláne hogy íves [#vigyor]

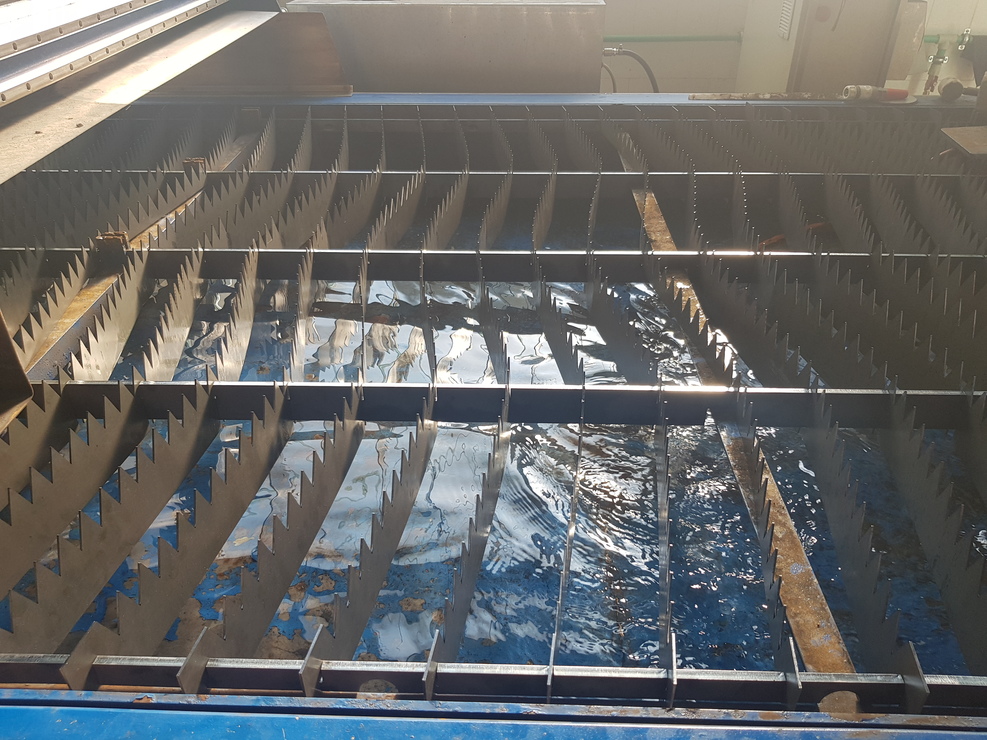

Ja és kb 2 mm-el van magasabban mint a víz szintje. A füstöt is jobban nyeli és kíméli a víz a rácsot.
Ez pár óra használat után igen jó megoldásnak tűnik.

Üdv
László



[svejk]

Tök jó az utolsó két kép! [#eljen]

Az esetleges vízbe esett hasznos darabokat hogy horgászod ki? Mágnes, vagy könnyen kivehető a rács?

[dosalaszlo]

Sajnos a mágnes ritkán segítség, mivel többnyire rozsdamentes lemezt darabolunk vele.
A képeken látható a tuti megoldás [#vigyor]

Üdv
László



[KoLa]

Jól néz ki! [#eljen]
Mennyire nehéz ezt tisztítani?
Úgylátom kiemelhető a tűzrács, egyben van, vagy részekben?
Hogy megy ez? víz leenged, rács kiemel,trutyit' kilapátol?
Érdekelne a gyakorlati része mert, van egy hasonló vizes asztal félkészen, és még nem késő kicsit változtatni a tapasztalatok alapján.

[dosalaszlo]

Szia

Sajnos a rács egyben nem kiemelhető. Folyóvízzel mosatva leeresztéskor a gép 1/4 részére lehet terelni azt a
hordónyi vagy szűk tonnányi salakanyagot így "csak" 10 rácsot kell kiszedni.
Ami a tisztítást illeti, mi igencsak túlméreteztük a vizes részt (200-300 mm mély) így elég pár havonta kitakarítani.
Cserébe mélyvízben kell turkálni a kis rozsdamentes darabokért.
A tűzrács mérete kb. 1600 x 3500 mm így nehéz is lenne egybe kiszedni és a merevsége se tenné lehetővé.

[KoLa]

Értem! én egy tálcarendszert terveztem a rács alá tenni ami felfogja a kifújt anyagot, így akár naponta is üríthető, a víz itt is 300mm körül van, az 1500x2500-as asztalban.
Akkor nekem rövidebb gumikesztyű is elég lesz:)

[vadember]

Már nem lehet megoldani, de az egyik oldal vagy inkább sarok felé lejtősen kellett volna kiképezni az alját. Megfelelő nagy leürítő nyíláson át az utolsó szem salak is kimosható lenne a tálcából.

[dosalaszlo]

Tiszteletem

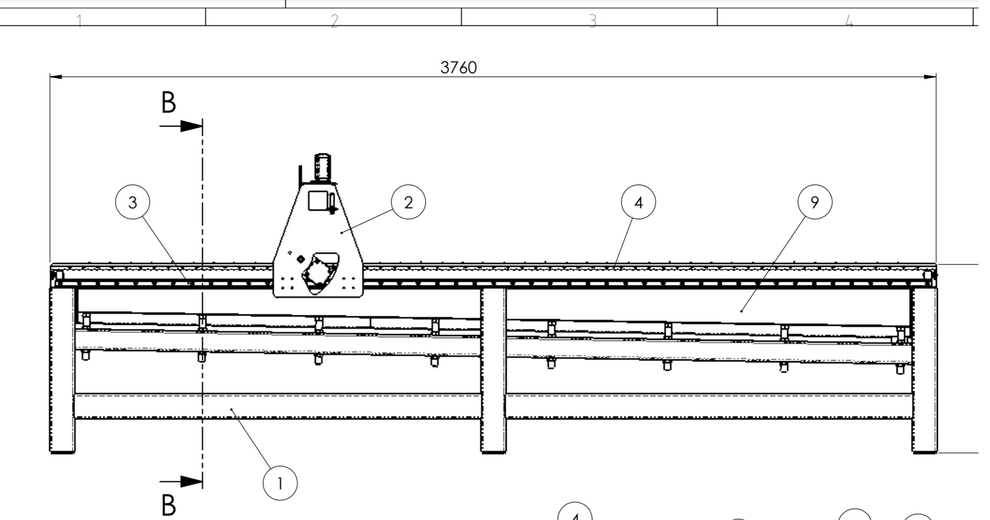

Ahogy a képen is látható külön zártszelvényeken nyugszik a kád amely a vázhoz képest menetesszárakkal pontosan beállítható és van 50 mm (250-300mm) lejtése is.
Valamiért nekünk nem működött a kimosatás :-(



[5yfyyj67]

Sziasztok,

Talán ez a legjobb topic a kérdésemre.
Egyik ismerősöm építene egy plasmavágó gépet, nem sok elektronikai hozzáértéssel. Adott egy ipari x-y mechanika,
mitsubishi as servokkal vezérlőkkel.
motor: HF-KP43 (3AC 0102V 2.9A) 400W hozzá a vezérlő:
MR-J3-40A.
Az lenne a kérdésem, hogy mit használtok vézérlésnek?
Mach 3 / UCCNC vagy más alternatíva? Esetleg egy arduino cnc shield-el, vagy kínai mach3 vezérlő, amit kb 2500-3000Ft-ért adnak?
Ezek tudják vezérelni az AC szervókat?
Vagy érdemesebb lenne léptetőre váltani?

Köszönöm!
Üdv,
Péter

[borvendeg]

Szia!

A topic jó

A szervo vezérlőnek utána kell nézni milyen jelet tud "fogyasztani". Step-dir elég általános.
Mach3 vs Uccnc egy vallási kérdés, kb ugyanarra való mindkettő.
Ha találsz olyan közös "nyelvet" amit tud a szervo vezérlőd és az általad választott vezérlőprogram is, akkor nem kell egyéb, csak a kettőt be kell konfigurálni.
Ha már van ac szervo szetted akkor nem váltanék léptetőre.

Én Marógépre trettem plaszma pisztolyt így egy módostott postprocesszorral használtam a Mach3 marógépvezérlőt de Mach-nak is van plazmavezérlője.

Magasságkövetőt én mindenképpen tennék a gépre, mert a lemez sosem sík...

[borvendeg]

Magasságkövető= THC
pl.:
https://docplayer.hu/9645552-Plazmavago-pisztoly-magassag-vezerlo-thc.html

[5yfyyj67]

Köszi!
Kicsit túrtam még a sok száz oldalas könyvet.

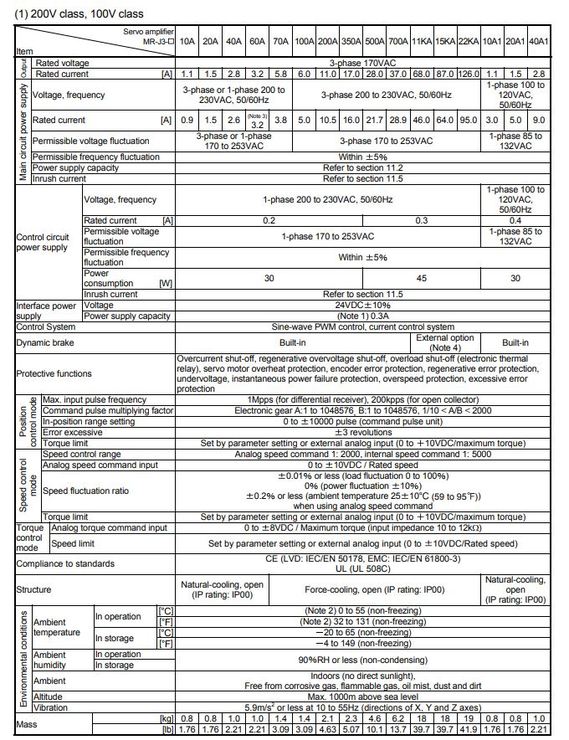

Szervó erősítő pdf

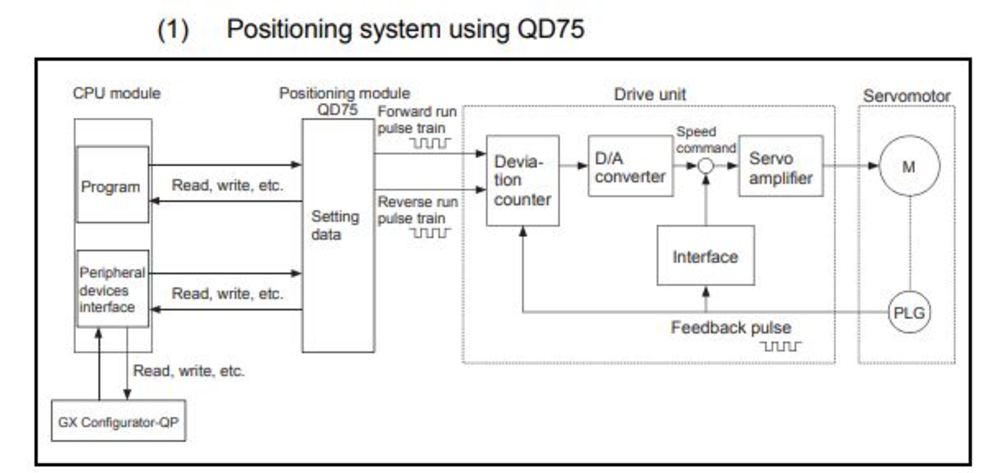

Ezeket találtam, szóval ugy látom pozíció vezérelhető is, de egy QD75P pozíció vezérlőn keresztül.
Amibe nem tudom,hogy lehet step/dir jelet küldeni. Bár azt sem, hogy ilyen modul vane azon a gépen.
pozíció vezérlő



[000000000]

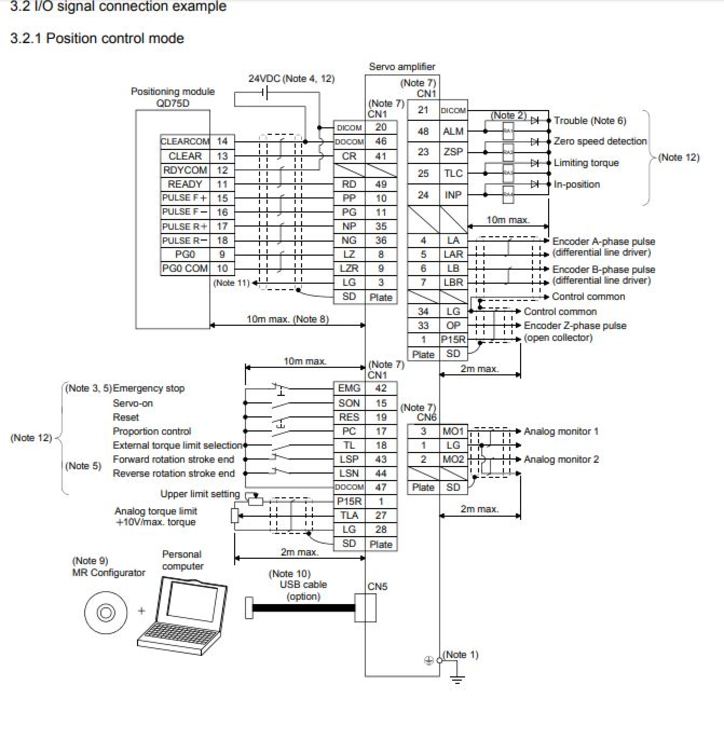

Ez a hajtás az I/O signal bekötési rajza alapján nem tud step/dirt fogadni, de két ÉS kapuból és egy inverter kapuból tudsz ilyet készíteni, amivel a S/D jeleket CW/CWW jelekké tudod konvertálni.

A másik kérdés: van-e hozzá konfiguráló, beállító programod? Anélkül nehezen tudod felhasználni, beállítani a plazma mechanikára.

[svejk]

Nem kell hozzá semmi, a QD75p helyett lesz a Mach3/UCCNC/linuxCNC, vagy egyéb step/dires mozgásvezérlő.

Fogadja közvetlen a step/dir jelet is.

A beálltószoftvere is megtalálható a NET-en.

[5yfyyj67]

Köszi a válaszokat!
Bár most akkor nem tudom mi van.
Robsy szerint nem tud step/dirt közvetlen, én azt hámoztam ki,hogy kell ez a QD75D konverter, Svjek szerint semmi nem kell. (Ez utóbbi lenne a legjobb természetesen).
Robsy,
Ez egy olyan cucc épp amiről írtál: step/dir to cw/cww
Ezt közvetlen a szervó erősítőre küldené a jelet?

Svejk,
Hol találtad a leírásban a step/dir bemenetet? És melyik az? Jó lenne, ha így megoldható lenne, akkor tudnék segíteni haveromnak megmozditani a mechanikát.

KÖszi!
