Plazmavágó gépek építése

[TBS-TEAM]

Ha pl: a jó megoldás fényképet nézed akkor 3db kell egymás mellé.
Az első +X a középső vészvégállás és a 3. a -X végállás. [#vigyor] és máris megsporóltál 1db végálláskapcsolót.

[fn47xk7ei]

No ezt ki fogom próbálni hobbi körülmények között.

[TBS-TEAM]

Víz alatti vágás előnyei:
Alacsony 50-60db zaj. ( száraz vágás 85-95db)
Kevesebb káros fény.
Átlyukasztásnál nem fröcsköli az olvadt fémet.
Nem száll a por.
Jobb felületi vágást lehet elérni, kevesebb végmegmunkálás.
Kisebb hőterhelés a vágott anyagba.

Hátrány:
Ohmikus érzékelő nem használható Z tengely 0 pont felvételhez.
Vízzel érintkező munkadarab kezelésre szorul.
Elárasztás megoldás kialakítás költséges.
A vastag 1500x3000x12mm (437kg)vagy vastagabb táblák miatt.

[fn47xk7ei]

Túlzottan nagy költségbe nem akarom verni magam így gondoltam beüzemelek tartálynak 2 darab 200 literes vashordót , szivattyúm, szelepek, fittingek, úszókapcsolók meg vannak. Inkább azon töröm a fejem , hogy a vágó fejet hogyan alakítsam át olcsón és praktikusan gondolván a gyakori de könnyed fúvóka cserére.

[TBS-TEAM]

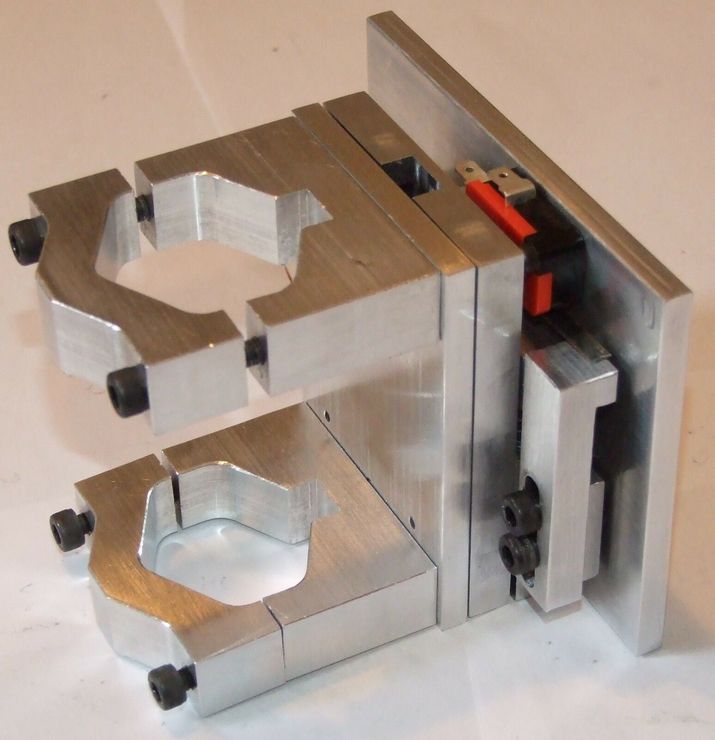

Mágneses rögzítéssel kell megoldani.

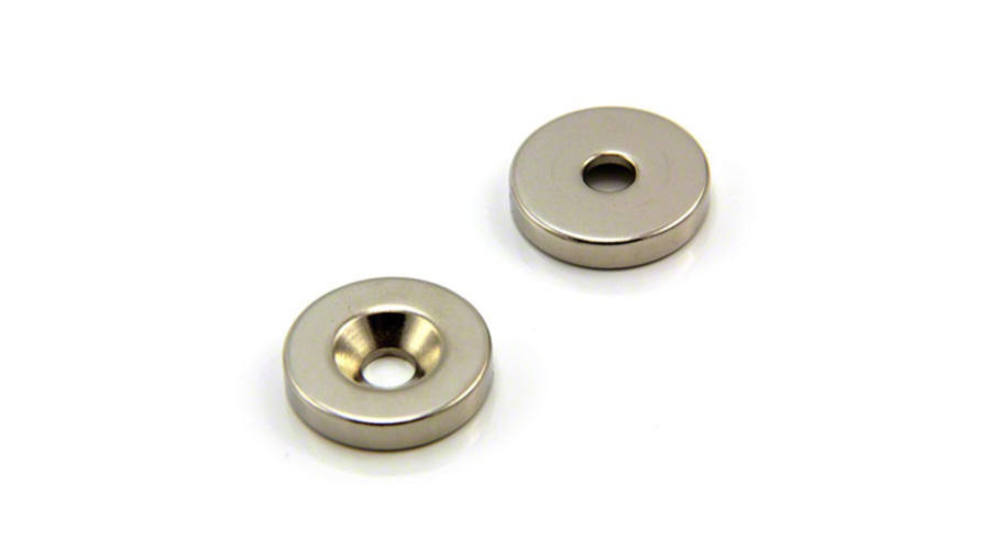

6db N48 neodium mágnes lazán megtartja a fejet.
Olcsón kivitelezhető.
Ha beakad a fej könnyen levállik. Nem teszed tönkre a fejet.
Egy mikrokapcsolót be kell rakni a vészstop körbe ha levállik a fej megálljon a gép.



[TBS-TEAM]

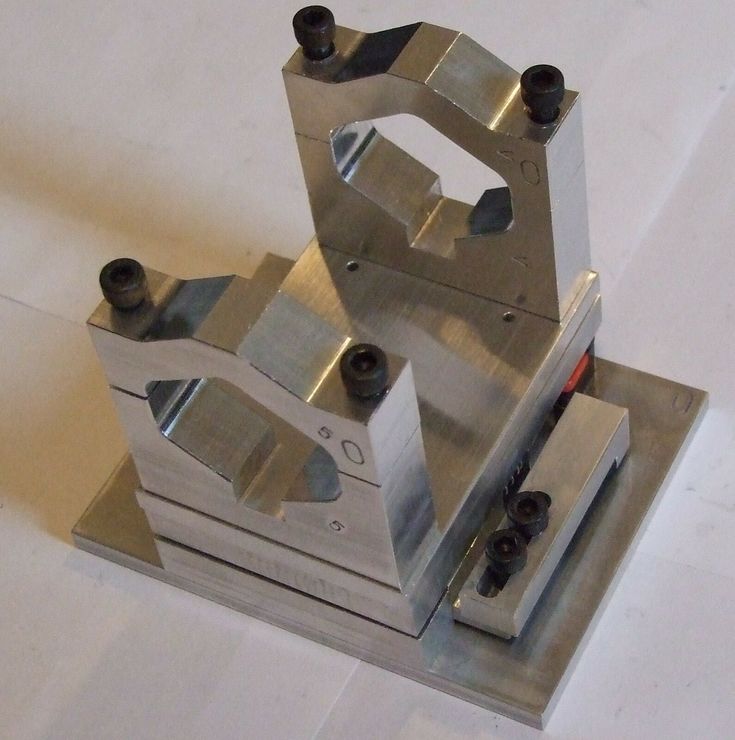

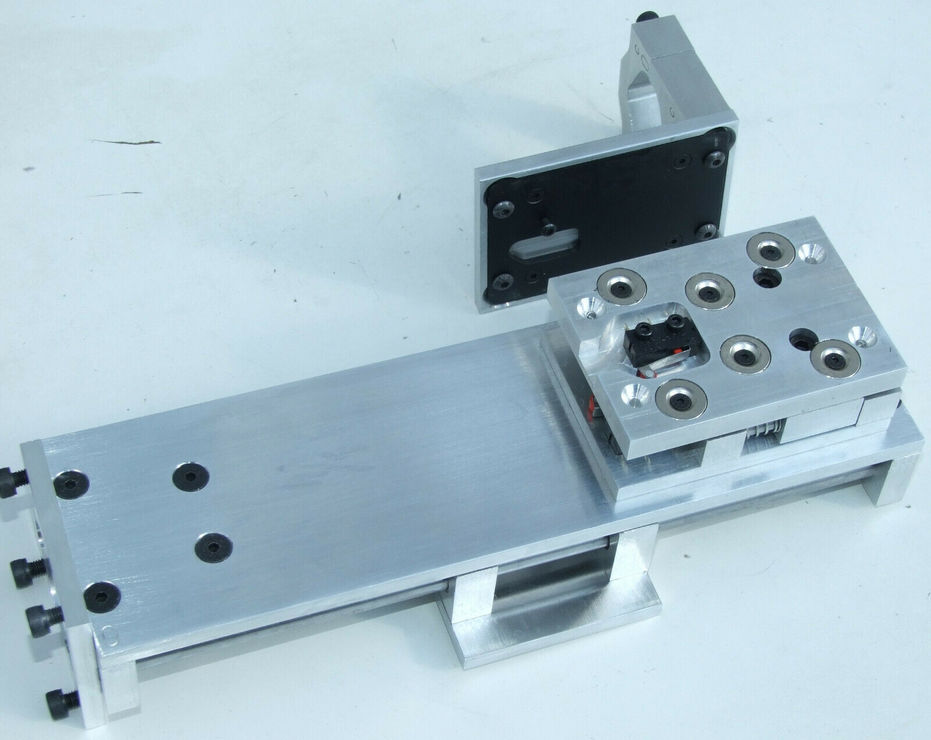

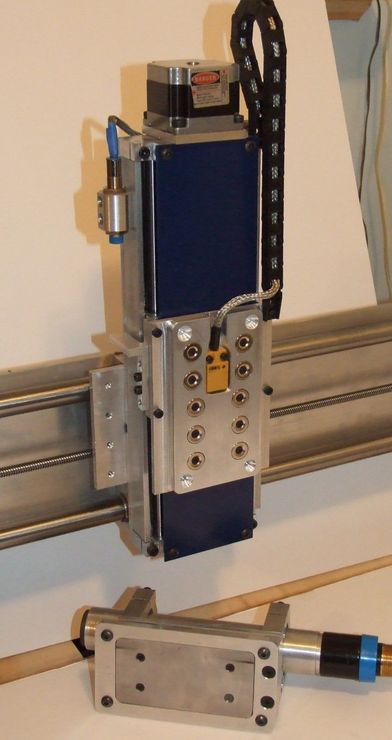

Egy pár megoldás [#nyes]



[fn47xk7ei]

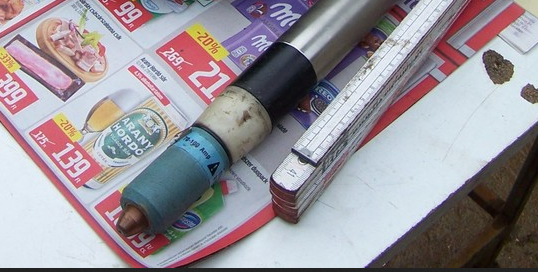

Nem erre az átalakításra gondoltam hanem a meglévő Esab PT-21-es zárókupakra még egy plusz levegőbevezetéses henger rászerelésére. Majd nézek valami rozsdamentes anyagból valamilyen szerkentyűt és elviszem esztergályoshoz hogy ráillessze arra a zárókupakra.



[fn47xk7ei]

Jelenleg is vizes asztalon vágok de jelenleg 10 mm-el a lemez alatt van a víz szintje . Emelni a vízszintjén nem tudok a végtelenségig mert az asztal széle erősen bekorlátoz . Kb. még max. 30 mm-t tudok emelni a víz magasságán. Próbának talán elég lesz.

[2rjw3gfi5]

Mennyire kellene, hogy ellepje a víz a vágandó anyagot, hogy meg legyen az előnye?

[TBS-TEAM]

30-50mm között.

[2rjw3gfi5]

Kipróbálom, köszönöm.

[remrendes]

Allitolag megerkezett a THC is, talan a hetvegen el is tudok menni erte. Ugyhogy johet majd a szekreny osszerakas.
Ha az inverterben van feszultsegoszto, akkor azt, vagy a hozza kapott kartyat erdemesebb inkabb hasznalni?

[fn47xk7ei]

Ne az inverterben lévő feszültség osztót használd mert a THC eredeti feszültség osztóját nehezebb "kikerülni", az egy bonyolultabb elektronika. Viszont HF-es szűrőt érdemes már az inverternél is használni, legalábbis én tettem oda is .

[remrendes]

Ez tetszik! Kulon dobozba tennem valahova az inverter kozelebe.
Milyen szurot hasznaltal? Amiket en eddig lattam azok 250V-ot tudtak max.

[fn47xk7ei]

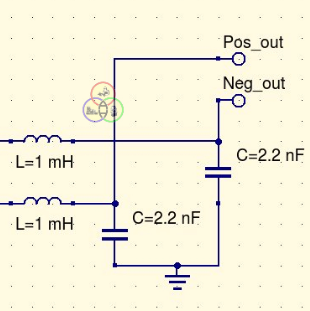

Kettő darab 1 mH-s ferrit magos tekercs és 2 darab 2,2 nF-os 1 kV-os kondenzátor.
