"hasznaltban meg legjobb esetben is csak 2-3 darabbol rakhato ossze."... Miért, mekkora asztalt akarsz építeni? Meg miért gond ha több darabból van összeépítve a sín?

[svejk]

Teljesen korrekt a sínek sorolása, az iparban is van rá példa.

[remrendes]

A nagyobb tabla lemezhez, 1500x3000. A 2-3 darabbal meg nem lenne problemam, de egyforma sineket talalni ilyen meretben, hasznaltan nem egyszeru.

[vadember]

Miért akarsz használtat hajkurászni hónapokon keresztül? A 16 mm-es talpas lineáris tengelynek 13.000 Ft métere. A kocsikkal együtt megvan 120.000 Forintból minden. A talán 100 Kg-ot sem elérő mozgatandó tömeg terheléseit röhögve kiszolgálja. Használt vezetékeket sem fogsz sokkal olcsóbban összeszedni.
Ha ekkora táblákat akarsz darabolni akkor gondolom nem hobbyra kell. Ezt a pénzt bérdarabolással kb. egy nap alatt kitermelheti.
Valóban érdemes akár napokat is elvesztegetni a vadászattal?
És mindez igaz akkor is ha valóban csak hobbyra kell.

Tengely

[remrendes]

Igen, az a "B terv". A variometrumnal neztem a 16-os talpas tengelyt 12500 korul meteret, vagy a 15-os lineart 14000-ert.

[TBS-TEAM]

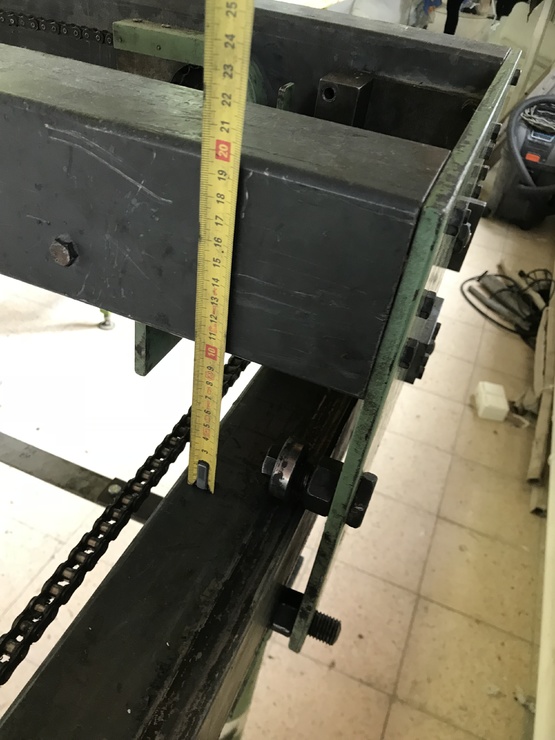

Több mint egy éve át kelett alakítanunk egy 50 éves 6000x4000mm asztallal rendelkező jukkártyás paplanvarró gépet CNC vezérlésűre. A tengelyek sima 400Ft-os csapágyakon zártszelvényeken futnak, lánccal mozgatva. A mechanika nem lett módosítva. Szervo motorok kerűltek a tengelyek halytására. A teszteken 1000mm-6000mm-ig mértük a pontosságát (10x0-1000, 20x0-2000 és így tovább...) mindig 0,2mm-en belül volt. Havonta karbantartáson teszteljük 3x1000mm és mindig tartja paramétereket.
A plazmavágónál sem kell nagyobb pontosság.
Föleg ha kis pénzből kell gazdálkodnod.
Az egyszerű dolgok működnek jól és sokáig, főleg mostoha körülmények között.



[fn47xk7ei]

"Az egyszerű dolgok működnek jól és sokáig, főleg mostoha körülmények között."...

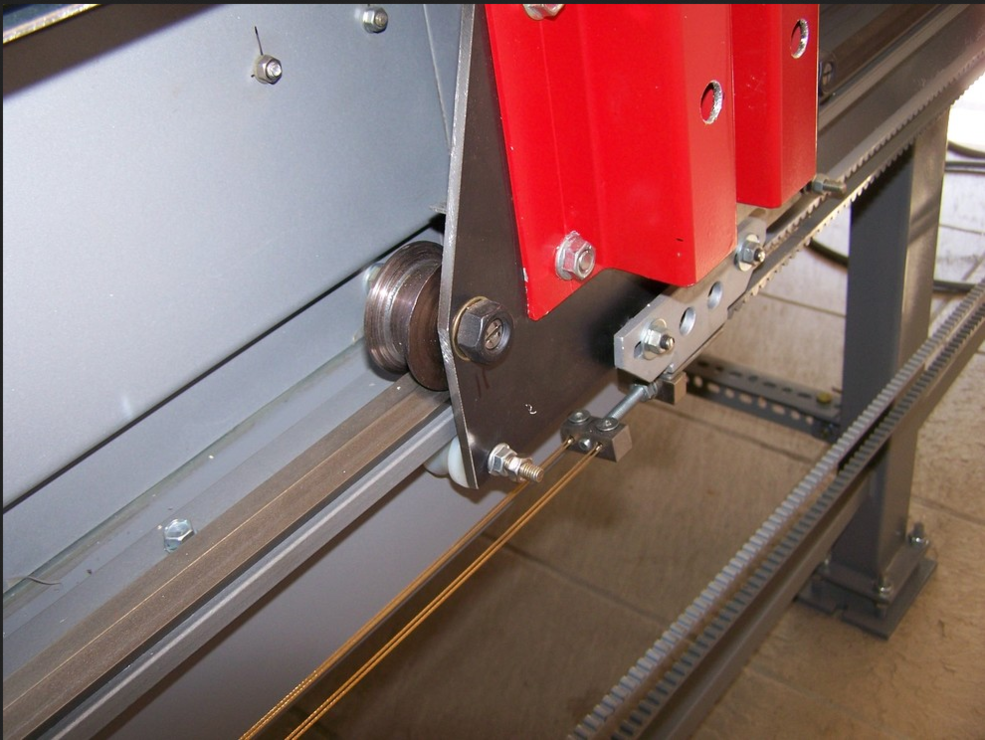

Én sem nagyon hajlottam plazmavágónál a lineális sín használatára. Az Y tengelyen nekem például csak egyszerű húzott hatszögacél van felszerelve és mivel csak 3 méteresben lehetett venni így toldani is kellett de semmi gond vele. Az X tengelyen a sín pedig 4 darabból lett összerakva.

[fn47xk7ei]

A fénykép lemaradt.



[TBS-TEAM]

Ami még lényeges 18000mm/perc a gyorsjárati sebesség.
12000-15000mm/perc-cel megy üzem közben. [#nyes]

[d46hvfrdr]

És mit vágsz ezzel a sebességgel?
Lassan nekem is elkészül az új plazmavágóm, már csak apróbb simítások vannak hátra. A gép már szépen dolgozik, rajzol stb... Inverter még beszerzés alatt.
Tesztekkor 65e felé már nem vittem a gépet de szépen és pontosan járt. Én 25.000-re lőttem be a max futási sebességet, de lehet még lejjebb fogom csökkenteni. Persze vágáskor semmi értelme nincs ilyen sebességeknek.  Nem szeretném ütköztetni ilyen sebességgel, valószínűleg nem sülne ki belőle semmi jó...
Vágás úgyis 3000mm/perc alatt történik.  Persze lemezvastagság és áramfüggő.

[TBS-TEAM]

A 2957 olvasd el.A mechanika kialakításáról írtam egy 50 éves gépről.Ilyen sebességgel működik paplanvarró CNC.

[sufnituning]

Ezt a paplanvarró topikba kellett volna írnod![#vigyor]

[TBS-TEAM]

Tényleg, az ötlet nem rossz. 380 óra fejlesztés és tervezés van benne mire az ügyfél kívánságai teljesűltek. [#vigyor]

[remrendes]

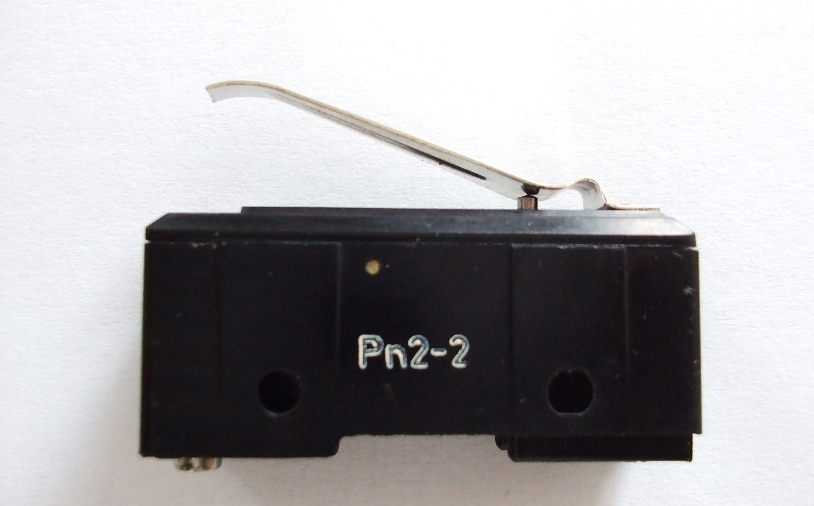

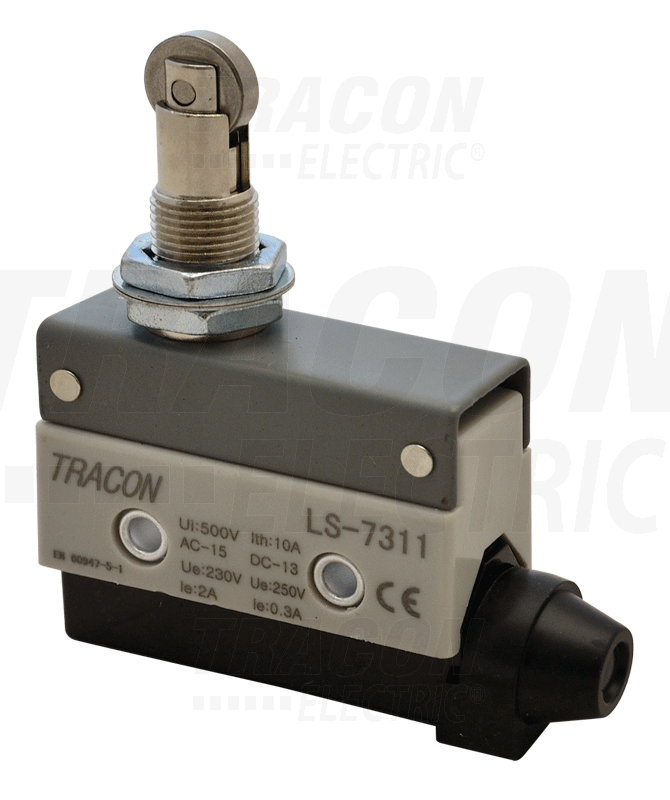

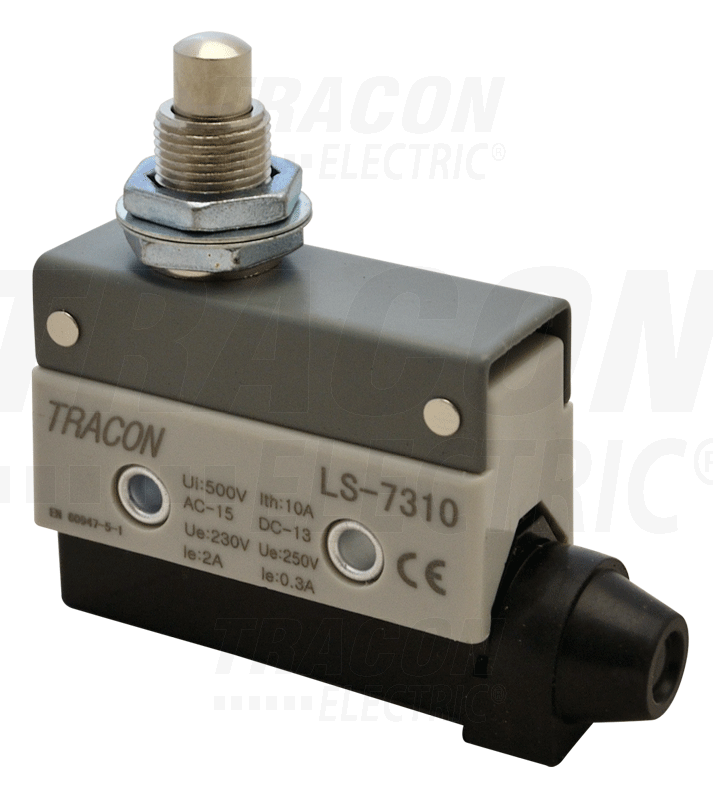

Ki milyen vegallas es nullpont kapcsolokat hasznal? Szembol rafutosat, vagy inkabb gorgoset?



[fn47xk7ei]

Nekem ebből a fajta mikrokapcsolóból volt itthon bőven így ezeket szereltem fel.
