Segítség, béna vagyok!

[KoLa]

Aha! értem.
Nagy főorsóra kis tokmány!
Csináld meg bátran! 3db M8-as tonnákat bír, a 100-as tokmányba biztos nem akarsz majd nagy dolgokat esztergálni!
Nekem is van egy ilyen 100-as tokmányom az EUCNC-re, de ott egy hosszúkúpos illesztés van, átfúrtam úgy ahogy Te is akarod majd megoldani...
Na! találtam egy régi videót a varrógép kúpfogaskerék vésésről, itt, ez a 100-as tokmány van felszerelve, úgy látom hogy nekem a pofák mellett jobbról-balról van egy-egy M6-os bkny, régen volt azóta sem használtam, a polcot ékesíti follpack-ba tekerve.
Itt!

[ANTAL GÁBOR]

A számítógépes guruk biztosan tudnak jobb módszert. Az ACAD rajzot csak azok tudják megnyitni akiknek van Acad- juk vagy ingyenes nézegetőjük . Ráadásul egy régebbi verziójú Acad sem tud megnyitni egy frissebb rajzot
 Egyszerű lenne az élet ha a fórum megengedné a pdf küldését mert azt tud generálni az Acad ( print  pdf )
 Egy módszer : acadból pdf> majd képmetszővel jpg

Így Jani is meg tudná nézni a kapcsolási rajzodat ...

[ywathzay]

Mi a baj azzal amit TBS rajzolt? Kétlem, persze semmi sem kizárt, hogy hibás lenne a kapcsolási rajza.

[Arany János]

Dehogyis haragszom meg!
Mivel nem tanultam!!!
Amiket barkácsoltam eddig, azokat magamtól kötözgettem össze!
Soha nem próbáltam kapcsolási rajzról vezetékezni!
Szóval jól sikerült, vagy nem jól sikerült?
Ha elb..tam, akkor hol?

[Arany János]

Ennek egy egyszerű .DXF-nek kellene lenni!
Próbáltam képpé alakítani (LibreCAD-et használok), de eléggé olvashatatlanok lettek a feliratok.
A kapcsolási rajzot Józsi rakta fel, képként!
Én csak a vezetékezését próbálom megoldani.

[Arany János]

Józsi rajzával szerintem sincs baj!!!
[#t200p52207#]

[TBS-TEAM]

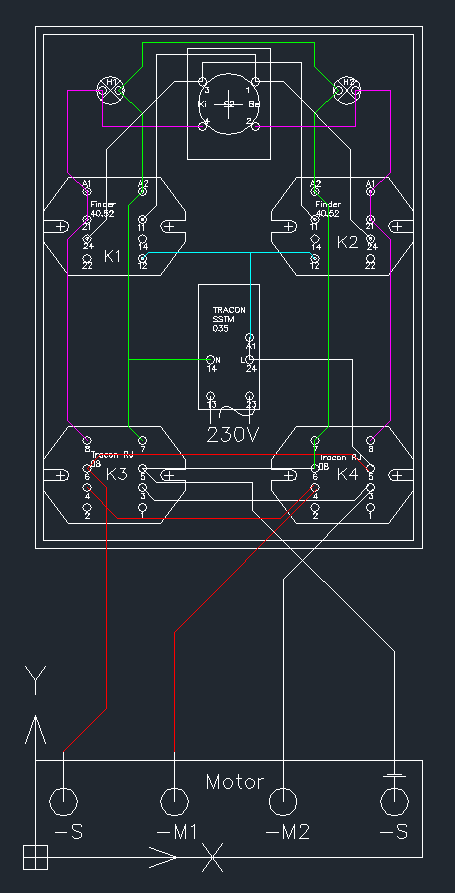

Itt a DXF rajz szerint.



[Arany János]

Ismét hálás köszönet!!!

[TBS-TEAM]

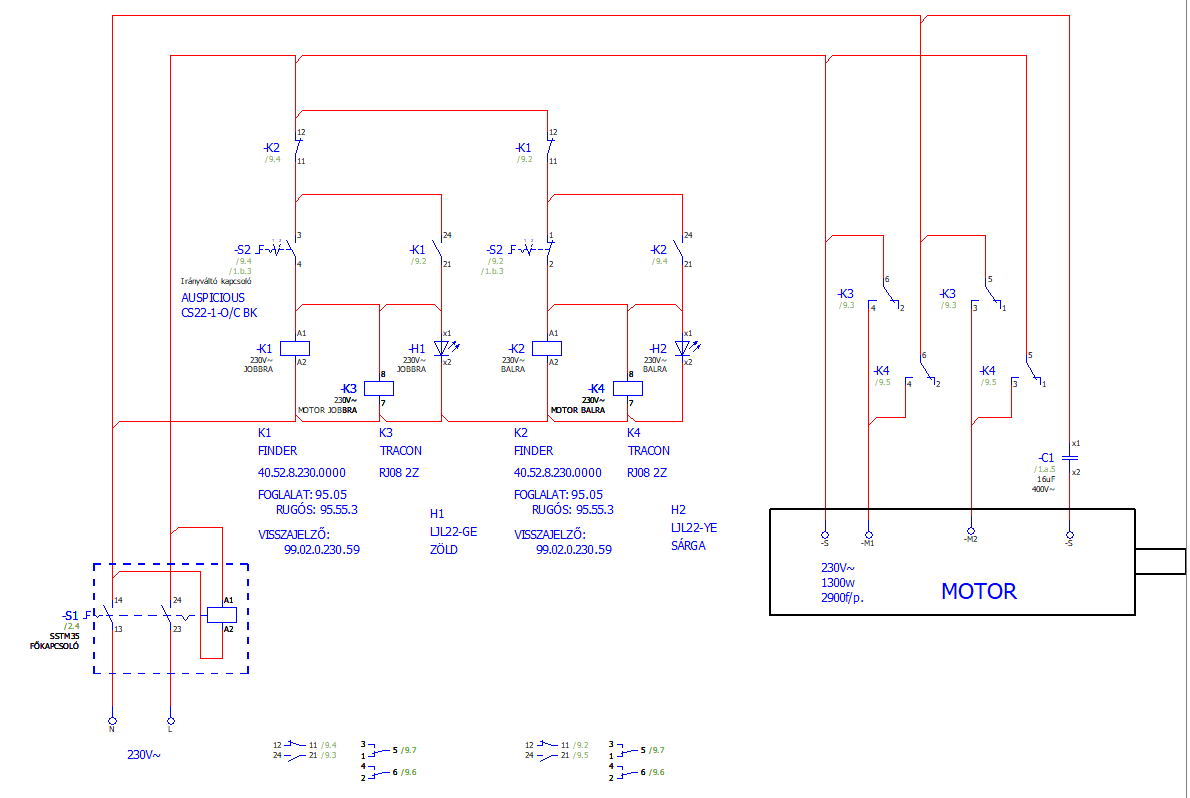

Az Eplan rajz minden infóval.



[jani300]

https://villanytanya.hu/elektronika/mk/

Ez az alap öntartó kapcsolás , a legegyszerűbb .
Utána lenne a reteszelés , két relé kapcsolása , szerintem ,emlékeim szerint az megtalálható az eredeti rajzon is .
Itt már írták egy áramutas rajz próbálkozásomra hogy hasonlít a létradiagramra
Ha már egy csillag delta kapcsolást le tudsz vezetékelni , akkor már kicsit megy .
De látom fent van a rajzod , ránézek , simán csak kíváncsi vagyok . én szerettem a relés megoldásokat , jó pár évig ezt dolgoztam is , és hát szerettem is .

[TBS-TEAM]

Teljesen jól értelmezte a rajzot, pedig soha nem tanulta.
Nagy gratuláció jánosnak.

[jani300]

Ennek a fajta rajznak is van neve , de nem ugrik be .
Viszont itt gyönyörűen látható ez a rajz és az áramutas rajz közti különbség .
Az áramutas rajz csak egy elvi megoldás , független a felhasznált alkatrészek tényleges kivitelétől , gyakorlati megoldásától . Viszont némi gyakorlattal nagyon egyszerű , átlátható .
Meg kell először tanulni a rajzjeleket !
Sok éve nagyon rácsodálkoztam egy azt hiszem Antal Gábor által feltett áramutas skiccre .
Nem volt benne igazából semmi különös , csak egy igazán elegáns és frappáns megoldás volt szerintem , amit én nem tudtam volna önerőből kitalálni .
Mások itt nem is igazán értették miért tetszett annyira .
Azt azért elismerem ,hogy ehhez is értesz [#integet2]
Na ha ezt a dfx et vagy mit vissza rajzolod áramutasra , megemelem a kalapom , biz isten

[jani300]

Ebben egyetértünk !
De nincsen erőm visszabogozni
Ne haragudjatok .
Eleve kellene hozzá a konkrét alkatrészek ismerete ,ami már nekem nincsen meg .

[TBS-TEAM]

Az Eplan rajz megeggyezik a DXF rajzzal. [#eplus2]
Mikor megnyitottam a DXF rajzot egy pillanatra elcsodálkoztam
mert még ilyen formában elektromos rajzot nem láttam.[#kacsint]

[TBS-TEAM]

"De nincsen erőm visszabogozni"

Én megtettem.[#nevetes1]
