Segítség, béna vagyok!

[PSoft]

Én is köszönöm a "bizalmat", de...
Ahogy olvaslak, nekem is merültek fel kérdéseim.
Pld. az, hogy...mi is a kérdés. [#nemtudom]

[PSoft]

Nem vagyok járatos a légtechnikában, éppen ezért a választ se vedd készpénznek.
Talán azért hogy a kanyar után...rendesen ki tudjon "egyenesedni" az a levegő.
 [#kuss] [#nemtudom]

[ANTAL GÁBOR]

Két dologra tippelek : nyitott helyzetben is van a pillangón nyomásesés. Valószínűleg ez akkor kisebb ha betartják a 2D ill 3D hosszat . (ahogy Psoft is írja , ott már rendezett az áramlás )  És valószínűleg a képződött hang is kisebb ilyen esetekben

[svejk]

Valószínűleg ilyesmi lehet.
Mondjuk esetemben csak teljesen zárt vagy tekjesen nyitott állás lesz, ekkor lehet nem annyira fontos.

[aafn0jhd0]

Röviden:
A fűtőrudakat tápláló 6,3kW 400/35V 180A trafó bekötését szeretnénk eredeti állapotba visszaállítani, mert most induláskor hatalmasat ránt a hálózaton és szerintem ez eredetileg nem így volt.

Hosszabban:

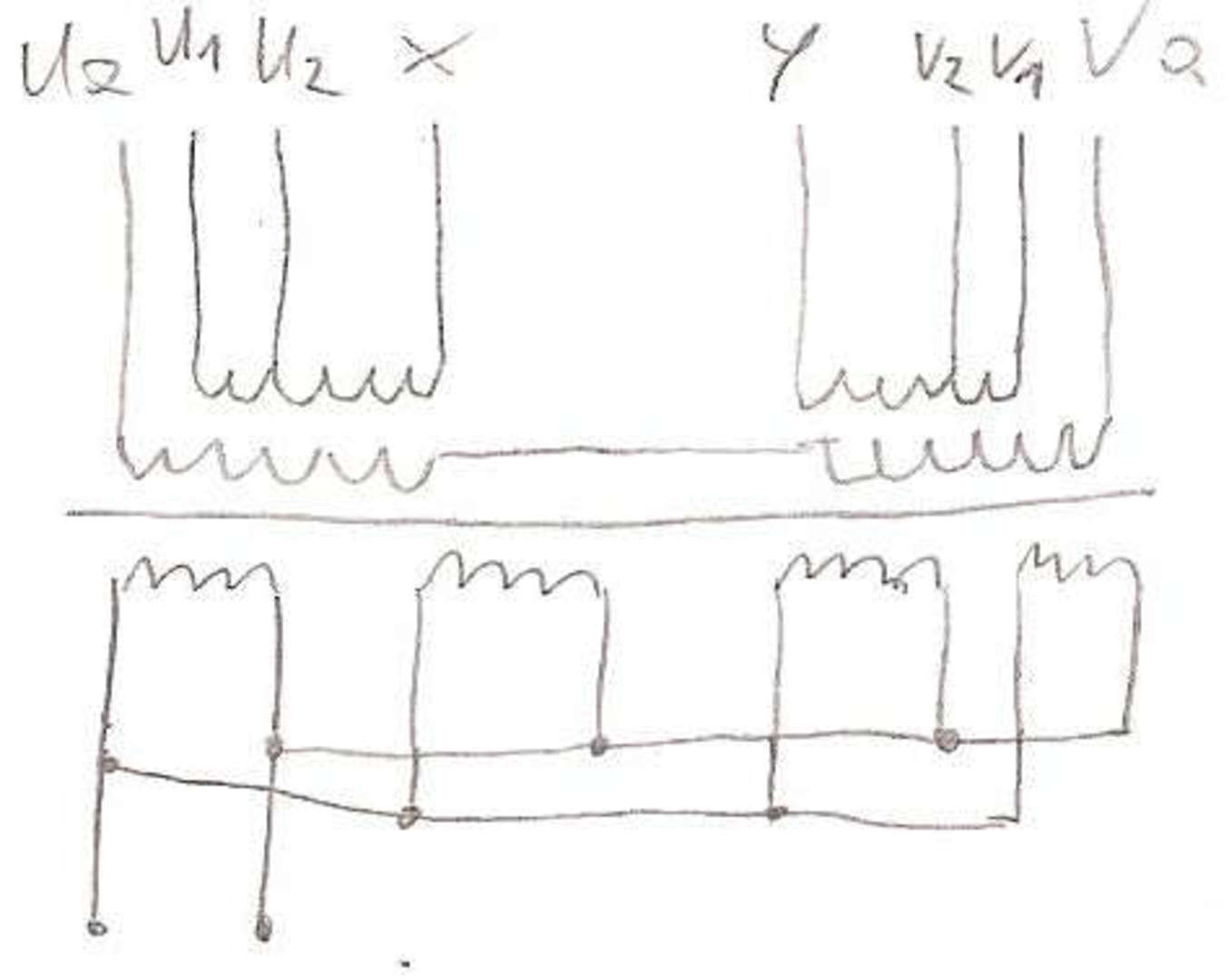

A kemencében 4 db fűtőrúd van sorba kötve, amit a képen látható 35V/180A 6,3 kW trafó táplál meg. A trafónak 2 egyforma primer tekercse van és még egy harmadik, amiket 400V-ról kell üzemeltetni 2 fázisról, akkor kapjuk meg a 35V secunder feszültséget. A következő csatlakozások vannak rajta: egyik fele: X, U1, U2, Ua, másik fele: Y, V1, V2, Va. Az X és Y a közös pont, U2 és V2 380Vhoz, U1 és V1 400Vhoz kivezetés. Ua és Va között egy harmadik tekercs van, ami a két fő primer tekercs alatt húzódik végig. Jelenleg a két fő primer tekercs párhuzamosan van kötve (polaritás helyesen), ami azt okozza, hogy minden bekapcsolásnál hatalmasat ránt a hálózaton. Mivel az eredeti vezérlésében 3 db 3 fázisú mágnes kapcsoló van (ebből 1 db a főkapcsoló és öntartó, a másik kettő a teljesítményt kapcsolhatta) azt gyanítjuk, hogy a 3 primer tekercset valahogy 2 ütemben kombinálva lágyan tudta indítani eredeti állapotában. Ezt az állapotot szeretnénk visszaállítani.



[jani300]

Üdv !  Mi a végzettséged ?

Egy kétliteres kólában le merem fogadni hogy ez egy 400 voltos egyfázisú trafó .
A külön tekercsek , szerintem fokozatok .
Két oszlopra hogy gondoljátok rákötni a 3 fázist .
Szerintem több mint tíz évig öriizgettem egy ilyen trafót ,és jött egy rossz pillanat és kirezeltem .
De akkor várjuk meg Béla véleményét is ...

[jani300]

Jó felmentelek , látom gépészmérnök vagy !

[svejk]

Én nem olvasom sehol, hogy 3 fázisra akarja kötni [#nemtudom]

[RJancsi]

Én aztán végképp nem vagyok se villnyász se gépész, de ha az alsó tekercsek jelölik a fűtőrudakat, az nekem párhuzamos kötésnek tűnik és nem sorosnak...[#nemtudom][#conf]

[RJancsi]

Bocsi, nem szóltam, a képen csak a trafó van terhelés nélkül.

[jani300]

Jól van , lehet megzavart a nyakatekert fogalmazás .
Egy fokozatokkal ellátott tekercs az .
Akkor a korabeli szemlélet alapján egy fojtóról kell indítani ,utána áthidalni a fojtót , van is hozzá két mágneskapcsoló .
Lehet benéztem ,akkor elnézést .

[jani300]

Na mindegy feladom .
Tettem szerintem képet fel ilyen trafóról bontás előtt , talán még autótrafó is volt . Meg kéne keresni .

[Szalai György]

Én meg nem vagyok se nyelvész se politikus. Nem tudom, hogy fogalmazzam, hogy ne legyen sértő.
Egyszerűen.
Ha nem tudok valamit akkor kérdezek, kérdőjelet teszek a végére. Ha válaszolok, akkor pontot, mert kijelentő mondat.
Most felkiáltó jelet. Jézus Mária!
Most kérdőjelet. Mire válaszoltak idáig?
Most pontot. Nem is tettél fel egyetlen kérdést sem.

[jani300]

Az eredeti kapcsolási rajz ,lenne szerintem a cél .
Az se baj ha nem
Mert az előzmények után ,engem már érdekelne !

[aafn0jhd0]

Elnézést ha nem volt egyértelmű mit szeretnék. Igen, az eredeti kapcsolást szeretnénk megvalósítani, mert valaki sajnos belepiszkált.

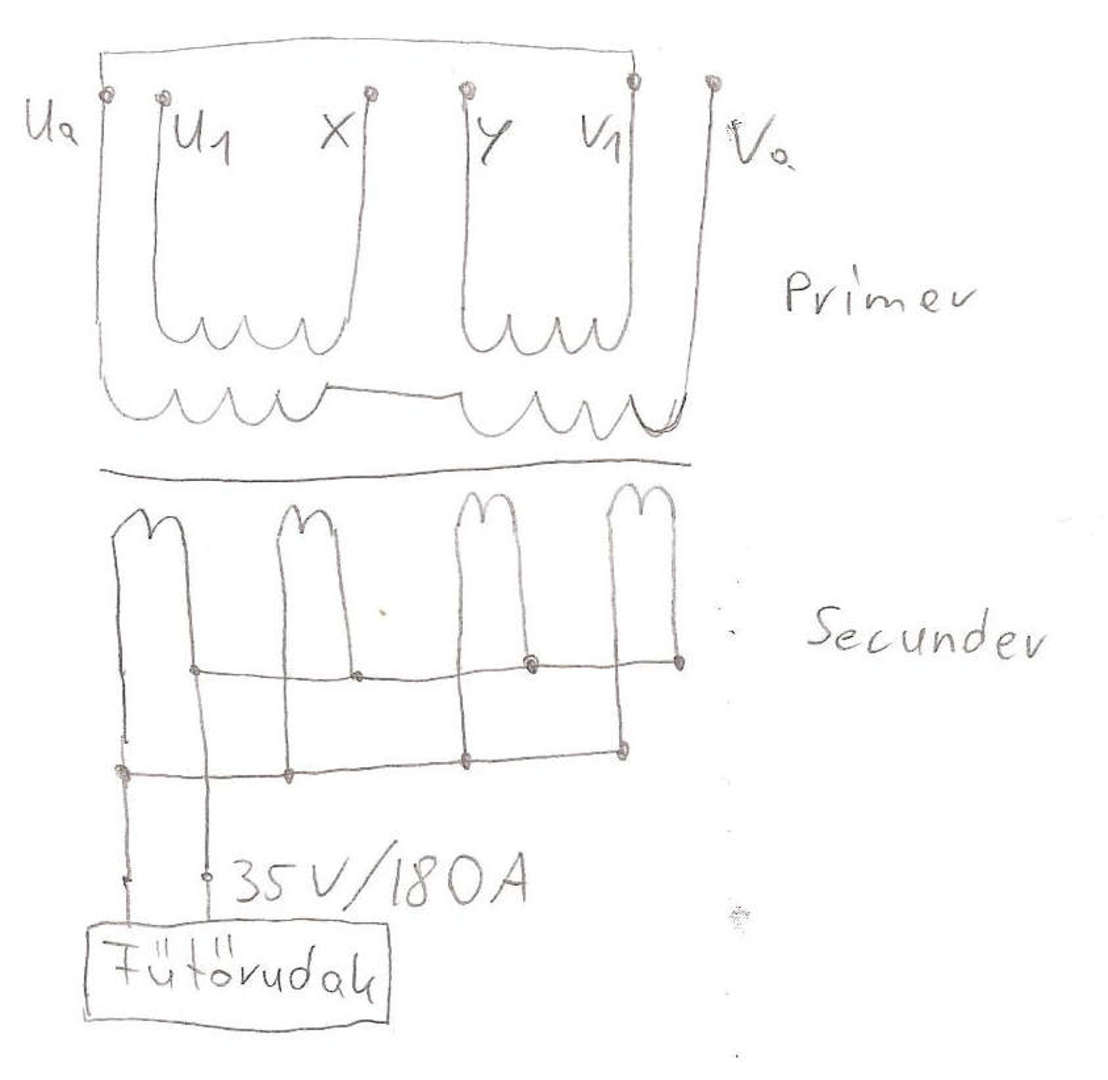

Lerajzoltam kicsit egyszerűsítve a trafó kapcsolását. Ez eddig biztos, hogy így volt az Ua-V1 átkötéssel együtt!

Jelenleg indításkor:
L1 kerül U1-re és Y-ra.
L2 pedig X-re és V1-re.
Ezzel hatalmasat ránt a hálózaton.

Szerintünk az eredeti kapcsolásban a 2 db 3 fázisú mágneskapcsoló 2 ütemben, lágyan indította a trafót. Erre szeretnénk rájönni, hogyan lehetett a bekötés.

Köszönöm!
